VESTA-140

PRL-8-ZW-AC

Controler releu Z-Wave

Introducere

PRL-8-ZW-AC este un controler releu Z-Wave care poate fi conectat la dispozitive cu fir și setat fie în stare Normal Deschis (N.O.), fie Normal Închis (N.C.). După aderarea la rețeaua Z-Wave, controlerul releu poate fi controlat prin rețeaua Z-Wave pentru a activa dispozitivele conectate. Z-Wave este un protocol de comunicație wireless care utilizează un radio RF cu consum redus de energie. Controlerul releu Z-Wave permite accesul la clasa „S2 Unauthenticated”.

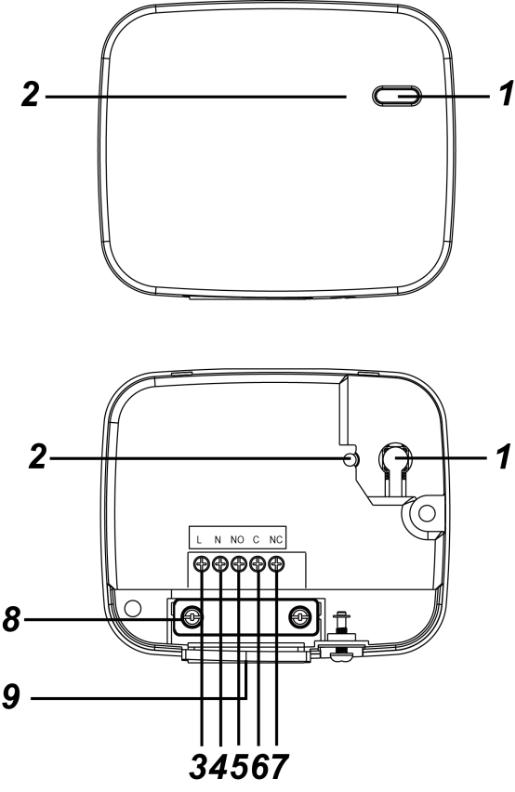

Identificarea părților

1. Buton de funcție

Apăsați butonul de 3 ori în decurs de 1,5 secunde pentru a trimite un cod de învățare.

Apăsați și mențineți apăsat butonul timp de 10 secunde pentru resetare din fabrică.

Apăsați butonul pentru a comuta Releul ON/OFF.

1. Indicator LED (Roșu)

Indicatorul LED este folosit pentru a indica starea releului:

• LED Aprins: Releu Pornit

• LED Stins: Releu Oprit

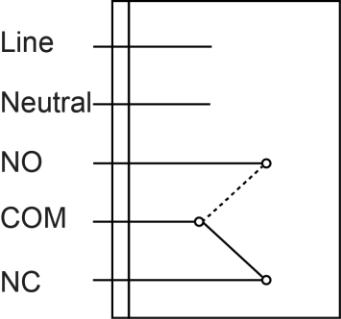

Terminale de conectare

Conectați firul în terminal, strângeți șurubul pentru a închide clema și a fixa firul. Desurubați pentru a deschide clema și a scoate firul conectat la terminal.

1. Linie (intrare AC)

2. Faza neutră

3. NO Pentru conexiune Normal Deschis cu dispozitivul.

4. Comun

5. NC Pentru conexiune Normal Închis cu dispozitivul

6. Clema de ancorare a cablurilor Clema este folosită pentru fixarea firelor și oferirea unei protecții la tracțiune pentru a proteja firele de tăierea metalică.

7. Clip pentru gestionarea cablurilor Clipul pentru cabluri este folosit pentru gestionarea firelor.

Specificație

• Sursă de alimentare (alimentare externă): 100-240VAC

• Ieșire releu: releu SPDT fără potențial, Sarcină maximă de funcționare: 10A (rezistiv) la 24VDC sau 240VAC

• Fir multifilar: 14 ~ 22 AWG

• Temperatura de funcționare: -10°C până la 45°C (14°F până la 113°F)

• Umiditate: Până la 85% fără condensare

• Dimensiuni: 86mm x 72mm x 29mm

MEDIU DE INSTALARE

• Controlerul releu ar trebui instalat în interior, într-un loc uscat.

• Se recomandă instalarea dispozitivului într-o cutie de plastic rezistentă la foc.

• Nu instalați dispozitivul într-o cutie metalică pentru optimizarea razei Z-Wave.

ATENȚIEDPornit

• Toate lucrările la dispozitiv, inclusiv instalarea și întreținerea, trebuie efectuate de un electrician calificat și licențiat.

• Pentru a preveni șocul electric și/sau deteriorarea echipamentului, deconectați alimentarea electrică la siguranța principală sau la întrerupătorul de circuit înainte de instalare și întreținere.

• Nu conectați dispozitivul la sarcini care depășesc curentul suportat.

Instalare

Cablarea PRL trebuie efectuată numai de un tehnician certificat cu cunoștințe și instruire adecvată în echipamente electrice. Conectați releul conform instrucțiunilor de mai jos:

1. Deconectați alimentarea înainte de conectare.

2. Îndepărtați capacul superior și scoateți clema de protecție la tracțiune.

3. Conectați terminalele L și N ale alimentării la terminalele Linie și Neutru ale PRL prin orificiul de cablare.

4. În funcție de dispozitivul pe care doriți să îl controlați prin releu, selectați terminalul NO sau NC și conectați releul la dispozitiv pentru a stabili o conexiune Normal Deschis sau Normal Închis cu dispozitivul.

5. După finalizarea cablării dispozitivului, înlocuiți clema de protecție la tracțiune, folosiți catarama de cablare pentru a organiza firele și plasați catarama pe baza unității cu deschiderea (gap-ul) orientată spre stânga (așa cum se arată în diagrama de mai jos).

1. Înlocuiți capacul superior. Porniți alimentarea pentru a alimenta controlerul releu.

Rețeaua Z-Wave

Adăugarea dispozitivului (Includere)

• Conectați alimentarea la controlerul releu conform instrucțiunilor de instalare din secțiunea anterioară și porniți controlerul releu.

• Puneți gateway-ul Z-Wave sau panoul de control în Modul de includere (vă rugăm să consultați manualul gateway-ului Z-Wave sau al panoului de control).

• În termen de 1,5 secunde, apăsați butonul de funcție de 3 ori.

• Consultați manualul de operare al gateway-ului Z-Wave sau al panoului de control pentru a finaliza procesul de adăugare.

• Dacă dispozitivul a fost deja adăugat (inclus) într-un alt gateway/panel de control Z-Wave sau dacă dispozitivul nu poate fi adăugat în gateway-ul/panelul Z-Wave curent, încercați mai întâi să-l eliminați (vezi Eliminarea dispozitivului).

Eliminarea dispozitivului (Excludere)

Dispozitivul trebuie eliminat din rețeaua Z-Wave existentă înainte de a fi adăugat într-o alta.

• Mod Excludere

  • Puneți gateway-ul Z-Wave sau panoul de control în mod Excludere (vă rugăm să consultați manualul gateway-ului Z-Wave sau al panoului de control).

  • În decurs de 1,5 secunde, apăsați butonul Funcție de 3 ori și dispozitivul va fi eliminat din rețeaua Z-Wave.

• Resetare la setările din fabrică

  Resetarea din fabrică a dispozitivului îl va restaura la setările implicite din fabrică (adică nu inclus într-o rețea Z-Wave). Vă rugăm să folosiți această procedură numai dacă gateway-ul Z-Wave sau panoul de control este pierdut sau inoperabil.

Apăsați și mențineți apăsat butonul de funcție al dispozitivului timp de 10 secunde pentru resetare la setările din fabrică.

Test de rază (Range Test)

Pentru a testa dacă dispozitivul poate comunica cu gateway-ul Z-Wave sau panoul de control:

• Puneți gateway-ul / panoul în modul de testare a razei (Test de mers).

• Apăsați butonul de funcție de pe dispozitiv.

• Gateway-ul / panoul ar trebui să afișeze dacă dispozitivul se află în raza de operare (vă rugăm să consultați manualul de operare al gateway-ului / panoului).

Operare

Control releu

• Când controlerul releu s-a alăturat cu succes unei rețele Z-Wave, gateway-ul/panoul de control va putea controla de la distanță releul pentru a porni, opri sau comuta între stările Pornit și Oprit. Vă rugăm să consultați gateway-ul/panoul de control Z-Wave pentru detalii.

Informații Z-Wave

• Tip dispozitiv: Comutator de alimentare On/Off

• Tip rol: Sublord mereu activ (AOS)

• Suport/Control clase de comandă

• CC obligatorii suportate:

  • Z-Wave Plus Info CC

  • Association CC, (S2)

  • Multi Channel Association CC, (S2)

  • Association Group Information CC, (S2)

  • Transport Service CC

  • Version CC, (S2)

  • Manufacturer Specific CC, (S2)

  • Device Reset Locally CC, (S2)

  • Powerlevel CC, (S2)

  • Switch Binary CC

  • Supervision CC, (S2)

  • Firmware Update Md CC, (S2)

• Grupurile Z-Wave (Association Command Class Version 2)

Comutatorul poate fi setat să trimită rapoarte către dispozitivele Z-Wave asociate. Suportă un grup de asociere cu cinci noduri pentru Grupul 1. Pentru gruparea 1, comutatorul va raporta starea sa cea mai recentă către Gateway/Panoul Z-Wave.

Grupare 1 pentru „LifeLine”: (max noduri: 5)

Switch Binary CC (COMMAND_CLASS_SWITCH_BINARY)

Device Reset Locally CC (COMMAND_CLASS_DEVICE_RESET_LOCALLY)

Când se comută între On/Off, va trimite un raport Binary Switch către nodurile Grupării 1.
