VESTA-188

UPIC-5ZBS

Telecomandă universală cu infraroșu (Zigbee)

Introducere

UPIC5-ZBS este o telecomandă cu infraroșu ZigBee. Este proiectată pentru a controla aparatele din casă prin transmiterea semnalului IR. Telecomanda IR este capabilă să învețe semnalele IR transmise de telecomanda aparatului. După învățarea semnalului, puteți controla telecomanda IR de la distanță prin rețeaua ZigBee pentru a trimite semnal către aparat fără a folosi manual telecomanda și suportă actualizări firmware Over-the-Air (OTA). Telecomanda IR utilizează tehnologia ZigBee pentru transmisia fără fir a semnalului. ZigBee este un protocol de comunicație wireless fiabil, cu consum redus de energie și eficiență mare de transmisie. Bazat pe standardul IEEE802.15.4, ZigBee permite includerea unui număr mare de dispozitive într-o rețea și coordonarea acestora pentru schimbul de date și transmiterea semnalelor.

Telecomanda IR funcționează ca un dispozitiv final în rețeaua ZigBee. Poate fi inclusă în rețeaua ZigBee pentru a transmite semnal la activare, dar nu poate permite altor dispozitive ZigBee să adere la rețea prin intermediul său.

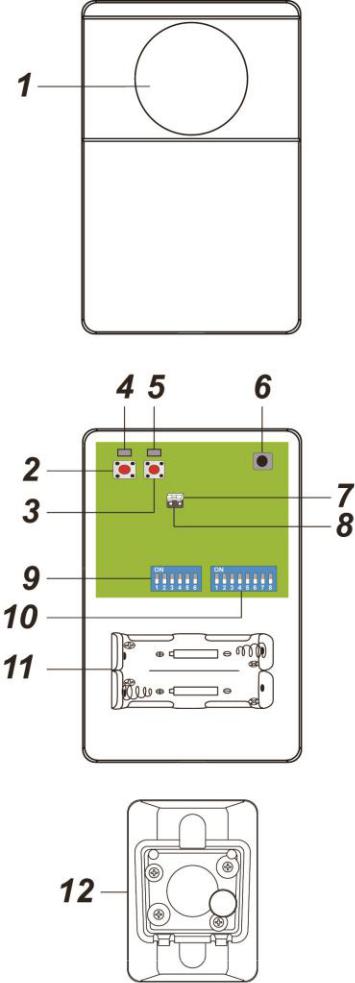

Identificarea părților

1. Ochi IR

   Transmite semnal IR către aparate.

2. Buton ZigBee

3. Buton IR

4. LED ZigBee

   Clipsește de două ori – telecomanda IR s-a conectat cu succes la rețeaua ZigBee

   Clipsește la fiecare 20 de minute – telecomanda IR și-a pierdut conexiunea la rețeaua ZigBee curentă.

5. LED indicator IR

   Clipire lentă – telecomanda IR este în modul de învățare IR.

   Clipire rapidă – telecomanda IR primește semnal IR în modul de învățare sau transmite semnal IR

   Clipsește la fiecare jumătate de secundă – datele IR au fost șterse

   Oprit :

   1. Telecomanda IR stochează semnalul IR primit în modul de învățare.

   2. Telecomanda IR este în modul inactiv.

6. Receptor de semnal IR

7. Jumper pentru putere mică de transmisie IR (JP1)

Jumper Activat :Linkul jumperului este inserat conectând cei doi pini

Puterea de transmisie IR setată la nivel scăzut. (Setare implicită din fabrică)

Jumper Oprit: dacă legătura jumper-ului este îndepărtată sau „parcat” pe un singur pin.

Jumper OPRIT – Nedeselectat.

1. Jumper pentru putere mare de transmisie IR (JP2)

Jumper PORNIT – Puterea de transmisie IR setată la nivel ridicat.

Jumper OPRIT – Nedeselectat.

NOTĂ IMPORTANTĂ:

Jumperii JP1 și JP2 NU POT fi setați pe PORNIT în același timp

1. Set DIP Switch 1

   Pentru setarea tipului de aparat

2. Set DIP Switch 2

   Pentru învățarea și testarea semnalului IR

3. Compartiment baterii

4. Suport rotativ pentru montare pe perete (opțional)

Caracteristici

Detectarea bateriei și a bateriei descărcate

Telecomanda IR folosește două baterii litiu de 1,5V ca sursă de alimentare. Dispune de funcția de detectare a bateriei descărcate. Când se detectează o tensiune scăzută a bateriei, telecomanda IR va transmite un semnal de baterie scăzută către coordinatorul din rețeaua ZigBee.

Supraveghere

Telecomanda IR va transmite un semnal de supraveghere pentru a raporta periodic starea sa conform setării utilizatorului. Intervalul implicit din fabrică este de 30 de minute. Utilizatorul poate de asemenea să apese butonul ZigBee o dată pentru a transmite manual un semnal de supraveghere.

Configurarea rețelei ZigBee

Ghid pentru dispozitive ZigBee

Telecomanda IR folosește un protocol de comunicație wireless care este fiabil și are consum redus de energie și eficiență mare de transmisie. Bazat pe standardul IEEE802.15.4, ZigBee permite includerea unui număr mare de dispozitive într-o rețea și coordonarea acestora pentru schimbul de date și transmiterea semnalelor.

Datorită structurii fundamentale a rețelei ZigBee, dispozitivul ZigBee va căuta activ și se va alătura rețelei după pornire. Deoarece efectuarea unei sarcini de conectare la rețea poate consuma energie, este necesar să urmați instrucțiunile pentru a evita descărcarea bateriei unui dispozitiv ZigBee.

• Asigurați-vă că routerul/coordonatorul rețelei ZigBee este pornit înainte de a insera bateria în dispozitivul ZigBee.

• Asigurați-vă că routerul/coordonatorul rețelei ZigBee este pornit și în rază de acțiune în timp ce dispozitivul ZigBee este utilizat.

-Nu scoateți un dispozitiv ZigBee din routerul sau coordinatorul rețelei ZigBee fără a scoate mai întâi bateria din dispozitivul ZigBee.

Aderarea la rețeaua ZigBee

Ca dispozitiv ZigBee, telecomanda IR trebuie să adere la o rețea ZigBee pentru a primi comenzi de la coordinatorul rețelei ZigBee pentru a transmite semnal IR. Vă rugăm să urmați pașii de mai jos pentru a adăuga telecomanda IR în rețeaua ZigBee.

1. Introduceți bateriile pentru a alimenta telecomanda IR.

2. PApăsați și țineți apăsat butonul ZigBee timp de 10 secunde, apoi eliberați-l pentru a vă alătura rețelei. Vă rugăm să vă asigurați că funcția permit-join de pe routerul sau coordinatorul rețelei ZigBee este activată.

3. După aderarea la rețeaua ZigBee, telecomanda IR va fi înregistrată automat în sistemul de securitate al rețelei. Vă rugăm să verificați panoul de control al sistemului de securitate sau CIE (Control and Indicating Equipment) pentru a confirma dacă aderarea și înregistrarea au fost reușite.

4. Dacă telecomanda IR se conectează cu succes la rețeaua ZigBee, LED-ul ZigBee va clipi de două ori pentru a indica acest lucru.

5. După aderarea la rețeaua ZigBee, dacă telecomanda IR pierde conexiunea la rețeaua ZigBee curentă, indicatorul LED ZigBee va clipi la fiecare 20 de minute. Vă rugăm să verificați starea rețelei ZigBee și raza de acțiune a semnalului telecomenzii IR pentru a corecta situația.

Îndepărtarea dispozitivului din rețeaua ZigBee (Resetare la setările din fabrică)

Pentru a elimina dispozitivul din rețeaua ZigBee curentă, telecomanda IR trebuie resetată la setările din fabrică pentru a finaliza eliminarea dispozitivului. Funcția Factory Reset va șterge informațiile de configurare stocate ale telecomenzii IR și va determina dispozitivul să caute o nouă rețea ZigBee.

Înainte de a elimina dispozitivul, asigurați-vă că dispozitivul se află în raza de acțiune a semnalului rețelei ZigBee curente

1. Ștergeți telecomanda IR din panoul de control / CIE curent.

2. Apăsați și țineți apăsat butonul de funcție timp de 10 secunde, apoi eliberați butonul pentru a reseta dispozitivul.

3. La resetare, telecomanda IR va șterge setarea rețelei ZigBee curente și va transmite un semnal către coordinatorul ZigBee pentru a se elimina din rețeaua ZigBee curentă. Apoi va căuta din nou activ rețele ZigBee disponibile și se va alătura automat uneia.

Actualizare firmware OTA

• Dispozitivul suportă actualizarea firmware-ului prin OTA prin rețeaua ZigBee, care poate fi inițiată de coordinatorul rețelei ZigBee.

• Urmăriți pașii de mai jos pentru a efectua actualizarea firmware OTA.

1. Trebuie să accesați Coordinatorul ZigBee pentru a efectua actualizarea firmware-ului over-the-air.

2. Pe pagina de configurare, selectați dispozitivul pe care doriți să îl actualizați și selectați noul firmware ZigBee furnizat. Vă rugăm să consultați Manualul utilizatorului pentru coordinatorul ZigBee pentru detalii.

3. Apăsați OK pentru a începe procesul de actualizare, vă rugăm să nu efectuați nicio altă acțiune și să nu opriți panoul.

4. Durata unei actualizări va fi de aproximativ 20 până la 30 de minute. Vă rugăm să rețineți că durata poate varia în funcție de dimensiunea fișierului sau de distanța dintre accesoriul dumneavoastră și coordinator.

5. Așteptați ca firmware-ul să finalizeze actualizarea. Când progresul ajunge la 100%, Dispozitivul se va reseta automat. De asemenea, puteți reîmprospăta pagina web pentru a verifica dacă firmware-ul Dispozitivului a fost actualizat cu succes și este afișată cea mai nouă versiune.

Învățarea și testarea semnalelor IR

Pentru a folosi telecomanda IR pentru a controla aparatul din casă, telecomanda IR trebuie mai întâi să învețe semnalul IR trimis de telecomanda aparatului. Urmați instrucțiunile de mai jos pentru a finaliza procesul de învățare.

Vă rugăm să păstrați receptorul IR departe de iluminare directă sau lumina soarelui în timpul procesului de învățare pentru a evita interferențele.

Învățare

Pasul 1. Intrați în modul de învățare IR

1. Urmăriți instrucțiunea din Configurarea rețelei ZigBee secțiune pentru a adăuga telecomanda IR în rețeaua ZigBee.

2. Asigurați-vă că toate întrerupătoarele de pe blocul DIP Switch sunt setate pe OFF poziție.

3. Apăsați și țineți apăsat butonul IR timp de 10 secunde și eliberați când LED-ul IR începe să clipească.

4. LED-ul IR va începe să clipească încet pentru a indica faptul că telecomanda IR a intrat acum în modul de învățare IR.

Pasul 2. Selectați tipul de aparat

Transmițătorul IR poate învăța până la 5 seturi de semnale IR pentru 5 aparate diferite.

Înainte de a începe învățarea, selectați numărul aparatului cu Dip Switch Set 1 înainte de a continua învățarea semnalelor. Semnalul IR învățat va fi atribuit numărului de aparat selectat.

Selectați tipul de aparat conform tabelului Dip Switch Set 1 de mai jos. Pentru ușurința recunoașterii și operării din Panoul de Control Climax ZigBee, fiecărui tip de dispozitiv i s-a atribuit un nume afișat în interfața panoului de control; vă sugerăm să învățați semnalele IR conform tipurilor de aparate afișate.

„X” înseamnă că poziția acestui comutator nu are efect asupra selecției aparatului.

Exemplu:

1. Pentru a selecta aerul condiționat, mutați comutatorul 1 pe ON și comutatoarele 2-6 pe OFF.

2. Pentru a selecta televizorul, mutați comutatorul 2 pe ON și comutatoarele 3-6 pe OFF, ignorați poziția comutatorului 1.

Pasul 3. Învățați datele IR

Fiecărui tip de aparat îi pot fi învățate până la 8 semnale IR, selectate cu Dip Switch Set 2.

Exemplu:

• Pentru a selecta semnalul IR 1, mutați comutatorul 1 pe ON și comutatoarele 2-8 pe OFF.

• Pentru a selecta semnalul IR 2, mutați comutatorul 2 pe ON și comutatoarele 3-8 pe OFF, ignorați poziția comutatorului 1.

1. Selectați semnalul IR dorit ajustând dip switch-ul. Vă sugerăm să începeți cu semnalul IR 1 mutând comutatorul 1 pe poziția ON pentru a selecta semnalul IR 1.

2. Îndreptați telecomanda aparatului într-o direcție opusă receptorului IR pentru a împiedica receptorul IR să primească semnale IR nedorite.

3. Ajustați telecomanda la setarea dorită, apoi îndreptați telecomanda către receptorul IR și apăsați butonul telecomenzii pentru a transmite semnalul IR

Exemplu:

• Pentru telecomanda aerului condiționat, dacă setați telecomanda pe „Mod Răcire, 18°C, Viteză Ventilator Auto” și opriți telecomanda, apoi îndreptați telecomanda către receptorul IR și apăsați „ON”. Receptorul IR va învăța semnalul „Mod Răcire, 18°C, Viteză Ventilator Auto” pentru aerul condiționat

• Pentru telecomanda televizorului, dacă îndreptați telecomanda către receptorul IR și apăsați ON/OFF, receptorul IR va învăța semnalul ON/OFF pentru televizor.

1. Dacă semnalul este primit cu succes, LED-ul IR va clipi rapid, apoi se va stinge pentru a indica faptul că telecomanda IR stochează datele semnalului IR, apoi va clipi din nou lent. Dacă ați trimis din greșeală semnalul greșit, îndreptați telecomanda în altă direcție pentru a ajusta setarea, apoi îndreptați-o din nou către receptorul IR pentru a retransmite semnalul. Noul semnal IR va suprascrie pe cel vechi.

2. După terminarea învățării, schimbați setarea dip switch-ului pentru a învăța un alt semnal IR și repetați procedura de la 2 la 4. Vă sugerăm să parcurgeți semnalele IR de la 1 la 8 mutând comutatoarele dip 1 până la 8 pe poziția ON, unul câte unul.

3. Repetați procesul pentru a învăța maximum 8 semnale pentru fiecare tip de aparat.

4. Puteți ajusta setarea Dip Switch set 2 pentru a selecta un alt tip de aparat.

Pasul 4. Ieșiți din modul de învățare IR

1. După ce ați terminat de învățat toate semnalele IR, apăsați butonul IR o dată pentru a ieși din modul de învățare, apoi mutați toate întrerupătoarele pe poziția OFF.

Testare

După ce ați finalizat învățarea semnalelor IR, urmați instrucțiunile de mai jos pentru a testa transmiterea semnalelor IR.

1. Nu intrați în modul de învățare IR; ajustați setarea Dip Switch corespunzător pentru a selecta tipul de aparat și numărul semnalului IR așa cum a fost învățat anterior.

2. Apăsați butonul IR o dată; LED-ul IR va clipi rapid pentru a indica că transmite semnal. Dacă nu a fost învățat niciun semnal, telecomanda IR nu va trimite niciun semnal iar LED-ul IR va rămâne oprit.

3. Repetați procedura de la 1 la 2 pentru a testa toate semnalele IR învățate.

4. După finalizarea tuturor setărilor, mutați toate comutatoarele pe poziția OFF.

Ștergerea datelor IR

Pentru a elimina toate semnalele IR învățate pentru un tip de aparat, urmați instrucțiunile de mai jos:

1. Scoateți bateriile pentru a opri telecomanda IR.

2. Selectați tipul de aparat pe care doriți să îl eliminați folosind Dip Switch set 1 conform tabelului de mai jos

Mutarea a mai multor comutatoare pe ON va selecta mai multe tipuri de aparate,

Exemplu:

• Mutarea comutatoarelor 1,2,3,4,5 pe ON va selecta toate cele 5 tipuri de aparate.

• Mutați comutatoarele 1 și 3 pe ON pentru a selecta Aer Condiționat și Home Audio.

1. Apăsați și țineți apăsate atât butoanele IR, cât și ZigBee și inserați bateriile pentru a porni transmițătorul IR; nu eliberați încă butoanele.

2. Continuați să țineți apăsate ambele butoane până când LED-ul IR se aprinde, apoi eliberați butoanele

3. Transmițătorul IR va șterge semnalele IR stocate pentru tipurile de aparate selectate; LED-ul IR va clipi continuu.

4. Mutați toate comutatoarele pe poziția OFF pentru a reveni la funcționarea normală. LED-ul IR se va stinge.

Instalare

Telecomanda IR este proiectată pentru a fi montată pe perete. Poate fi montată fie prin înșurubarea directă a capacului din spate pe perete, fie prin instalarea mai întâi a suportului rotativ, apoi fixarea corpului principal pe suport. Vă rugăm să consultați Acoperirea semnalului IR & Selectarea LED-ului IR secțiunea de mai jos pentru informații despre transmisia semnalului IR înainte de a selecta locul de montare al telecomenzii IR.

Montarea telecomenzii IR

Telecomanda IR este proiectată pentru a fi montată pe perete. Poate fi montată fie prin înșurubarea directă a capacului din spate pe perete, fie prin instalarea mai întâi a suportului rotativ, apoi fixarea corpului principal pe suport. Ochiul IR trebuie îndreptat către aparatul pe care doriți să îl controlați atunci când telecomanda IR este instalată.

Suportul rotativ nu este inclus în livrarea standard și este disponibil la cerere.

Montare directă pe perete:

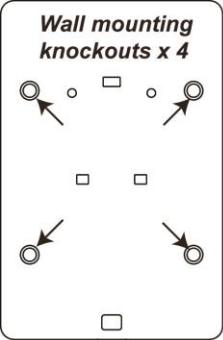

1. Deschideți capacul și rupeți cele 4 orificii de perforare de pe capacul din spate.

2. Folosiți găurile ca șablon pentru a găuri în perete; introduceți dibluri dacă este necesar.

3. Înșurubați capacul din spate pe perete.

4. Puneți la loc capacul frontal pe capacul din spate.

Montare cu suport rotativ.

Suportul rotativ are un cap reglabil care poate fi atașat de telecomanda IR. După instalarea suportului pe perete, utilizatorul poate ajusta unghiul capului pentru a schimba direcția în care este orientată telecomanda IR.

1. Baza suportului rotativ are 2 găuri de montare. Folosiți găurile ca șablon pentru a găuri în perete; introduceți dibluri dacă este necesar.

2. Înșurubați suportul pe perete.

3. Agățați telecomanda IR pe suport folosind orificiile de pe spate.

4. După finalizarea instalării, puteți folosi o șurubelniță Philip pentru a slăbi șurubul de deasupra suportului, apoi ajustați unghiul transmițătorului IR și strângeți șurubul pentru a bloca unghiul suportului.

Operare

Control prin panoul de control ZigBee

Telecomanda IR poate fi controlată de la distanță prin Panourile de Control Climax ZigBee pentru a transmite semnal IR. Selectarea tipului de aparat și a numărului semnalului IR din Panoul de Control va determina telecomanda IR să trimită semnalul IR corespunzător.

Exemplu:

Selectarea „Funcție aer condiționat 1” va determina telecomanda IR să trimită semnalul IR 1 învățat pentru tipul de aparat Aer Condiționat.

Acoperirea semnalului IR & Selectarea LED-ului IR

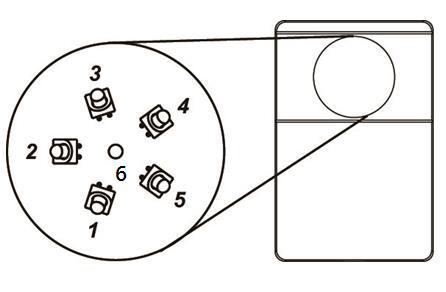

Ochiul IR al telecomenzii IR include 6 LED-uri folosite pentru transmiterea semnalelor IR, cu 1 LED central și 5 LED-uri în jur. Cele 5 LED-uri înconjurătoare sunt poziționate la un unghi de 45° față de placa PCB. Acoperirea semnalului LED:

Fiecare LED transmite semnal IR într-o zonă conică în fața LED-ului. LED-urile pot fi selectate pentru a transmite semnal pentru fiecare tip de aparat folosindu-vă Gateway-ul.

Exemplu:

• Dacă selectați LED-ul 1 pentru Aer Condiționat, telecomanda IR va transmite semnal cu LED-ul 1 atunci când transmite un semnal IR pentru tipul de aparat Aer Condiționat.

• Dacă selectați LED-urile 2 și 3 pentru Home Audio, telecomanda IR va transmite semnal cu ambele LED-uri 2 și 3 când transmite un semnal IR pentru tipul de aparat Home Audio.

La instalarea telecomenzii IR, selectați LED-ul IR utilizat prin panoul de control conform locației de montare a telecomenzii IR pentru a permite transmițătorului IR să trimită semnal către toate aparatele din locuința dvs. Vă rugăm să consultați manualul panoului de control Climax pentru mai multe informații despre setările și controlul telecomenzii IR.

Vă rugăm să consultați diagrama de mai jos pentru acoperirea semnalului IR:

Puterea de transmisie IR

Folosiți comutatoarele jumper (JP2 și JP3) pentru a ajusta puterea de transmisie a semnalului IR. Valoarea implicită din fabrică este setată la putere de transmisie scăzută (JP1 PORNIT).

Setarea jumper-ului pe JP2 va mări raza de transmisie a semnalului IR.

Anexă (Doar pentru dezvoltatori)

ID Cluster UPIC

Atributele informațiilor clusterului Basic

Atribut al informațiilor Clusterului CFG de Alimentare

Atributele informațiilor clusterului Identify

Atribut al informațiilor Clusterului Termostat

Mod Sistem (0x001C):

Acest atribut determină ce semnal IR să transmită atunci când UPIC primește comandă de la panou, conform tipului și funcției semnalului IR învățat.

UPIC poate învăța până la 5 seturi de tipuri IR, 8 semnale pentru fiecare tip. Când transmite semnal, semnalul IR trebuie să fie

specificat cu acest atribut.

Formatul este 0xXY

X = Tip aparat (1~5)

Y = Număr semnal IR (1~8)

De exemplu, dacă UPIC a învățat un semnal IR la Tip aparat 1, semnal IR 8, panoul ar trebui să trimită comanda cu atributul setat la 0x18 pentru ca UPIC să transmită acest semnal.

Selectați Trimitere LED IR (0x1011):

UPIC poate controla până la 5 tipuri de aparate (Tip 1 ~ 5) cu cele 6 LED-uri IR. Poate fi configurat să trimită semnal IR cu LED-uri diferite folosind acest atribut.

Formatul ar trebui citit după cum urmează, folosind valoarea implicită 0x2020202020 ca exemplu

Pentru fiecare valoare a tipului de aparat, valoarea ar trebui citită în Bit0~5, în formatul următor:

De exemplu: 0x20 = 0010 0000 în numărul bit; aceasta înseamnă că doar LED-ul 6 (LED-ul central) va fi activat când UPIC transmite semnal IR pentru acest tip de aparat.

Dacă doriți să setați semnalul IR să fie transmis atât cu LED-ul 2, cât și cu LED-ul 6, valoarea în numărul de biți va fi 0010 0010 = 0x22

0010 0010 în numărul de biți = 0x22 în număr hexazecimal; dacă doriți să aplicați această setare doar pentru Tipul aparat 1 și să lăsați celelalte tipuri neatinse, setarea finală a atributului va fi: 0x2220202020

Puteți folosi acest atribut pentru a programa care LED-uri ar trebui activate pentru diferite tipuri de aparate IR

NOTĂ IMPORTANTĂ:

Deși este posibil să setați transmiterea cu mai multe LED-uri la trimiterea semnalului IR, vă rugăm să setați NU MAI MULT DE 2 LED-uri care să fie activate. Motivul acestei limitări este că pentru fiecare LED suplimentar activat, consumul de energie va crește dramatic. Dacă activați mai mult de 2 LED-uri, bateria se va epuiza într-un timp mult mai scurt decât cel ideal.
