VESTA-022

SD-8-EL / SD-8-EL-F1

Detector de fum

Introducere

Detectorul de fum SD-8-EL / SD-8-EL-F1 este proiectat să fie montat pe tavan sau deasupra scărilor, unde fumul s-ar concentra pentru a declanșa alarma în timp util și a vă proteja locuința de pericolele incendiului.

Identificarea piesei

1. Buton Învățare/Test

Butonul Învățare / Testare se apasă în următoarele situații:

• Învățare – În Detectorul de fum.

• Pentru a testa raza de comunicație radio.

• Pentru a testa dacă Detectorul de fum funcționează normal.

• Pentru a opri alarma

2. Indicator LED

• Clipire la fiecare 30 de secunde – Baterie descărcată

• Clipire când se apasă butonul – Transmitere semnal

• Clipire continuă – Încălzire sau calibrare / Alarmare / Mod oprire alarmă.

3. Compartimentul bateriei

4. Orificiu de montare

5. Suport de montare

6. Cârlig

Caracteristici

Baterie

• Detectorul de fum folosește 3 baterii AA alcaline ca sursă de alimentare.

• Când se folosesc bateriile furnizate din fabrică, durata de viață a bateriei detectorului de fum este de 4 ani.

• Când se detectează o tensiune scăzută a bateriei, un semnal de baterie descărcată va fi transmis împreună cu transmisiunile regulate de semnal. Dacă tensiunea bateriei este scăzută, LED-ul va clipi, însoțit de un bip de volum redus la fiecare 30 de secunde.

• Când înlocuiți bateriile, scoateți bateriile vechi și apăsați butonul Test de două ori pentru a le descărca complet înainte de a insera baterii noi.

Învățare / Pornire

Pasul 1. Introduceți bateriile în compartimentul pentru baterii cu polaritatea corectă.

Pasul 2. După ce toate cele 3 baterii sunt introduse, Detectorul de fum va emite 2 bipuri scurte, LED-ul va începe să clipească și va începe o perioadă de încălzire de 6 minute.

Pasul 3. În timpul perioadei de încălzire de 6 minute, Detectorul de fum poate fi învățat în panou.

a) Puneți Panoul de control în modul de învățare. Consultați manualul Panoului de control pentru detalii.

b) Apăsați butonul Învățare/Test pe Detectorul de fum. LED-ul se va aprinde scurt, iar Detectorul de fum va emite un bip în două tonuri pentru a indica că transmite semnal.

c) Dacă Panoul de control primește semnalul cu succes, panoul va răspunde în consecință. Consultați manualul Panoului de control pentru a finaliza procesul de învățare.

Pasul 4. Când perioada de încălzire de 6 minute expiră, Detectorul de fum va emite un bip scurt pentru a indica că începe procesul de calibrare.

Procesul va fi repetat la fiecare 100 de secunde și notificat printr-un bip scurt. Finalizarea procesului de calibrare va fi notificată printr-un bip în două tonuri, iar LED-ul va fi oprit.

În mod normal durează aproximativ 2 ~ 16 minute pentru finalizarea calibrării. Totuși, după 16 minute, dacă Detectorul de fum emite bipuri continue în loc, aceasta indică faptul că Detectorul de fum a eșuat la calibrare, iar bateriile trebuie scoase pentru a opri bipurile. Apoi, vă rugăm să începeți din Pasul 1 și să încercați din nou după o pauză de cel puțin 30 de secunde.

Notă:

În timpul perioadei de calibrare, învățarea este dezactivată. Dacă nu ați terminat învățarea (Pasul 3) în timpul perioadei de încălzire de 6 minute, trebuie să așteptați până când calibrarea este completă (Pasul 4) pentru a efectua învățarea.

Pasul 5. După încălzire, învățare și calibrare finalizate, ar trebui să testați raza de transmisie a semnalului Detectorului de fum. Puneți Panoul de control în modul Walk Test și plasați Detectorul de fum la locația de montare dorită, apoi apăsați butonul Învățare/Test pentru a transmite un semnal către Panoul de control.

Dacă panoul poate primi semnalul în mod normal, continuați cu montarea Detectorului de fum. Dacă semnalul nu poate fi recepționat, schimbați locația de montare.

Instalare

• Se recomandă ca locul de instalare să fie în zona centrală a tavanului, la o distanță de cel puțin 60 cm față de pereți sau obstacole.

• Nu amplasați detectorul în următoarele locații:

- Bucătărie sau garaj – Fumul din gătit sau de la vehicule ar putea provoca o alarmă falsă.

- Lângă un ventilator, lampă fluorescentă sau echipament de aer condiționat – curenții de aer produși de acestea pot afecta sensibilitatea detectorului.

- Lângă grinzi ale tavanului sau deasupra unui dulap – aerul stagnant din aceste zone poate afecta sensibilitatea detectorului.

- Pe vârful unui „APlasați detectorul de fum la locația dorită de montare.

Pasul 1. Folosiți suportul de montare ca șablon pentru a marca cele două orificii de montare. Găuriți locația de montare și inserați dibluri dacă este necesar.

SD-7_4

100-2

100-3

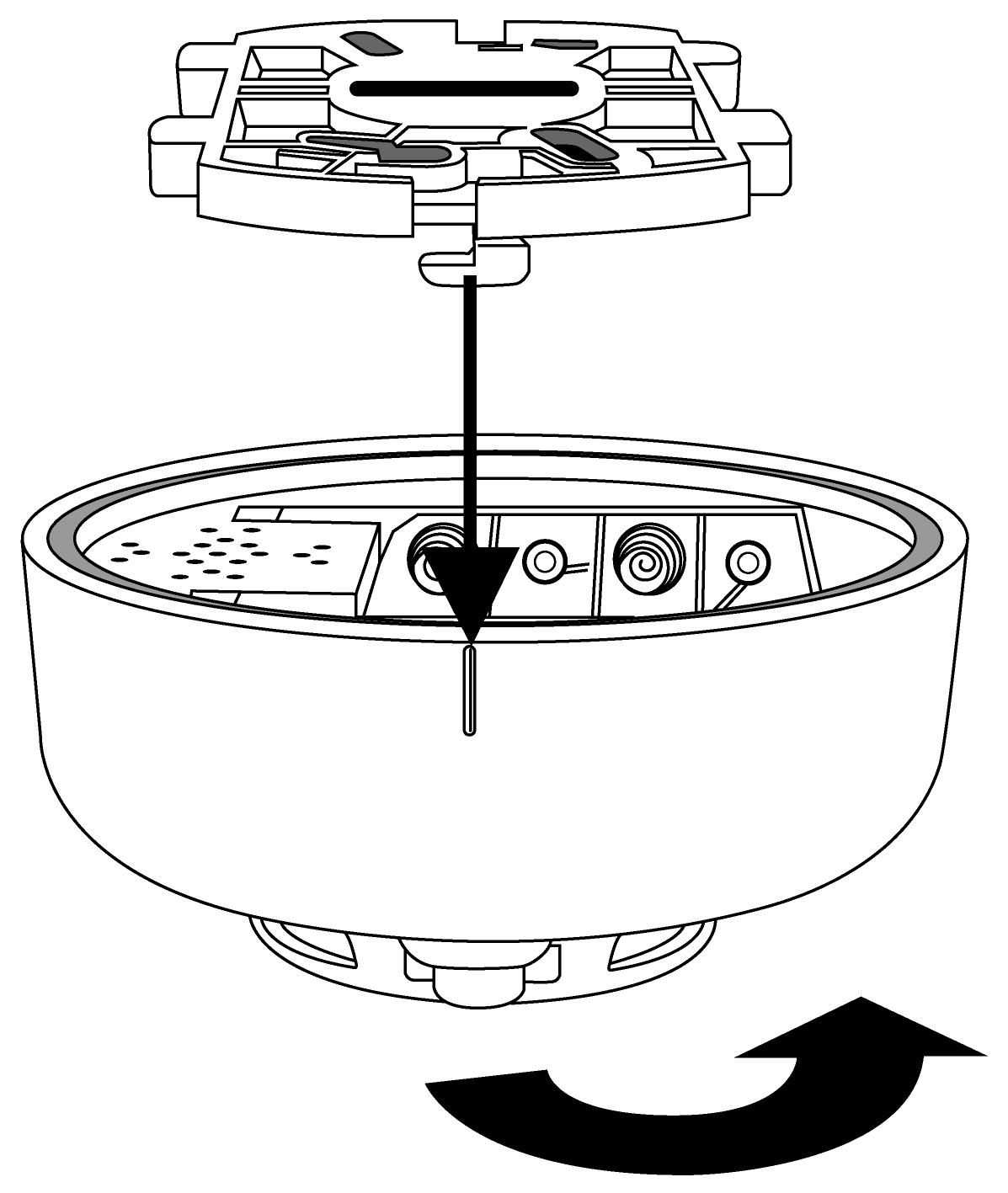

Pasul 2. Înșurubați suportul de montare în locația marcată cu cele două cârlige orientate în jos.

Pasul 3. Găsiți marca cu linie unică pe detector și aliniați-o cu unul dintre cârligele suportului. Potriviți Detectorul de fum pe cârligele suportului, apoi rotiți detectorul în sens invers acelor de ceasornic pentru a-l bloca în poziție. Instalarea este acum completă.

Testarea detectorului de fum

Apăsați butonul Învățare/Test pe Detectorul de fum pentru a testa dacă Detectorul de fum funcționează normal.

• Dacă Detectorul de fum funcționează normal, LED-ul se va aprinde scurt, iar Detectorul de fum va emite un bip în două tonuri.

• Dacă buzzer-ul sună de 3 ori câte un bip în două tonuri, ceea ce înseamnă „Camera optică” a detectorului de fum este fie murdară fie defectă.

• Dacă LED-ul nu se aprinde și nu se aude niciun bip, înseamnă că Detectorul de fum este defect sau bateriile sale sunt epuizate.

Semnal de supraveghere

• După instalare, Detectorul de fum va transmite automat semnale de supraveghere periodic către Panoul de control la intervale aleatorii de 30~50 minute.

• Dacă Panoul de control nu a primit semnalul de la Detectorul de fum pentru o perioadă prestabilită de timp, Panoul de control va considera detectorul respectiv defect și va reacționa conform setărilor panoului.

Detectarea fumului

• Odată ce concentrația de fum depășește valoarea prag setată, Detectorul de fum va transmite un semnal de alarmă către Panoul de control și va activa un buzzer pentru a emite o alarmă continuă timp de 10 secunde. LED-ul va clipi rapid.

• După ce un semnal de alarmă de fum a fost transmis, Detectorul de fum va continua verificările ulterioare și va trimite semnale de alarmă la fiecare 2 minute dacă concentrația de fum continuă să depășească pragul de alarmă. Acest ciclu de 2 minute va fi repetat până când concentrația de fum revine la normal. Alarma poate fi oprită manual și folosind funcția „Pauza alarmei (Alarm Silence)” funcție.

Pauza alarmei (Alarm Silence)

• Odată ce alarma sună, apăsarea butonului Învățare/Test va pune Detectorul de fum în modul Oprire alarmă pentru 10 minute și alarma va fi oprită.

• În timpul acestei perioade de 10 minute de Oprire alarmă, LED-ul va clipi o dată pe secundă.

• Când perioada de 10 minute expiră, Detectorul de fum va emite un bip în două tonuri și apoi va reveni la modul normal de funcționare. Dacă concentrația de fum este încă peste valoarea pragului de alarmă, Detectorul de fum va porni din nou alarma.

Recalibrare

Deoarece condiția de funcționare a detectorului de fum se poate modifica după instalare, este posibil să doriți recalibrarea detectorului pentru a prelua o nouă valoare prag de detectare a fumului și pentru a asigura performanța optimă a detectorului. Pentru a face acest lucru,

• Apăsați și mențineți apăsat butonul Învățare/Test timp de 10 secunde până când LED-ul începe să clipească. Detectorul de fum va emite 2 bipuri scurte și apoi va urma procesul descris în secțiunea calibrare din Învățare/Pornire pentru a prelua noua valoare de referință

• De fiecare dată când bateriile sunt scoase și reintroduse, Detectorul de fum se va recalibra de asemenea conform instrucțiunilor anterioare.

Autocalibrare

• După prima instalare, Detectorul de fum va efectua auto-calibrare după 4 ore. Ulterior, va efectua auto-calibrare o dată pe lună. În timpul procesului de auto-calibrare, Detectorul de fum nu va emite niciun sunet. Fiecare proces de eșantionare pentru calibrare durează 2 minute; dacă procesul eșuează, va fi reîncercat de până la 5 ori. Dacă a 5-a reîncercare eșuează, LED-ul va clipi rapid, iar Detectorul de fum va trimite un cod de eșec la calibrare către Panoul de control.

• Clipirea LED-ului poate fi anulată prin scoaterea și reintroducerea bateriilor sau prin pornirea manuală a procesului de calibrare. Totuși, dacă calibrarea manuală eșuează din nou, Detectorul de fum va emite bipuri continue. În acest caz, trebuie să scoateți și să reintroduceți bateriile pentru a opri sunetul (vă rugăm să așteptați 30 de secunde după scoaterea bateriilor înainte de a le reintroduce).

Notă:

Când auto-calibrarea eșuează, funcția de alarmă la fum va funcționa în continuare normal folosind valoarea pragului de alarmă anterioară.

Întreținere și curățare

Întreținerea și curățarea periodică vor ajuta la menținerea alarmei de fum în stare bună de funcționare.

Testați alarma de fum săptămânal pentru a verifica dacă alarma și indicatorii funcționează corect. Curățați alarma de fum cel puțin o dată la 6 luni. Aspirați ușor murdăria/praful/particulele mici acumulate în camera de detecție a fumului și în fante. Curățați carcasa ștergând-o temeinic cu o cârpă umedă și uscați-o. Nu permiteți pătrunderea apei în interiorul alarmei. Nu folosiți niciodată agenți de curățare, detergenți sau solvenți pe detector. Evitați pulverizarea odorizantelor, fixativului pentru păr sau a altor aerosoli în apropierea alarmei de fum. Nu vopsiți și nu modificați detectorul în nicio circumstanță

Expirare

Alarma de fum are o durată maximă de viață de 10 ani de la data instalării. Trebuie să înlocuiți alarma de fum imediat după 10 ani de serviciu. Se recomandă să scrieți data „Înlocuire până la” (10 ani de la data instalării) pe partea din spate a detectorului înainte de instalare.
