VESTA-105

MDC-3

Contact Mini pentru Ușă (Maro)

Introducere

Contactul Mini pentru Ușă monitorizează deschiderea/închiderea dispozitivelor specificate (de ex. ușă sau fereastră). Contactul pentru Ușă este fixat pe cadrul dispozitivului monitorizat, cu un magnet de acționare fixat pe dispozitiv. Când ușa sau fereastra se deschide, magnetul se îndepărtează de Contactul pentru Ușă, activând un întrerupător magnetic intern care determină Contactul pentru Ușă să transmită un semnal de alarmă la Panoul de Control. Dispozitivul are, de asemenea, capacitatea de a comunica probleme de semnal precum și situații de baterie slabă.

Designul Contactului pentru Ușă este alcătuit dintr-o carcasa frontală și o carcasa din spate. Carcasa frontală (spate) conține toată electronica, iar carcasa din spate oferă un mijloc de fixare al dispozitivului. Un întrerupător de tamper montat pe PCB oferă protecție împotriva deschiderii neautorizate a carcasei.

Identificarea părților

1. Mărci de nervuri

2. Izolator de baterie

3. Buton Învățare / Test

   • Apăsați butonul Test pentru a transmite un cod de învățare.

   • Apăsați butonul Test o dată pentru a intra în Modul Test pentru 3 minute.

4. Indicator LED Roșu

5. Comutator tamper (anti-manipulare)

6. Baterie

7. Găuri de montare (puncte de perforare)

8. Marcaj Compresie Tamper

9. Magnet

10. Distanțier magnet

• Accesorii incluse

1 Magnet

1 Distanțier pentru Magnet adeziv dublu-față

2 Șuruburi

4 Dibluri pentru perete

1 Bandă Velcro adezivă dublu-față (pentru Contactul pentru Ușă)

1 Pad cu bandă adezivă dublu-față (pentru Magnet)

2 Șuruburi de montare pentru Magnet

Caracteristici

Indicator LED

În modul normal de funcționare, indicatorul LED rămâne stins, cu excepția următoarelor situații când:

• Când întrerupătorul de tamper al Contactului pentru Ușă este activat.

• Când Contactul pentru Ușă este activat din cauza tamper-ului sau a unei condiții de baterie slabă.

• Când Contactul pentru Ușă este activat și transmite semnalul în modul Test.

Supraveghere

• Contactul pentru Ușă va transmite automat periodic semnale de supraveghere către Panoul de Control la intervale aleatoare de 30 până la 50 de minute în Modul Normal de Operare.

• Dacă Panoul de Control nu a recepționat semnalul de la Contactul pentru Ușă pentru o perioadă prestabilită, Panoul de Control va indica faptul că acel Contact pentru Ușă are o problemă de lipsă a semnalului.

Comutator tamper (anti-manipulare)

• A fost proiectat pentru a proteja împotriva deschiderii neautorizate a carcasei. Când tamper-ul este declanșat, Contactul pentru Ușă va emite un semnal către Panoul de Control pentru raportare, iar LED-ul se va aprinde de asemenea.

Baterie

MDC-3 utilizează o baterie litiu 3V CR2450 ca sursă de alimentare

.

Contactul pentru Ușă este, de asemenea, capabil să detecteze bateria slabă. Când bateria este descărcată, un semnal de baterie slabă va fi trimis către Panoul de Control împreună cu transmisia obișnuită. LED-ul se va aprinde când Contactul pentru Ușă este activat în condiție de baterie slabă.

• Schimbarea bateriei

Trebuie să deschideți carcasa pentru a introduce/îndepărta bateria

(Vă rugăm să consultați Instalare pentru detalii despre cum să îndepărtați carcasa Contactului pentru Ușă)

După ce bateria a fost îndepărtată, apăsați butonul Învațare / Test de 5-6 ori pentru a descărca complet înainte de a insera bateria nouă.

Notă:

Asigurați-vă că bateria este marcată cu partea pozitivă (+) orientată în sus la introducerea bateriei.

Asigurați-vă că introduceți sau așezați bateria din unghiul din dreapta sus în vedere Frontală (Spate)

Mod Test

Contactul pentru Ușă poate fi pus în modul Test pentru 3 minute prin apăsarea o dată a butonului Test de pe carcasa frontală (spate). În timpul modului Test, indicatorul LED se va aprinde la declanșare. La fiecare apăsare a butonului Test, Contactul pentru Ușă va transmite un semnal de test către Panoul de Control pentru testul razei radio și resetează modul de test la durata de 3 minute. Va ieși automat din modul Test după cele 3 minute și va reveni la modul Normal de Operare.

Începeți

Pasul 1: Îndepărtați izolatorul bateriei situat pe partea din spate a Contactului pentru Ușă.

Pasul 2: Puneți Panoul de Control în modul de învățare, consultați manualul Panoului de Control pentru detalii.

Pasul 3: Apăsați butonul Învățare/Test de pe Contactul pentru Ușă pentru a trimite semnal către Panoul de Control.

Pasul 4: Dacă Panoul de Control primește semnalul cu succes, Panoul de Control ar trebui să răspundă (de ex. emite bipuri). Consultați manualul Panoului de Control pentru a finaliza procesul de învățare.

Pasul 5: După ce Contactul pentru Ușă este învățat, puneți Panoul de Control în modul “Mod Walk Test” , țineți Contactul pentru Ușă în locația dorită și apăsați butonul Test pentru a confirma dacă această locație se află în raza de semnal a Panoului de Control.

Pasul 6: Când sunteți mulțumit de Contactul pentru Ușă în locația aleasă, continuați cu instalarea.

Instalare

Pentru a deschide carcasa Contactului pentru Ușă:

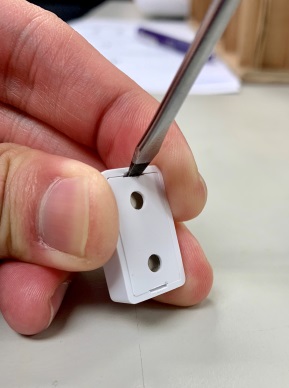

Pasul 1. Folosiți o șurubelniță cu cap plat pentru a serive în orificiul de deschidere a carcasei pe o parte ca (Pic1).

Pasul 2. Împingeți șurubelnița cu cap plat în sus ca (Pic2).

Pasul 3. Rotiți pe cealaltă parte și repetați Pasul 1 și Pasul 2.

(Pic 1) (Pic 2)

Pasul 4. Odată deschisă carcasa, puteți continua cu schimbarea bateriei etc.

Pasul 5. Pentru a înlocui carcasa:

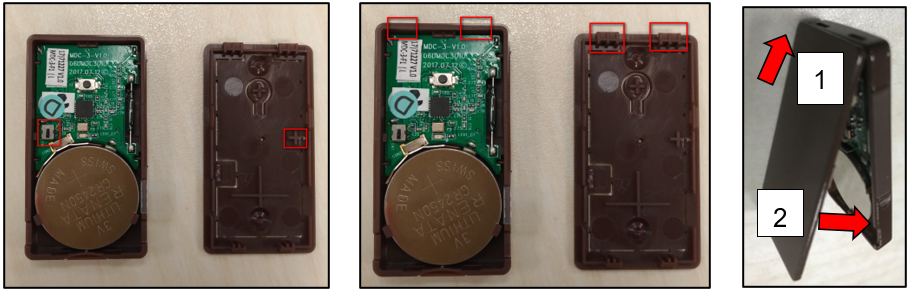

• Asigurați-vă că Marcajul de Compresie Tamper este orientat către Întrerupătorul Tamper (Pic 3).

• De asemenea, asigurați-vă că cârligele inferioare ale carcasei din spate sunt încuiate pe partea inferioară a carcasei frontale (spate) ca (Pic 4)

• Potriviți cârligele inferioare în încuietorile inferioare ale carcasei frontale (spate) apoi împingeți în jos ca (1) în (Pic 5), apoi împingeți înainte (2) întreaga carcasa din spate pentru a o închide până când auziți un clic.

(Pic 3) (Pic 4) (Pic 5)

Metode de montare

• Montați Contactul pentru Ușă folosind una dintre metodele de montare de mai jos: Montaj cu bandă Velcro sau Montaj cu șuruburi.

• Montați magnetul pe obiectul mai mobil (cum ar fi ușa) folosind fie pad-ul adeziv dublu-față, fie șuruburile furnizate.

• Aliniați magnetul conform marcajului de nervură pe Contactul pentru Ușă. Dacă este necesar, folosiți Distanțierul pentru Magnet pentru a alinia mai bine magnetul la marcajele de nervură.

Notă:

Magnetul nu ar trebui să fie la mai mult de 15mm față de detector când ușa este închisă.

Metode de montare pentru Contactul pentru Ușă

• Montare cu șuruburi

Carcasa din spate are două Găuri de Montare (puncte de perforare), unde plasticul este mai subțire, pentru scopuri de montare.

Pentru a monta Contactul de ușă:

1. Îndepărtați carcasa (Vezi Instalare de mai sus).

2. Perforați prin punctul de perforare de pe carcasa din spate.

3. Folosind orificiile ca șablon, găuriți ambele orificii.

4. Introduceți dibluri dacă fixați în tencuială sau cărămidă.

5. Înșurubați carcasa din spate în diblu folosind o șurubelniță Phillips.

6. Atașați carcasa frontală la carcasa din spate (vedeți Pic 3 ~ 5 de mai sus).

Montaj cu bandă Velcro:

Contactul pentru Ușă poate fi montat pe perete folosind banda Velcro furnizată.

Cârlige, Buclă

1. Curățați locația de montare pe perete și partea din spate a Contactului pentru Ușă cu un degresant. Nu montați pe un perete cu vopsea crăpată sau suprafață aspră.

2. Banda Velcro poate fi separată în partea cu Cârlig și partea cu Buclă.

3. Îndepărtați capacul protector al părții cu Cârlig și atașați-l pe spatele Contactului pentru Ușă. Apăsați ferm timp de 30 de secunde pentru a asigura un contact bun. (Pic 6.)

4. Îndepărtați capacul protector al părții cu Buclă și aplicați-l la locația de montare dorită ca în (Pic 7.) Apăsați ferm timp de 30 de secunde pentru a asigura un contact bun.

(Pic 6.) (Pic 7.)

1. Aplicați Contactul pentru Ușă pe partea cu Buclă a benzii Velcro de pe perete (Pic 8 & 9.)

(Pic 8.) (Pic 9.)

Ușă / Fereastră, Cadru, Marcaje de nervuri

Metode de montare pentru Magnet

• Montare cu șuruburi

Carcasa din spate a magnetului are două Găuri de Montare pentru scopuri de montare.

Pentru a monta magnetul:

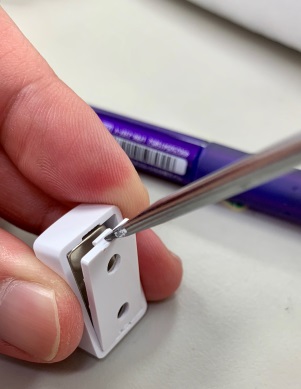

1. Deschideți carcasa din spate folosind o șurubelniță cu cap plat pentru a serive în zona adâncită și împingeți în sus.

1. Folosind orificiile ca șablon, găuriți ambele orificii.

2. Înșurubați carcasa din spate în ușă/fereastră folosind o șurubelniță Phillips. Dacă este necesar, folosiți Distanțierul pentru Magnet pentru a alinia mai bine magnetul la marcajele de nervură.

3. Atașați carcasa frontală la carcasa din spate. Dacă carcasa frontală este stabilizată pe carcasa din spate, ar trebui să auziți un sunet de clic.

Montaj cu șuruburi cu distanțier, Montaj cu șuruburi fără distanțier

Montaj adeziv

Magnetul poate fi montat de asemenea folosind pad-ul adeziv dublu-față sau Distanțierul pentru Magnet adeziv dublu-față.

1. Curățați locația de montare și partea din spate a Magnetului cu un degresant adecvat.

2. Îndepărtați stratul protector de pe o parte a pad-ului adeziv dublu-față sau a Distanțierului pentru Magnet adeziv dublu-față. Aplicați pe spatele Magnetului și apăsați ferm timp de 30 de secunde pentru a asigura un contact bun.

3. Îndepărtați celălalt capac și presați ferm Magnetul pe locația dorită timp de 30 de secunde..

Montaj adeziv cu distanțier, Montaj adeziv cu pad

Notă:

Vă rugăm să nu reaplicați pad-ul cu bandă adezivă dublu-față sau Distanțierul pentru Magnet adeziv dublu-față. Nu pot fi refolosite
