# VESTA-459

## Μονάδα ελέγχου VESTA για την κλειδαριά Yale Doorman

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fz3n4W1xVbtcDHYxUQsTh%2Fimage.png?alt=media&#x26;token=c25ef5f0-153b-49f1-b3a2-d745d1f81229" alt=""><figcaption></figcaption></figure>

### **Προδιαγραφές**

* Ασύρματη ενσωματωτική μονάδα VESTA
* Συμβατό με τις κλειδαριές Yale Doorman (έκδοση V2N και συμβατές)
* Συχνότητα επικοινωνίας: F1 868 MHz
* Επιτρέπει τον έλεγχο του συστήματος συναγερμού από την κλειδαριά
* Επιτρέπει την οπλίση και αφοπλισμό του συστήματος με το κλείδωμα ή ξεκλείδωμα της πόρτας
* Εγκατάσταση μέσα στην κλειδαριά
* Τροφοδοτείται από την κλειδαριά Yale (δεν απαιτείται εξωτερική παροχή ρεύματος)
* Τυπική εμβέλεια επικοινωνίας 500 μ. σε ανοιχτό χώρο
* Συμβατό με πάνελ VESTA και δέκτες F1
* Συμπαγής και διακριτικός σχεδιασμός

## **Μονάδα ενσωμάτωσης για κλειδαριές Yale Doorman (DDL-C3)**

Το DDL-C3 είναι μια RF μονάδα που λειτουργεί με την κλειδαριά Yale Doorman L3 και την κλειδαριά Yale Doorman V2N. Εισάγεται στην κλειδαριά Yale για να επιτρέψει την ενσωμάτωση της κλειδαριάς με το Climax F1 Gateway Panel (HSGW-MAX8).

Η ενσωμάτωση επιτρέπει στον χρήστη να παρακολουθεί απομακρυσμένα την κατάσταση της πόρτας και της κλειδαριάς, να ορίζει κωδικούς/ετικέτες χρηστών και να κλειδώνει/ξεκλειδώνει απομακρυσμένα την πόρτα μέσω εφαρμογής smartphone ή πύλης.

Επιπλέον, προσφέρει την ευκολία οπλίσης και αφοπλισμού του συστήματος συναγερμού απλώς με το κλείδωμα ή το ξεκλείδωμα της πόρτας.

### ***Αναγνώριση Μερών***

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FfsZskZJj11Dy2YzGvsV0%2Fimage.png?alt=media&#x26;token=f0ebb036-f7c3-4e9b-b2d6-f9b5264af2cb" alt=""><figcaption></figcaption></figure>

### ***Εγκατάσταση και Μάθηση***

Ακολουθήστε τα παρακάτω βήματα για να εγκαταστήσετε τη μονάδα DDL-C3 στην κλειδαριά Yale doorman και να μάθετε την κλειδαριά στο Πάνελ.

* **Βεβαιωθείτε ότι θα εκτελέσετε αυτά τα βήματα όταν η πόρτα είναι ανοιχτή.**

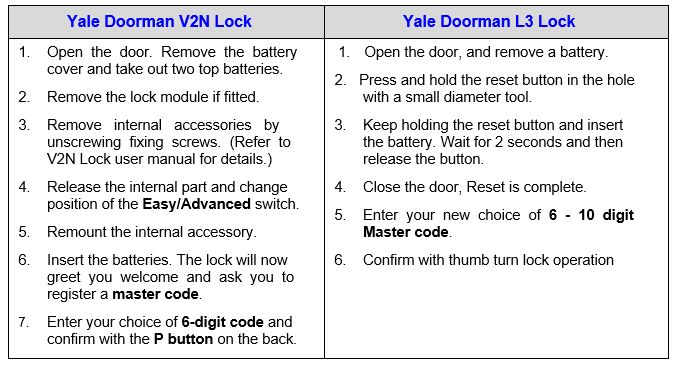

#### **Επαναφέρετε την κλειδαριά και καταχωρήστε έναν κύριο κωδικό**

Αυτό το βήμα μπορεί να παραλειφθεί εάν ήδη γνωρίζετε τον κύριο κωδικό σας

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fz4dyJ6iVtAKkTZgYAqeM%2Fimage.png?alt=media&#x26;token=1b7b916f-c4dc-4bfe-8c53-7a8e4aae5b91" alt=""><figcaption></figcaption></figure>

#### **Εισάγετε τη μονάδα DDL-C3 & Ζευγοποιήστε με το Πάνελ**

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Ftkybhe1DgDz2GrBNzdsj%2Fimage.png?alt=media&#x26;token=bea011f3-dfeb-4a42-8ae2-98b5bcc7580c" alt=""><figcaption></figcaption></figure>

1. Βάλτε το Πίνακα Ελέγχου σας σε λειτουργία εκμάθησης.
2. Ανοίξτε την πόρτα σας και εισαγάγετε **#Master Code#**, π.χ. αν ο κωδικός σας είναι 123456, εισάγετε\*\*\*\*#123456#.
3. Η κλειδαριά πόρτας (Yale) θα εμφανιστεί στη σελίδα του Πάνελ. Κάντε κλικ στο "Προσθήκη" για να συμπεριλάβετε την κλειδαριά στο Πάνελ.
4. Εισάγετε **Κύριος κωδικός** και πατήστε το κουμπί Ξεκλειδώματος.
5. Η κλειδαριά πόρτας (Yale) θα εμφανιστεί στη σελίδα του Πάνελ. Κάντε κλικ στο "Προσθήκη" για να συμπεριλάβετε την κλειδαριά στο Πάνελ.

### ***Επιτήρηση***

Μετά την εγκατάσταση και τη ζευγοποίηση, η κλειδαριά πόρτας θα στέλνει αυτόματα περιοδικό σήμα επιτήρησης στο Πίνακα Ελέγχου.

Όταν ο Πίνακας Ελέγχου δεν λάβει σήμα επιτήρησης εντός της προ-προγραμματισμένης περιόδου, ο Πίνακας θα υποδείξει σφάλμα.

### ***Χαμηλή μπαταρία***

Όταν η κλειδαριά έχει χαμηλή μπαταρία, θα μεταδοθεί σήμα χαμηλής μπαταρίας ώστε το σύστημα να εμφανίσει την κατάσταση χαμηλής μπαταρίας και να υπενθυμίσει στον χρήστη την κατάσταση.

### ***Απομακρυσμένη Διαμόρφωση***

**Διαχείριση Κωδικού Χρήστη και Ετικέτας Κλειδιού**

Ο χρήστης μπορεί να διαχειρίζεται κωδικούς χρήστη & ετικέτες κλειδιών για όλες τις ενσωματωμένες κλειδαριές Yale Doorman στο σύστημα. Στον Home Portal Server, κάντε κλικ **«Ρυθμίσεις Εξοπλισμού»** για να αποκτήσετε πρόσβαση στη σελίδα Ρυθμίσεων.

Εισάγετε το **Κωδικό Εγκαταστάτη** (προεπιλογή: **7982**) για να έχετε πρόσβαση σε πλήρεις λειτουργίες προγραμματισμού. Μεταβείτε στο **Ρυθμίσεις Εξοπλισμού** > **Κωδικός Doorman**

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/FSU6aXtAsob8QmfRfpia/Unknown%20image)

#### ***Κωδικός Χρήστη***

* Κωδικοί χρήστη (**6 ψηφία**) χρησιμοποιούνται για το τοπικό ή απομακρυσμένο ξεκλείδωμα της πόρτας από την Πύλη/ΕΦΑΡΜΟΓΗ. Επιπλέον, οι κωδικοί χρήστη μπορούν να χρησιμοποιηθούν για να οπλίσουν το σύστημα τοπικά από την ίδια την κλειδαριά.
* Η κλειδαριά Yale Doorman V2N υποστηρίζει μέγιστο **10 κωδικούς χρήστη**, ενώ η κλειδαριά Yale Doorman L3 υποστηρίζει έως **30 κωδικούς χρήστη**.
* Εάν υπάρχουν ενσωματωμένες κλειδαριές L3 και V2N στο σύστημα, το περιβάλλον χρήστη θα εμφανίσει 30 σειρές για τις ρυθμίσεις κωδικών χρήστη, με τις πρώτες 10 σειρές να εφαρμόζονται σε V2N και όλες τις 30 σειρές να εφαρμόζονται σε L3.
* **Ο προεπιλεγμένος Κωδικός Χρήστη 1 είναι 000000. Για λόγους ασφαλείας, αλλάξτε αμέσως τον προεπιλεγμένο Κωδικό Χρήστη 1 μετά τη μάθηση της κλειδαριάς στο σύστημα.**

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/El3onS2dFQbpWr18Qwlw/Unknown%20image)

* **Κωδικός Χρήστη:** Εισαγάγετε τον PIN Κωδικό Χρήστη (**6 ψηφία**).
* **Όνομα:** Εισαγάγετε το όνομα χρήστη που αντιστοιχίζεται σε αυτόν τον PIN Κωδικό. Το μέγιστο μήκος είναι 18 χαρακτήρες.**\_ \_** Κάθε όνομα πρέπει να είναι μοναδικό και δεν μπορεί να επαναληφθεί με κανένα άλλο όνομα κωδικού χρήστη ή όνομα ετικέτας χρήστη.
* **Κατάσταση:** Επιλέξτε για να απενεργοποιήσετε εντελώς τον PIN Κωδικό.

Μετά την επεξεργασία, κάντε κλικ στο “Υποβολή.” Ένα μήνυμα επαλήθευσης θα σταλεί στον καταχωρημένο χρήστη. Εισαγάγετε τον κωδικό επαλήθευσης για να ολοκληρώσετε την πιστοποίηση.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/88fyYRDlxMFi6jiq4RpO/Unknown%20image)

#### ***Ετικέτα Κλειδιού***

* Οι Ετικέτες Κλειδιών χρησιμοποιούνται για το τοπικό ξεκλείδωμα της πόρτας. Επιπλέον, οι ετικέτες κλειδιών μπορούν να χρησιμοποιηθούν για να οπλίσουν το σύστημα τοπικά από την ίδια την κλειδαριά.
* Οι Ετικέτες Κλειδιών μπορούν να καταχωρηθούν με ή χωρίς προαιρετικό 4ψήφιο PIN.
* **(Μόνο για την κλειδαριά Yale Doorman L3)** Εάν η πόρτα είναι **κλειδωμένη σε ασφαλή λειτουργία**, και ο κωδικός χρήστη είναι μπλοκαρισμένος για L3, η πόρτα μπορεί να ξεκλειδωθεί μόνο με ετικέτα κλειδιού.
* Η κλειδαριά Yale Doorman V2N υποστηρίζει μέγιστο **10 ετικέτες κλειδιών**, ενώ η κλειδαριά Yale Doorman L3 υποστηρίζει έως **30 ετικέτες κλειδιών**.
* Εάν υπάρχουν ενσωματωμένες κλειδαριές L3 και V2N στο σύστημα, το περιβάλλον χρήστη θα εμφανίσει 30 σειρές για τις ρυθμίσεις ετικετών, με τις πρώτες 10 σειρές να εφαρμόζονται σε V2N και όλες τις 30 σειρές να εφαρμόζονται σε L3.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/6AOBsNqur2HGjUF8ZmfT/Unknown%20image)

* **Αριθμός Ετικέτας:** Κρατήστε την Ετικέτα Κλειδιού πάνω στον αναγνώστη της κλειδαριάς, περιμένετε το ηχητικό σήμα. Κάντε κλικ στο **Φόρτωση**

κουμπί στη σελίδα. Ο αντίστοιχος αριθμός ετικέτας θα φορτωθεί.

* **Κωδικός Χρήστη:** Εάν θέλετε να χρησιμοποιήσετε 4ψήφιο PIN με την ετικέτα κλειδιού, εισαγάγετε έναν προαιρετικό PIN. Εάν δεν θέλετε να χρησιμοποιήσετε PIN με την ετικέτα, απλώς αφήστε αυτό το πεδίο κενό.
* **Όνομα:** Εισαγάγετε το όνομα χρήστη που αντιστοιχίζεται σε αυτήν την Ετικέτα Κλειδιού. Το μέγιστο μήκος είναι 18 χαρακτήρες.

Κάθε όνομα πρέπει να είναι μοναδικό και δεν μπορεί να επαναληφθεί με κανένα άλλο όνομα κωδικού χρήστη ή όνομα ετικέτας χρήστη.

Μετά την επεξεργασία, κάντε κλικ στο “Υποβολή.” Ένα μήνυμα επαλήθευσης θα σταλεί στον καταχωρημένο χρήστη. Εισαγάγετε τον κωδικό επαλήθευσης για να ολοκληρώσετε την πιστοποίηση.

**Ρυθμίσεις μεμονωμένης κλειδαριάς**

### ***Ρύθμιση κλειδαριάς πόρτας***

* Μεταβείτε στο **Ρυθμίσεις συσκευής** σελίδα, κάντε κλικ στη σειρά της συσκευής Κλειδαριάς Πόρτας και επιλέξτε “**Ρυθμίσεις**.”

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/PiGRYfz8RKfKllBvUakn/Unknown%20image)

* **Περιοχή:** Επιλέξτε την περιοχή στην οποία ανήκει η Κλειδαριά Πόρτας.
* **Ζώνη:** Επιλέξτε τον αριθμό ζώνης της Κλειδαριάς Πόρτας.
* **Έκδοση:** Θα εμφανιστούν οι εκδόσεις υλικού και λογισμικού της μονάδας DDL και της κλειδαριάς Doorman.
* **Παράκαμψη:** Εάν ενεργοποιηθεί, το σύστημα θα αγνοεί εντελώς όλα τα σήματα που λαμβάνονται από την κλειδαριά. Μετά την επεξεργασία, κάντε κλικ στην Υποβολή για επιβεβαίωση.

### ***Απομακρυσμένη Διαμόρφωση***

* Μεταβείτε στο **Ρύθμιση συσκευής** σελίδα, κάντε κλικ στη σειρά της συσκευής Κλειδαριάς Πόρτας και επιλέξτε “**Απομακρυσμένη Διαμόρφωση**.”

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/xHvZ8cSzB08mZSiAhzBq/Unknown%20image)

* **Ένταση:** Επιλέξτε επίπεδο έντασης της κλειδαριάς: **Ανενεργό, Χαμηλό και Υψηλό**.
* **Γλώσσα:** Επιλέξτε γλώσσα της κλειδαριάς: **Αγγλικά, Δανικά, Νορβηγικά και Σουηδικά**.
* **Αυτόματο Κλείδωμα:** Επιλέξτε για ενεργοποίηση/απενεργοποίηση της λειτουργίας αυτόματου κλειδώματος. Όταν η λειτουργία αυτόματου κλειδώματος είναι ενεργοποιημένη, η πόρτα θα κλειδώνει αυτόματα εντός 2 δευτερολέπτων μετά το κλείσιμό της. Εάν η πόρτα είναι ξεκλείδωτη αλλά δεν ανοίγει, θα επανέλθει στην κλειδωμένη κατάσταση εντός 5 δευτερολέπτων.

Σε λειτουργία ασφαλούς κλειδώματος, η λειτουργία αυτόματου κλειδώματος είναι απενεργοποιημένη. Ανατρέξτε στην ενότητα Τοπική Λειτουργία παρακάτω για λεπτομέρειες.

* **Αποκλεισμός Κωδικού Χρήστη: (Μόνο για την κλειδαριά Yale Doorman L3)** Αυτό προορίζεται για τον αποκλεισμό κωδικών χρήστη σε λειτουργία ασφαλούς κλειδώματος. Όταν είναι ενεργοποιημένο, ο χρήστης δεν μπορεί να ξεκλειδώσει με κανέναν κωδικό τοπικά ή απομακρυσμένα, η κλειδαριά μπορεί να ανοιχτεί μόνο με ετικέτα κλειδιού.

Μετά την επεξεργασία, κάντε κλικ στην Υποβολή για επιβεβαίωση.

### ***Λειτουργία***

**Τοπική Λειτουργία**

1. Κλείστε την πόρτα.
2. Εάν το Αυτόματο Κλείδωμα είναι ενεργοποιημένο, η πόρτα θα κλειδώσει αυτόματα εντός 2 δευτερολέπτων. Εάν το Αυτόματο Κλείδωμα είναι απενεργοποιημένο, πατήστε το κουμπί κλειδώματος για να κλειδώσετε την πόρτα.

**Οπλίστε το σύστημα όταν η πόρτα είναι κλειδωμένη**

1. Όταν η πόρτα είναι κλειδωμένη, οπλίστε το σύστημα πατώντας και κρατώντας το κουμπί κλειδώματος για 2 δευτερόλεπτα, και στη συνέχεια εισάγοντας κωδικούς χρήστη ή παρουσιάζοντας την ετικέτα / ετικέτα + PIN.
2. Πατήστε ξανά το κουμπί κλειδώματος. Η κλειδαριά θα ανακοινώσει όταν είναι οπλισμένη.

**Ξεκλειδώστε την πόρτα και αφοπλίστε το σύστημα**

1. Παρουσιάστε την Ετικέτα ή Ετικέτα + PIN, ή εισάγετε Κωδικό Χρήστη, και στη συνέχεια πατήστε το κουμπί ξεκλειδώματος.
2. Αν το σύστημα δεν είναι οπλισμένο, ξεκλειδώστε την πόρτα.

Αν το σύστημα είναι οπλισμένο, ξεκλειδώστε την πόρτα και αφοπλίστε το σύστημα.

### **Λειτουργία Ασφαλείας**

Με τη Λειτουργία Ασφαλείας, η πόρτα είναι ασφαλώς κλειδωμένη τόσο από μέσα όσο και από έξω. Η πόρτα μπορεί να ανοιχτεί εξωτερικά μόνο με καταχωρημένο κωδικό χρήστη ή ετικέτες κλειδιών, ή με το τηλεχειριστήριο της κλειδαριάς από μέσα και από έξω.

**(Μόνο για την κλειδαριά Yale Doorman L3)** Εάν ο αποκλεισμός κωδικών χρήστη είναι ενεργοποιημένος, δεν μπορείτε να ξεκλειδώσετε με τηλεχειριστήριο ή με οποιονδήποτε κωδικό χρήστη. Η κλειδαριά μπορεί να ανοιχτεί μόνο με ετικέτα. Όταν η πόρτα ανοιχτεί, η λειτουργία ασφαλείας απενεργοποιείται.

Για να κλειδώσετε την πόρτα σε λειτουργία ασφαλείας:

1. Ανοίξτε την πόρτα.
2. Πατήστε προς τα κάτω το κουμπί στο εμπρόσθιο μέρος της κλειδαριάς.
3. Κλείστε την πόρτα.
4. Κλειδώστε την πόρτα με διαπιστευτήρια (κωδικός χρήστη, ετικέτα κλειδιού ή ετικέτα κλειδιού + PIN)

### **Απομακρυσμένη Λειτουργία**

**Ελέγξτε την κατάσταση της πόρτας και της κλειδαριάς**

Μεταβείτε στο **Κύρια Σελίδα - Συσκευή** σελίδα, θα εμφανιστεί η κατάσταση της πόρτας και της κλειδαριάς.

* Πόρτα (Ανοικτή / Κλειστή)
* Κλειδαριά (Ξεκλείδωτη / Κλειδωμένη / Κλειδωμένη σε Λειτουργία Ασφαλείας)

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/0vt7DDBIHhihY6M4rtQD/Unknown%20image)

**Εναλλαγή Κλειδώματος και Ξεκλειδώματος της πόρτας**

1. Εναλλαγή από Κλείδωμα σε Ξεκλείδωμα και στη συνέχεια εισαγάγετε Κωδικό Χρήστη. Η πόρτα ξεκλειδώνει.
2. Εναλλαγή από Ξεκλείδωμα ![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/gHchwol8dNVBRKwMZJv6/Unknown%20image) σε Κλείδωμα ![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/6ODF1bsA6m3ElUoLPM5Q/Unknown%20image). Η πόρτα κλειδώνει.

{% hint style="success" %}
**(Σε λειτουργία ασφαλείας)** Όταν η πόρτα είναι κλειδωμένη σε λειτουργία ασφαλείας, αλλά ο αποκλεισμός κωδικών χρήστη είναι απενεργοποιημένος, η κλειδαριά μπορεί ακόμα να ανοιχτεί με απομακρυσμένη εναλλαγή με κωδικό χρήστη. (Για V2N και L3)
{% endhint %}

### **Αυτόματο Κλείδωμα**

Η λειτουργία Αυτόματου Κλειδώματος μπορεί να ενεργοποιηθεί για κάθε μεμονωμένη κλειδαριά. Ανατρέξτε στην ενότητα απομακρυσμένης διαμόρφωσης για λεπτομέρειες. Όταν η λειτουργία Αυτόματου Κλειδώματος είναι ενεργοποιημένη, η πόρτα θα κλειδώνει αυτόματα εντός 2 δευτερολέπτων μετά το κλείσιμό της. Εάν η πόρτα είναι ξεκλείδωτη αλλά δεν ανοίγει, θα επανέλθει στην κλειδωμένη κατάσταση εντός 5 δευτερολέπτων.

Σε λειτουργία ασφαλούς κλειδώματος, το αυτόματο κλείδωμα είναι απενεργοποιημένο. Ανατρέξτε στην ενότητα Τοπική Λειτουργία για λεπτομέρειες.

### **Αρχείο Λειτουργιών**

Το σύστημα θα αναφέρει τοπικές ενέργειες της κλειδαριάς πόρτας χρησιμοποιώντας διαπιστευτήρια χρήστη (Κωδικός Χρήστη, Ετικέτες), συμπεριλαμβανομένων ενεργειών όπως κλείδωμα/ξεκλείδωμα της πόρτας, οπλισμός/αφοπλισμός του συστήματος, και συμβάντα σφαλμάτων όπως Υπέρβαση Προσπαθειών Πρόσβασης, Αλλαγή Αγκύρωσης (Hook Bolt Change), Αποτυχία Κλειδώματος, Κακό Floating ID, και Μπλοκάρισμα Deadbolt. Επίσης θα αναφέρει απομακρυσμένες προσθήκες ή διαγραφές χρηστών κλειδαριάς (Κωδικός Χρήστη, Ετικέτα). Παρακαλούμε ελέγξτε τη σελίδα συμβάντων για λεπτομέρειες.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/8XL902kJR1xhiQbankDQ/Unknown%20image)
