# VESTA-429N

## Ασύρματοι ανιχνευτές διπλής τεχνολογίας VESTA με αντιστάσεις EOL G3

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FI8aEMY8z6LqHQukSyiuO%2Fimage.png?alt=media&#x26;token=6a4a273f-9a49-4045-a262-311d419a39ff" alt=""><figcaption></figcaption></figure>

#### PLUG & PLAY ΜΕ ΤΗ VESTA

{% hint style="success" %}

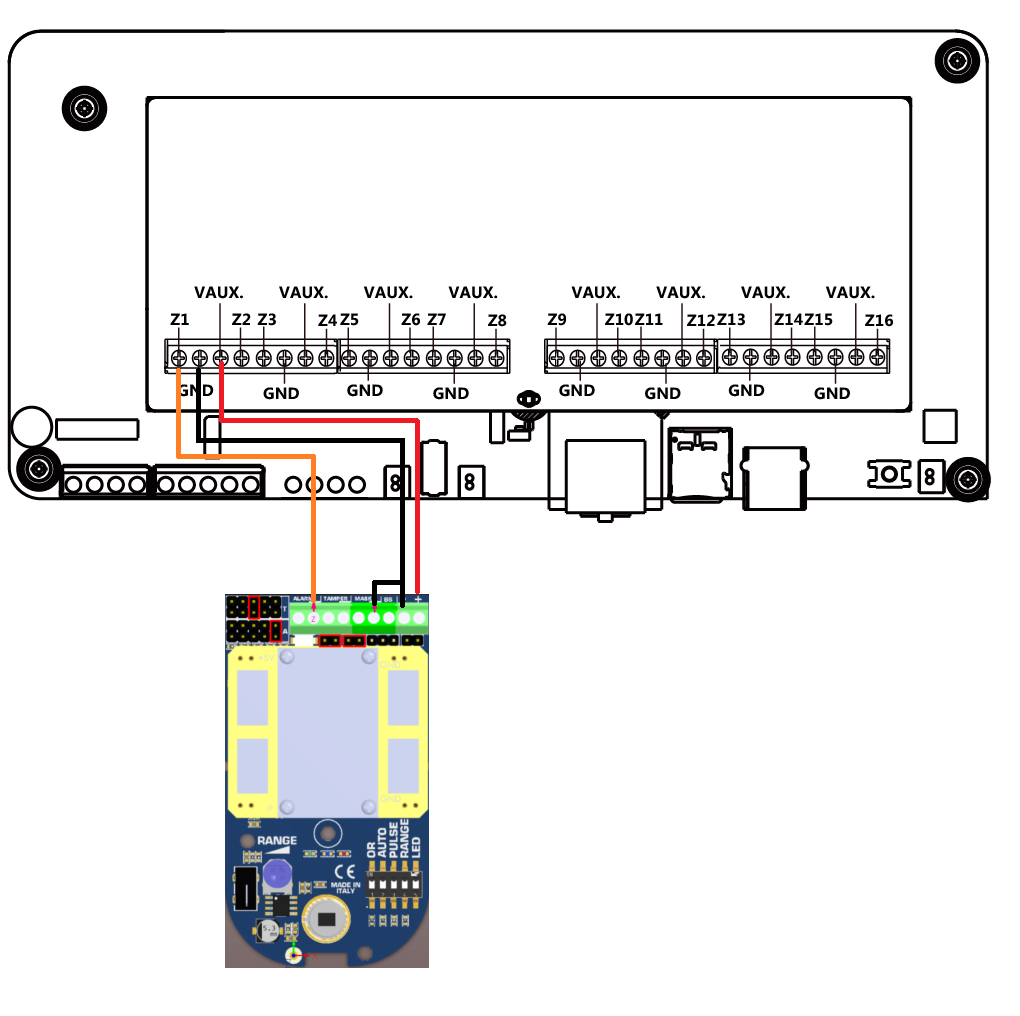

Οδηγός καλωδίωσης με ΠΙΝΑΚΑ VESTA HYBRID:&#x20;
{% endhint %}

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FAU6VTlzK4CmZDHZ0QuFc%2Fimage.png?alt=media&#x26;token=2d98e14d-9e41-4dcb-93c0-00e1f0ccd4f0" alt=""><figcaption></figcaption></figure>

### ΕΙΣΑΓΩΓΗ

Οι ενσύρματοι ανιχνευτές VESTA αποτελούν την καλύτερη επιλογή για οικιακές και βιομηχανικές εγκαταστάσεις στον τομέα της ασφάλειας. Χρησιμοποιούν μόνο ψηφιακά PIR, αποφεύγοντας έτσι τη μετατροπή που γενικά πρέπει να γίνει σε παραδοσιακούς ανιχνευτές, όπου το αναλογικό PIR ενισχύεται και μετατρέπεται σε ψηφιακό. Χάρη στην ΠΛΗΡΩΣ ψηφιακή τεχνολογία, ο ανιχνευτής είναι πολύ πιο ακριβής στην ανίχνευση εισβολών και δεν επηρεάζεται από αλλοιώσεις όπως: λευκό φως, υπεριώδες φως, θερμοκρασία, κίνηση αέρα λόγω θερμαντικών/ψυκτικών συστημάτων και είναι απολύτως ανοσοποιημένος σε εκπεμπόμενες και αγώγιμες ηλεκτρομαγνητικές παρεμβολές. Οι ανιχνευτές ProLine είναι εξοπλισμένοι με φακούς σχεδιασμένους από την AMC και κατασκευασμένους από την Fresnel Technologies, Inc. Η τεχνολογία LODIFF® για την κατασκευή οπτικών σε συνδυασμό με τα υλικά POLY IR® κάνουν το προϊόν υψηλής ποιότητας και αποδοτικότητας. Όλοι οι ανιχνευτές ProLine είναι ανθεκτικοί σε κατοικίδια μέχρι 15 κιλά, με γωνία 100 μοιρών. Ο αισθητήρας είναι εξοπλισμένος με μικροκύματα τελευταίας γενιάς, με πολύ χαμηλό επίπεδο θορύβου, και μπορεί να παραδοθεί με διαφορετικές συχνότητες σύμφωνα με τη νομοθεσία των επιμέρους χωρών.

<table data-view="cards"><thead><tr><th></th><th></th><th></th><th data-hidden data-card-cover data-type="files"></th></tr></thead><tbody><tr><td><p><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FYmPwUY1un8PcK1PU0RDo%2Fimage.png?alt=media&#x26;token=c38b6a8f-eb9c-4367-9246-edc7fdd2b191" alt="" data-size="original"></p><p>Προστασία από λευκό φως Ο ανιχνευτής φιλτράρεται ψηφιακά από το λευκό φως.</p></td><td></td><td></td><td></td></tr><tr><td><p><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FAj0xi4y8QgucZZr2ihsB%2Fimage.png?alt=media&#x26;token=59215a7e-8cf4-4c82-8f92-4155bafb104b" alt="" data-size="original"></p><p>Πλήρως ψηφιακό PIR Ο ανιχνευτής δεν έχει αναλογικά εξαρτήματα, το πλήρως ψηφιακό PIR συνδέεται απευθείας με τον μικροεπεξεργαστή.</p></td><td></td><td></td><td></td></tr><tr><td><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Faoxhxa7LmQzFeBjbjfax%2Fimage.png?alt=media&#x26;token=500eeb84-0132-4645-9b3a-aa85a422b6ff" alt="" data-size="original"></td><td>Υψηλή προστασία RFI Χάρη στην πλήρη απουσία παραδοσιακών ενισχυτών, ο ανιχνευτής έχει πολύ υψηλή ανοσία σε RFI.</td><td></td><td></td></tr><tr><td><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FT6zfMNH7Y5oX2o8WguOl%2Fimage.png?alt=media&#x26;token=3dbe7a8c-a57e-4b4a-9c7a-ebb67d551548" alt="" data-size="original"></td><td>Ανοσία σε κατοικίδια Όλοι οι ανιχνευτές μας είναι ανθεκτικοί σε κατοικίδια έως 15 κιλά, χάρη στο νέο σχεδιασμό φακού σε συνδυασμό με το ψηφιακό σύστημα ανάλυσης.</td><td></td><td></td></tr><tr><td><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FUUygyfqeF5FwAfCZCCba%2Fimage.png?alt=media&#x26;token=2174e46a-256e-4f8e-83ec-704487e1dba4" alt="" data-size="original"></td><td>Σταθερότητα σε υπεριώδες POLY IR®4 υλικό για φακούς Το υλικό του φακού είναι POLY IR®. Προσφέρει τον καλύτερο συνδυασμό διαπερατότητας, περιβαλλοντικής σταθερότητας και χρώματος από οποιοδήποτε πολυμερές. Υλικά διαθέσιμα για την περιοχή 8-14 μικρόν του υπέρυθρου.</td><td></td><td></td></tr><tr><td><p><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FRFzRWHLxD45NIveFNoyz%2Fimage.png?alt=media&#x26;token=77d1ceeb-cf4f-47e0-80b9-90e3473a1b50" alt="" data-size="original"></p><p>Τεχνολογία φακού Fresnel LODIFF® Ο πίνακας φακών είναι κατασκευασμένος με τοποθέτηση κομματιών φακών LODIFF®. Αυτοί οι φακοί προσφέρουν σημαντικά βελτιωμένη απόδοση σε σχέση με τους τυπικούς φακούς Fresnel με σταθερό πλάτος αυλακιού.</p></td><td></td><td></td><td></td></tr></tbody></table>

### ΔΙΑΔΙΚΑΣΙΑ ΕΓΚΑΤΑΣΤΑΣΗΣ

* Χρησιμοποιώντας ένα λεπτό κατσαβίδι, χαλαρώστε τη βίδα στο κάτω μέρος και ανοίξτε τη θήκη (βλ. σχήμα 1)
* Αφαιρέστε την πλακέτα PCB από τη βάση ανασηκώνοντας στις στηρίξεις ABS (βλ. σχήμα 2)
* Τρυπήστε το σημείο έκπληξης (knock) στη βάση της κάλυψης στο επιθυμητό σημείο για στερέωση (ή χρησιμοποιήστε την προαιρετική περιστρεφόμενη βάση που δεν είναι πιστοποιημένη IMQ)
* Τρυπήστε το knock στη βάση και στερεώστε μια βίδα ανάμεσα στον τοίχο και την κάλυψη για προστασία από παραβίαση πίσω (βλ. σχ.2)
* συνιστώμενο ύψος από 1,8μ έως 2,2μ
* περάστε το καλώδιο στην πίσω υποδοχή και έξω από την οπή πάνω
* Συνδέστε τους ακροδέκτες ακολουθώντας τις συνδέσεις που εμφανίζονται στο σχήμα.

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fc5Jd5EDpXihM1MO9tIK0%2Fimage.png?alt=media&#x26;token=ad3c305b-97a4-4c57-904c-aaea817d6f3d" alt=""><figcaption><p>Εικ. 1</p></figcaption></figure>

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FIqWCUaddYemVCpcrshRs%2Fimage.png?alt=media&#x26;token=9549108b-b5fc-4070-b823-faf229859715" alt=""><figcaption><p>Εικ. 2 </p></figcaption></figure>

{% hint style="warning" %}
ΣΗΜΕΙΩΣΗ: μην καλύπτετε, μερικώς ή πλήρως, το πεδίο όρασης του ανιχνευτή ΣΗΜΕΙΩΣΗ: η λειτουργία ανοσίας σε κατοικίδια δεν είναι πιστοποιημένη από IMQ
{% endhint %}

### ΛΕΙΤΟΥΡΓΙΕΣ LED

Κατά τη κανονική λειτουργία:

* <mark style="color:πράσινο;">**ΠΡΑΣΙΝΟ LED**</mark>: Συναγερμός PIR
* <mark style="color:κίτρινο;">**ΚΙΤΡΙΝΟ LED**</mark>: Συναγερμός MW
* <mark style="color:μπλε;">**ΜΠΛΕ LED**</mark>: Γενικός Συναγερμός (PIR και MW)
* ΕΚΔΟΣΗ AM: σε περίπτωση μάσκας, το LED που αντιστοιχεί στην τεχνολογία που έχει καλυφθεί αναβοσβήνει με το άνοιγμα των επαφών συναγερμού με επαφή MASK έκδοση AM (anti-masking έκδοση) Η έκδοση AM παρέχει συνεχόμενο αυτοέλεγχο, σε περίπτωση ανωμαλίας που διαρκεί πάνω από 15 δευτερόλεπτα ο αισθητήρας θα αναφέρει τις ακόλουθες ενδείξεις:
* ΤΡΟΦΟΔΟΣΙΑ ΕΚΤΟΣ ΟΝΟΜΙΣΤΙΚΩΝ ΟΡΙΩΝ: Εναλλασσόμενο αναβόσβημα κίτρινου και πράσινου LED με ανοικτή επαφή Mask
* ΑΥΤΟΕΛΕΓΧΟΣ ΠΕΔΙΟΥ PIR πράσινο LED αναβοσβήνει με ανοικτή επαφή MASK
* ΑΥΤΟΕΛΕΓΧΟΣ ΠΕΔΙΟΥ MW κίτρινο LED αναβοσβήνει με ανοικτή επαφή MASK

### ΡΥΘΜΙΣΗ ΚΑΙ ΣΥΝΔΕΣΗ

Dip 1--> off = LED απενεργοποιημένο - on = LED ενεργοποιημένο\*

Dip 2 --> off = εμβέλεια 15μ - on = εμβέλεια 7μ&#x20;

Dip 3 --> off =1 παλμός - on = 2 παλμοί&#x20;

Dip 4 - 5 --> OFF-OFF = ΚΑΙ ON-OFF = Ή ON-ON = ΑΥΤΟΜΑΤΟ Ή\*&#x20;

Trimmer Εμβέλειας = χρησιμοποιείται μόνο για MW&#x20;

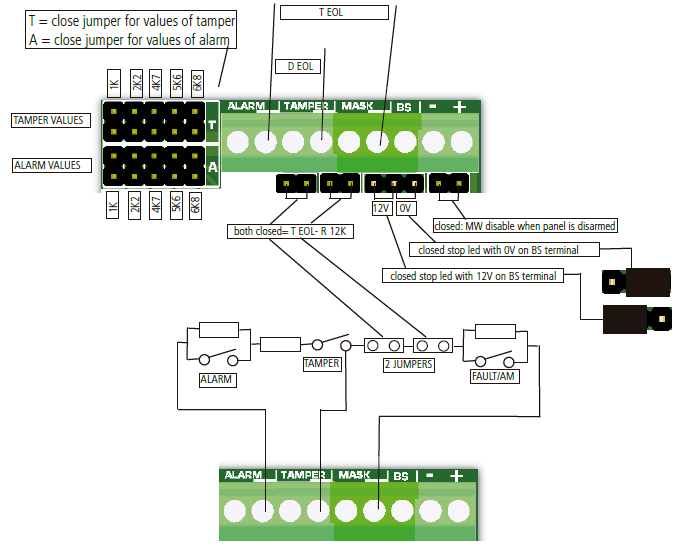

Jumper T - A - EOL ανοιχτός = όλες οι επαφές ελεύθερες χωρίς αντιστάσεις&#x20;

Jumper T - A - EOL κλειστός = διπλή εξισορρόπηση (βλ. παρακάτω τιμές)&#x20;

ΣΥΝΑΓΕΡΜΟΣ: ακροδέκτες NC (Jumper EOL ανοιχτός)&#x20;

Παραβίαση (Tamper): ακροδέκτες NC (Jumper EOL ανοιχτός)&#x20;

MASK: ακροδέκτης NC (με jumper EOL ανοιχτό - μόνο για έκδοση AM)&#x20;

BS: ακροδέκτης για απομακρυσμένο έλεγχο LED και MW&#x20;

DT2AM + και - = ΤΡΟΦΟΔΟΣΙΑ: παροχή ισχύος 9 - 15Vcc @ 27 mA ονομαστικό

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FlOgwKe9PtYKJH91AD6eH%2Fimage.png?alt=media&#x26;token=ac23426d-2e8b-4578-a4dc-e3bc733d0928" alt=""><figcaption></figcaption></figure>

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FW43v0TmU9xudRG2iy8iE%2Fimage.png?alt=media&#x26;token=c3f5a621-e185-42ed-ac2b-9de54532e468" alt=""><figcaption></figcaption></figure>

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FCOjmUBWSw797zkdA7oIP%2Fimage.png?alt=media&#x26;token=ff6b8cbe-2aa2-4140-8e2a-c4f6ec1eb276" alt=""><figcaption></figcaption></figure>

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fe5ssRIPHnbTbXjhWHjjq%2Fimage.png?alt=media&#x26;token=4d495c92-d3bc-4be3-a7a3-946aff631c53" alt=""><figcaption><p>Δελτίο τεχνικών χαρακτηριστικών</p></figcaption></figure>

\
ΠΛΑΓΙΑ ΘΕΑ
