# VESTA-357

**VST-892EX-BUS**

## **Ενσύρματη εξωτερική κάμερα ανίχνευσης κίνησης PIR για BUS**&#x20;

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FZPD4HPW2nig8dM5uvDKy%2Fimage.png?alt=media&#x26;token=5974c500-06bd-40bd-8ca5-c9d1eeefa79a" alt=""><figcaption></figcaption></figure>

Το VST-892EX-BUS είναι ενσύρματη εξωτερική κάμερα παθητικού υπέρυθρου (PIR) ανιχνευτή κίνησης. Είναι ικανή να στέλνει ενσύρματα σήματα και ληφθείσες εικόνες (ποιότητα εικόνας έως και 640 x 480 pixels) μέσω BUS στον Πίνακα Ελέγχου μετά από ανίχνευση κίνησης.

Με δυνατότητα νυχτερινής φωτισμού, περίβλημα ανθεκτικό στην UV ακτινοβολία και αδιάβροχη κατά πρότυπο IPX6, το VST-892EX-BUS είναι ιδανικό για αυλές, γκαζόν, πύλες, εξωτερικούς διαδρόμους και περάσματα.

Η εξωτερική κάμερα PIR σχεδιάστηκε με τυπικό εύρος ανίχνευσης 10 μέτρων όταν τοποθετείται σε ύψος 2,3 μέτρων από το έδαφος. Προσφέρει αντοχή σε κατοικίδια έως 60 κιλά με τρία επιλεγόμενα επίπεδα ευαισθησίας για προσαρμογή σε διάφορα περιβάλλοντα.

Επιπλέον, το VST-892EX-BUS είναι σχεδιασμένο με ψηφιακό ανιχνευτή εγγύτητας. Η λειτουργία anti-masking επιτρέπει την ανίχνευση οποιασδήποτε προσπάθειας να τυφλωθεί ο ανιχνευτής τοποθετώντας αντικείμενα στο πεδίο ορατότητάς του.

Υποστηρίζεται απομακρυσμένη διαμόρφωση για την κάμερα ανίχνευσης κίνησης PIR. Εκτός από την ρύθμιση του DIP Switch, οι χρήστες μπορούν επίσης να ενεργοποιήσουν/απενεργοποιήσουν τη λειτουργία double knock και την αντοχή σε κατοικίδια, και να ρυθμίσουν την ευαισθησία της κάμερας PIR από τη σελίδα του Πίνακα Ελέγχου ή το Home Portal Server.

## ***Αναγνώριση των Μερών***

![](https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F1a1bwfMnWzKgfNId2c7J%2F1.jpeg?alt=media)

1. **Ψηφιακός Ανιχνευτής Προσέγγισης**

Ο ψηφιακός ανιχνευτής εγγύτητας χρησιμοποιείται για να εντοπίζει οποιαδήποτε προσπάθεια κάλυψης (μπλοκαρίσματος) από εισβολέα.

2. **Ενδεικτική LED (Κόκκινη)**

Η ενδεικτική λυχνία LED χρησιμοποιείται για να δείχνει την κατάσταση του συστήματος.

3. **Φλας LED**

Η LED φλας παρέχει επαρκές φως για λήψη εικόνας σε συνθήκες χαμηλού φωτισμού.

4. **IR αισθητήρας**

Ο αισθητήρας προορίζεται να ανιχνεύει κινούμενα αντικείμενα.

5. **Φακός Κάμερας PIR**
6. **Εσωτερική προστασία από βίαιη αφαίρεση (Tamper)**
7. **Κουμπί Δοκιμής & Εκμάθησης**

\- Πατήστε το κουμπί μία φορά για να εισέλθετε σε λειτουργία δοκιμής για 10 λεπτά.

8. **Μπλοκ Διπλού Διακόπτη (DIP Switch)**

Υπάρχουν 8 DIP switches για ρύθμιση των λειτουργιών & των επιπέδων ευαισθησίας ανίχνευσης.

9. **Διακόπτης γέφυρας τερματικού αντιστάτη**

Όταν η κάμερα PIR είναι συνδεδεμένη ως η πιο απομακρυσμένη συσκευή BUS σε μία γραμμή BUS, παρακαλώ θέστε τον τερματικό αντιστάτη (jumper) της κάμερας PIR και τον Jumper Switch της πρώτης συσκευής BUS (συνήθως του Υβριδικού Πίνακα) στη θέση ON για να λειτουργήσουν ως τερματικοί αντιστάτες. Η ικανότητα επικοινωνίας της συνδεδεμένης γραμμής BUS θα βελτιωθεί.

**Γέφυρα On:** Η σύνδεση jumper εισάγεται, συνδέοντας τις δύο ακίδες.

**Γέφυρα Off:** Η σύνδεση jumper αφαιρείται ή «**παρκαρισμένη**” σε έναν ακροδέκτη.

* Εάν το jumper είναι OFF, η ικανότητα επικοινωνίας είναι σε κανονικό επίπεδο.
* Εάν ο jumper είναι ON, η ικανότητα επικοινωνίας θα βελτιωθεί.

10. **Τερματικό BUS**
11. **Οπή καλωδίωσης BUS**
12. **Βάση στερέωσης**
13. **Γάντζοι**
14. **Οπές Στερέωσης**

## ***Ενδεικτική λυχνία LED***

Όταν ενεργοποιηθεί, η ενδεικτική LED θα ανάβει στις ακόλουθες συνθήκες:

* Όταν η κάμερα PIR βρίσκεται σε κατάσταση βλάβης (tamper open ή συνεχιζόμενες συνθήκες κάλυψης), κάθε φορά που μεταδίδει ανιχνευμένη κίνηση, η LED θα αναβοσβήνει μία φορά.
* Αφού πατηθεί το κουμπί δοκιμής μία φορά για να εισέλθει σε Λειτουργία Δοκιμής, η LED θα αναβοσβήσει για 60 δευτερόλεπτα για να υποδείξει ότι η κάμερα PIR θερμαίνεται.
* Σε Λειτουργία Δοκιμής, η LED θα αναβοσβήσει μία φορά κάθε φορά που ανιχνεύεται κίνηση.

Το LED δεν θα αναβοσβήσει εάν η κάμερα PIR είναι σε κανονική κατάσταση και δεν βρίσκεται σε λειτουργία δοκιμής.

{% hint style="warning" %}
Σημείωση:

Η ενδεικτική LED μπορεί να ενεργοποιηθεί θέτοντας τον DIP Switch 2 στη θέση ON. Παρακαλώ ανατρέξτε στο **Πίνακας Θέσης DIP Switch** παρακάτω για λεπτομέρειες.
{% endhint %}

* Η ενδεικτική LED μπορεί να ενεργοποιηθεί θέτοντας τον DIP Switch 2 στη θέση ON. Παρακαλώ ανατρέξτε στο **Πίνακας Θέσης DIP Switch** παρακάτω για λεπτομέρειες.

## ***Λήψη Εικόνας***

Όταν το σύστημα συναγερμού είναι οπλισμένο, η κάμερα PIR θα καταγράψει 1, 3 ή 6 εικόνες συναγερμού με ανάλυση 640 x 480 ή 320 x 240 (προγραμματιζόμενη από τον Πίνακα Ελέγχου) μετά από ανίχνευση κίνησης. Μπορείτε επίσης να ζητήσετε χειροκίνητα από την κάμερα PIR να τραβήξει μια φωτογραφία μέσω του Πίνακα Ελέγχου. Οι ληφθείσες εικόνες θα μεταφερθούν στον Πίνακα Ελέγχου για οπτική επαλήθευση του συναγερμού.

{% hint style="warning" %}
Σημείωση:

Εάν η κάμερά σας PIR είναι εγκατεστημένη σε θέση όπου το πεδίο όρασης της κάμερας είναι ένα πολύπλοκο περιβάλλον με έντονο φως ή πολλά χρώματα, οι ληφθείσες εικόνες θα έχουν μεγάλο μέγεθος αρχείου, πιθανώς οδηγώντας σε αποκοπή κατά τη μετάδοση των εικόνων στον Πίνακα Ελέγχου.
{% endhint %}

## ***Χρόνος Προθέρμανσης***

Η κάμερα PIR θα θερμανθεί για 60 δευτερόλεπτα όταν ενεργοποιηθεί από τον Πίνακα Ελέγχου με την είσοδο σε οπλισμένη λειτουργία.

## ***Λειτουργία Δοκιμής***

* Η κάμερα PIR μπορεί να τεθεί σε Λειτουργία Δοκιμής για 10 λεπτά πατώντας το κουμπί δοκιμής μία φορά.
* Σε Λειτουργία Δοκιμής, οι λειτουργίες λήψης εικόνας είναι απενεργοποιημένες. Η ενδεικτική LED θα αναβοσβήνει μία φορά κάθε φορά που ανιχνεύεται κίνηση.
* Η κάμερα PIR θα εξέλθει αυτόματα από τη Λειτουργία Δοκιμής μετά από 10 λεπτά και θα επιστρέψει σε κανονική λειτουργία.
* Σε Λειτουργία Δοκιμής, η ενδεικτική LED πρέπει να είναι ενεργοποιημένη θέτοντας τον DIP Switch 2 στη θέση ON, και η λειτουργία Double Knock πρέπει να είναι απενεργοποιημένη θέτοντας τον DIP Switch 7 στη θέση OFF, για να μπορούν οι χρήστες να δοκιμάσουν το εύρος ανίχνευσης.

## ***Λειτουργία Double Knock***

* Η κάμερα PIR διαθέτει λειτουργία διπλού χτυπήματος. Εάν η λειτουργία διπλού χτυπήματος ενεργοποιηθεί, η κάμερα PIR θα αναφέρει συναγερμό στον πίνακα ελέγχου μόνο αν ανιχνευθούν δύο κινήσεις εντός 10 δευτερολέπτων. Εάν η λειτουργία διπλού χτυπήματος απενεργοποιηθεί, η κάμερα PIR θα αναφέρει συναγερμό στον πίνακα ελέγχου όταν ανιχνευθεί κίνηση.

## ***Πίνακας Θέσης DIP Switch***

Η λειτουργία κάθε DIP Switch αναφέρεται στον παρακάτω πίνακα. Ο DIP Switch είναι είτε ON είτε OFF. Η πάνω θέση υποδεικνύει ON και η κάτω θέση υποδεικνύει OFF.

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FZnFl8KDEXERjORW8L46b%2F10.png?alt=media&#x26;token=736da327-16bb-44ca-8a0e-f38d5fa0e76d" alt=""><figcaption></figcaption></figure>

{% hint style="warning" %}
Σημείωση:

Μετά την αλλαγή των ρυθμίσεων του Dip Switch, παρακαλώ επανενεργοποιήστε την κάμερα PIR για να εφαρμοστούν οι νέες ρυθμίσεις του Dip Switch.
{% endhint %}

## ***Απομακρυσμένη ρύθμιση***

* Η κάμερα ανίχνευσης κίνησης PIR υποστηρίζει απομακρυσμένη ρύθμιση της λειτουργίας double knock, της ευαισθησίας και της αντοχής σε κατοικίδια.
* Όταν η κάμερα PIR ενεργοποιείται, η λειτουργία double knock καθορίζεται από τη ρύθμιση DIP SW7, η ευαισθησία καθορίζεται από τα DIP SW5 & SW6, και η αντοχή σε κατοικίδια καθορίζεται από το DIP SW8. Οι χρήστες μπορούν είτε να ρυθμίσουν τους DIP Switches είτε απομακρυσμένα να αλλάξουν τις ρυθμίσεις double knock, ευαισθησίας και αντοχής σε κατοικίδια στη σελίδα του Πίνακα Ελέγχου ή στο Home Portal Server. Η απομακρυσμένη ρύθμιση θα υπερισχύσει των ρυθμίσεων των DIP Switch.

### **Ιστοσελίδα Πίνακα Ελέγχου**:

1. Στην τοπική ιστοσελίδα του Πίνακα, μεταβείτε στη σελίδα Επεξεργασία Συσκευής και εισάγετε τη ρύθμιση της κάμερας PIR στην ενότητα Ρύθμιση Αισθητήρα. Κάντε κλικ στο OK για επιβεβαίωση.

Παρακαλώ ανατρέξτε στον παρακάτω πίνακα για λεπτομέρειες διαμόρφωσης. Για παράδειγμα, εάν θέλετε να απενεργοποιήσετε τη λειτουργία double knock και να ρυθμίσετε το επίπεδο Ευαισθησίας σε Χαμηλό, μπορείτε να εισάγετε 00.

| **Διαμόρφωση IR** | **Double Knock** | **Ευαισθησία**                        | **Ανοχή Κατοικιδίων** |
| ----------------- | ---------------- | ------------------------------------- | --------------------- |
| 00                | Όχι              | Χαμηλό                                | Ναι                   |
| 20                | Όχι              | Μεσαία                                | Ναι                   |
| 40                | Όχι              | Υψηλό                                 | Ναι                   |
| 60                | Όχι              | Αντοχή σε κατοικίδια απενεργοποιημένη | Όχι                   |
| 80                | Ναι              | Χαμηλό                                | Ναι                   |
| A0                | Ναι              | Μεσαία                                | Ναι                   |
| C0                | Ναι              | Υψηλό                                 | Ναι                   |
| E0                | Ναι              | Αντοχή σε κατοικίδια απενεργοποιημένη | Όχι                   |

### **Διακομιστής Home Portal**:

1. Στο Home Portal Server, μεταβείτε στη σελίδα Ρύθμισης Συσκευής, κάντε κλικ στη γραμμή της συσκευής VST-892EX και επιλέξτε «IR Configuration».
2. Επιλέξτε τη λειτουργία Double Knock (Ενεργοποίηση/Απενεργοποίηση), την Ευαισθησία (Υψηλή/Μεσαία/Χαμηλή) και την Αντοχή σε κατοικίδια (Ενεργοποίηση/Απενεργοποίηση) από το αναδυόμενο μενού και κάντε κλικ στο «Υποβολή» για να επιβεβαιώσετε τη ρύθμιση.

## ***Σήμα Εποπτείας***

* Μετά την εγκατάσταση, η κάμερα PIR θα μεταδίδει αυτόματα σήματα επιτήρησης περιοδικά στον Πίνακα Ελέγχου σε τυχαία διαστήματα 20-30 δευτερολέπτων.

## ***Προστασία Tamper***

* Η κάμερα PIR προστατεύεται από έναν εσωτερικό διακόπτη tamper ο οποίος συμπιέζεται όταν η κάμερα PIR καρφώνεται στη βάση στήριξης. Όταν η κάμερα PIR αφαιρεθεί από τη βάση στήριξης, ο διακόπτης tamper θα ενεργοποιηθεί και η κάμερα PIR θα στείλει σήμα tamper open στον πίνακα ελέγχου για να υπενθυμίσει στον χρήστη αυτή την κατάσταση.

## ***Αντι-Κάλυψη (Anti-Masking)***

* Η κάμερα PIR διαθέτει ψηφιακό ανιχνευτή προσέγγισης που μπορεί να ανιχνεύσει οποιεσδήποτε προσπάθειες κάλυψης (απόφραξης) από εισβολέα.
* Όταν εντοπιστεί ένα γεγονός κάλυψης και η κατάσταση κάλυψης διαρκέσει 3 λεπτά, το VST-892EX-BUS θα στείλει σήμα συναγερμού κάλυψης στον Πίνακα Ελέγχου για να ειδοποιήσει τον χρήστη για την κατάσταση κάλυψης.
* Μετά την αφαίρεση της κάλυψης/μπλοκαρίσματος για 3 λεπτά, το VST-892EX-BUS θα στείλει σήμα αποκατάστασης στον Πίνακα Ελέγχου.

## ***Τροφοδοτικό***

* Όταν το VST-892EX-BUS είναι ενσύρματα συνδεδεμένο σε Υβριδικό Πίνακα, η τροφοδοσία 13,5V μπορεί να παρέχεται από τον Υβριδικό Πίνακα.

{% hint style="danger" %}
***Προσοχή***&#x20;

* Η ηλεκτρολογική σύνδεση της κάμερας PIR πρέπει να πραγματοποιείται μόνο από πιστοποιημένους τεχνικούς με κατάλληλη γνώση και εκπαίδευση σε ηλεκτρικό εξοπλισμό.
* Πριν από την εγκατάσταση ή οποιαδήποτε εργασία συντήρησης, βεβαιωθείτε ότι η τροφοδοσία έχει αποσυνδεθεί.
  {% endhint %}

## ***Καλωδίωση Εξωτερικής Κάμερας PIR***

* Πριν συνδέσετε την κάμερα PIR στη γραμμή bus του συστήματος, παρακαλώ απενεργοποιήστε την τροφοδοσία.
* Για να βοηθήσετε στις συνδέσεις καλωδίων, τα τερματικά μπλοκ σε κάθε μονάδα συστήματος BUS είναι χρωματικά κωδικοποιημένα.

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FiJeVCYom3KCrTdvJ1owE%2F10.png?alt=media&#x26;token=e46b8d8d-470b-4b9e-a2c2-64e37c997aa3" alt=""><figcaption></figcaption></figure>

* Πολλαπλές συσκευές BUS μπορούν να συνδεθούν σε σειρά στον Υβριδικό Πίνακα. Για βέλτιστη επικοινωνία των συνδεδεμένων συσκευών της γραμμής BUS, βεβαιωθείτε ότι οι διακόπτες jumper των τερματικών αντιστάσεων της πρώτης (συνήθως του Υβριδικού Πίνακα) και της πιο απομακρυσμένης συσκευής BUS σε μια γραμμή BUS έχουν ρυθμιστεί σε ON ώστε να λειτουργούν ως τερματικοί αντιστάτες. Φροντίστε να ενεργοποιήσετε μόνο αυτούς τους 2 διακόπτες jumper και μην ρυθμίζετε τους διακόπτες jumper σε ON για οποιεσδήποτε άλλες συσκευές BUS ενδιάμεσα.

{% hint style="warning" %}
Σημείωση:

Ο αποσπώμενος σχεδιασμός των τερματικών μπλοκ BUS βελτιώνει την αποδοτικότητα εγκατάστασης. Πριν από την καλωδίωση, μπορείτε να αφαιρέσετε τα τερματικά μπλοκ από την πλακέτα PCB για ευκολία στη χρήση και να τα επανατοποθετήσετε μετά την καλωδίωση.

Μετά την αποσύνδεση του ακροδέκτη, κατά την επανατοποθέτηση του ακροδέκτη στη βάση, βεβαιωθείτε ότι τον τοποθετείτε στην ίδια κατεύθυνση για να αποφύγετε πιθανούς κινδύνους.
{% endhint %}

* Λανθασμένες συνδέσεις θα έχουν ως αποτέλεσμα αποτυχία ή λανθασμένη λειτουργία. Ελέγξτε την καλωδίωση και διασφαλίστε τις σωστές συνδέσεις πριν εφαρμόσετε ρεύμα.

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FzU3rf2IoOzi5CJWOPyFB%2F10.png?alt=media&#x26;token=cddde1c0-bda0-426b-a235-7a5826c47eaa" alt=""><figcaption></figcaption></figure>

## ***Ξεκινώντας – Εκμάθηση της κάμερας PIR στον Πίνακα Ελέγχου***

Ακολουθήστε τα παρακάτω βήματα για να καταχωρήσετε τη συσκευή στον Υβριδικό Πίνακα.

Βήμα 1. Συνδέστε τη συσκευή στον Πίνακα. Στη συνέχεια, ενεργοποιήστε τον Πίνακα.

Βήμα 2. Στην ιστοσελίδα του Πίνακα, κάντε κλικ “**Εκμάθηση**” για να εισέλθετε στη σελίδα εκμάθησης.

Βήμα 3. Κάντε κλικ “**Έναρξη**” για να εισέλθετε σε λειτουργία εκμάθησης.

Βήμα 4. Κάντε κλικ “**Προσθήκη**” για να συμπεριλάβετε τη συσκευή στον Πίνακα.

Βήμα 5. Εάν η συσκευή έχει καταχωρηθεί επιτυχώς στον Πίνακα, θα εμφανιστεί στην ενότητα «Καταχωρημένη Συσκευή».

### ***Αναγνώριση***

Το “**Αναγνώριση**” λειτουργία χρησιμοποιείται για να τοποθετήσει μια συγκεκριμένη συσκευή BUS στο ενσύρματο σύστημα BUS. Αυτή η λειτουργία είναι χρήσιμη για να διακρίνει ποια συσκευή είναι ποια, ειδικά σε μια μεγάλη εγκατάσταση όπου περιλαμβάνονται πολλές συσκευές BUS.

Για να εντοπίσετε την κάμερα PIR στο σύστημα BUS:

**Βήμα 1.** Στην ιστοσελίδα του Υβριδικού Πίνακα, κάντε κλικ «Αναγνώριση» κάτω από τη λίστα συσκευών μετά την καταχώριση στήλης της συσκευής κάμερας IR.

**Βήμα 2.** Εάν η κάμερα PIR λάβει το σήμα από τον Υβριδικό Πίνακα, η ιστοσελίδα θα εμφανίσει μήνυμα επιτυχίας και η ενδεικτική LED της κάμερας PIR θα αναβοσβήσει 10 φορές για να δείξει την τοποθεσία της στον χρήστη.

{% hint style="warning" %}
Σημείωση:

Εάν εμφανιστεί μήνυμα χρονικού ορίου στη σελίδα, αυτό σημαίνει ότι η κάμερα PIR δεν έλαβε το σήμα από τον Πίνακα. Ελέγξτε εάν η κάμερα PIR είναι σωστά συνδεδεμένη στον Πίνακα εντός κατάλληλης απόστασης καλωδίωσης.
{% endhint %}

### ***Δοκιμή Περιπάτου***

* Για να βεβαιωθείτε ότι η κάμερα PIR μπορεί να επικοινωνήσει με τον Πίνακα μετά την εκμάθηση, θέστε τον Πίνακα Ελέγχου σε λειτουργία Walk Test και πατήστε το κουμπί δοκιμής στο VST-892EX-BUS για να μεταδώσετε ένα δοκιμαστικό σήμα στον Πίνακα.
* Όταν ο Πίνακας λάβει το δοκιμαστικό σήμα, θα εκπέμψει έναν ήχο και θα εμφανίσει τις πληροφορίες της κάμερας PIR ανάλογα στην κορυφή της λίστας συσκευών.

{% hint style="warning" %}
Σημείωση:

Εάν δεν υπάρχει απόκριση από τον Πίνακα μετά το πάτημα του κουμπιού δοκιμής, αυτό σημαίνει ότι ο Πίνακας δεν έλαβε το σήμα δοκιμής από τη συσκευή. Ελέγξτε εάν η κάμερα PIR είναι σωστά συνδεδεμένη στον Πίνακα εντός κατάλληλης απόστασης καλωδίωσης.
{% endhint %}

## ***Μέθοδος Στήριξης & Εγκατάστασης***

* **Στήριξη με τη βάση στήριξης:**
  * Η κάμερα PIR μπορεί να τοποθετηθεί σε επίπεδη επιφάνεια με τις παρεχόμενες βίδες στερέωσης, βύσματα τοίχου και τη βάση στήριξης.
  * Η παρεχόμενη βάση στήριξης έχει σημεία αποκόλλησης, όπου το πλαστικό είναι πιο λεπτό και μπορεί να σπάσει για σκοπούς στερέωσης.

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FyYQxte37HnaNq7Cytswb%2F10.png?alt=media&#x26;token=f904671e-bffb-499b-be4b-d87d15973f9d" alt=""><figcaption></figcaption></figure>

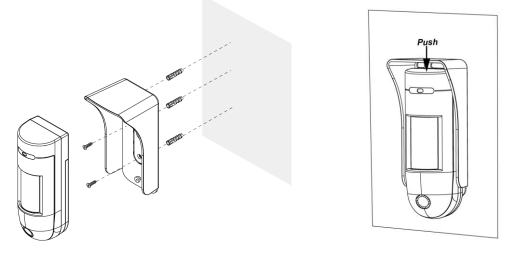

* Για να τοποθετήσετε το VST-892EX-BUS με τη βάση στήριξης:

  1. Χρησιμοποιήστε τη βάση στήριξης ως πρότυπο και τρυπήστε 2 οπές στον τοίχο για τα βύσματα τοίχου.
  2. Πιέστε τα βύσματα τοίχου και στερεώστε τη βάση στήριξης στον τοίχο με τις βίδες.
  3. Γαντζώστε το VST-892EX-BUS στη βάση στήριξης και στη συνέχεια **πατήστε προς τα κάτω μέχρι να ακούσετε έναν ήχο κλικ**.

*

```
<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FulhMAeiRFs3Ga3mndByE%2F11.png?alt=media&#x26;token=63ae76b7-7e69-4fb2-ac4d-68fb8d191706" alt=""><figcaption></figcaption></figure>
```

{% hint style="warning" %}
Σημείωση:

Παρακαλώ βεβαιωθείτε ότι η κάμερα PIR είναι σωστά γαντζωμένη στη βάση στήριξης, έτσι ώστε ο εσωτερικός διακόπτης tamper να πιέζεται πλήρως.
{% endhint %}

* **Στήριξη με τη βάση στήριξης και περιστρεφόμενο στήριγμα:**

Δίνεται ένα περιστρεφόμενο στήριγμα ως επιλογή φιλική προς τον χρήστη για στήριξη **(προαιρετικό είδος, πωλείται ξεχωριστά)**. Αποτελείται από μία βάση για στερέωση σε επιφάνεια και μία σφαίρα περιστροφής για να στερεωθεί η βάση στήριξης στο περιστρεφόμενο στήριγμα.

Με το περιστρεφόμενο στήριγμα, η κάμερα PIR μπορεί να περιστραφεί οριζόντια για να προσφέρει την βέλτιστη κάλυψη.

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FdL1XrnSAU1duP3gjsFiY%2F10.png?alt=media&#x26;token=c9e26527-74a8-4bdf-a042-13f5b3ab657b" alt=""><figcaption></figcaption></figure>

Παρέχεται ένα ειδικό κατσαβίδι με αναστρέψιμη διπλής όψης μύτη και τρεις βίδες αστέρα για τη στερέωση του περιστρεφόμενου στηρίγματος στον τοίχο. Παρακαλώ χρησιμοποιήστε το παρεχόμενο κατσαβίδι για να σφίξετε/ξεσφίξετε τις βίδες αστέρα.

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fcuq0kaScOKgARVrYWhZE%2F10.png?alt=media&#x26;token=f195aaa0-8336-4777-8969-c363f4d7470c" alt=""><figcaption></figcaption></figure>

* Για να τοποθετήσετε το VST-892EX-BUS με τη βάση στήριξης και το περιστρεφόμενο στήριγμα:

1. Στερεώστε το περιστρεφόμενο στήριγμα στον τοίχο με τις παρεχόμενες βίδες.
2. Στερεώστε τη βάση στήριξης στη σφαίρα περιστροφής με τη βίδα στερέωσης που ασφαλίζεται μέσω της οπής με αδιάβλητο σχεδιασμό.
3. Γαντζώστε το VST-892EX-BUS στη βάση στήριξης και στη συνέχεια πιέστε προς τα κάτω μέχρι να ακούσετε έναν ήχο κλικ.
4. Περιστρέψτε τη σφαίρα περιστροφής οριζόντια για να ρυθμίσετε τη γωνία ανίχνευσης του VST-892EX-BUS. (Όταν η βίδα ρύθμισης γωνίας είναι μισά χαλαρή, η σφαίρα περιστροφής μπορεί ακόμη να περιστραφεί.)
5. Όταν το VST-892EX-BUS έχει περιστραφεί σε θέση με επιθυμητή κάλυψη ανίχνευσης, μπορείτε να κλειδώσετε τη θέση σφίγγοντας σταθερά τη βίδα ρύθμισης γωνίας.

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FEK7ApGg8711fUwFzwq7d%2F10.png?alt=media&#x26;token=1414af49-09cd-4d7d-9f7c-6c791a71136f" alt=""><figcaption></figcaption></figure>

* ***Συστάσεις Εγκατάστασης***

**Συνιστάται η εγκατάσταση της κάμερας PIR στις ακόλουθες τοποθεσίες:**

* Σε ύψος 2,3 μέτρων (μετρημένο από το κάτω μέρος της κάμερας) πάνω από το έδαφος για βέλτιστη απόδοση
* Σε μια γωνία για την πιο ευρεία θέα
* Σε σημείο όπου ένας εισβολέας θα κινούνταν κανονικά διαπέρασμα του πεδίου όρασης της κάμερας PIR
* Σε επιφάνεια ή σε γωνία όπου τα ζώα δεν έχουν πρόσβαση

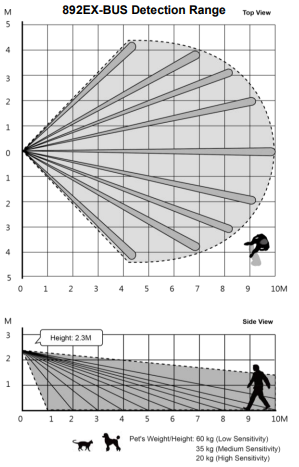

* Η κάμερα PIR έχει εύρος ανίχνευσης 10 μέτρων όταν τοποθετείται στο ύψος των 2,3 μέτρων πάνω από το έδαφος.

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fkqmn6UHwBQFwJFoIU4fk%2F10.png?alt=media&#x26;token=8a5b4df6-0d9d-47fc-b248-aaeb1fd30d94" alt=""><figcaption></figcaption></figure>

**Περιορισμοί:**

* Μην εκθέτετε την κάμερα PIR πλήρως σε άμεσο ηλιακό φως.
* Αποφύγετε μεγάλα εμπόδια στην περιοχή ανίχνευσης.
* Μην την τοποθετείτε απέναντι από πηγές θερμότητας όπως φωτιές και λέβητες, ούτε άμεσα ή πάνω από θερμαντικά σώματα.
* Μην επιχειρήσετε ποτέ να αποσυναρμολογήσετε ή να τροποποιήσετε τη συσκευή.
* Παρακαλώ τοποθετήστε την κάμερα PIR όρθια. Μην την κλίνετε.

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fo4Sd9bVWZhH41QphVOnX%2F10.png?alt=media&#x26;token=6bee00ee-fcbf-48be-a150-f4b94ea2510a" alt=""><figcaption></figcaption></figure>

* Μην εγκαθιστάτε την κάμερα ανίχνευσης κίνησης όπου αντικείμενα κινούνται από τον άνεμο, όπως δέντρα και απλώματα ρούχων, τα οποία μπορεί να μπλοκάρουν το πεδίο όρασης της κάμερας ανίχνευσης κίνησης.

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FlvmMO7NaKi3ozoyFFR9K%2F10.png?alt=media&#x26;token=697c639a-6bf9-47c1-b2da-b5e50d5fbf9d" alt=""><figcaption></figcaption></figure>

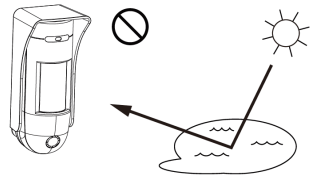

* Καθαρίστε όλες τις επιφάνειες που αντανακλούν φως από την περιοχή ανίχνευσης, καθώς και τις λιμνούλες νερού.

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FU3W9AKp1LO6vZR2Nqfaq%2F10.png?alt=media&#x26;token=0c276602-2d6d-4f12-bfbb-43bf40513823" alt=""><figcaption></figcaption></figure>

* Αποφύγετε να στοχεύετε στη ροή εισαγωγής ή εξαγωγής αέρα μονάδας εξωτερικού χώρου.

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FU1WDGCfziI1J7sN6nA6z%2F10.png?alt=media&#x26;token=22ae45f3-51a4-46fc-b5eb-25f4e93d7424" alt=""><figcaption></figcaption></figure>

{% hint style="danger" %}
*ΣΗΜΑΝΤΙΚΗ ΣΗΜΕΙΩΣΗ*

* Ρυθμίστε τους Dip Switches σύμφωνα με την τοποθεσία εγκατάστασης της κάμερας PIR για ιδανική απόδοση. Εάν οι ρυθμίσεις των Dip Switch δεν αντιστοιχούν στο περιβάλλον εγκατάστασης, η απόδοση της κάμερας PIR θα επηρεαστεί και μπορεί να προκαλέσει είτε ψευδή συναγερμό είτε αδυναμία ανίχνευσης κίνησης.
* Η κάμερα PIR ανιχνεύει διαφορές μεταξύ του κινούμενου αντικειμένου και του φόντου. Εάν το αντικείμενο είναι αδρανές (δηλ. δεν κινείται), η κάμερα PIR δεν είναι σε θέση να το ανιχνεύσει.
* Η κάμερα PIR έχει κατευθυντικό χαρακτηριστικό και είναι πιο αποτελεσματική στην ανίχνευση εισβολέων που κινούνται διαμέσου του πεδίου ανίχνευσής της. Είναι λιγότερο ευαίσθητη στην ανίχνευση κινήσεων που κινούνται απευθείας μπροστά από την κάμερα PIR.
* Για βέλτιστη απόδοση, θυμηθείτε να ρυθμίσετε το ύψος τοποθέτησης της κάμερας ανίχνευσης κίνησης σε σχέση με το ύψος του ψηλότερου κατοικίδιου στο σπίτι. Τα μεγαλύτερα σκυλιά απαιτούν την τοποθέτηση της κάμερας σε μεγαλύτερο ύψος για φιλικότητα προς τα κατοικίδια.
* Η κάμερα PIR έχει ένα τυφλό σημείο περίπου 1 μέτρου κάτω από την κάμερα όταν τοποθετείται σε ύψος 2,3 μέτρων. Η περιοχή του τυφλού σημείου θα μεγαλώσει εάν η κάμερα PIR τοποθετηθεί σε ύψος μεγαλύτερο από 2,3 μέτρα και θα μειωθεί εάν τοποθετηθεί χαμηλότερα από αυτό το ύψος.
* Εκτός εάν απαιτείται, προτείνεται να διατηρείται το σημείο τοποθέτησης της κάμερας PIR στο ύψος των 2,3 μέτρων για βέλτιστη απόδοση. Εάν αλλάξετε το ύψος τοποθέτησης, παρακαλώ πραγματοποιήστε δοκιμή ανίχνευσης για να βεβαιωθείτε ότι η κάμερα PIR μπορεί να ανιχνεύει κανονικά εισβολείς στο επιλεγμένο ύψος.
  {% endhint %}
