VESTA-220

GDC-3

Έλεγχος Γκαραζόπορτας Z-Wave

VESTA-220

Εισαγωγή

Το VESTA-220 είναι ένας Έλεγχος Γκαραζόπορτας Z-Wave που συνδέεται με το άνοιγμα της γκαραζόπορτας. Μετά την προσθήκη σε ένα δίκτυο Z-Wave, το GDC-3 μπορεί να λαμβάνει εντολές μέσω του δικτύου Z-Wave για να ενεργοποιεί τον συνδεδεμένο μηχανισμό ανοίγματος γκαραζόπορτας, προσφέροντας βολική λειτουργία για απομακρυσμένο άνοιγμα ή κλείσιμο της γκαραζόπορτας.

Το GDC-3 περιλαμβάνει επίσης έναν Αισθητήρα Κλίσης Γκαραζόπορτας (Tilt-GDC3) που μπορεί να εγκατασταθεί σε γκαραζόπορτα με ανύψωση ή μια Επαφή Γκαραζόπορτας (DC-16SL-GDC3 / DC-32-EX-GDC3) που μπορεί να χρησιμοποιηθεί σε γκαραζόπορτα που ανοίγει οριζόντια για να αναφέρει την κατάσταση της γκαραζόπορτας όταν η γκαραζόπορτα είναι «ανοικτή» ή «κλειστή».

Πριν η ενεργοποιημένη γκαραζόπορτα αρχίσει να κινείται, τα προειδοποιητικά LED στο GDC-3 θα αναβοσβήνουν και η ενσωματωμένη σειρήνα θα εκπέμπει ηχητικά σήματα συναγερμού.

Το Z-Wave είναι ένα ασύρματο πρωτόκολλο επικοινωνίας που χρησιμοποιεί ραδιοσυχνότητες χαμηλής ισχύος. Ο Έλεγχος Γκαραζόπορτας επιτρέπει πρόσβαση στην κλάση “S2 Unauthenticated” και υποστηρίζει την ένταξη Z-Wave SmartStart καθώς και την κλασική ένταξη.

Αναγνώριση Μερών

GDC-3 (Έλεγχος Γκαραζόπορτας)

1. Πράσινη ένδειξη LED

   • Ενεργό: Συνδεδεμένο σε τροφοδοσία.

   • Αναβοσβήνει μαζί με Κόκκινο LED για 5 δευτερόλεπτα: Πριν η γκαραζόπορτα κινηθεί.

2. Κόκκινη ένδειξη LED

   • Αναβοσβήνει μία φορά κάθε δευτερόλεπτο: Σε Λειτουργία Εκμάθησης για Tilt-GDC3.

   • Αναβοσβήνει μία φορά κάθε 5 δευτερόλεπτα: Χαμηλή μπαταρία στο Tilt-GDC3

   • Αναβοσβήνει μαζί με Πράσινο LED για 5 δευτερόλεπτα: Πριν η γκαραζόπορτα κινηθεί.

3. Κουμπί Λειτουργίας

   • Πατήστε το κουμπί 3 φορές μέσα σε 1 δευτερόλεπτο για να προσθέσετε ή να αφαιρέσετε τη συσκευή από/στο δίκτυο Z-Wave.

   • Πατήστε και κρατήστε πατημένο το κουμπί για 10 δευτερόλεπτα για επαναφορά στις εργοστασιακές ρυθμίσεις.

   • Πατήστε το κουμπί μία φορά για να ανοίξετε/κλείσετε την γκαραζόπορτα.

4. Τερματικά Σύνδεσης

Συνδέστε στους ακροδέκτες της κονσόλας τοίχου του κουμπιού ώθησης στον μηχανισμό ανοίγματος γκαραζόπορτας.

1. Υποδοχή DC (με λειτουργία κλειδώματος)

Συνδέστε έναν προσαρμογέα τροφοδοσίας DC 9V 1A και περιστρέψτε τον 90 μοίρες δεξιόστροφα στη θέση κλειδώματος. Για να αφαιρέσετε τον προσαρμογέα, περιστρέψτε τον 90 μοίρες αριστερόστροφα στην αρχική ανοιχτή θέση και αφαιρέστε τον.

1. Κουμπί Εκμάθησης

Χρησιμοποιήστε ένα αιχμηρό εργαλείο για να πατήσετε το κουμπί εκμάθησης μία φορά για να εισέλθετε στη λειτουργία εκμάθησης για το Tilt-GDC3.

1. Οπές Στερέωσης

2. Βάση στερέωσης

Tilt-GDC3 (Αισθητήρας Κλίσης Γκαραζόπορτας)

Κουμπί δοκιμής / Ενδεικτική λυχνία LED

1. Κουμπί Δοκιμής:

• Πατήστε το κουμπί Δοκιμής για να εκπέμψετε έναν κωδικό εκμάθησης στο GDC-3.

• Πατήστε το κουμπί Δοκιμής για να αναφέρετε τη θέση της γκαραζόπορτας και να εισέλθετε σε λειτουργία δοκιμής για 3 λεπτά. Σε Λειτουργία Δοκιμής, το LED θα ανάβει κάθε φορά που ο Αισθητήρας Κλίσης Γκαραζόπορτας ενεργοποιείται.

Ένδειξη LED:

• Το LED θα αναβοσβήνει 3 φορές όταν μεταδίδει έναν κωδικό εκμάθησης.

• Το LED θα ανάβει κάθε φορά που η συσκευή ενεργοποιείται σε Λειτουργία Δοκιμής.

• Το LED θα ανάβει κάθε φορά που ενεργοποιείται ο διακόπτης παραβίασης (tamper).

• (Πόρτα ανοιχτή) Σε περίπτωση σφάλματος συσκευής ή σε Λειτουργία Δοκιμής, το LED θα αναβοσβήνει 6 φορές.

• (Πόρτα κλειστή) Σε περίπτωση σφάλματος συσκευής ή σε Λειτουργία Δοκιμής, το LED θα αναβοσβήνει 6 φορές. Μετά από 10 δευτερόλεπτα, το LED θα αναβοσβήνει 3 φορές.

• Όταν η μπαταρία εξαντληθεί, ο Αισθητήρας Κλίσης Γκαραζόπορτας θα σταματήσει κάθε λειτουργία και το LED θα αναβοσβήνει κάθε 4 δευτερόλεπτα.

1. Οπές Στερέωσης

Χρησιμοποιείται για να στερεώσετε και να βιδώσετε τον Αισθητήρα Κλίσης Γκαραζόπορτας απευθείας στο πάνω τμήμα της γκαραζόπορτας.

3. Διακόπτης Αντιχειροποίησης

Όταν ο Αισθητήρας Κλίσης Γκαραζόπορτας είναι τοποθετημένος, ο διακόπτης παραβίασης θα είναι πλήρως συμπιεσμένος έναντι της γκαραζόπορτας.

Όταν το κάλυμμα της συσκευής ανοιχτεί ή όταν αφαιρεθεί από την επιφάνεια στήριξης, ο διακόπτης παραβίασης θα ενεργοποιηθεί.

Το LED θα αναβοσβήνει 6 φορές και θα σταλθεί σήμα παραβίασης ανοίγματος για να ενημερωθούν οι χρήστες για αυτή την κατάσταση.

1. Μονωτής Μπαταρίας

2. Θήκη Μπαταριών

Ο Αισθητήρας Κλίσης Γκαραζόπορτας τροφοδοτείται από μια μπαταρία λιθίου CR123 3V. Όταν η τάση της μπαταρίας είναι χαμηλή, θα σταλεί σήμα χαμηλής μπαταρίας στον Πίνακα Ελέγχου για να ενημερωθούν οι χρήστες για αυτή την κατάσταση.

DC-16SL-GDC3 (Επαφή Γκαραζόπορτας)

1. Ένδειξη LED

Σε κανονική λειτουργία, η ενδεικτική λυχνία LED παραμένει σβηστή εκτός από τις παρακάτω περιπτώσεις:

- Όταν ενεργοποιείται ο διακόπτης παραβίασης της Επαφής Πόρτας.

• Κάθε φορά που η Επαφή Πόρτας ενεργοποιείται λόγω ενεργοποίησης παραβίασης ή κατάστασης χαμηλής μπαταρίας.

• Κάθε φορά που η Επαφή Πόρτας ενεργοποιείται και μεταδίδει το σήμα σε λειτουργία Δοκιμής.

1. Κουμπί Δοκιμής

   • Πατήστε το κουμπί Δοκιμής για να εκπέμψετε έναν κωδικό εκμάθησης στο GDC-3.

   • Πατήστε το κουμπί Δοκιμής για να αναφέρετε τη θέση της γκαραζόπορτας και να εισέλθετε σε λειτουργία δοκιμής για 3 λεπτά. Σε Λειτουργία Δοκιμής, το LED θα ανάβει κάθε φορά που η Επαφή Πόρτας ενεργοποιείται.

2. Θήκη Μπαταριών

Η Επαφή Πόρτας τροφοδοτείται από μία μπαταρία λιθίου 3V CR2. Όταν η τάση της μπαταρίας είναι χαμηλή, θα σταλεί σήμα χαμηλής μπαταρίας στον Πίνακα Ελέγχου για να ενημερωθούν οι χρήστες για αυτή την κατάσταση.

1. Οπή Βίδας Ασφαλείας Κάλυπτρου

2. Σημεία Διάτρησης

3. Διακόπτης Tamper

Έχει σχεδιαστεί για να προστατεύει από μη εξουσιοδοτημένη αφαίρεση από τη θέση στερέωσης, άνοιγμα καλύμματος ή μη σταθερή εγκατάσταση. Όταν ενεργοποιηθεί ο διακόπτης παραβίασης, θα αναφερθεί σήμα παραβίασης στον Πίνακα Ελέγχου μέσω του GDC-3 και το LED επίσης θα ανάψει.

1. Οπή μόνωσης μπαταρίας

2. Σημάδια Ράβδων

3. Μαγνήτης

Στερεώστε τον μαγνήτη στη πλευρά της Επαφής Πόρτας όπου υπάρχουν 2 γραμμές (rib marks) για να υποδείξουν τη θέση του εσωτερικού διακόπτη μαγνήτη. Η Επαφή Πόρτας πρέπει να εγκατασταθεί είτε όρθια είτε ανεστραμμένα ώστε η πλευρά με τις γραμμές να κοιτάζει προς τον μαγνήτη.

1. Οπή βιδώματος μαγνήτη

2. Αποστάτης μαγνήτη

DC-32-EX-GDC3 (Εξωτερική Επαφή Γκαραζόπορτας)

1. Προστατευτικό Κάλυμμα

2. Κάλυμμα Μπαταρίας

3. Εμπρόσθιος Διακόπτης Παραβίασης

   • Όταν αφαιρεθεί το κάλυμμα της μπαταρίας, ο εμπρόσθιος διακόπτης παραβίασης θα ενεργοποιηθεί.

4. Ενδεικτική λυχνία LED

5. Κουμπί Εκμάθησης / Δοκιμής

   • Χρησιμοποιήστε ένα αιχμηρό εργαλείο για να πατήσετε το κουμπί για να μεταδώσετε κωδικό εκμάθησης ή να εισέλθετε σε λειτουργία δοκιμής για 3 λεπτά.

     Πατήστε το κουμπί Δοκιμής για να αναφέρετε τη θέση της γκαραζόπορτας και να εισέλθετε σε λειτουργία δοκιμής για 3 λεπτά.

   • Σε Λειτουργία Δοκιμής, η LED θα ανάβει κάθε φορά που ο αισθητήρας ενεργοποιείται.

6. Θήκη Μπαταριών

   • Η επαφή πόρτας χρησιμοποιεί δύο AA L91 λιθίου μπαταρίες ως πηγή τροφοδοσίας.

7. Οπίσθιος Διακόπτης Παραβίασης

   • Κάθε φορά που η Επαφή Πόρτας αφαιρείται από την επιφάνεια στερέωσης, ο πίσω διακόπτης παραβίασης θα ενεργοποιηθεί.

8. Γάντζοι

9. Οπές Κλείστρου

10. Σημεία Διάτρησης

11. Περιοχή Αποκόλλησης

Έναρξη

Μάθετε Tilt-GDC3 / DC-16SL-GDC3 / DC-32-EX-GDC3 στο GDC-3

Ενεργοποιήστε το tilt-GDC3 / DC-16SL-GDC3 / DC-32-EX-GDC3 και συνδέστε το GDC-3 στην τροφοδοσία.

• Χρησιμοποιήστε ένα αιχμηρό εργαλείο για να πατήσετε το κουμπί εκμάθησης του GDC-3 μία φορά για να εισέλθετε σε λειτουργία εκμάθησης. Το GDC-3 θα εκπέμψει ένα μπιπ και το κόκκινο LED θα αρχίσει να αναβοσβήνει.

• Πατήστε το κουμπί Δοκιμής του Tilt-GDC3 / DC-16SL-GDC3 / DC-32-EX-GDC3 για να στείλετε έναν κωδικό εκμάθησης στο GDC-3, το LED θα αναβοσβήνει 3 φορές.

• Εάν η εκμάθηση είναι επιτυχής, το GDC-3 θα εκπέμψει 2 μπιπ για να το υποδείξει. Εάν το Tilt-GDC3 / DC-16SL-GDC3 / DC-32-EX-GDC3 έχει ήδη προστεθεί στο GDC-3, το GDC-3 θα εκπέμψει έναν ήχο Di-Do για να προειδοποιήσει τον χρήστη.

• Χρησιμοποιήστε ένα αιχμηρό εργαλείο για να πατήσετε ξανά το κουμπί εκμάθησης του GDC-3 για να επιστρέψετε στη κανονική λειτουργία, το κόκκινο LED θα σβήσει. Εναλλακτικά, το GDC-3 θα εξέλθει αυτόματα από τη λειτουργία εκμάθησης με 5 μπιπ μετά από 1 λεπτό αδράνειας.

Σημείωση:

Ο Έλεγχος Γκαραζόπορτας υποστηρίζει μόνο έναν αισθητήρα. Εάν ένας δεύτερος αισθητήρας (είτε αισθητήρας κλίσης είτε επαφή πόρτας) μαθευτεί στο GDC-3, ο παλαιός αισθητήρας θα αντικατασταθεί από τον νεότερα που μαθεύτηκε.

Προσθήκη του GDC-3 στο Σύστημα (Ένταξη)

Η συσκευή υποστηρίζει τόσο τη διαδικασία κλασικής ένταξης όσο και τη διαδικασία ένταξης SmartStart.

Κλασική Ένταξη

• Συνδέστε το GDC-3 στην τροφοδοσία

• Βάλτε την πύλη Z-wave ή τον πίνακα ελέγχου σε Λειτουργία συμπερίληψης (παρακαλούμε αναφερθείτε στο εγχειρίδιο χρήστη του πύργου Z-wave ή του πίνακα ελέγχου).

• Εντός 1 δευτερολέπτου, πατήστε το Κουμπί Λειτουργίας 3 φορές.

• Ανατρέξτε στο εγχειρίδιο χρήστη του πύργου Z-wave ή του πίνακα ελέγχου για να ολοκληρώσετε τη διαδικασία προσθήκης.

• Εάν ο Έλεγχος Γκαραζόπορτας έχει ήδη προστεθεί/ενταχθεί σε άλλο Πύργο/Πίνακα Ελέγχου Z-wave, ή εάν δεν είναι δυνατή η προσθήκη του στον τρέχοντα Πύργο/Πίνακα Ελέγχου Z-wave, δοκιμάστε πρώτα να τον αφαιρέσετε (βλέπε Αφαίρεση Συσκευής).

SmartStart Ένταξη

Τα προϊόντα με ενεργοποιημένο SmartStart μπορούν να προστεθούν σε ένα δίκτυο Z-Wave σαρώνοντας τον Z-Wave QR Code που υπάρχει στο προϊόν με έναν ελεγκτή που παρέχει ένταξη SmartStart. Δεν απαιτείται περαιτέρω ενέργεια και το προϊόν SmartStart θα προστεθεί αυτόματα εντός 10 λεπτών από την ενεργοποίησή του κοντά στο δίκτυο. Το Z-Wave SmartStart χρησιμοποιεί τις πληροφορίες DSK της συσκευής για να βελτιώσει και να απλοποιήσει τη διαδικασία ένταξης. DSK αναφέρεται σε Device Specific Key που χρησιμοποιείται για αυθεντικοποίηση και κρυπτογραφημένη επικοινωνία. Οι πληροφορίες DSK αποθηκεύονται σε μορφή QR code που είναι τυπωμένη σε ετικέτα και επικολλάται στην εμπρόσθια πλευρά της συσκευής, όπως στο παράδειγμα που εμφανίζεται δεξιά.

• Σαρώστε τον QR Code στο πίσω μέρος του GDC-3 για να λάβετε τις DSK πληροφορίες και να τις μεταφέρετε στον πύργο Z-Wave.

• Συνδέστε το GDC-3 στην τροφοδοσία, ένα αίτημα ένταξης SmartStart θα σταλεί αυτόματα στον πύργο.

• Ο πύργος θα συμπεριλάβει αυτόματα τη συσκευή μόλις αναγνωρίσει τη συσκευή ταιριάζοντας το αίτημα ένταξης με την αποκτηθείσα DSK.

Σημείωση:

Το DSK της συσκευής χρησιμοποιείται μόνο κατά τη διάρκεια της ένταξης.

Η DSK μπορεί να διαβαστεί χωρίς το GDC-3 να είναι ενεργοποιημένο, οπότε είναι δυνατό να προετοιμαστεί ο πύργος για να συμπεριλάβει τη συσκευή πριν την εγκατάσταση και την ενεργοποίηση του Ελέγχου Γκαραζόπορτας.

Εάν το GDC-3 έχει ήδη ενταχθεί (μαθευτεί) σε άλλον Πύργο/Πίνακα Ελέγχου Z-Wave, παρακαλούμε αποκλείστε το πρώτα (βλέπε Απο-ένταξη) πριν προσπαθήσετε να το προσθέσετε το στην τρέχουσα Πύλη/Πίνακα Ελέγχου Z-Wave. Το GDC-3 δεν θα στείλει αίτημα ένταξης SmartStart εάν ήδη βρίσκεται σε Πύλη/Πίνακα Ελέγχου Z-Wave.

Αφαίρεση του GDC-3 από το Σύστημα (Αποκλεισμός)

Ο Έλεγχος Γκαραζόπορτας πρέπει να αφαιρεθεί από το υπάρχον δίκτυο Z-wave πριν προστεθεί σε άλλο.

Λειτουργία Αποσυμπερίληψης

• Βάλτε την πύλη Z-wave ή τον πίνακα ελέγχου σε Λειτουργία αποσυμπερίληψης (παρακαλούμε αναφερθείτε στο εγχειρίδιο χρήστη του πύργου Z-wave ή του πίνακα ελέγχου).

• Εντός 1 δευτερολέπτου, πατήστε το Κουμπί Λειτουργίας 3 φορές και η συσκευή θα αφαιρεθεί από το δίκτυο Z-wave.

Επαναφορά εργοστασιακών ρυθμίσεων

(Χρησιμοποιήστε την επαναφορά εργοστασιακών ρυθμίσεων μόνο όταν ο Πίνακας Ελέγχου/η Πύλη δικτύου λείπει ή είναι μη λειτουργικός).

Η επαναφορά εργοστασιακών ρυθμίσεων θα επαναφέρει τη συσκευή στις προεπιλεγμένες ρυθμίσεις εργοστασίου (δηλαδή, να μην είναι ενταγμένη σε κανένα δίκτυο Z-wave).

• Πατήστε και κρατήστε πατημένο το Κουμπί Λειτουργίας της συσκευής για 10 δευτερόλεπτα για να πραγματοποιήσετε επαναφορά εργοστασιακών ρυθμίσεων.

Σημείωση:

Πριν αφαιρέσετε ή επαναφέρετε εργοστασιακά το GDC-3, βεβαιωθείτε ότι οι πληροφορίες DSK της συσκευής έχουν αφαιρεθεί ή δεν υπάρχουν στην πύλη. Εάν αφαιρέσετε ή επαναφέρετε εργοστασιακά τη συσκευή, αλλά οι πληροφορίες DSK εξακολουθούν να υπάρχουν στην πύλη, η πύλη θα επανεντάξει αυτόματα τη συσκευή.

Δοκιμή Εμβέλειας

Για να δοκιμάσετε εάν ο Έλεγχος Γκαραζόπορτας μπορεί να επικοινωνήσει με τον πύργο Z-Wave ή τον πίνακα ελέγχου:

• Τοποθετήστε την πύλη/τον πίνακα σε λειτουργία δοκιμής εμβέλειας (Walk Test).

• Πατήστε το κουμπί λειτουργίας στη συσκευή.

• Ο πύργος / ο πίνακας ελέγχου θα πρέπει να εμφανίζει εάν η συσκευή βρίσκεται εντός της εμβέλειας λειτουργίας (παρακαλώ αναφερθείτε στο εγχειρίδιο χρήστη του πύργου / πίνακα ελέγχου).

Εγκατάσταση

Τοποθέτηση του Αισθητήρα Κλίσης Γκαραζόπορτας (Tilt-GDC3)

• Ο Αισθητήρας Κλίσης Γκαραζόπορτας έχει σχεδιαστεί για να τοποθετείται σε γκαραζόπορτα με ανύψωση ή υπερκεφαλική, και όχι για χρήση σε ρολό γκαραζόπορτας. Χρησιμοποιείται για να αναφέρει την κατάσταση όταν η γκαραζόπορτα είναι «ανοικτή», «κλειστή» ή κινείται.

• Η συσκευή πρέπει να τοποθετείται κάθετα προς το έδαφος (Δεν πρέπει να είναι κεκλιμένη περισσότερο από ±5 μοίρες κατά την τοποθέτηση).

• Τοποθετήστε τη συσκευή σε ξηρή και καθαρή επιφάνεια. Βεβαιωθείτε ότι η συσκευή είναι τοποθετημένη με την ένδειξη LED στην κορυφή.

• Ο Αισθητήρας Κλίσης Γκαραζόπορτας πρέπει να τοποθετηθεί στην πολύ πάνω επιφάνεια της γκαραζόπορτας, όπως φαίνεται παρακάτω.

• Υπάρχουν δύο τρόποι για να τοποθετήσετε τον Αισθητήρα Κλίσης Γκαραζόπορτας. Στερέωση με βίδες:

  1. Βρείτε μια κατάλληλη θέση για να εγκαταστήσετε τον Αισθητήρα Κλίσης Γκαραζόπορτας. Η επιφάνεια στερέωσης πρέπει να είναι καθαρή και στεγνή. Καθαρίστε την επιφάνεια στερέωσης καλά αν χρειάζεται.

  2. Χρησιμοποιήστε τις δύο οπές στερέωσης ως πρότυπο για να σημαδέψετε και να τρυπήσετε τις οπές στερέωσης.

  3. Χρησιμοποιήστε τα παρεχόμενα βύσματα τοίχου για εγκατάσταση σε σοβά/τούβλο. Βιδώστε τον Αισθητήρα Κλίσης Γκαραζόπορτας στα παρεχόμενα βύσματα τοίχου. Βεβαιωθείτε ότι τα βύσματα τοίχου είναι ευθυγραμμισμένα με την επιφάνεια στερέωσης.

Σημείωση:

Χρησιμοποιήστε αυτήν τη μέθοδο στερέωσης μόνο όταν οι πόρτες γκαράζ είναι πιο παχιές από το μήκος των βιδών.

Στερέωση με αυτοκόλλητο:

1. Βρείτε μια κατάλληλη θέση για να εγκαταστήσετε τον Αισθητήρα Κλίσης Γκαραζόπορτας. Η επιφάνεια στερέωσης πρέπει να είναι καθαρή και στεγνή. Καθαρίστε την επιφάνεια στερέωσης καλά αν χρειάζεται.

2. Αφαιρέστε το ένα επένδυμα από το διπλό-όψεως αυτοκόλλητο. Εφαρμόστε το στο πίσω μέρος του Αισθητήρα Κλίσης Γκαραζόπορτας και πιέστε σταθερά για 30 δευτερόλεπτα για να εξασφαλίσετε καλή επαφή.

3. Αφαιρέστε το υπόλοιπο επένδυμα από το αυτοκόλλητο και πιέστε σταθερά τον Αισθητήρα Κλίσης Γκαραζόπορτας στη ζητούμενη θέση για άλλα 30 δευτερόλεπτα. Παρακαλώ αποφύγετε την εφαρμογή του αυτοκόλλητου σε ανώμαλη επιφάνεια ή την επαναεφαρμογή του.

Τοποθέτηση της Επαφής Γκαραζόπορτας (DC-16SL-GDC3)

• Η Επαφή Πόρτας έχει σχεδιαστεί για χρήση σε γκαραζόπορτα που ανοίγει οριζόντια για να αναφέρει την κατάσταση της γκαραζόπορτας όταν αυτή είναι «ανοικτή» ή «κλειστή».

• Παρακαλώ εγκαταστήστε την Επαφή Πόρτας στο πιο σταθερό αντικείμενο (όπως το πλαίσιο της πόρτας) και στερεώστε τον μαγνήτη στο πιο κινητό αντικείμενο (όπως η γκαραζόπορτα).

• Στερεώστε τον μαγνήτη χρησιμοποιώντας τις παρεχόμενες βίδες. Ευθυγραμμίστε τον μαγνήτη σύμφωνα με το σημάδι ραβδώσεων στην Επαφή Πόρτας.

• Όπου απαιτείται, χρησιμοποιήστε τον Αποστάτη Μαγνήτη για καλύτερη ευθυγράμμιση του μαγνήτη με τα σημάδια ραβδώσεων.

Σημείωση:

Ο μαγνήτης δεν πρέπει να απέχει περισσότερο από 15 mm από την Επαφή Πόρτας όταν η πόρτα είναι κλειστή.

• Τα δύο λευκά καλύμματα που παρέχονται μπορούν να εισαχθούν στις οπές βιδών του μαγνήτη για αισθητική ολοκλήρωση.

• Υπάρχουν δύο τρόποι για να στερεώσετε την Επαφή Πόρτας: με αυτοκόλλητο ή με βίδες.

Στερέωση με αυτοκόλλητο:

1. Η επιφάνεια τοποθέτησης πρέπει να είναι καθαρή, στεγνή και λεία. Καθαρίστε την επιφάνεια τοποθέτησης με κατάλληλο απολιπαντικό αν χρειάζεται.

2. Αφαιρέστε το ένα επένδυμα από το διπλής όψεως αυτοκόλλητο. Εφαρμόστε το αυτοκόλλητο στο πίσω μέρος της συσκευής και πιέστε σταθερά για 30 δευτερόλεπτα για να εξασφαλίσετε καλή επαφή.

3. Αφαιρέστε το υπόλοιπο επένδυμα από το αυτοκόλλητο και πιέστε σταθερά την Επαφή Πόρτας στη ζητούμενη θέση για 30 δευτερόλεπτα.

Σημείωση:

Μην χρησιμοποιείτε τη μέθοδο εφαρμογής αυτοκόλλητου σε επιφάνεια με ξεφλουδισμένο ή ραγισμένο χρώμα, ή σε τραχιά επιφάνεια.

Παρακαλούμε μην επανατοποθετήσετε το 3M αυτοκόλλητο. Δεν μπορεί να επαναχρησιμοποιηθεί

Στερέωση με βίδες:

Η βάση έχει δύο σημεία σπάσιμου, όπου το πλαστικό είναι πιο λεπτό, για σκοπούς στερέωσης.

Για να στερεώσετε τον αισθητήρα:

1. Αφαιρέστε το κάλυμμα ξεβιδώνοντας τη Βίδα Ασφαλείας Κάλυπτρου με ένα κατσαβίδι Phillips.

2. Τρυπήστε τα σημεία θραύσης στη βάση.

3. Χρησιμοποιήστε τις οπές ως πρότυπο και τρυπήστε δύο οπές.

4. Εισάγετε βύσματα τοίχου εάν στερεώνετε σε γύψο ή τούβλο.

5. Βιδώστε τη βάση στο βύσμα τοίχου με ένα κατσαβίδι Phillips.

6. Προσαρτήστε το κάλυμμα στη βάση και σφίξτε τη Βίδα Ασφαλείας Καλύμματος.

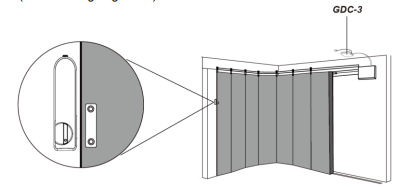

Τοποθέτηση της Εξωτερικής Επαφής Γκαραζόπορτας (DC-32-EX-GDC3)

• Η αδιάβροχη επαφή πόρτας έχει σχεδιαστεί για χρήση σε γκαραζόπορτα που ανοίγει οριζόντια για να αναφέρει την κατάσταση της γκαραζόπορτας όταν αυτή είναι «ανοικτή» ή «κλειστή».

• Συνιστάται η Επαφή Πόρτας να τοποθετηθεί στο σταθερό πλαίσιο της γκαραζόπορτας και ο μαγνήτης στην γκαραζόπορτα.

• Τα σημάδια ραβδώσεων στον μαγνήτη και στην Επαφή Πόρτας πρέπει να ευθυγραμμίζονται (ΣΧ. 1).

• Ο μαγνήτης δεν πρέπει να βρίσκεται περισσότερο από 3 εκ. από τη σημαδεμένη πλευρά της επαφής πόρτας όταν η πόρτα είναι κλειστή.

• Η επαφή πόρτας έχει πίσω διακόπτη παραβίασης στο πίσω κάλυμμά της. Βεβαιωθείτε ότι η συσκευή τοποθετείται εντός της βάσης έτσι ώστε το ελατήριο του διακόπτη παραβίασης να πιέζεται ενάντια στην περιοχή αποσπώμενου μέρους που είναι χαλαρά συνδεδεμένη στη βάση.

Εάν η επαφή πόρτας αφαιρεθεί με βία από τον τοίχο, η περιοχή αποσπώμενου μέρους θα αποκολληθεί από τη βάση και θα παραμείνει προσκολλημένη στην επιφάνεια στερέωσης, ενεργοποιώντας τον διακόπτη παραβίασης.

• Για να στερεώσετε τον αισθητήρα:

  1. Η παρεχόμενη βάση στερέωσης έχει 3 σημεία διάτρησης όπου το πλαστικό είναι λεπτότερο και μπορεί να σπάσει για σκοπούς στερέωσης. (ΣΧ. 2)



1. Χρησιμοποιήστε τη βάση στερέωσης ως πρότυπο για να τρυπήσετε οπές στον τοίχο για βύσματα. (ΣΧ. 3)

2. Πιέστε τα βύσματα και στερεώστε τη βάση στερέωσης στον τοίχο με τις βίδες.

3. Στερεώστε την επαφή πόρτας με τα άγκιστρα στο πίσω κάλυμμα της επαφής πόρτας να ασφαλίζουν στις οπές κλείστρου της βάσης στερέωσης, και στη συνέχεια πιέστε προς τα κάτω για να κλειδώσει το άγκιστρο. (ΣΧ. 4)

Σημείωση:

Βεβαιωθείτε ότι ο οπίσθιος διακόπτης παραβίασης της επαφής πόρτας πιέζεται ενάντια στην περιοχή αποκόλλησης στη βάση στερέωσης.

Στερεώστε τις κάτω βίδες στερέωσης.

5. Επανατοποθετήστε το προστατευτικό κάλυμμα.

• Υπάρχουν δύο τρόποι για να τοποθετηθεί ο μαγνήτης – με κόλλα ή με βίδα.

Τοποθέτηση με βίδα:

1. Βιδώστε τη βάση στερέωσης με τις δύο παρεχόμενες βίδες στην πόρτα.

2. Τοποθετήστε τον μαγνήτη στη βάση στερέωσης.

Σημείωση:

Ο παρεχόμενος αποστάτης μαγνήτη μπορεί να χρησιμοποιηθεί, με την πλευρά που έχει μαύρα γράμματα να ακουμπάει στη βάση στερέωσης, μεταξύ του μαγνήτη και της πόρτας για να διευκολύνει την ευθυγράμμιση και την εγκατάσταση.

Τοποθέτηση με κόλλα:

1. Εναλλακτικά, χρησιμοποιήστε την παρεχόμενη διπλής όψεως ταινία για να προσκολλήσετε απευθείας τον μαγνήτη στην πόρτα.

Διασφαλίστε ότι η επιφάνεια στερέωσης είναι καθαρή, στεγνή και λεία πριν να προσαρτήσετε τον μαγνήτη με την διπλής όψεως ταινία στην πόρτα και ότι ο μαγνήτης πρέπει να πιεστεί σταθερά στην πόρτα για 30 δευτερόλεπτα.

1. Η εγκατάσταση ολοκληρώθηκε.

Τοποθέτηση του Ελέγχου Γκαραζόπορτας (GDC-3)

• Ο Έλεγχος Γκαραζόπορτας συνήθως τοποθετείται στην οροφή κοντά στον μηχανισμό ανοίγματος γκαραζόπορτας και στην πρίζα.

Πριν από την εγκατάσταση, βεβαιωθείτε ότι έχετε αποσυνδέσει την τροφοδοσία από τον μηχανισμό ανοίγματος της γκαραζόπορτας.

Το GDC-3 πρέπει να εγκατασταθεί σε σημείο όπου η γκαραζόπορτα είναι ορατή, ώστε οι οπτικές και ακουστικές ειδοποιήσεις να μπορούν να γίνονται σαφώς ορατές και ακουστές.

1. Χρησιμοποιήστε τη βάση στήριξης ως πρότυπο, σημαδέψτε τις δύο οπές στερέωσης, τρυπήστε τις οπές στην τοποθεσία και εισάγετε βύσματα τοίχου εάν χρειάζεται.

2. Βιδώστε τη βάση στήριξης στην επισημασμένη θέση με τα δύο άγκιστρα να κοιτάζουν προς τα έξω.

3. Κρεμάστε τον Έλεγχο Γκαραζόπορτας πάνω στη Βάση Στήριξης Τοίχου (με τις Οπές Στήριξης του Ελέγχου Γκαραζόπορτας).

4. Σπρώξτε τον Έλεγχο Γκαραζόπορτας (στην κατεύθυνση όπως υποδεικνύεται στην εικόνα παρακάτω) για να τον κλειδώσετε στη βάση στήριξης.

1. Συνδέστε τους ακροδέκτες του GDC-3 στους ακροδέκτες της κονσόλας τοίχου του κουμπιού ώθησης στον μηχανισμό ανοίγματος γκαραζόπορτας. Οποιοδήποτε καλώδιο μπορεί να συνδεθεί σε οποιονδήποτε ακροδέκτη. (Οι ονομασίες και οι θέσεις των ακροδεκτών της κονσόλας τοίχου ενδέχεται να ονομάζονται “PWC”, “WC”, “PB”, “PUSHBUTTON” ή “RED” και “WHITE”. Οι ονομασίες και οι θέσεις των ακροδεκτών διαφέρουν ανά μοντέλο.)

2. Συνδέστε τον προσαρμογέα τροφοδοσίας DC 9V 1A και συνδέστε στην τροφοδοσία.

3. Επαναφέρετε την τροφοδοσία στον μηχανισμό ανοίγματος της γκαραζόπορτας.

Λειτουργία

Λειτουργία της Γκαραζόπορτας

• Μετά την ένταξη του GDC-3 στο δίκτυο Z-Wave, ο πύργος Z-Wave μπορεί απομακρυσμένα να ανοίξει ή να κλείσει την γκαραζόπορτα με εντολή Z-Wave

εντολή [COMMAND_CLASS_BARRIER_OPERATOR] και [BARRIER_OPERATOR_SET], χρησιμοποιώντας τις παραμέτρους παρακάτω:

• Άνοιγμα : Στόχος Τιμής = 0xFF

• Κλείσιμο : Στόχος Τιμής = 0x00

• Οι χρήστες μπορούν επίσης να πατήσουν το κουμπί λειτουργίας μία φορά για να ανοίξουν/κλείσουν την γκαραζόπορτα.

• Πριν η ενεργοποιημένη γκαραζόπορτα αρχίσει να κινείται, οι προειδοποιητικές ενδείξεις LED (Πράσινο και Κόκκινο) θα αναβοσβήνουν και ηχητικά σήματα συναγερμού θα ακουστούν για 5 δευτερόλεπτα. Καθώς η γκαραζόπορτα αρχίζει να κινείται, η θέση της γκαραζόπορτας θα αναφερθεί στον πύργο Z-Wave.

• Μόλις το GDC-3 ξεκινήσει την κίνηση της γκαραζόπορτας, θα χρειαστεί να περιμένετε 35 δευτερόλεπτα για να ανοίξει ή να κλείσει τελείως η γκαραζόπορτα πριν στείλετε δεύτερη εντολή άνοιγμα/κλείσιμο ή πατήσετε το κουμπί λειτουργίας για άνοιγμα/κλείσιμο. Εάν σταλεί δεύτερη εντολή ή το κουμπί λειτουργίας πατηθεί εντός 35 δευτερολέπτων, το GDC-3 θα στείλει σήμα απασχόλησης (busy) στον πύργο Z-Wave.

[COMMAND_CLASS_APPLICATION_STATUS] [APPLICATION_BUSY]

• Κατάσταση : 0x00

• Χρόνος Αναμονής : 0x00

• Όταν η γκαραζόπορτα βρίσκεται σε κατάσταση ανοιχτής, το GDC-3 θα παρακάμψει οποιαδήποτε εντολή ανοίγματος από τον πύργο Z-Wave. Όταν η γκαραζόπορτα είναι σε κατάσταση κλειστής, το GDC-3 θα παρακάμψει οποιαδήποτε εντολή κλεισίματος από τον πύργο Z-Wave.

Ένταση Ήχου Συναγερμού

• Πριν η ενεργοποιημένη γκαραζόπορτα αρχίσει να κινείται, οι προειδοποιητικές ενδείξεις LED θα αναβοσβήνουν και ηχητικά σήματα θα ακουστούν για 5 δευτερόλεπτα. Οι χρήστες μπορούν να ρυθμίσουν την ένταση του ήχου συναγερμού στέλνοντας εντολή από τον πύργο Z-Wave με εντολή Configuration CC, χρησιμοποιώντας τις παραμέτρους παρακάτω:

• S : Μέγεθος

• D : Προεπιλογή

Χαρακτηριστικά του Αισθητήρα Κλίσης Γκαραζόπορτας (Tilt-GDC3) / Επαφής Πόρτας (DC-16SL-GDC3) / Εξωτερικής Επαφής Πόρτας (DC-32-EX-GDC3)

• Ανίχνευση Θέσης Γκαραζόπορτας

Όποτε αλλάζει η θέση της γκαραζόπορτας, το Tilt-GDC3 / DC-16SL-GDC3 / DC-32-EX-GDC3 θα αναφέρει τη θέση της πόρτας στο GDC-3 και το GDC-3 θα αναφέρει στον πύργο Z-Wave με εντολή Z-Wave

• Προστασία Tamper

Το Tilt-GDC3 / DC-16SL-GDC3 / DC-32-EX-GDC3 είναι προστατευμένο με διακόπτη παραβίασης. Όταν η συσκευή αφαιρεθεί από την επιφάνεια στερέωσης ή όταν ανοίξει το κάλυμμα της συσκευής, ο διακόπτης παραβίασης θα ενεργοποιηθεί. Η συσκευή θα στείλει τότε σήμα παραβίασης ανοίγματος στο GDC-3 και το GDC-3 θα αναφέρει στον πύργο Z-Wave με εντολή Z-Wave [COMMAND_CLASS_NOTIFICATION] [NOTIFICATION_REPORT].

• Άνοιγμα: 00 00 00 FF 07 03 00 00

• Κλείσιμο: 00 00 00 FF 07 00 01 03

• Σήμα Εποπτείας

Το Tilt-GDC3 / DC-16SL-GDC3 / DC-32-EX-GDC3 θα μεταδίδει Σήμα Εποπτείας μαζί με τη θέση της γκαραζόπορτας στο GDC-3 κάθε 15-20 λεπτά. Το GDC-3 θα αναφέρει στον πύργο Z-Wave χρησιμοποιώντας [BARRIER_OPERATOR_REPORT].

Εάν ο πύργος Z-Wave δεν λάβει κανένα σήμα εποπτείας από το Tilt-GDC3 / DC-16SL-GDC / DC-32-EX-GDC σε προρυθμισμένο χρονικό διάστημα, θα δημιουργηθεί μήνυμα σφάλματος «Εκτός Λειτουργίας».

• Σφάλμα επίβλεψης: 00 00 00 FF 06 49 00

• Επαναφορά: 00 00 00 FF 06 00 00 (Τόσο η κατάσταση της μπαταρίας όσο και το σήμα εποπτείας πρέπει να επανέλθουν στο φυσιολογικό)

• Χαμηλή μπαταρία

Το Tilt-GDC3 / DC-16SL-GDC3 / DC-32-EX-GDC3 διαθέτει λειτουργία ανίχνευσης χαμηλής μπαταρίας. Όταν η τάση της μπαταρίας είναι χαμηλή, ο Αισθητήρας Κλίσης / η Επαφή Πόρτας θα μεταδώσει σήμα χαμηλής μπαταρίας στο GDC-3 και το GDC-3 θα αναφέρει στον πύργο Z-Wave με εντολή Z-Wave [COMMAND_CLASS_NOTIFICATION] [NOTIFICATION_REPORT].

• Χαμηλή Μπαταρία: 00 00 00 FF 06 4A 00

• Επαναφορά: 00 00 00 FF 06 00 00 (Τόσο η κατάσταση της μπαταρίας όσο και το σήμα εποπτείας πρέπει να επανέλθουν στο φυσιολογικό)

Πληροφορίες Z-Wave

Τύπος Συσκευής: GENERIC_TYPE_ENTRY_CONTROL

Συγκεκριμένος Τύπος: SPECIFIC_TYPE_SECURE_BARRIER_ADDON

Τύπος Εικονιδίου: ICON_TYPE_GENERIC_BARRIER

Τύπος Ρόλου: Πάντα Ενεργός Υποτακτικός (AOS)

Ασφάλεια: S2_UNAUTHENTICATED

ID Κατασκευαστή: 0x018E

ID Τύπου Προϊόντος: 0x0004

ID Προϊόντος: 0x0127

• Υποστηριζόμενη Κλάση Εντολών
