VESTA-207N

BX-23-AC

Ασύρματο Εξωτερικό Κουτί Σειρήνας

VESTA-207N

Το Εξωτερικό Κουτί Σειρήνας χρησιμοποιείται για να τραβήξει την προσοχή όταν λαμβάνεται σήμα συναγερμού από τον Πίνακα Ελέγχου, ενεργοποιώντας τη σειρήνα και το στοπ φως του.

Το Κουτί Σειρήνας μπορεί επίσης να σας ειδοποιήσει για παραβίαση προστασίας (tamper) και για χαμηλή στάθμη μπαταρίας.

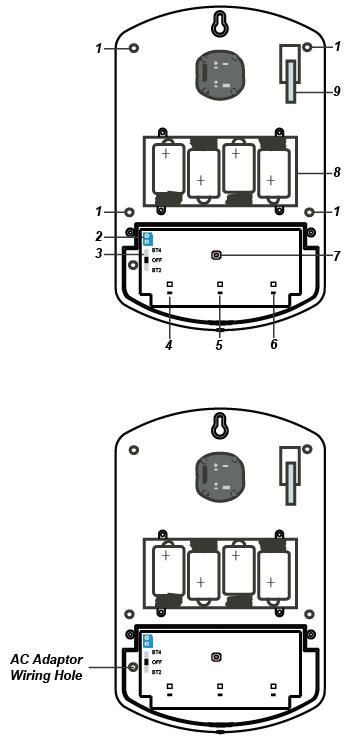

Αναγνώριση των Μερών

  1. Οπές Στερέωσης

  2. Τερματικό Εισόδου AC

    Συνδέστε σε έναν αντάπτορα 9V 1A για να τροφοδοτήσετε το Κουτί Σειρήνας.

  3. Διακόπτης Τροφοδοσίας

    • Ο διακόπτης περιλαμβάνει 3 θέσεις:

      • BT4: Το Κουτί Σειρήνας τροφοδοτείται από διαμόρφωση 4 αλκαλικών μπαταριών.

      • Off: Το Κουτί Σειρήνας δεν τροφοδοτείται από καμία μπαταρία.

      • BT2: Αυτή η ρύθμιση είναι επί του παρόντος κρατημένη.

  1. Ομάδα LED 3

  2. Ομάδα LED 2

  3. Ομάδα LED 1

  4. Κουμπί Εκμάθησης

  5. Θήκη Μπαταριών

  6. Διακόπτης Tamper

Συμπεριλαμβανόμενα αξεσουάρ

Επιπλέον του ίδιου του BX-23, τα ακόλουθα αξεσουάρ περιλαμβάνονται επίσης στη συσκευασία:

α. 4 x μεγάλα βύσματα τοίχου.

β. 4 x βίδες στερέωσης σταυροκέφαλης 4 mm x 30 mm.

γ. 4 x 1.5V αλκαλικές κυψέλες D (προεγκατεστημένες)

Τροφοδοτικό

Η Bellbox μπορεί να τροφοδοτηθεί από τροφοδοτικό 9V, 1A ή να λειτουργήσει με μπαταρίες. Μετακινήστε τον διακόπτη τροφοδοσίας στην κατάλληλη θέση.

Μπαταρία και Τροφοδοσία AC:

Όταν ο διακόπτης τροφοδοσίας είναι στη θέση BT4, η Bellbox θα χρησιμοποιεί ρεύμα AC εάν υπάρχει σύνδεση AC και θα переключεί αυτόματα σε τροφοδοσία από μπαταρία αν δεν εντοπιστεί AC.

Βήμα 1. Σύρετε τον διακόπτη τροφοδοσίας στη θέση BT4.

Βήμα 2. Σπάστε/αφαιρέστε το πίσω κάλυμμα για να τρυπήσετε την οπή (όπως φαίνεται στην εικόνα δεξιά) ώστε να περάσει το καλώδιο του τροφοδοτικού AC.

Βήμα 3. Χαλαρώστε τις βίδες στη θύρα εισόδου AC χρησιμοποιώντας κατσαβίδι Philips.

Βήμα 4. Περάστε τα καλώδια του τροφοδοτικού AC μέσω της οπής και συνδέστε τα στην κατάλληλη κλέμα.

Βήμα 5. Σφίξτε τις βίδες στη θύρα εισόδου AC χρησιμοποιώντας κατσαβίδι Philips. Βεβαιωθείτε ότι τα καλώδια είναι ασφαλισμένα στην κατάλληλη κλέμα.

Βήμα 6. Συνδέστε το τροφοδοτικό στην πρίζα.

Βήμα 7. Ανοίξτε το διαμέρισμα των μπαταριών και τοποθετήστε 4 αλκαλικές μπαταρίες τύπου D, στη συνέχεια κλείστε το διαμέρισμα και σφίξτε με βίδα.

Μόνο AC Τροφοδοσία:

Όταν ο διακόπτης τροφοδοσίας είναι στη θέση OFF, η Bellbox θα χρησιμοποιεί μόνο AC τροφοδοσία και δεν θα переключεί σε μπαταρία αν αποσυνδεθεί το AC.

Βήμα 1. Σύρετε τον διακόπτη μπαταρίας στη θέση OFF.

Βήμα 2. Συνδέστε την τροφοδοσία AC σύμφωνα με τις παραπάνω οδηγίες.

circle-exclamation

Επιτήρηση

Το Κουτί Σειρήνας θα μεταδίδει σήμα εποπτείας κάθε 30-50 λεπτά σε κανονική λειτουργία. Εάν αυτό το σήμα δεν ληφθεί, ο Πίνακας Ελέγχου θα υποδείξει ότι το συγκεκριμένο BX-23 παρουσιάζει πρόβλημα εκτός λειτουργίας.

Επισκόπηση Λειτουργιών

Μνήμη Συναγερμού

Εάν ένας συναγερμός ενεργοποιήθηκε κατά την απουσία σας και το σύστημα δεν αφοπλίστηκε πριν από τη λήξη της διάρκειας συναγερμού, το Κουτί Σειρήνας θα παράγει έναν σύντομο συναγερμό όταν το σύστημα αφοπλιστεί για να προειδοποιήσει τον χρήστη ότι ενεργοποιήθηκε συναγερμός ενώ απουσίαζε. Αυτό υποδηλώνει ότι ο εισβολέας μπορεί να βρίσκεται ακόμη στον χώρο.

Διάρκεια Συναγερμού

Η διάρκεια συναγερμού του Κουτιού Σειρήνας είναι 15 λεπτά.

Όταν ο Πίνακας είναι σε κατάσταση αφοπλισμού και ενεργοποιηθεί ο διακόπτης tamper του Κουτιού Σειρήνας, το Κουτί Σειρήνας θα ενεργοποιήσει συναγερμό σύμφωνα με τη δική του διάρκεια συναγερμού (15 λεπτά) καθώς ο πίνακας είναι σε κατάσταση αφοπλισμού και δεν θα ενεργοποιήσει συναγερμό από την ενεργοποίηση tamper.

Όταν ένας συναγερμός ενεργοποιείται από τον Πίνακα Ελέγχου, ο Πίνακας θα ειδοποιήσει το Κουτί Σειρήνας να ξεκινήσει τον συναγερμό σύμφωνα με τη ρύθμιση διάρκειας συναγερμού του πίνακα. Όταν λήξει η διάρκεια συναγερμού του πίνακα, θα ειδοποιήσει το Κουτί Σειρήνας να σταματήσει τον συναγερμό.

Εάν η διάρκεια συναγερμού του Πίνακα έχει ρυθμιστεί μεγαλύτερη από τη διάρκεια του Κουτιού Σειρήνας (15 λεπτά), μετά την ενεργοποίηση συναγερμού, αντί να περιμένει να λήξει η διάρκεια του πίνακα, το Κουτί Σειρήνας θα σταματήσει τον συναγερμό με τη λήξη της δικής του διάρκειας (15 λεπτά).

Tamper Σειρήνας

Το Κουτί Σειρήνας είναι προστατευμένο από οποιαδήποτε προσπάθεια ανοίγματος του καλύμματος ή αποκόλλησης του κουτιού από την επιφάνεια στερέωσης.

Εάν το Κουτί Σειρήνας ανιχνεύσει κατάσταση tamper, θα ενεργοποιήσει τη σειρήνα και το στοπ φως για την προγραμματισμένη περίοδο συναγερμού. Ένα σήμα tamper θα σταλεί στον Πίνακα Ελέγχου μαζί με κανονικές μεταδόσεις σήματος ώστε ο Πίνακας να εμφανίσει την κατάσταση αναλόγως. Εάν η κατάσταση tamper επιμείνει, το Κουτί Σειρήνας θα εκπέμψει μια σειρά από πέντε βομβητές είτε κάθε φορά που το σύστημα οπλίζεται είτε όταν ενεργοποιείται το tamper, για να υποδείξει σφάλμα.

Η λειτουργία tamper μπορεί να απενεργοποιηθεί προσωρινά από τον Πίνακα Ελέγχου χρησιμοποιώντας τη λειτουργία ελέγχου Siren Tamper. Το Κουτί Σειρήνας θα σταματήσει προσωρινά την ανίχνευση tamper για μία ώρα. Αυτή η λειτουργία σχεδιάστηκε κυρίως για αντικατάσταση μπαταρίας ή αλλαγή θέσης εγκατάστασης του Κουτιού Σειρήνας. Μετά από μία ώρα, ο Πίνακας Ελέγχου θα επανενεργοποιήσει αυτόματα τη λειτουργία. Η ανίχνευση tamper μπορεί επίσης να ενεργοποιηθεί ξανά χειροκίνητα χρησιμοποιώντας τη λειτουργία Siren Tamper.

Ηχητική & Οπτική Ένδειξη Κατάστασης

Κατά τη διάρκεια οπλισμού / αφοπλισμού του συστήματος, το BX-23 χρησιμοποιεί διαφορετικές μεθόδους για να διακρίνει διάφορες καταστάσεις για τον χρήστη, όπως αναφέρεται στον πίνακα.

  • Η ηχητική ένδειξη της σειρήνας θα επηρεαστεί από τη ρύθμιση Επιβεβαίωσης ON / OFF. Όταν η Επιβεβαίωση έχει ρυθμιστεί σε OFF, ο ήχος επιβεβαίωσης δεν θα είναι διαθέσιμος. Ανατρέξτε στη ρύθμιση σειρήνας του Πίνακα Ελέγχου για τη λειτουργία Επιβεβαίωσης.

Έναρξη

Εκμάθηση

Βήμα 1: Απελευθερώστε την κάτω βίδα του Κουτιού Σειρήνας χρησιμοποιώντας κατσαβίδι Philips και αφαιρέστε το πάνω κάλυμμα.

Βήμα 2: Απελευθερώστε τις 4 βίδες που ασφαλίζουν το κάλυμμα των LED χρησιμοποιώντας κατσαβίδι Philips και αφαιρέστε το κάλυμμα των LED.

Βήμα 3: Βάλτε τον Πίνακα Ελέγχου σε λειτουργία εκμάθησης (ανατρέξτε στο εγχειρίδιο χρήστη του Πίνακα Ελέγχου για λεπτομέρειες).

Βήμα 4: Τροφοδοτήστε το Κουτί Σειρήνας (συνδέστε τον αντάπτορα AC ή σύρετε τον διακόπτη τροφοδοσίας στη θέση BT4). Όλα τα LED θα αναβοσβήσουν μια φορά και ο βομβητής θα εκδώσει 1 ήχο.

Βήμα 5: Πατήστε το κουμπί Εκμάθησης μία φορά. Το Κουτί Σειρήνας θα εκπέμψει έναν σύντομο ήχο και οι ομάδες LED 1 & 3 θα ανάψουν για λίγο. Το Κουτί Σειρήνας βρίσκεται τώρα σε λειτουργία εκμάθησης και θα μεταδώσει έναν κωδικό εκμάθησης στον Πίνακα Ελέγχου.

Βήμα 6: Εάν ο Πίνακας Ελέγχου δεν έλαβε κωδικό εκμάθησης, πατήστε ξανά το κουμπί εκμάθησης (το Κουτί Σειρήνας αυτή τη φορά δεν θα εκπέμψει ήχο).

Βήμα 7: Εάν ο Πίνακας Ελέγχου λάβει τον κωδικό εκμάθησης, θα καταχωρήσει τις πληροφορίες της συσκευής ανάλογα, ακολουθήστε τις οδηγίες του εγχειριδίου του Πίνακα Ελέγχου για να ολοκληρώσετε τη διαδικασία εκμάθησης. Θα σταλεί μια επιβεβαίωση στο Κουτί Σειρήνας. Όταν ληφθεί η επιβεβαίωση, το Κουτί Σειρήνας θα εκπέμψει δύο σύντομους ήχους με αναλαμπή της ομάδας LED 2 μία φορά για να δείξει ότι η διαδικασία εκμάθησης ήταν επιτυχής. Το Κουτί Σειρήνας θα εξέλθει τότε από τη λειτουργία εκμάθησης.

Βήμα 8: Ανατρέξτε στο εγχειρίδιο του Πίνακα Ελέγχου και χρησιμοποιήστε τη λειτουργία Επεξεργασία Συσκευής για να ελέγξετε τις ρυθμίσεις του Κουτιού Σειρήνας. Μπορείτε να επεξεργαστείτε την περιοχή λειτουργίας, τον αριθμό ζώνης και το όνομα της συσκευής για το Κουτί Σειρήνας.

circle-exclamation

Επεξεργασία Περιοχής Λειτουργίας Κουτιού Σειρήνας

Ακολουθήστε τις παρακάτω οδηγίες για να αλλάξετε την Περιοχή Λειτουργίας του Κουτιού Σειρήνας στον Πίνακα Ελέγχου Βήμα 1: Χρησιμοποιήστε τη λειτουργία Επεξεργασία Συσκευής του πίνακα για να αλλάξετε τη ρύθμιση περιοχής του Κουτιού Σειρήνας.

Βήμα 2: Πατήστε το κουμπί εκμάθησης στο Κουτί Σειρήνας για να στείλει σήμα στον πίνακα, το Κουτί Σειρήνας θα εκπέμψει έναν ήχο και θα αναβοσβήσει τα LED 1 & 3 μία φορά.

Βήμα 3: Όταν το Κουτί Σειρήνας λάβει σήμα επιβεβαίωσης από τον πίνακα, θα εκπέμψει έναν ήχο και θα αναβοσβήσει το LED 2 μία φορά για να υποδείξει ότι η ρύθμιση έχει ενημερωθεί. Το Κουτί Σειρήνας θα επιστρέψει στην κανονική λειτουργία.

Εγκατάσταση

Συνεχίστε με την εγκατάσταση μετά την ολοκλήρωση της εκμάθησης.

Βήμα 1. Απενεργοποιήστε τη λειτουργία Siren Tamper στον Πίνακα Ελέγχου (παρακαλούμε ανατρέξτε στο εγχειρίδιο του Πίνακα Ελέγχου). Το κουτί σειρήνας θα εκπέμψει έναν ήχο για να υποδείξει ότι ο διακόπτης tamper είναι πλέον απενεργοποιημένος.

circle-exclamation

Βήμα 2. Βρείτε τη θέση όπου θα στερεωθεί το Κουτί Σειρήνας.

Βήμα 3. Αφαιρέστε το Πάνω Κάλυμμα απελευθερώνοντας την κάτω βίδα με κατσαβίδι Philips και τραβώντας προσεκτικά το εξωτερικό περίβλημα.

Βήμα 4. Αφαιρέστε το κάλυμμα των LED απελευθερώνοντας τις 2 βίδες που στερεώνουν το κάλυμμα με κατσαβίδι Philips και αφαιρώντας το κάλυμμα.

Βήμα 5. Κρατήστε το Κουτί Σειρήνας στη θέση όπου θα τοποθετηθεί, παρέχετε τροφοδοσία στο Κουτί Σειρήνας

Βήμα 6. Ελέγξτε εάν το BX έχει αρκετά ισχυρό σήμα με τον Πίνακα Ελέγχου βάζοντας τον Πίνακα Ελέγχου σε Δοκιμή Περιπάτου λειτουργία (παρακαλούμε ανατρέξτε στο εγχειρίδιο του Πίνακα Ελέγχου). Πατήστε το Κουμπί Εκμάθησης ελέγξτε εάν το σήμα είναι αρκετά ισχυρό (παρακαλούμε ανατρέξτε στο εγχειρίδιο του Πίνακα Ελέγχου για την ισχύ σήματος).

Βήμα 7. Εάν είστε ικανοποιημένοι με την ισχύ σήματος, αφαιρέστε το Κουτί Σειρήνας από τη θέση στερέωσης. Σύρετε τον διακόπτη τροφοδοσίας στον κατάλληλο τερματικό (τροφοδοσία AC ή τροφοδοσία με μπαταρίες), επανατοποθετήστε το κάλυμμα των LED και ασφαλίστε το με τις 4 βίδες του καλύμματος LED χρησιμοποιώντας κατσαβίδι Philips.

Βήμα 8. Εντοπίστε τις 4 οπές στερέωσης, τοποθετήστε και στερεώστε το Κουτί Σειρήνας στον τοίχο χρησιμοποιώντας τις μεγάλες βίδες και τα βύσματα τοίχου που παρέχονται. Ασφαλίστε τις βίδες χρησιμοποιώντας κατσαβίδι Philips. Βεβαιωθείτε ότι ο Διακόπτης Tamper είναι πλήρως πιεσμένος προς τον τοίχο.

circle-exclamation

Βήμα 9. Επανατοποθετήστε το Πάνω Κάλυμμα αγκιστρώνοντας το πάνω μέρος του Πάνω Καλύμματος πάνω στο πάνω μέρος της βάσης. Πιέστε το κάτω μέρος του Πάνω Καλύμματος πάνω στη βάση και σφίξτε την κάτω βίδα χρησιμοποιώντας κατσαβίδι Philips.

Βήμα10. Ενεργοποιήστε τη λειτουργία Siren Tamper στον Πίνακα Ελέγχου (Παρακαλώ ανατρέξτε στο εγχειρίδιο οδηγιών του Πίνακα Ελέγχου)

Βήμα 11. Ελέγξτε εάν η εγκατάσταση είναι επιτυχής δοκιμάζοντας από τον Πίνακα Ελέγχου μέσω της λειτουργίας οπλισμού και αφοπλισμού.

Επιτυχής οπλισμός/αφοπλισμός υποδεικνύεται από τον πίνακα που παρέχεται στο Ηχητική & Οπτική Ένδειξη Κατάστασης.

circle-exclamation

Βήμα 12. Η εγκατάσταση έχει πλέον ολοκληρωθεί.

Αλλαγή Μπαταρίας

Βήμα 1: Απενεργοποιήστε τη λειτουργία Siren Tamper στον Πίνακα Ελέγχου (παρακαλούμε ανατρέξτε στο εγχειρίδιο του Πίνακα Ελέγχου). Το BX-23 θα εκπέμψει έναν ήχο για να υποδείξει ότι ο διακόπτης tamper είναι πλέον απενεργοποιημένος.

Βήμα 2: Απελευθερώστε τη βίδα στερέωσης του καλύμματος στο κάτω μέρος του BX-23 χρησιμοποιώντας κατσαβίδι Philips και τραβήξτε προσεκτικά το εξωτερικό περίβλημα.

Βήμα 3: Αφαιρέστε το κάλυμμα των LED απελευθερώνοντας τις 4 βίδες που στερεώνουν το κάλυμμα χρησιμοποιώντας κατσαβίδι Philips και αφαιρώντας το κάλυμμα.

Βήμα 4: Σύρετε τον Διακόπτη Τροφοδοσίας στη θέση off.

Βήμα 5: Η θήκη μπαταριών είναι ένα μεγάλο κουτί στο BX-23 με καπάκι στερεωμένο με 4 βίδες. Απελευθερώστε τις τέσσερις βίδες χρησιμοποιώντας κατσαβίδι Philips και αφαιρέστε το καπάκι της θήκης.

Βήμα 6: Αφαιρέστε τις παλιές μπαταρίες και πατήστε δύο φορές τον Διακόπτη Tamper για να εκφορτίσετε.

Βήμα 7: Εισαγάγετε νέες μπαταρίες στη θήκη μπαταριών.

Βήμα 8: Μετά την εισαγωγή όλων των μπαταριών, σύρετε τον διακόπτη τροφοδοσίας στον τερματικό BT4. Όλα τα LED θα αναβοσβήσουν μία φορά και ο βομβητής θα εκπέμψει 1 ήχο καθώς το κουτί σειρήνας τροφοδοτείται.

Βήμα 9: Επανατοποθετήστε το κάλυμμα των LED και ασφαλίστε το με τις 4 βίδες που στερεώνουν το κάλυμμα χρησιμοποιώντας κατσαβίδι Philips.

Βήμα 10: Επανατοποθετήστε το καπάκι της θήκης μπαταριών και ασφαλίστε το με τις τέσσερις βίδες χρησιμοποιώντας κατσαβίδι Philips. Παρακαλώ μην υπερσφίγγετε.

Βήμα 11: Επανατοποθετήστε το Πάνω Κάλυμμα αγκιστρώνοντας το πάνω μέρος του Πάνω Καλύμματος πάνω στο πάνω μέρος της βάσης. Πιέστε το κάτω μέρος του Πάνω Καλύμματος πάνω στη βάση και σφίξτε την κάτω βίδα χρησιμοποιώντας κατσαβίδι Philips.

Βήμα 12: Εισέλθετε ξανά στη σελίδα Προγραμματισμού Σειρήνας του Πίνακα Ελέγχου για να ενεργοποιήσετε ξανά τη λειτουργία Siren Tamper. Το BX-23 θα εκπέμψει έναν ήχο για να υποδείξει ότι ο διακόπτης tamper έχει ενεργοποιηθεί.

Επαναφορά εργοστασιακών ρυθμίσεων

Το Κουτί Σειρήνας μπορεί να επαναφερθεί και τα περιεχόμενα της μνήμης να διαγραφούν. Όποτε το Κουτί Σειρήνας αφαιρείται από τον Πίνακα Ελέγχου, θα πρέπει να γίνει επαναφορά εργοστασιακών ρυθμίσεων για να καθαριστεί η μνήμη του Πίνακα Ελέγχου, αλλιώς το Κουτί Σειρήνας θα εξακολουθεί να ενεργοποιεί συναγερμό εάν λάβει σήμα συναγερμού από τον πίνακα.

Βήμα 1: Απενεργοποιήστε τη λειτουργία Siren Tamper στον Πίνακα Ελέγχου (παρακαλούμε ανατρέξτε στο εγχειρίδιο του Πίνακα Ελέγχου). Το Κουτί Σειρήνας θα εκπέμψει έναν ήχο για να υποδείξει ότι ο διακόπτης tamper είναι πλέον απενεργοποιημένος.

Βήμα 2: Αφαιρέστε το Κουτί Σειρήνας από τη λίστα συσκευών του Πίνακα Ελέγχου (παρακαλούμε ανατρέξτε στο εγχειρίδιο του Πίνακα Ελέγχου).

Βήμα 3: Απελευθερώστε την κάτω βίδα του Πάνω Καλύμματος χρησιμοποιώντας κατσαβίδι Philips, αφαιρέστε το πάνω κάλυμμα.

Βήμα 4: Αφαιρέστε το κάλυμμα των LED απελευθερώνοντας τις 4 βίδες που στερεώνουν το κάλυμμα χρησιμοποιώντας κατσαβίδι Philips και αφαιρώντας το κάλυμμα.

Βήμα 5: Σύρετε τον Διακόπτη Τροφοδοσίας στον τερματικό OFF και (όπου εφαρμόζεται) αποσυνδέστε τον αντάπτορα ρεύματος.

Βήμα 6: Εισαγάγετε μπαταρίες στη θήκη μπαταριών.

Βήμα 7: Πατήστε και κρατήστε πατημένο το Κουμπί Εκμάθησης για 7 δευτερόλεπτα και σύρετε τον Διακόπτη Τροφοδοσίας στον τερματικό BT4. Το Κουτί Σειρήνας θα εκπέμψει δύο σύντομους ήχους ακολουθούμενους από έναν μακρύ ήχο.

Βήμα 8: Απελευθερώστε το Κουμπί Εκμάθησης όταν ακούσετε τον μακρύ ήχο. Οι προηγούμενες παράμετροι στο Κουτί Σειρήνας θα διαγραφούν και θα επιστρέψει σε κανονική λειτουργία.
