VESTA-206
PRL-3ZW-AC
Διακόπτης Ρελέ Εναλλαγής Z-Wave
Εισαγωγή
Το PRL-3ZW-AC είναι ένας Διακόπτης Ρελέ Εναλλαγής Z-Wave. Ο Διακόπτης Ρελέ Εναλλαγής μπορεί να συνδεθεί σε καλωδιωμένη συσκευή και να ρυθμιστεί σε κατάσταση Κανονικά Ανοιχτό (N.O.). Μετά την ένταξη στο δίκτυο Z-Wave, ο Διακόπτης Ρελέ Εναλλαγής μπορεί να ελέγχεται μέσω του δικτύου Z-Wave για να ενεργοποιεί τις συνδεδεμένες συσκευές.
Το Z-Wave είναι ένα ασύρματο πρωτόκολλο επικοινωνίας που χρησιμοποιεί ραδιοφωνικό RF χαμηλής ισχύος. Εκμεταλλευόμενο το δίκτυο mesh του Z-Wave, οι εντολές μπορούν να δρομολογηθούν στον προορισμό τους μέσω ενδιάμεσων προϊόντων Z-Wave που “ακούν”.
Το ρελέ μπορεί να ελέγξει κόμβους Z-Wave με απλή πίεση του κουμπιού λειτουργίας και μπορεί επίσης να σας ειδοποιήσει για προβλήματα επικοινωνίας σήματος.
Η σειρά Διακοπτών Ρελέ Εναλλαγής Z-Wave περιλαμβάνει τα ακόλουθα μοντέλα:
PRL-3ZW-AC
PRL-3ZW-AC-OTA
Αναγνώριση Μερών
1. Ενδεικτική λυχνία LED
Η ενδεικτική LED χρησιμοποιείται για να υποδείξει την κατάσταση του Relay:
LED Αναμμένο: Relay Ενεργό
LED Σβηστό: Relay Απενεργοποιημένο
Κουμπί Λειτουργίας
Πατήστε το κουμπί 3 φορές εντός 1,5 δευτερολέπτου για να στείλετε κωδικό εκμάθησης.
Πατήστε και κρατήστε πατημένο το κουμπί για 10 δευτερόλεπτα για επαναφορά στις εργοστασιακές ρυθμίσεις.
Πατήστε το κουμπί για να ενεργοποιήσετε/απενεργοποιήσετε το Relay.
Τερματικά Σύνδεσης
Συνδέστε το καλώδιο στο τερματικό, σφίξτε τη βίδα για να κλείσετε το κλιπ και να συγκρατήσετε το καλώδιο στη θέση του. Ξεβιδώστε για να ανοίξετε το κλιπ και να αφαιρέσετε το καλώδιο που είναι συνδεδεμένο στο τερματικό.
Νέτρον
Φάση (είσοδος AC)
Για να τροφοδοτήσετε το PRL-3ZW, συνδέστε τους ακροδέκτες L & N της τροφοδοσίας στους ακροδέκτες L & N.
5. NO
Για σύνδεση Κανονικά Ανοικτή με τη συσκευή
6. Κοινός
Συνδέστε τους ακροδέκτες NO & COM της καλωδιωμένης συσκευής στους ακροδέκτες NO & COM του PRL-3ZW.
Προδιαγραφές
Πηγή Τροφοδοσίας (Εξωτερική Τροφοδοσία): 100-240VAC
Εξοδος Ρελέ: Αμφίδρομο ρελέ SPDT χωρίς δυναμική σύνδεση (potential-free), Μέγιστο Φορτίο Λειτουργίας: 5A (αντιστατικό) στα 24VDC ή 240VAC.
Εύκαμπτο Καλώδιο: 14 ~ 22 AWG
Θερμοκρασία Λειτουργίας: -10°C έως 45°C (14°F έως 113°F)
Υγρασία: Έως 85% χωρίς συμπύκνωση
Διαστάσεις: 71mm x 49mm x 26mm
Περιβάλλον Εγκατάστασης
Ο Διακόπτης Ρελέ Εναλλαγής πρέπει να εγκαθίσταται σε εσωτερικό χώρο σε ξηρή θέση.
Συνιστάται η εγκατάσταση της συσκευής σε πλαστικό κουτί ανθεκτικό στη φωτιά.
Μην εγκαθιστάτε τη συσκευή σε μεταλλικό κουτί διακόπτη για βέλτιστη εμβέλεια Z-Wave.
Όλες οι εργασίες στη συσκευή, συμπεριλαμβανομένης της εγκατάστασης και συντήρησης, πρέπει να πραγματοποιούνται από εξουσιοδοτημένο και αδειούχο ηλεκτρολόγο.
Για να αποφευχθεί ηλεκτροπληξία και/ή ζημιά στον εξοπλισμό, αποσυνδέστε την ηλεκτρική τροφοδοσία στον κύριο ασφάλεια ή θερμοδιακόπτη πριν από την εγκατάσταση και τη συντήρηση.
Μην συνδέετε τη συσκευή σε φορτία που υπερβαίνουν το υποστηριζόμενο ρεύμα φορτίου.
Εγκατάσταση

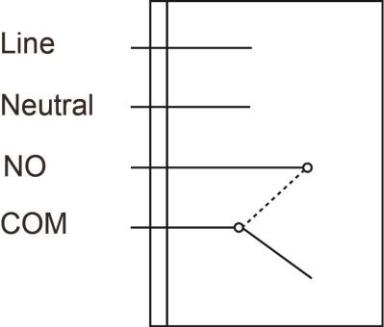

Ρυθμίστε το ρελέ σύμφωνα με τις παρακάτω οδηγίες ή ανατρέξτε στο διάγραμμα για περισσότερες πληροφορίες.
Παρακαλώ απενεργοποιήστε την παροχή ρεύματος πριν τη σύνδεση.
Συνδέστε τους ακροδέκτες L και N της τροφοδοσίας στους ακροδέκτες Φάσης και Ουδέτερου του PRL αντίστοιχα.
Ανάλογα με τη συσκευή που θέλετε να ελέγξετε μέσω του Ρελέ, επιλέξτε τον ακροδέκτη NO και καλωδιώστε το Ρελέ με τη συσκευή για να δημιουργήσετε σύνδεση Κανονικά Ανοιχτή με τη συσκευή.
Μετά την ολοκλήρωση της καλωδίωσης, ενεργοποιήστε την παροχή ρεύματος για να τροφοδοτήσετε τον διακόπτη ρελέ.
Η καλωδίωση του PRL πρέπει να πραγματοποιείται μόνο από πιστοποιημένο τεχνικό με κατάλληλη γνώση και εκπαίδευση σε ηλεκτρικό εξοπλισμό.
Χαρακτηριστικά
Προσθήκη Συσκευής (Συμπερίληψη)
Συνδέστε την είσοδο τροφοδοσίας στον διακόπτη ρελέ σύμφωνα με την παραπάνω οδηγία εγκατάστασης και τροφοδοτήστε τον διακόπτη ρελέ.
Τοποθετήστε την πύλη Z-Wave ή τον πίνακα ελέγχου σε Λειτουργία συμπερίληψης (παρακαλούμε ανατρέξτε στο εγχειρίδιο της πύλης Z-Wave ή του πίνακα ελέγχου).
Εντός 1,5 δευτερολέπτου, πατήστε το κουμπί λειτουργίας 3 φορές.
Ανατρέξτε στο εγχειρίδιο λειτουργίας της πύλης Z-Wave ή του πίνακα ελέγχου για να ολοκληρώσετε τη διαδικασία προσθήκης.
Εάν η συσκευή έχει ήδη προστεθεί (ενσωματωθεί) σε άλλη Πύλη/Πίνακα Ελέγχου Z-Wave, ή εάν η συσκευή δεν μπορεί να προστεθεί στην τρέχουσα Πύλη/Πίνακα Ελέγχου Z-Wave, δοκιμάστε πρώτα να την αφαιρέσετε (βλ. Αφαίρεση Συσκευής).
Αφαίρεση Συσκευής (Αποσυμπερίληψη)
Η συσκευή πρέπει να αφαιρείται από το υπάρχον δίκτυο Z-Wave πριν προστεθεί σε άλλο. Λειτουργία Αποσυμπερίληψης
Τοποθετήστε την πύλη Z-Wave ή τον πίνακα ελέγχου σε Λειτουργία αποσυμπερίληψης (παρακαλούμε ανατρέξτε στο εγχειρίδιο της πύλης Z-Wave ή του πίνακα ελέγχου).
Εντός 1,5 δευτερολέπτου, πατήστε το Κουμπί Λειτουργίας 3 φορές και η συσκευή θα αφαιρεθεί από το δίκτυο Z-Wave.
Επαναφορά εργοστασιακών ρυθμίσεων
Η επαναφορά της συσκευής στις εργοστασιακές ρυθμίσεις θα την επαναφέρει στις προεπιλεγμένες ρυθμίσεις (δηλ. δεν θα είναι ενσωματωμένη σε κανένα δίκτυο Z-Wave). Χρησιμοποιήστε αυτή τη διαδικασία μόνο εάν η πύλη Z-Wave ή ο πίνακας ελέγχου έχει χαθεί ή είναι μη λειτουργικός.
Πατήστε και κρατήστε πατημένο το κουμπί λειτουργίας της συσκευής για 10 δευτερόλεπτα για επαναφορά εργοστασιακών ρυθμίσεων.
Δοκιμή Εμβέλειας
Για να δοκιμάσετε εάν η συσκευή μπορεί να επικοινωνήσει με την πύλη Z-Wave ή τον πίνακα ελέγχου:
Τοποθετήστε την πύλη/τον πίνακα σε λειτουργία δοκιμής εμβέλειας (Walk Test).
Πατήστε το Κουμπί Λειτουργίας στη συσκευή
Η πύλη/ο πίνακας θα πρέπει να εμφανίσει εάν η συσκευή βρίσκεται εντός της εμβέλειας λειτουργίας (παρακαλούμε ανατρέξτε στο εγχειρίδιο λειτουργίας της πύλης/του πίνακα).
Λειτουργία
Έλεγχος Relay
Μετά την επιτυχή προσθήκη του Διακόπτη Ρελέ Εναλλαγής σε δίκτυο Z-Wave, η πύλη/η κονσόλα ελέγχου μπορεί να ελέγχει εξ αποστάσεως το ρελέ για να το ενεργοποιεί, να το απενεργοποιεί ή να εναλλάσσει μεταξύ ενεργοποίησης και απενεργοποίησης. Ανατρέξτε στην πύλη/κονσόλα ελέγχου Z-Wave σας για λεπτομέρειες.
Πληροφορίες Z-Wave
Τύπος Συσκευής: Διακόπτης Ισχύος Ενεργοποίησης/Απενεργοποίησης
Τύπος Ρόλου: Πάντα Ενεργός Υποτακτικός (AOS)
Υποστήριξη/Έλεγχος Κλάσης Εντολών
Υποχρεωτική Υποστήριξη CC: Association CC, v2 ή νεότερη
Association Group Information CC
Basic CC
Binary Switch CC
Device Reset Locally CC
Manufacturer Specific CC
Power level CC
Version CC, v2 ή νεότερη
Z-Wave Plus Info CC
Συνιστώμενη Υποστήριξη CC: Firmware Update Metadata CC
Ομάδες του Z-Wave (Έκδοση 2 της Κλάσης Εντολών Συσχέτισης)
Ο διακόπτης μπορεί να ρυθμιστεί να στέλνει αναφορές σε συσκευές Z-Wave που έχουν συσχετιστεί. Υποστηρίζει μία ομάδα συσχέτισης με πέντε κόμβους υποστήριξης για την Ομάδα 1. Για την ομάδα 1, ο διακόπτης θα αναφέρει την τελευταία κατάσταση του στην Πύλη/στον Πίνακα Z-Wave.
Ομάδα 1 για “LifeLine”:
Binary Switch CC (SWITCH_BINARY_REPORT)
Device Reset Locally CC (COMMAND_CLASS_DEVICE_RESET_LOCALLY)
Αυτόματη αναφορά στην Ομάδα 1 (Μέγιστος Κόμβος 5)
Αναφορά Γεγονότων Ενεργοποίησης/Απενεργοποίησης
Όταν εναλλάσσεται μεταξύ Ενεργό/Ανενεργό, θα στέλνει Αναφορά Binary Switch στους κόμβους της Ομάδας 1.
