# VESTA-149

**DC-15SC2-2W / DCA-15C2-2W**

## **Μαγνητικός Αισθητήρας Πόρτας**&#x20;

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F2GT6iO3m6AMYuOdRS0Nk%2Fimage.png?alt=media&#x26;token=35f0462f-9467-4b1e-a95e-25e7e39924e5" alt=""><figcaption></figcaption></figure>

Ο αισθητήρας πόρτας χρησιμοποιείται για την ανίχνευση του ανοίγματος και κλεισίματος πορτών και παραθύρων. Συνήθως ο αισθητήρας στερεώνεται στο πλαίσιο της πόρτας και ο ενεργοποιητικός μαγνήτης στερεώνεται στην πόρτα. Όταν η πόρτα ανοίγει, ο μαγνήτης απομακρύνεται από τον αισθητήρα και ένας εσωτερικός μαγνητικός διακόπτης ενεργοποιείται, προκαλώντας μετάδοση συναγερμού από τον αισθητήρα.\
Ένας διακόπτης tamper στην πλακέτα προστατεύει το περίβλημα από το να ανοίξει ή να αφαιρεθεί από την επιφάνεια στερέωσης και επίσης σας ειδοποιεί για προβλήματα επικοινωνίας σήματος και για χαμηλή στάθμη μπαταρίας.\
Ο αισθητήρας διαθέτει τερματικό επέκτασης που μπορεί να χρησιμοποιηθεί για σύνδεση με συσκευή N.C. (Normally Closed) ή ρολά, παρέχοντας μεγαλύτερη ευελιξία.

## ***Αναγνώριση Μερών***

1. **Ενδεικτική λυχνία LED / Κουμπί δοκιμής**

&#x20;      **Κουμπί Δοκιμής**

* Πατήστε μία φορά για να μεταδοθεί κωδικός εκμάθησης.
* Πατήστε μία φορά για είσοδο σε λειτουργία δοκιμής για 3 λεπτά.

2. **Οπές Στερέωσης**

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FrbU5pNlGMyrVPfcfTVen%2F1.png?alt=media&#x26;token=e937f753-64ef-4632-a9d8-c5c9a930a1ab" alt=""><figcaption></figcaption></figure>

Χρησιμοποιούνται για να στερεώσετε και να βιδώσετε τον αισθητήρα απευθείας στο πλαίσιο της πόρτας ή στον τοίχο.

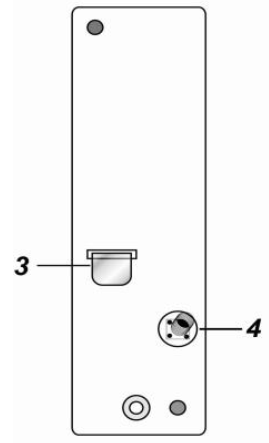

3. **Μονωτής Μπαταρίας**
4. **Διακόπτης Tamper**

Παρέχει προστασία από παραβίαση κατά το μη εξουσιοδοτημένο άνοιγμα της συσκευής και/ή την αφαίρεση από την επιφάνεια στερέωσης.

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FG2YbdKkNz0MFCrvJgNS0%2F2.png?alt=media&#x26;token=0ace797f-06b8-4429-89c0-e76b7148af66" alt=""><figcaption></figcaption></figure>

***Εσωτερικός διακόπτης και τερματικό***

Χαλαρώστε την κάτω βίδα στερέωσης και αφαιρέστε το κάλυμμα για να αποκαλυφθεί το τερματικό όπως φαίνεται.

5. **Τερματικό Επέκτασης**

Εκτός από τον ενσωματωμένο μαγνητικό διακόπτη, παρέχεται επιπλέον τερματικό 2 ακίδων για ξηρή επαφή για επέκταση του μαγνητικού διακόπτη ή οποιασδήποτε συσκευής με λειτουργία N.C. (Κανονικά Κλειστή).

**Jumper Ενεργός** : Ο σύνδεσμος jumpers έχει εισαχθεί&#x20;

**Jumper Απεν.: T**η σύνδεση jumper έχει αφαιρεθεί ή “**παρκαρισμένη**” σε έναν ακροδέκτη.

![](https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FojKnqfdRAg9J2iRZaGc2%2F1.jpeg?alt=media) ![](https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FySvzK1Us5HJMq3T0otrO%2F2.jpeg?alt=media)

6. **Εσωτερικός μαγνητικός διακόπτης - διακόπτης Jumper (JP3)**

* Όταν ο jumper είναι ρυθμισμένος σε ON, ο εσωτερικός μαγνητικός διακόπτης απενεργοποιείται. Μόνο η συσκευή που είναι συνδεδεμένη στο τερματικό επέκτασης θα ενεργοποιεί τον αισθητήρα.
* Όταν ο jumper είναι ρυθμισμένος σε OFF, ο εσωτερικός μαγνητικός διακόπτης ενεργοποιείται.

**(Προεπιλογή Εργοστασίου για όλα τα μοντέλα)**

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F6IUWiDC7hfF5DG3qlc0P%2F3.png?alt=media&#x26;token=801fff54-062f-44d8-a757-6aaa9aa9333c" alt=""><figcaption></figcaption></figure>

7. **Μαγνήτης**

* Τοποθετήστε τον μαγνήτη στην πλευρά του αισθητήρα όπου υπάρχουν 2 ανάγλυφες εγκοπές που υποδεικνύουν τη θέση του εσωτερικού μαγνητικού διακόπτη. Ο αισθητήρας πρέπει να εγκατασταθεί είτε όρθιος είτε ανάποδα, ώστε η πλευρά με τις εγκοπές να βλέπει προς τον μαγνήτη.

8. **Οπή βιδώματος μαγνήτη**
9. **Αποστάτης μαγνήτη**

### ***Παρελκόμενα που Περιλαμβάνονται***

![](https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fk2g9Iz7sPCeXjLunwJT4%2F3.jpeg?alt=media)

1. 1 Μαγνήτης και αποστάτης μαγνήτη
2. Λευκά καλύμματα
3. Βίδες
4. 2 Ούπα (βύσματα τοίχου)

### ***Ενδεικτική λυχνία LED***

* Σε Κανονική Λειτουργία, η LED δεν θα φωτίζεται όταν ενεργοποιείται ο αισθητήρας πόρτας.
* Όταν η τάση της μπαταρίας του αισθητήρα είναι χαμηλή, κάθε φορά που ενεργοποιείται ο αισθητήρας (συσκευή ανοιγμένη/κλειστή), η LED θα ανάβει για 2 δευτερόλεπτα.
* Όταν το κάλυμμα ανοίγει ή ο διακόπτης tamper ενεργοποιείται, η LED θα ανάψει για 2 δευτερόλεπτα. Όταν επιμένει κατάσταση tamper, η LED θα ανάβει για 2 δευτερόλεπτα κάθε φορά που ο αισθητήρας πόρτας ενεργοποιείται.
* Όταν ο αισθητήρας είναι σε λειτουργία Δοκιμής, η LED θα ανάβει κάθε φορά που ενεργοποιείται.
* Όταν η μπαταρία εξαντληθεί, το αισθητήριο πόρτας θα σταματήσει όλες τις λειτουργίες και η λυχνία θα αναβοσβήνει κάθε 4 δευτερόλεπτα.

### ***Μπαταρία***

* Η επαφή πόρτας χρησιμοποιεί μία **Μπαταρία λιθίου CR2, 3V** ως πηγή ισχύος του. Παρακαλείστε να σημειώσετε: **ΠΑΝΤΑ** αντικαταστήστε τη μπαταρία με το σωστό μέγεθος και τάση.
* Ο αισθητήρας μπορεί να ανιχνεύσει κατάσταση χαμηλής μπαταρίας. Όταν η τάση της μπαταρίας είναι χαμηλή, θα αποσταλεί σήμα χαμηλής μπαταρίας στον πίνακα ελέγχου για να ειδοποιήσει για την κατάσταση. Το LED θα ανάψει όταν ο αισθητήρας ενεργοποιείται υπό κατάσταση χαμηλής μπαταρίας. Όταν η μπαταρία εξαντληθεί, ο αισθητήρας θα σταματήσει όλες τις λειτουργίες και το LED θα αναβοσβήνει κάθε 4 δευτερόλεπτα.
* Κατά την αλλαγή των μπαταριών, αφού αφαιρέσετε τις παλιές μπαταρίες, πατήστε δύο φορές τον Διακόπτη Αντιχειροποίησης για να αποφορτίσετε πλήρως πριν εισαγάγετε νέες μπαταρίες.

### ***Σήμα Εποπτείας***

* Ο αισθητήρας θα μεταδίδει αυτόματα περιόδους επιτήρησης (Supervisory Signals) περιοδικά στον πίνακα ελέγχου σε τυχαία διαστήματα 90-110 λεπτών.
* Εάν ο Πίνακας Ελέγχου δεν λάβει σήμα από τον αισθητήρα για προκαθορισμένο χρονικό διάστημα, ο Πίνακας θα υποδείξει ότι ο συγκεκριμένος αισθητήρας αντιμετωπίζει πρόβλημα απώλειας σήματος.

### ***Λειτουργία Δοκιμής***

* Σε Κανονική Λειτουργία, πατήστε το κουμπί Δοκιμής για να μεταδώσετε ένα δοκιμαστικό σήμα και τον κωδικό εκμάθησης στον Πίνακα Ελέγχου. Ο αισθητήρας θα εισέλθει επίσης σε Λειτουργία Δοκιμής για 3 λεπτά.
* Σε Λειτουργία Δοκιμής, η LED θα ανάβει κάθε φορά που ο αισθητήρας ενεργοποιείται.
* Κάθε επιπλέον πάτημα του κουμπιού Δοκιμής θα επαναφέρει τον χρόνο Λειτουργίας Δοκιμής σε 3 λεπτά.

## ***Έναρξη***

* Αφαιρέστε το μονωτικό της μπαταρίας για να ενεργοποιήσετε την μπαταρία.
* Θέστε τον Πίνακα Ελέγχου σε λειτουργία Εκμάθησης (παρακαλούμε αναφερθείτε στο εγχειρίδιο λειτουργίας του πίνακα).
* Πατήστε το κουμπί δοκιμής του αισθητήρα.
* Ανατρέξτε στο εγχειρίδιο λειτουργίας του Πίνακα Ελέγχου για να ολοκληρώσετε τη διαδικασία εκμάθησης.
* Μετά την εκμάθηση του αισθητήρα, τοποθετήστε τον Πίνακα Ελέγχου σε (**Λειτουργία Δοκιμής Περιπάτου)** λειτουργία, κρατήστε τον αισθητήρα στην επιθυμητή θέση και πατήστε το κουμπί Test για να μεταδοθεί σήμα δοκιμής στον πίνακα ελέγχου. Εάν ο πίνακας ελέγχου είναι εντός εμβέλειας σήματος του αισθητήρα, ο πίνακας θα εμφανίσει τις πληροφορίες του αισθητήρα πόρτας ανάλογα.
* Προχωρήστε με τη στερέωση και την εγκατάσταση μόλις βεβαιωθείτε ότι η θέση λειτουργεί σωστά.

### ***Μέθοδοι Στερέωσης και Εγκατάστασης***

Συνιστάται ο αισθητήρας να τοποθετηθεί στο πλαίσιο της πόρτας/παραθύρου και ο μαγνήτης στην πόρτα/το παράθυρο.

Βήμα 1: Βρείτε κατάλληλη θέση κοντά στην πόρτα/το παράθυρό σας για να εγκαταστήσετε τον αισθητήρα. Πραγματοποιήστε Walk Test για να ελέγξετε εάν η θέση είναι εντός εμβέλειας σήματος του πίνακα ελέγχου.

Βήμα 2: Ο αισθητήρας έχει 2 ανάγλυφες εγκοπές στη μία πλευρά (ανατρέξτε στην εικόνα), που σημειώνουν τη θέση του εσωτερικού μαγνητικού διακόπτη. Ο αισθητήρας πρέπει να εγκατασταθεί είτε όρθιος είτε ανάποδα, για να διασφαλιστεί ότι η πλευρά με τις εγκοπές βρίσκεται απέναντι από τον μαγνήτη.

Βήμα 3: Για να εγκαταστήσετε το αισθητήριο πόρτας:

1. Αφαιρέστε τα λευκά καπάκια που καλύπτουν τις δύο οπές στερέωσης.
2. Χρησιμοποιήστε τις 2 οπές στερέωσης ως πρότυπο για τον κατάλληλο προσανατολισμό των τρυπών.
3. Χρησιμοποιήστε τα παρεχόμενα βύσματα τοίχου για εγκατάσταση σε σοβά/τούβλο.
4. Βιδώστε τον αισθητήρα στις παρεχόμενες βύσματα τοίχου χρησιμοποιώντας σταυροκατσάβιδο (Philips).
5. Επανατοποθετήστε τα λευκά καπάκια για να καλύψετε τις δύο οπές στερέωσης.

{% hint style="warning" %}
Σημείωση:

Βεβαιωθείτε ότι το ελατήριο του διακόπτη tamper είναι τοποθετημένο έτσι ώστε να έρχεται σε επαφή με την επιφάνεια στερέωσης μέσω του ανοίγματος του διακόπτη tamper.
{% endhint %}

![](https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FcTkS9Ui88qfMvIGcBbqC%2F4.jpeg?alt=media)

Βήμα 4: Για να στερεώσετε τον μαγνήτη:

1. Χρησιμοποιήστε τις 2 οπές βιδών του μαγνήτη ως πρότυπο για τον κατάλληλο προσανατολισμό των τρυπών.

{% hint style="warning" %}
Σημείωση:

Ο μαγνήτης δεν πρέπει να απέχει περισσότερο από 15 mm από τον αισθητήρα όταν η πόρτα είναι κλειστή.

Ο μαγνήτης πρέπει να ευθυγραμμίζεται με την πλευρά του αισθητήρα που έχει τις γραμμές. Εάν απαιτείται, εφαρμόστε τον αποστάτη μαγνήτη στο πίσω μέρος του μαγνήτη για καλύτερη ευθυγράμμιση με τις γραμμές.
{% endhint %}

![](https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FcAxcunb3qzciXALXw7VJ%2F5.jpeg?alt=media)

2. Βιδώστε τον μαγνήτη στην πόρτα.
3. Εισαγάγετε τα δύο λευκά καπάκια στις οπές βιδών του μαγνήτη για αισθητική ολοκλήρωση.&#x20;

Βήμα 5: Η εγκατάσταση έχει ολοκληρωθεί.

## ***Χρήση του ακροδέκτη επέκτασης***

Η επαφή πόρτας διαθέτει ακροδέκτη επέκτασης για μεγαλύτερη ευελιξία. Ο ακροδέκτης επέκτασης σχηματίζει ένα κλειστό βρόχο με τη συσκευή που συνδέεται σε αυτόν. Όταν η συσκευή ενεργοποιηθεί, ο βρόχος θα ανοίξει· η επαφή πόρτας θα ενεργοποιηθεί επίσης.

![](https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FqNuTOOyoDQipKqkIy5Qo%2F6.jpeg?alt=media)

Το τερματικό επέκτασης και ο εσωτερικός μαγνητικός διακόπτης μπορούν να λειτουργούν μαζί για να ενεργοποιήσουν τον αισθητήρα όταν ενεργοποιηθεί οποιοδήποτε από αυτά· μπορείτε επίσης να επιλέξετε να απενεργοποιήσετε τον εσωτερικό μαγνητικό διακόπτη μέσω της ρύθμισης του jumper JP3.

Για να συνδέσετε τη συσκευή στο τερματικό επέκτασης:

1. Ανοίξτε τον αισθητήρα χαλαρώνοντας τη βίδα στερέωσης χρησιμοποιώντας σταυροκατσάβιδο (Philips).
2. Το πάνω άκρο της μπροστινής θήκης έχει ένα πιο λεπτό πλαστικό σημείο διάτρησης. Διάτρηστε αυτό το σημείο για να δημιουργήσετε μια οπή για τη σύνδεση καλωδίωσης στο τερματικό επέκτασης.
3. Συνδέστε τη συσκευή στο τερματικό επέκτασης

Το τερματικό επέκτασης μπορεί να είναι χρήσιμο στην ακόλουθη κατάσταση.

* Εάν η επαφή πόρτας δεν μπορεί να τοποθετηθεί στο πλαίσιο της πόρτας, μπορείτε να συνδέσετε έναν επιπλέον διακόπτη επέκτασης στον ακροδέκτη επέκτασης για να τοποθετήσετε την επαφή πόρτας απομακρυσμένα.
* Οποιαδήποτε συσκευή με ξηρή επαφή N.C. (Normally Close) μπορεί να συνδεθεί στο τερματικό επέκτασης, κάνοντας το αισθητήριο πόρτας να λειτουργεί ως καθολικός πομπός.
* Πολλαπλές συσκευές με ξηρές επαφές μπορούν να συνδεθούν σειρά με τον αισθητήρα, όπως φαίνεται στο παρακάτω διάγραμμα.

![](https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F3FOS8ODR9YTIwpPZ1wTw%2F7.jpeg?alt=media) ![](https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FAgoRQ53Ur3pHVXEpizjE%2F8.jpeg?alt=media)

{% hint style="warning" %}
Σημείωση:

**Εάν ο εσωτερικός μαγνητικός διακόπτης και το τερματικό επέκτασης λειτουργούν ταυτόχρονα, τότε:**

Όταν η προστατευόμενη πόρτα ανοίγει/κλείνει **ή** η εξωτερική συσκευή ενεργοποιείται, η επαφή πόρτας ενεργοποιείται και μεταδίδει σήμα αμέσως.

Ωστόσο, η επαφή πόρτας θα μεταδώσει μόνο ένα **Πόρτα Κλειστή** ή **Αποκατεστημένο** σήμα αφού και η πόρτα **και** η εξωτερική συσκευή αποκατασταθούν για 3 δευτερόλεπτα.
{% endhint %}
