# VESTA-187

**WSS-4E-ZBS**

## **Έξυπνος Διακόπτης Σεναρίου (Zigbee)**

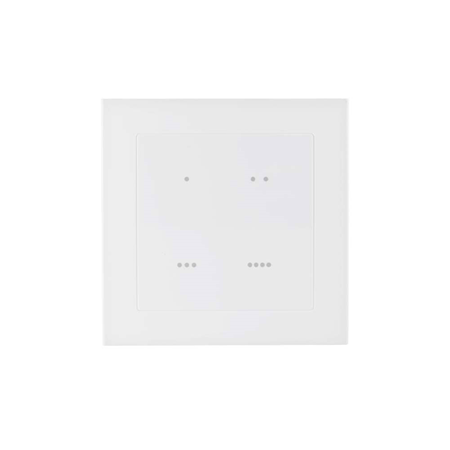

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FSihLRnpSYTdYjOvRQLno%2Fimage.png?alt=media&#x26;token=7ed022cf-698e-46d3-8e5c-179885368427" alt=""><figcaption></figcaption></figure>

## **Εισαγωγή**

Το WSS-4E-ZBS είναι ένας διακόπτης σεναρίου ZigBee με τέσσερα αφής πλήκτρα σχεδιασμένος να ελέγχει μια ομάδα προκαθορισμένων συσκευών οικιακού αυτοματισμού απλά πατώντας τα κουμπιά σεναρίου κάτω από το ίδιο δίκτυο ZigBee.

Ο διακόπτης σεναρίου χρησιμοποιεί την τεχνολογία ZigBee για ασύρματη μετάδοση σήματος. Το ZigBee είναι ένα πρωτόκολλο ασύρματης επικοινωνίας που είναι αξιόπιστο, με χαμηλή κατανάλωση ενέργειας και υψηλή αποδοτικότητα μετάδοσης. Βασισμένο στο πρότυπο IEEE802.15.4, το ZigBee επιτρέπει την ένταξη μεγάλου αριθμού συσκευών σε ένα δίκτυο και τον συντονισμό τους για ανταλλαγή δεδομένων και μετάδοση σήματος.

Ο διακόπτης σεναρίου λειτουργεί ως τελική συσκευή στο δίκτυο ZigBee. Μπορεί να ενταχθεί στο δίκτυο ZigBee για να μεταδίδει σήμα κατά την ενεργοποίηση και μπορεί να ελέγχει οποιαδήποτε συσκευή ZigBee, αλλά δεν μπορεί να επιτρέψει σε άλλη συσκευή ZigBee να ενταχθεί στο δίκτυο μέσω του διακόπτη σεναρίου.

Ο διακόπτης σεναρίου WSS-4E ZigBee με τέσσερα αφής πλήκτρα περιλαμβάνει τα ακόλουθα μοντέλα:

WSS-4E-ZBS

WSS-4E-ZBS-OTA

![](https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FryGjDCJho8rAYFLMFkhZ%2F0.jpeg?alt=media)

## **Εισαγωγή Συσκευής**

1. **LED Σεναρίου**

Υπάρχουν τέσσερα LED σεναρίου, το LED θα ανάβει ανάλογα με το αντίστοιχο κουμπί αφής σεναρίου που πατήθηκε.

Όταν ο διακόπτης σεναρίου λάβει επιβεβαίωση από τον Πίνακα Ελέγχου μετά από πάτημα κουμπιού, θα αναβοσβήσει μία φορά και θα εκπέμψει έναν ήχο ως ένδειξη.

Εάν το LED αναβοσβήνει δύο φορές κατά το πάτημα του κουμπιού αφής, σημαίνει ότι ο πίνακας ελέγχου ZigBee δεν μπόρεσε να λάβει το σήμα που στάλθηκε από τον διακόπτη σεναρίου, παρακαλώ ελέγξτε τη συνδεσιμότητα ZigBee.

2. **Κουμπί Αφής Σεναρίου**

Ο διακόπτης σεναρίου διαθέτει 4 κουμπιά αφής σεναρίου:

![](https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FoNKhX6yh79yARDpl2HWd%2Fimage.png?alt=media\&token=1945fea1-4f6c-4c6e-afdf-f39e8639bf9a)Κουμπί Αφής 1

<img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FQqmHh6Ha7OxjBbwGfcMX%2Fimage.png?alt=media&#x26;token=2d860774-0a2b-4995-8c13-fbd2b6f3d8e3" alt="" data-size="original">Κουμπί Αφής 2

<img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FRKccGBrKLiDmJql2JoZG%2Fimage.png?alt=media&#x26;token=dbe6e6cb-eb95-4496-96c9-c1b9eb137511" alt="" data-size="original">Κουμπί Αφής 3

![](https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FBP4PvcJ3pEyjizMdqiM0%2Fimage.png?alt=media\&token=eb483fe6-cbbe-4561-b892-d97e494136ee)Κουμπί Αφής 4

3. **Θήκη μπαταρίας**
4. **Κουμπί Λειτουργίας**

   Πατήστε και κρατήστε για 10 δευτερόλεπτα για επαναφορά.
5. **LED ZigBee (Κόκκινο)**

   Το κόκκινο LED ανάβει στις παρακάτω περιπτώσεις:

   1. Αναβοσβήνει μία φορά: Κατά την αποστολή εντολής, επαναφοράς ή σήματος εκμάθησης. Όταν ο διακόπτης σεναρίου λάβει επιβεβαίωση από τον πίνακα ελέγχου μετά από πάτημα κουμπιού.
   2. Αναβοσβήνει δύο φορές: Ο διακόπτης σεναρίου εντάχθηκε επιτυχώς σε δίκτυο ZigBee.
6. **Τρύπα Κουμπιού Λειτουργίας**

## **Χαρακτηριστικά**

### ***Μπαταρία και Ανίχνευση Χαμηλής Μπαταρίας***

Ο διακόπτης σεναρίου χρησιμοποιεί δύο αλκαλικές μπαταρίες AA 1,5V ως πηγή τροφοδοσίας. Ο διακόπτης σεναρίου διαθέτει λειτουργία ανίχνευσης χαμηλής μπαταρίας. Όταν η τάση της μπαταρίας είναι χαμηλή, ο διακόπτης σεναρίου θα μεταδώσει σήμα Χαμηλής Μπαταρίας στον συντονιστή του δικτύου ZigBee.

### ***Σενάριο***

Όταν πατηθεί ένα κουμπί αφής σεναρίου, ο διακόπτης σεναρίου θα στείλει σήμα στον πίνακα ελέγχου για να ενεργοποιήσει το αντίστοιχο σενάριο (βλέπε Πίνακα Ελέγχου για λεπτομέρειες).

## **Ρύθμιση Δικτύου ZigBee**

### ***Οδηγίες για Συσκευές ZigBee***

Το ZigBee είναι ένα πρωτόκολλο ασύρματης επικοινωνίας που είναι αξιόπιστο, με χαμηλή κατανάλωση ενέργειας και υψηλή αποδοτικότητα μετάδοσης. Βασισμένο στο πρότυπο IEEE802.15.4, το ZigBee επιτρέπει την ένταξη μεγάλου αριθμού συσκευών σε ένα δίκτυο και τον συντονισμό τους για ανταλλαγή δεδομένων και μετάδοση σήματος.

Λόγω της θεμελιώδους δομής του δικτύου ZigBee, μια συσκευή ZigBee θα επιδιώξει ενεργά να ενταχθεί σε δίκτυο μετά την ενεργοποίησή της. Επειδή η εκτέλεση μιας εργασίας σύνδεσης στο δίκτυο μπορεί να καταναλώσει κάποια ενέργεια, είναι απαραίτητο να ακολουθήσετε τις οδηγίες για να αποφύγετε την εξάντληση της μπαταρίας μιας συσκευής ZigBee.

* Βεβαιωθείτε ότι ο δρομολογητής ή ο συντονιστής του δικτύου ZigBee είναι ενεργοποιημένος πριν εισάγετε την μπαταρία στη συσκευή ZigBee.
* Βεβαιωθείτε ότι ο δρομολογητής ή ο συντονιστής του δικτύου ZigBee τροφοδοτείται και βρίσκεται εντός εμβέλειας ενώ μια συσκευή ZigBee χρησιμοποιείται.
* Μην αφαιρείτε μια συσκευή ZigBee από τον δρομολογητή ή τον συντονιστή ZigBee χωρίς να αφαιρέσετε πρώτα την μπαταρία από τη συσκευή ZigBee.

### ***Ενσωμάτωση στο Δίκτυο ZigBee***

Ως συσκευή ZigBee, ο διακόπτης σεναρίου πρέπει να ενταχθεί σε δίκτυο ZigBee για να συνδεθεί με τις συσκευές ZigBee.

Παρακαλώ ακολουθήστε τα παρακάτω βήματα για να εντάξετε τον διακόπτη σεναρίου στο δίκτυο ZigBee.

1. Αφαιρέστε το κάλυμμα χρησιμοποιώντας ένα κατσαβίδι.
2. Εισάγετε την μπαταρία και στη συνέχεια επανατοποθετήστε το κάλυμμα.
3. Πατήστε και κρατήστε το κουμπί λειτουργίας για 10 δευτερόλεπτα και αφήστε όταν το κόκκινο LED αναβοσβήσει μία φορά για να ενταχθεί στο δίκτυο ZigBee. Παρακαλώ βεβαιωθείτε ότι έχετε ενεργοποιήσει τη λειτουργία επιτρέπει-ένταξη στον δρομολογητή ή στον συντονιστή του δικτύου ZigBee.
4. Εάν ο διακόπτης σεναρίου ενταχθεί επιτυχώς σε δίκτυο ZigBee, ο δείκτης κόκκινου LED θα αναβοσβήσει δύο φορές για επιβεβαίωση.
5. Μετά την ένταξη στο δίκτυο ZigBee, ο διακόπτης σεναρίου θα εγγραφεί αυτόματα στο δίκτυο. Παρακαλώ ελέγξτε τον συντονιστή του δικτύου ZigBee, τον πίνακα ελέγχου συστήματος ή το CIE (Συσκευή Ελέγχου και Ένδειξης) για να επιβεβαιώσετε εάν η ένταξη και η εγγραφή ήταν επιτυχείς.

### ***Αφαίρεση Συσκευής από το Δίκτυο ZigBee (Επαναφορά στις Εργοστασιακές Ρυθμίσεις)***

Για να αφαιρέσετε τον διακόπτη σεναρίου από το τρέχον δίκτυο ZigBee, ο διακόπτης πρέπει να τεθεί σε Επαναφορά Εργοστασίου για να ολοκληρωθεί η αφαίρεση της συσκευής. Η λειτουργία Επαναφοράς Εργοστασίου θα διαγράψει τα αποθηκευμένα στοιχεία ρυθμίσεων και θα προκαλέσει στον διακόπτη σεναρίου να αναζητήσει νέο δίκτυο ZigBee.

**Προτού αφαιρέσετε τη συσκευή, βεβαιωθείτε ότι ο διακόπτης σεναρίου βρίσκεται εντός του εύρους σήματος του τρέχοντος δικτύου ZigBee**

1. Πατήστε και κρατήστε το κουμπί λειτουργίας για 10 δευτερόλεπτα, στη συνέχεια αφήστε το κουμπί για να επαναφέρετε τον διακόπτη σεναρίου.
2. Μετά την επαναφορά, ο διακόπτης σεναρίου θα διαγράψει τις τρέχουσες ρυθμίσεις δικτύου ZigBee και θα στείλει σήμα στον συντονιστή ZigBee για να αφαιρέσει τον εαυτό του από το τρέχον δίκτυο ZigBee. Στη συνέχεια θα αναζητήσει ενεργά διαθέσιμο δίκτυο ZigBee ξανά και θα ενταχθεί αυτόματα στο δίκτυο.

### ***Αναβάθμιση Firmware OTA (Μόνο για έκδοση με OTA)***

Ο διακόπτης σεναρίου με τέσσερα αφής πλήκτρα υποστηρίζει δυνατότητα αναβάθμισης υλικολογισμικού OTA μέσω δικτύου ZigBee, η οποία μπορεί να ξεκινήσει από τον συντονιστή του δικτύου ZigBee. Ακολουθήστε τα παρακάτω βήματα για να πραγματοποιήσετε αναβάθμιση υλικολογισμικού OTA.

**Βήμα 1.** Πρέπει να έχετε πρόσβαση στον Συντονιστή ZigBee σας για να πραγματοποιήσετε την αναβάθμιση firmware ασύρματα.

**Βήμα 2.** Στην σελίδα ρυθμίσεων, επιλέξτε τη συσκευή που επιθυμείτε να αναβαθμίσετε και επιλέξτε το νέο υλικολογισμικό ZigBee που παρέχεται. Παρακαλώ αναφερθείτε στο Εγχειρίδιο Χρήστη του Συντονιστή ZigBee για λεπτομέρειες.

**Βήμα 3.**&#x3A0;ατήστε "OK" για να ξεκινήσει η διαδικασία αναβάθμισης, και το LED θα συνεχίσει να αναβοσβήνει. Κατά τη διάρκεια της διαδικασίας OTA, παρακαλώ μην εκτελέσετε άλλες ενέργειες ή μην απενεργοποιήσετε τον πίνακα.

**Βήμα 4.**&#x397; διάρκεια της αναβάθμισης θα διαρκέσει περίπου 20 έως 30 λεπτά. Σημειώστε ότι η διάρκεια μπορεί να διαφέρει ανάλογα με το μέγεθος του αρχείου ή την απόσταση μεταξύ του αξεσουάρ σας και του συντονιστή.

**Βήμα 5.**&#x3A0;εριμένετε μέχρι να ολοκληρωθεί η ενημέρωση του υλικολογισμικού. Όταν η πρόοδος φτάσει στο 100%, η συσκευή θα επανεκκινηθεί αυτόματα. Μπορείτε επίσης να ανανεώσετε ξανά τη σελίδα για να βεβαιωθείτε εάν το υλικολογισμικό της συσκευής έχει ενημερωθεί επιτυχώς με την πιο πρόσφατη έκδοση που εμφανίζεται.

### **Εγκατάσταση**

* Ο διακόπτης σεναρίου έχει σχεδιαστεί για να τοποθετείται σε επίπεδη επιφάνεια με βίδες στερέωσης.
* Η βάση έχει 3 σημεία αποκοπής, όπου το πλαστικό είναι πιο λεπτό, για σκοπούς στερέωσης.
  1. Αφαιρέστε το κάλυμμα χρησιμοποιώντας ένα κατσαβίδι.
  2. Διατρρήστε τα κατάλληλα σημεία αποκοπής στη βάση.
  3. Χρησιμοποιώντας τις οπές ως πρότυπο, τρυπήστε οπές στην επιφάνεια.
  4. Βιδώστε τη βάση στην επιφάνεια.
  5. Επανατοποθετήστε το κάλυμμα στη βάση και ασφαλίστε το σφίγγοντας την βίδα στερέωσης.

![](https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F2foKu6kblzS3bmgPMczz%2F8.jpeg?alt=media)
