VESTA-185

LMHT-1ZBS

Αισθητήρας Φωτεινότητας, Υγρασίας και Θερμοκρασίας (ZigBee)

Εισαγωγή

Το LMHT-1ZBS είναι ένας αισθητήρας φωτεινότητας, υγρασίας και θερμοκρασίας ZigBee. Παρακολουθεί το περιβάλλον του σπιτιού σας και μεταδίδει τις μετρήσεις φωτεινότητας (lux), υγρασίας και θερμοκρασίας στον συντονιστή στο δίκτυο ZigBee.

Ο αισθητήρας αξιοποιεί την τεχνολογία ZigBee για ασύρματη μετάδοση σημάτων. Το ZigBee είναι ένα πρωτόκολλο ασύρματης επικοινωνίας αξιόπιστο, με χαμηλή κατανάλωση ενέργειας και υψηλή αποδοτικότητα μετάδοσης. Βασισμένο στο πρότυπο IEEE802.15.4, το ZigBee επιτρέπει την ενσωμάτωση μεγάλου αριθμού συσκευών σε ένα δίκτυο και τον συντονισμό τους για ανταλλαγή δεδομένων και μετάδοση σημάτων.

Ο αισθητήρας λειτουργεί ως τερματική συσκευή (end device) στο δίκτυο ZigBee. Μπορεί να ενταχθεί στο δίκτυο ZigBee για να μεταδίδει σήματα κατά την ενεργοποίησή του, αλλά δεν επιτρέπει σε άλλη συσκευή ZigBee να ενταχθεί στο δίκτυο μέσω του αισθητήρα.

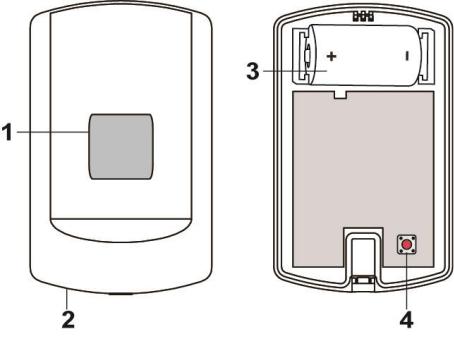

Αναγνώριση Εξαρτημάτων

Αισθητήρας Φωτός / Ενδεικτική λυχνία LED
- Αναβοσβήνει μία φορά: Επαναφορά στις εργοστασιακές ρυθμίσεις
- Αναβοσβήνει δύο φορές: Μετά την επιτυχή ένταξη του αισθητήρα σε δίκτυο ZigBee.
- Αναβοσβήνει 3 φορές: Μπαταρία τοποθετήθηκε.
- Αναβοσβήνει 5 φορές: Εντοπίστηκε χαμηλή μπαταρία κατά την τοποθέτηση της μπαταρίας.
- Αναβοσβήνει μία φορά κάθε 20 λεπτά: Ο αισθητήρας έχει χάσει τη σύνδεση με το τρέχον δίκτυο ZigBee.
Αισθητήρας Θερμοκρασίας
Θήκη μπαταρίας
Κουμπί Λειτουργίας
- Πατήστε μία φορά για να στείλετε σήμα στον συντονιστή.
- Πατήστε και κρατήστε πατημένο για 10 δευτερόλεπτα για επαναφορά της συσκευής.

Χαρακτηριστικά

Παρακολούθηση Φωτισμού, Υγρασίας και Θερμοκρασίας

Ο αισθητήρας μετρά τη φωτεινότητα, την υγρασία και τη θερμοκρασία και μεταδίδει τις μετρήσεις τακτικά στον συντονιστή του δικτύου ZigBee.

Η μέτρηση φωτεινότητας μεταδίδεται κάθε 30 λεπτά.

Η μέτρηση υγρασίας και θερμοκρασίας μεταδίδεται κάθε 10 λεπτά. Ο αισθητήρας θα μεταδώσει επίσης σήμα αυτόματα όταν:

Η θερμοκρασία αλλάζει κατά +/- 2°C.
Η υγρασία αλλάζει +/- 10%.
Όταν η τρέχουσα φωτεινότητα αλλάζει κατά +/- 10%.
Το επίπεδο αλλαγής που απαιτείται για την ενεργοποίηση μετάδοσης σήματος μπορεί να προγραμματιστεί χρησιμοποιώντας την εντολή ZigBee Configure Reporting – παράμετρο Reportable Change.
Οι προεπιλεγμένες τιμές είναι:
Θερμοκρασία: 200 για 2°C.
Υγρασία: 1000 για 10%.
Φωτεινότητα: 10 για 10%.

Μπορείτε επίσης να πατήσετε μία φορά το Κουμπί Λειτουργίας για να μεταδώσετε χειροκίνητα την τρέχουσα μέτρηση.

Μπαταρία και Ανίχνευση Χαμηλής Μπαταρίας

Ο αισθητήρας χρησιμοποιεί μία μπαταρία CR123A 3V λιθίου ως πηγή ενέργειας.
Ο αισθητήρας διαθέτει λειτουργία ανίχνευσης χαμηλής μπαταρίας. Όταν η τάση της μπαταρίας είναι χαμηλή, ο αισθητήρας θα στείλει σήμα Χαμηλής Μπαταρίας στον συντονιστή του δικτύου ZigBee.
Κατά την αλλαγή της μπαταρίας, μετά την αφαίρεση της παλιάς μπαταρίας, πατήστε δύο φορές το Κουμπί Λειτουργίας για πλήρη εκφόρτιση πριν εισαγάγετε τη νέα μπαταρία.
Εάν εντοπιστεί χαμηλή τάση μπαταρίας κατά την εισαγωγή της νέας μπαταρίας, η ενδεικτική λυχνία LED θα αναβοσβήνει 5 φορές.

Επιτήρηση

Ο αισθητήρας θα μεταδίδει ένα σήμα επίβλεψης μαζί με το σήμα μέτρησης για να αναφέρει την κατάστασή του τακτικά. Το εργοστασιακό προεπιλεγμένο διάστημα είναι 30 λεπτά, το οποίο μπορεί να ρυθμιστεί σύμφωνα με την ρύθμιση.

Ρύθμιση Δικτύου ZigBee

Οδηγίες για Συσκευές ZigBee

Το ZigBee είναι ένα πρωτόκολλο ασύρματης επικοινωνίας αξιόπιστο, με χαμηλή κατανάλωση ενέργειας και υψηλή αποδοτικότητα μετάδοσης. Βασισμένο στο πρότυπο IEEE802.15.4, το ZigBee επιτρέπει την ενσωμάτωση μεγάλου αριθμού συσκευών σε ένα δίκτυο και τον συντονισμό τους για ανταλλαγή δεδομένων και μετάδοση σημάτων.

Λόγω της βασικής δομής του δικτύου ZigBee, η συσκευή ZigBee θα αναζητήσει ενεργά και θα ενταχθεί στο δίκτυο μετά την παροχή τάσης. Επειδή η εκτέλεση της διαδικασίας σύνδεσης στο δίκτυο μπορεί να καταναλώσει ενέργεια, απαιτείται να ακολουθήσετε τις οδηγίες για να αποφύγετε την εξάντληση της μπαταρίας μιας συσκευής ZigBee.

Βεβαιωθείτε ότι ο δρομολογητής ή ο συντονιστής του δικτύου ZigBee τροφοδοτείται πριν εισαγάγετε την μπαταρία στη συσκευή ZigBee.
Βεβαιωθείτε ότι ο δρομολογητής ή ο συντονιστής του δικτύου ZigBee τροφοδοτείται και βρίσκεται εντός εμβέλειας ενώ μια συσκευή ZigBee χρησιμοποιείται.
Μην αφαιρείτε μια συσκευή ZigBee από τον δρομολογητή ή τον συντονιστή ZigBee χωρίς να αφαιρέσετε πρώτα την μπαταρία από τη συσκευή ZigBee.

Ενσωμάτωση στο Δίκτυο ZigBee

Ως συσκευή ZigBee, ο αισθητήρας πρέπει να ενταχθεί σε ένα δίκτυο ZigBee για να μεταδίδει σήματα. Ακολουθήστε τα παρακάτω βήματα για να εντάξετε τον αισθητήρα στο δίκτυο ZigBee.

Αποσπάστε τη συναρμολόγηση επάνω καλύμματος και βάσης και εισάγετε την μπαταρία.
Πατήστε και κρατήστε το κουμπί λειτουργίας για 10 δευτερόλεπτα καθώς ο αισθητήρας επαναφέρεται (η LED αναβοσβήνει μία φορά) και αρχίζει να αναζητά υπάρχον δίκτυο ZigBee. Βεβαιωθείτε ότι η λειτουργία permit-to-join στον δρομολογητή ή συντονιστή του δικτύου ZigBee είναι ενεργοποιημένη.
Εάν ο αισθητήρας ενταχθεί επιτυχώς σε δίκτυο ZigBee, η ενδεικτική λυχνία LED θα αναβοσβήνει δύο φορές για επιβεβαίωση.
Μετά την ένταξη στο δίκτυο ZigBee, ο αισθητήρας θα εγγραφεί αυτόματα στο δίκτυο. Παρακαλούμε ελέγξτε τον συντονιστή ZigBee, τον πίνακα ελέγχου συστήματος ή το CIE (Control and Indicating Equipment) για να επιβεβαιώσετε αν η ένταξη και η εγγραφή ήταν επιτυχείς.
Μετά την ένταξη στο δίκτυο ZigBee, εάν ο αισθητήρας χάσει τη σύνδεση με το τρέχον δίκτυο ZigBee, η LED θα αναβοσβήνει κάθε 20 λεπτά για να το υποδείξει. Ελέγξτε την κατάσταση του δικτύου ZigBee και την εμβέλεια σήματος του αισθητήρα για να διορθώσετε την κατάσταση.

Αφαίρεση Συσκευής από το Δίκτυο ZigBee (Επαναφορά στις Εργοστασιακές Ρυθμίσεις)

Για να αφαιρεθεί η συσκευή από το τρέχον δίκτυο ZigBee, ο αισθητήρας πρέπει να τεθεί σε Επαναφορά Εργοστασιακών Ρυθμίσεων (Factory Reset) για να ολοκληρωθεί η αφαίρεση της συσκευής. Η λειτουργία Επαναφοράς Εργοστασιακών Ρυθμίσεων θα διαγράψει τις αποθηκευμένες ρυθμίσεις της συσκευής και θα ζητήσει από τον αισθητήρα να αναζητήσει νέο δίκτυο ZigBee.

Πριν την αφαίρεση της συσκευής, βεβαιωθείτε ότι ο αισθητήρας βρίσκεται εντός της εμβέλειας σήματος του τρέχοντος δικτύου ZigBee

Πατήστε και κρατήστε το κουμπί λειτουργίας για 10 δευτερόλεπτα, στη συνέχεια αφήστε το κουμπί για να επαναφέρετε τον αισθητήρα.
Μετά την επαναφορά, ο αισθητήρας θα διαγράψει τις τρέχουσες ρυθμίσεις δικτύου ZigBee και θα στείλει σήμα στον συντονιστή ZigBee για να αφαιρέσει ο ίδιος τον εαυτό του από το τρέχον δίκτυο ZigBee. Θα αναζητήσει στη συνέχεια ενεργά διαθέσιμο δίκτυο ZigBee ξανά και θα ενταχθεί αυτόματα στο δίκτυο.

Εγκατάσταση

Εγκατάσταση του Αισθητήρα

Ο αισθητήρας μπορεί να εγκατασταθεί με δύο μεθόδους: αυτοκόλλητη ταινία ή βίδωμα.

Αυτοκόλλητη τοποθέτηση

Καθαρίστε την επιφάνεια με κατάλληλο απολιπαντικό.
Αφαιρέστε την προστατευτική επικάλυψη από τη μία πλευρά του διπλής όψεως αυτοκόλλητου και εφαρμόστε σταθερά στην πίσω πλευρά της συσκευής.
Αφαιρέστε την άλλη επικάλυψη και τοποθετήστε/πατήστε σταθερά τη συσκευή στη ζητούμενη θέση.

Μην χρησιμοποιείτε τη μέθοδο αυτοκόλλητης τοποθέτησης σε επιφάνειες με κακή βαφή και/ή τραχιές επιφάνειες.

Τοποθέτηση με βίδες

Η βάση του αισθητήρα έχει δύο θέσεις διάτρησης για βίδες, όπου το πλαστικό είναι λεπτότερο για σκοπούς τοποθέτησης. Για να τοποθετήσετε τον αισθητήρα:

Αποσπάστε τη συναρμολόγηση επάνω καλύμματος και βάσης ξεβιδώνοντας την βίδα σταθεροποίησης καλύμματος χρησιμοποιώντας ένα σταυροκατσάβιδο Philips.
Διατρυπήστε τις εγκοπές στη βάση.
Χρησιμοποιήστε τις τρύπες ως πρότυπο για να τρυπήσετε δύο τρύπες και εισάγετε τα βύσματα τοίχου.
Βιδώστε τη βάση μέσα στα βύσματα τοίχου.
Αντικαταστήστε το επάνω κάλυμμα πάνω από τη βάση αγκιστρώνοντας τη βάση στον γάντζο στερέωσης και πιέζοντας το κάλυμμα προς τη βάση.
Σφίξτε και βιδώστε ξανά το επάνω κάλυμμα στη βάση του χρησιμοποιώντας ένα σταυροκατσάβιδο Philips.

Χρήση του Αισθητήρα με ZigBee Router

ΣΗΜΑΝΤΙΚΗ ΣΗΜΕΙΩΣΗ

Εάν το σημείο εγκατάστασης του αισθητήρα απέχει από τον πίνακα ελέγχου του συστήματός σας και απαιτείται χρήση ZigBee routers για βελτίωση της ισχύος σήματος. ΜΗΝ χρησιμοποιείτε έναν ZigBee Router χωρίς εφεδρική μπαταρία. Ένας ZigBee router χωρίς μπαταρία θα απενεργοποιηθεί σε διακοπή ρεύματος AC και ο αισθητήρας που είναι συνδεδεμένος στον router θα χάσει τη σύνδεση με το δίκτυο ZigBee. Σχεδιάστε την τοποθέτηση των αισθητήρων σας χρησιμοποιώντας μόνο ZigBee routers με εφεδρική μπαταρία.

Αναβάθμιση Firmware OTA (Μόνο για έκδοση με OTA)

Ο αισθητήρας φωτεινότητας, υγρασίας και θερμοκρασίας υποστηρίζει αναβάθμιση firmware OTA μέσω δικτύου ZigBee, η οποία μπορεί να ξεκινήσει από τον συντονιστή του δικτύου ZigBee. Ακολουθήστε τα παρακάτω βήματα για να πραγματοποιήσετε την αναβάθμιση firmware OTA.

Βήμα 1. Πρέπει να έχετε πρόσβαση στον Συντονιστή ZigBee σας για να πραγματοποιήσετε την αναβάθμιση firmware ασύρματα.

Βήμα 2. Στη σελίδα ρυθμίσεων, επιλέξτε τη συσκευή που θέλετε να αναβαθμίσετε και επιλέξτε το νέο firmware ZigBee που παρέχεται. Ανατρέξτε στο εγχειρίδιο χρήστη του Συντονιστή ZigBee για λεπτομέρειες.

Βήμα 3.Πατήστε “OK” για να ξεκινήσει η διαδικασία αναβάθμισης, και η LED θα συνεχίσει να αναβοσβήνει. Κατά τη διάρκεια της διαδικασίας OTA, παρακαλούμε

μην εκτελείτε άλλες ενέργειες ή δεν απενεργοποιείτε τον πίνακα.

Βήμα 4.Η διάρκεια της αναβάθμισης θα διαρκέσει περίπου 20 έως 30 λεπτά. Σημειώστε ότι η διάρκεια μπορεί να διαφέρει ανάλογα με το μέγεθος του αρχείου ή την απόσταση μεταξύ του αξεσουάρ σας και του συντονιστή.

Βήμα 5.Περιμένετε να ολοκληρωθεί η ενημέρωση του firmware. Όταν η πρόοδος φτάσει στο 100%, η συσκευή θα επανεκκινηθεί αυτόματα. Μπορείτε επίσης να ανανεώσετε τη σελίδα ξανά για να βεβαιωθείτε ότι το firmware της συσκευής ενημερώθηκε επιτυχώς με την πιο πρόσφατη έκδοση που εμφανίζεται.
