# VESTA-178

**SCM-8ZBS**

## **Έλεγχος Ρολού (Zigbee)**

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FIxIkz3dwx9zDXldUn1p4%2Fimage.png?alt=media&#x26;token=2798f4f3-73a4-43c9-acbf-2972f69e0db9" alt=""><figcaption></figcaption></figure>

## **Εισαγωγή**

Το SCM-8ZBS είναι ένας ελεγκτής ρολού ZigBee. Ο χρήστης μπορεί να ελέγχει το SCM μέσω του δικτύου ZigBee από απόσταση ή χειροκίνητα συνδέοντας έναν διακόπτη στον ελεγκτή ρολού.

Ο Έλεγχος Ρολού χρησιμοποιεί την τεχνολογία ZigBee για ασύρματη μετάδοση σημάτων. Το ZigBee είναι ένα πρωτόκολλο ασύρματης επικοινωνίας που είναι αξιόπιστο, έχει χαμηλή κατανάλωση ενέργειας και υψηλή απόδοση μετάδοσης. Βασισμένο στο πρότυπο IEEE802.15.4, το ZigBee επιτρέπει την ένταξη μεγάλου αριθμού συσκευών σε ένα δίκτυο και τον συντονισμό τους για ανταλλαγή δεδομένων και μετάδοση σημάτων.

Ο Έλεγχος Ρολού λειτουργεί ως τερματική συσκευή στο δίκτυο ZigBee. Μπορεί να ενταχθεί στο δίκτυο ZigBee για μετάδοση ή λήψη σημάτων, αλλά δεν επιτρέπει σε άλλη συσκευή ZigBee να ενταχθεί στο δίκτυο μέσω του Ελέγχου Ρολού.

## **Αναγνώριση Μερών**

![](https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FLX3kTXyvkRAoo96WQLk7%2F0.jpeg?alt=media)

1. **Κουμπί Λειτουργίας**
   * Πατήστε μία φορά: Μετάδοση σήματος εποπτείας.
   * Πατήστε και κρατήστε για 3\~9 δευτερόλεπτα: Είσοδος σε λειτουργία βαθμονόμησης.
   * Πατήστε και κρατήστε για 10 δευτερόλεπτα: Επαναφορά του Ελέγχου Ρολού για ένταξη σε δίκτυο ZigBee.
2. **Δείκτης LED**

   Η ενδεικτική λυχνία LED χρησιμοποιείται για να υποδεικνύει την κατάσταση του Ελέγχου Ρολού:

   1. Αναβοσβήνει μία φορά: Ο Έλεγχος Ρολού έχει επαναρυθμιστεί.
   2. Αναβοσβήνει δύο φορές: Ο Έλεγχος Ρολού έχει ενταχθεί με επιτυχία σε δίκτυο ZigBee.
   3. Αναβοσβήνει 5 φορές: επιτυχής χειροκίνητη βαθμονόμηση.
   4. Αναβοσβήνει μία φορά κάθε 20 λεπτά:

   Ο Έλεγχος Ρολού έχει χάσει τη σύνδεση με το τρέχον δίκτυο ZigBee.
3. **Οπές Στερέωσης**
4. **Τοπικός Διακόπτης S1 (Κατεύθυνση Άνοιγμα)**

   Συνδέστε έναν εξωτερικό διακόπτη σε αυτό το τερματικό. Ενεργοποιήστε αυτόν τον διακόπτη για να ελέγξετε το ρολό ώστε να κυλήσει προς την κατεύθυνση «Άνοιγμα» ενεργοποιώντας την έξοδο κινητήρα O1. Η ενεργοποίηση αυτού του διακόπτη όταν το ρολό κυλά προς την κατεύθυνση «Κλείσιμο» θα σταματήσει το ρολό.
5. **Τοπικός Διακόπτης S2 (Κατεύθυνση Κλείσιμο)**

   Συνδέστε έναν εξωτερικό διακόπτη σε αυτό το τερματικό. Ενεργοποιήστε αυτόν τον διακόπτη για να ελέγξετε το ρολό ώστε να κυλήσει προς την κατεύθυνση «Κλείσιμο» ενεργοποιώντας την έξοδο κινητήρα O2.

   Η ενεργοποίηση αυτού του διακόπτη όταν το ρολό κυλά προς την κατεύθυνση ανοίγματος θα σταματήσει το ρολό.
6. **Έξοδος Μοτέρ O1 (Κατεύθυνση Άνοιγμα)**

   Συνδέστε στην είσοδο ‘Άνοιγμα’ του κινητήρα ρολού.
7. **Έξοδος Μοτέρ O2 (Κατεύθυνση Κλείσιμο)**

   Συνδέστε στην είσοδο ‘Κλείσιμο’ του κινητήρα ρολού.
8. **Είσοδος τροφοδοσίας L (Φάση)**
9. **Είσοδος τροφοδοσίας N (Ουδέτερος)**
10. **Σφιγκτήρας Αποφόρτισης Έλξης**

    Ο σφιγκτήρας χρησιμοποιείται για την ασφάλιση των καλωδίων και παρέχει αποφόρτιση έλξης για να προστατεύει τα καλώδια από το μεταλλικό άνοιγμα κοπής.
11. &#x20;**Κλειδαριά Καλωδίων**

    Η Κλειδαριά Καλωδίων χρησιμοποιείται για τη διαχείριση των καλωδίων.

## **Προδιαγραφές**

* Τροφοδοσία: 110 - 230VAC, 50/60Hz
* Υποστηριζόμενο Ρεύμα Φορτίου: 1/4 ΗΡ (Ιπποδύναμη); 1.8Α για μοτέρ με αντισταθμισμένο συντελεστή ισχύος (επαγωγικά φορτία)
* Πρωτόκολλο επικοινωνίας: ZigBee Pro Home Automation 1.2, 2.4GHz

## **Προσοχή** <img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FzJvMoycdyPfSlwQAFTyc%2Fimage.png?alt=media&#x26;token=2a2522cb-46e2-4b24-878d-6f7ba3452c1b" alt="" data-size="line">

* Όλες οι εργασίες στη συσκευή, συμπεριλαμβανομένης της εγκατάστασης και συντήρησης, πρέπει να πραγματοποιούνται από εξουσιοδοτημένο και αδειούχο ηλεκτρολόγο.
* Πριν από την εγκατάσταση ή οποιαδήποτε εργασία συντήρησης, βεβαιωθείτε ότι η τροφοδοσία έχει αποσυνδεθεί.
* Μην συνδέετε τη συσκευή σε φορτία που υπερβαίνουν το υποστηριζόμενο ρεύμα φορτίου.
* Παρακαλούμε συνδέστε τη συσκευή μόνο σε μοτέρ τροφοδοτούμενο από AC.

## **Εγκατάσταση**

Το SCM-8ZBS πρέπει να συνδεθεί σύμφωνα με το παρακάτω διάγραμμα:

![](https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FeWyMf2F06pfo04S1mYZd%2F2.jpeg?alt=media)

* Συνδέστε το τερματικό N του SCM στο τερματικό N της τροφοδοσίας.
* Συνδέστε το τερματικό L του SCM στο τερματικό L της τροφοδοσίας.
* Συνδέστε το τερματικό O1 του SCM στο τερματικό Άνοιγμα (Open) του μοτέρ ρολού.
* Συνδέστε το τερματικό O2 του SCM στο τερματικό Κλείσιμο (Close) του μοτέρ ρολού.
* **(Προαιρετικός τοπικός διακόπτης)** Συνδέστε τα τερματικά S2 και S1 του SCM στο τερματικό L της τροφοδοσίας.

Εισάγετε κάθε καλώδιο στον ακροδέκτη που πρέπει να συνδεθεί, σφίξτε κάθε βίδα για να κλείσετε τα κλιπ και να κρατήσετε τα καλώδια στη θέση τους.

Αφού τα καλώδια συνδεθούν, χρησιμοποιήστε την κλειδαριά καλωδίων για να διαχειριστείτε τα καλώδια και τοποθετήστε την κλειδαριά στη βάση με το διάκενο (το άνοιγμα) στραμμένο προς τα αριστερά.

![](https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FDiTwi25L3iD8BC2wqbqc%2F3.jpeg?alt=media)

## **Ρύθμιση Δικτύου ZigBee**

### ***Οδηγίες Συσκευής ZigBee***

Το ZigBee είναι ένα πρωτόκολλο ασύρματης επικοινωνίας που είναι αξιόπιστο, έχει χαμηλή κατανάλωση ενέργειας και υψηλή απόδοση μετάδοσης. Βασισμένο στο πρότυπο IEEE802.15.4, το ZigBee επιτρέπει την ένταξη ορισμένων συσκευών σε ένα δίκτυο και τον συντονισμό τους για ανταλλαγή δεδομένων και μετάδοση σημάτων.

### ***Ένταξη στο Δίκτυο ZigBee***

Ως συσκευή ZigBee, ο ελεγκτής ρολού πρέπει να ενταχθεί σε δίκτυο ZigBee για να λαμβάνει εντολές. Ακολουθήστε τα παρακάτω βήματα για να εντάξετε τον ελεγκτή ρολού σε δίκτυο ZigBee

1. Συνδέστε την τροφοδοσία στον ελεγκτή ρολού σύμφωνα με τις οδηγίες εγκατάστασης στο προηγούμενο τμήμα και ενεργοποιήστε τον ελεγκτή ρολού.
2. Πατήστε και κρατήστε το κουμπί λειτουργίας για 10 δευτερόλεπτα καθώς ο Έλεγχος Ρολού επαναρυθμίζεται και αρχίζει να αναζητά υπάρχον δίκτυο ZigBee. Βεβαιωθείτε ότι η λειτουργία επιτρέπει την ένταξη (permit-to-join) στον δρομολογητή ή τον συντονιστή του δικτύου ZigBee είναι ενεργοποιημένη.
3. Εάν ο Έλεγχος Ρολού ενταχθεί με επιτυχία σε δίκτυο ZigBee, η ενδεικτική λυχνία LED θα αναβοσβήνει δύο φορές για επιβεβαίωση.
4. Μετά την ένταξη στο δίκτυο ZigBee, ο Έλεγχος Ρολού θα εγγραφεί αυτόματα στο δίκτυο. Ελέγξτε τον συντονιστή του δικτύου ZigBee, τον πίνακα ελέγχου συστήματος ή την CIE (Συσκευή Ελέγχου και Ένδειξης) για να επιβεβαιώσετε εάν η ένταξη και η εγγραφή ήταν επιτυχείς.
5. Μετά την ένταξη στο δίκτυο ZigBee, εάν ο Έλεγχος Ρολού χάσει τη σύνδεση με το τρέχον δίκτυο ZigBee, η ενδεικτική λυχνία LED θα αναβοσβήνει κάθε 20 λεπτά. Ελέγξτε την κατάσταση του δικτύου ZigBee και το εύρος σήματος του Ελέγχου Ρολού για να διορθώσετε το πρόβλημα.

### ***Αφαίρεση Συσκευής από το Δίκτυο ZigBee (Επαναφορά στις εργοστασιακές ρυθμίσεις)***

Για να αφαιρέσετε τον Έλεγχο Ρολού από το τρέχον δίκτυο ZigBee, ο Έλεγχος Ρολού πρέπει να τεθεί σε Επαναφορά στις εργοστασιακές ρυθμίσεις για να ολοκληρωθεί η αφαίρεση της συσκευής. Η λειτουργία Επαναφοράς εργοστασιακών ρυθμίσεων θα διαγράψει τις αποθηκευμένες ρυθμίσεις του Ελέγχου Ρολού και θα τον ωθήσει να αναζητήσει νέο δίκτυο ZigBee.

**Πριν αφαιρέσετε τη συσκευή, βεβαιωθείτε ότι ο Έλεγχος Ρολού βρίσκεται εντός του εύρους σήματος του τρέχοντος δικτύου ZigBee**

1. Πατήστε και κρατήστε το κουμπί λειτουργίας για 10 δευτερόλεπτα, στη συνέχεια αφήστε το κουμπί για να επαναφέρετε τον Έλεγχο Ρολού.
2. Μετά την επαναφορά, ο Έλεγχος Ρολού θα διαγράψει τις τρέχουσες ρυθμίσεις δικτύου ZigBee και θα μεταδώσει σήμα στον συντονιστή ZigBee για να αφαιρέσει τον εαυτό του από το τρέχον δίκτυο ZigBee. Στη συνέχεια θα αναζητήσει ενεργά διαθέσιμο δίκτυο ZigBee και θα ενταχθεί στο δίκτυο αυτόματα.

### **Επιτήρηση**

Ο Έλεγχος Ρολού θα μεταδίδει ένα σήμα εποπτείας για να αναφέρει την κατάστασή του τακτικά σύμφωνα με τη ρύθμιση του χρήστη. Το εργοστασιακό προεπιλεγμένο διάστημα είναι 30 λεπτά. Ο χρήστης μπορεί επίσης να πατήσει το κουμπί λειτουργίας μία φορά για να μεταδώσει χειροκίνητα ένα σήμα εποπτείας.

## **Λειτουργία**

#### ***Καλιμπράρισμα***

Ο προεπιλεγμένος χρόνος ενεργοποίησης του Ελεγκτή Ρολών είναι **4** λεπτά. Όταν πατηθεί το κουμπί Πάνω/Κάτω ή ο συντονιστής του δικτύου ZigBee μεταδώσει εντολή Πάνω/Κάτω, θα ενεργοποιήσει τον κινητήρα ρολού για 4 λεπτά.

Για να λειτουργεί σωστά ο Έλεγχος Ρολού, ο χρόνος ενεργοποίησής του πρέπει να βαθμονομηθεί. Υπάρχουν δύο τρόποι για να ρυθμίσετε τον χρόνο ενεργοποίησης:

* **Εντολή ZigBee:** Ο χρόνος ενεργοποίησης μπορεί να ρυθμιστεί με την αποστολή εντολής από τον συντονιστή του δικτύου ZigBee. (Δείτε Παράρτημα – Level Cluster Attribute – OnTransitionTime / OffTransitionTime, ελάχιστη ρυθμιζόμενη μονάδα 100ms)
* **Χειροκίνητη Καλιμπράρισμα:** Καλιμπράρετε την ενεργοποίηση σύμφωνα με την παρακάτω διαδικασία:

1. Πριν την καλιμπράρισμα, οι εξωτερικοί τοπικοί διακόπτες πρέπει να είναι συνδεδεμένοι στον Ελεγκτή Ρολών.
2. Πατήστε και κρατήστε το κουμπί λειτουργίας για 3\~9 δευτερόλεπτα και αφήστε για να εισέλθετε σε λειτουργία Βαθμονόμησης. Ο Έλεγχος Ρολού θα κινηθεί προς την κατεύθυνση «Άνοιγμα» για 4 λεπτά κατά την είσοδο σε λειτουργία Βαθμονόμησης.
3. Περιμένετε 4 λεπτά ώστε ο Έλεγχος Ρολού να σταματήσει να κινείται προς την κατεύθυνση «Άνοιγμα», στη συνέχεια ενεργοποιήστε τον συνδεδεμένο εξωτερικό τοπικό διακόπτη «Κλείσιμο» για να κλείσετε το ρολό.
4. Ενεργοποιήστε τον εξωτερικό τοπικό διακόπτη «Άνοιγμα» τη στιγμή που το ρολό είναι πλήρως κλειστό. Ο Έλεγχος Ρολού θα καταγράψει τον χρόνο που χρειάστηκε μεταξύ του βήματος 3 και 4 ως το νέο «**χρόνος κλεισίματος**».&#x20;
5. Ο Έλεγχος Ρολού θα κινηθεί προς την κατεύθυνση ανοίγματος μετά το βήμα 4.
6. Ενεργοποιήστε τον εξωτερικό τοπικό διακόπτη «Κλείσιμο» τη στιγμή που το ρολό είναι πλήρως ανοιχτό. Ο Έλεγχος Ρολού θα καταγράψει τον χρόνο που χρειάστηκε μεταξύ του βήματος 5 και 6 ως το νέο «**χρόνος ανοίγματος**».&#x20;

{% hint style="info" %}
Παράδειγμα

Εάν χρειάζονται 30 δευτερόλεπτα για να μετακινηθεί το ρολό από Άνοιγμα σε Κλείσιμο, και 40 δευτερόλεπτα για να μετακινηθεί από Κλείσιμο σε Άνοιγμα, το νέο **χρόνος κλεισίματος** θα είναι **30** δευτερόλεπτα και νέο **χρόνος ανοίγματος** θα είναι **40** δευτερόλεπτα.

Μετά τη βαθμονόμηση, όποτε ο Έλεγχος Ρολού λαμβάνει εντολή κλεισίματος, θα κινηθεί προς την κατεύθυνση κλεισίματος για 30 δευτερόλεπτα. Όταν λάβει εντολή ανοίγματος, θα κινηθεί προς την κατεύθυνση ανοίγματος για 40 δευτερόλεπτα.
{% endhint %}

Ο χρόνος ενεργοποίησης θα επαναρυθμιστεί σε **4** λεπτά όποτε ο Έλεγχος Ρολού εντάσσεται σε δίκτυο ZigBee.

Εάν η διαδικασία χειροκίνητης βαθμονόμησης είναι επιτυχής, η LED θα αναβοσβήνει 5 φορές για να υποδείξει αυτό.

### ***Έλεγχος Ρολών***

**Δίκτυο ZigBee**

* Αφού ο Έλεγχος Ρολού ενταχθεί με επιτυχία σε δίκτυο ZigBee, ο συντονιστής μπορεί να ελέγχει εξ αποστάσεως το ρολό για άνοιγμα, κλείσιμο ή διακοπή μεταδίδοντας εντολές μέσω του δικτύου ZigBee.
* Όταν ο Έλεγχος Ρολού λαμβάνει σήμα ανοίγματος/κλεισίματος από τον συντονιστή, θα κινηθεί προς την κατεύθυνση ανοίγματος/κλεισίματος σύμφωνα με τον βαθμονομημένο χρόνο ενεργοποίησης για να ανοίξει/κλείσει πλήρως το ρολό.
* Η κατάσταση του ρολού μπορεί επίσης να ρυθμιστεί σε ποσοστό από 0%, 10%, 20%... έως 100% μέσω του συντονιστή ZigBee.
* Το τρέχον ποσοστό ανοίγματος μεταδίδεται επίσης στον συντονιστή ZigBee.

**Τοπικός Διακόπτης**

* Εάν ένας προαιρετικός Τοπικός Διακόπτης είναι συνδεδεμένος, οι χρήστες μπορούν επίσης να πατήσουν το κουμπί του διακόπτη για να ανοίξουν/κλείσουν το ρολό.
* Το πάτημα και άμεση απελευθέρωση του διακόπτη για λιγότερο από 1 δευτερόλεπτο θα ελέγξει το ρολό ώστε να ανοίξει ή να κλείσει εντελώς.
* Το πάτημα και κράτημα του διακόπτη για περισσότερο από 1 δευτερόλεπτο θα ελέγξει το ρολό να ανοίγει ή να κλείνει έως ότου απελευθερωθεί ο διακόπτης. Όταν ο διακόπτης απελευθερωθεί, το ρολό θα σταματήσει.
* Το πάτημα του διακόπτη όταν το ρολό κινείται στην αντίθετη κατεύθυνση θα σταματήσει το ρολό. Πατήστε ξανά τον διακόπτη για να ανοίξετε/κλείσετε το ρολό.

Για παράδειγμα, το πάτημα του κουμπιού κάτω όταν το ρολό ανοίγει θα σταματήσει το ρολό, πατήστε ξανά το κουμπί κάτω για να ξεκινήσει το κλείσιμο του ρολού.

## ***Αναβάθμιση υλικολογισμικού OTA (Μόνο για έκδοση OTA)***

Ο Έλεγχος Ρολού υποστηρίζει τη λειτουργία αναβάθμισης υλικολογισμικού OTA μέσω δικτύου ZigBee, η οποία μπορεί να ξεκινήσει από τον συντονιστή του δικτύου ZigBee.

Ακολουθήστε τα παρακάτω βήματα για να πραγματοποιήσετε αναβάθμιση υλικολογισμικού OTA.

**Βήμα 1.** Πρέπει να έχετε πρόσβαση στον Συντονιστή ZigBee σας για να εκτελέσετε την αναβάθμιση του υλικολογισμικού ασύρματα.&#x20;

**Βήμα 2.** Στη σελίδα ρυθμίσεων, επιλέξτε τη συσκευή που επιθυμείτε να αναβαθμίσετε και επιλέξτε το νέο ZigBee firmware που παρέχεται. Ανατρέξτε στο εγχειρίδιο χρήστη του συντονιστή ZigBee για λεπτομέρειες.

**Βήμα 3.**&#x3A0;ατήστε «OK» για να ξεκινήσει η διαδικασία αναβάθμισης και το LED θα συνεχίσει να αναβοσβήνει. Κατά τη διάρκεια της διαδικασίας OTA, μην εκτελείτε άλλες ενέργειες και μην απενεργοποιείτε τον πίνακα.

**Βήμα 4.**&#x397; διάρκεια μιας αναβάθμισης θα είναι περίπου 20 έως 30 λεπτά. Σημειώστε ότι η χρονική διάρκεια μπορεί να διαφέρει ανάλογα με το μέγεθος του αρχείου ή την απόσταση μεταξύ του αξεσουάρ και του συντονιστή.

**Βήμα 5.**&#x3A0;εριμένετε να ολοκληρωθεί η ενημέρωση του υλικολογισμικού. Όταν η πρόοδος φτάσει στο 100%, η Συσκευή θα επανεκκινηθεί αυτόματα. Μπορείτε επίσης να ανανεώσετε ξανά τη σελίδα για να βεβαιωθείτε εάν το υλικολογισμικό της Συσκευής έχει ενημερωθεί επιτυχώς με την πιο πρόσφατη έκδοση που εμφανίζεται.

## **Παράρτημα (Μόνο για προγραμματιστές)**

### ***Έλεγχος Ρολού με Ρελέ Ισχύος και Cluster ID Μετρητή***

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fa3VZdypfnDqT7SLfGULc%2Fimage.png?alt=media&#x26;token=084bdf4a-69e6-4348-a19e-242132a59543" alt=""><figcaption></figcaption></figure>

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FmvKPtuSyqxz0smVj94Qq%2Fimage.png?alt=media&#x26;token=37ec5794-c305-4909-8cb5-1bd0e5e36deb" alt=""><figcaption></figcaption></figure>

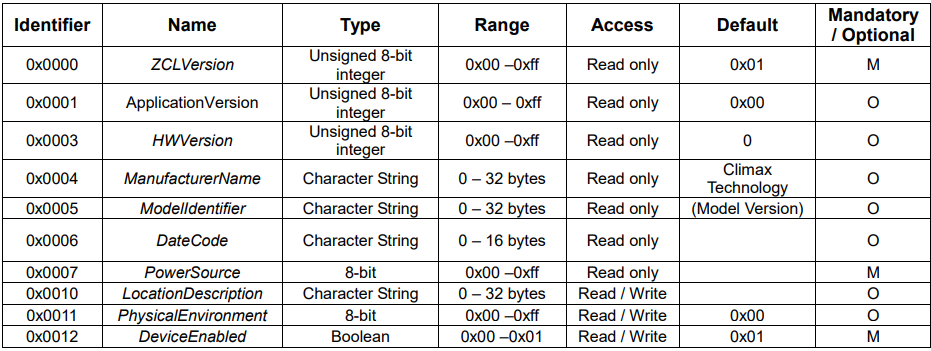

### Χαρακτηριστικό των Βασικών Πληροφοριών Συμπλέγματος

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FwxSk6BgFiPpep6s4RalR%2Fimage.png?alt=media&#x26;token=b3ffa98a-7c68-4683-b52b-2d109caf3ad1" alt=""><figcaption></figcaption></figure>

### Χαρακτηριστικό των Πληροφοριών Συμπλέγματος Αναγνώρισης

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FND9lR2pzcoqwCeSjmOX0%2Fimage.png?alt=media&#x26;token=dd8acf25-0586-44a5-848b-da120741fab6" alt=""><figcaption></figcaption></figure>

### Χαρακτηριστικό των Πληροφοριών Συμπλέγματος Ενεργοποίησης/Απενεργοποίησης

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FPqYpemFmtQ7wbvyjdXWD%2Fimage.png?alt=media&#x26;token=bb7810d3-ff54-4c2f-b31f-b7aacad6df7c" alt=""><figcaption></figcaption></figure>

### Χαρακτηριστικό πληροφοριών του επιπέδου (Level Cluster)

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F05K0eJnAkmoW2NLJGQbQ%2Fimage.png?alt=media&#x26;token=47d76ac1-99dc-4226-af24-395c7a185db4" alt=""><figcaption></figcaption></figure>

### Χαρακτηριστικά πληροφοριών του cluster κουρτίνας/σκιάς (Shade)

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FNsD4EAA1mqMguYaXa4UM%2Fimage.png?alt=media&#x26;token=73078c56-0e6d-4969-84b4-d4efe66192b3" alt=""><figcaption></figcaption></figure>

### Χαρακτηριστικά των πληροφοριών του συμπλέγματος Ομάδων

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F1uPrae0oND4GIcq09xn0%2Fimage.png?alt=media&#x26;token=e6e69eef-8759-4c95-92fd-16f163581906" alt=""><figcaption></figcaption></figure>

### Χαρακτηριστικά πληροφοριών του cluster Σκηνών (Scenes)

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FKuXu9rGuatQyImnT0XUY%2Fimage.png?alt=media&#x26;token=310b5188-8a41-4598-9e1a-ace4af016d15" alt=""><figcaption></figcaption></figure>
