VESTA-177

ΠΙΣΤΟΠΟΙΗΤΙΚΟ

ΒΑΘΜΟΣ 2: EN50131

Ανιχνευτής Κίνησης PIR IR-35-2W / Σειρά VESTA-177

ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ

Εισαγωγή

Το PIR ανιχνεύει υπέρυθμη υπογραφή για να εντοπίζει κινήσεις εντός μιας εκχωρημένης περιοχής και στέλνει σήμα στον Πίνακα Ελέγχου για να ενεργοποιήσει τον συναγερμό εάν ένας εισβολέας διασχίσει τη ζώνη ανίχνευσής του.

Το PIR έχει σχεδιαστεί να παρέχει τυπική εμβέλεια ανίχνευσης 12 μέτρων όταν είναι τοποθετημένο σε ύψος 2,5 μέτρων από το έδαφος. Ο αισθητήρας PIR υποστηρίζει επίσης λειτουργία ανοσίας σε κατοικίδια και δεν θα ανιχνεύει κατοικίδια έως 25 kg για να ελαχιστοποιηθεί η κατάσταση ψευδούς συναγερμού.

Ο PIR αποτελείται από σχεδίαση δύο τμημάτων αποτελούμενη από ένα κάλυμμα και μια βάση. Το κάλυμμα περιέχει όλα τα ηλεκτρονικά και οπτικά μέρη και η βάση παρέχει μέσο στερέωσης.

Η σειρά αισθητήρων PIR IR-35-2W περιλαμβάνει τα ακόλουθα μοντέλα:

IR-35-2W – Αισθητήρας Κίνησης PIR τροφοδοτούμενος από δύο αλκαλικές μπαταρίες

IR-35SL-2W – Αισθητήρας Κίνησης PIR τροφοδοτούμενος από μία μπαταρία CR123

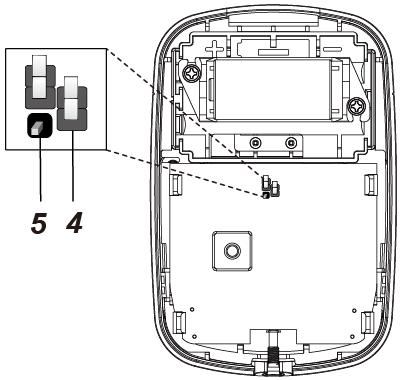

Αναγνώριση Μερών

1. Κουμπί δοκιμής / Ενδεικτική λυχνία LED

• Το κουμπί δοκιμής χρησιμοποιείται για τη δοκιμή της απόδοσης ραδιοεπικοινωνίας και για σκοπούς εκμάθησης.

• Η ενδεικτική λυχνία LED χρησιμοποιείται για να δηλώσει την κατάσταση του συστήματος.

1. IR αισθητήρας

2. Θήκη Μπαταριών

3. Διακόπτης γέφυρας ενεργοποίησης/απενεργοποίησης ανοχής κατοικιδίων (JP3)

   1. Γέφυρα On: Όταν έχει ρυθμιστεί σε ON, η ανοχή κατοικιδίων είναι απενεργοποιημένη (εργοστασιακή προεπιλογή).

   2. Γέφυρα Off: Όταν έχει ρυθμιστεί σε OFF, η ανοχή κατοικιδίων είναι ενεργοποιημένη.


4. Διακόπτης Jumper Αύξησης Ευαισθησίας (JP4)

   • Όταν έχει ρυθμιστεί σε ON, η ευαισθησία ανίχνευσης του PIR είναι υψηλή.

   • Όταν έχει ρυθμιστεί σε OFF, η ευαισθησία ανίχνευσης του PIR είναι σε κανονικό επίπεδο. (Εργοστασιακή προεπιλογή)

5. Διακόπτης Tamper

6. Κάτω βιδωτό στερέωμα

7. Οπή μονωτήρα μπαταρίας IR-35-2W

8. Οπή μονωτήρα μπαταρίας IR-35SL-2W

Χαρακτηριστικά

Ενδεικτική λυχνία LED

Σε κανονική λειτουργία, ο δείκτης LED θα ανάβει στις ακόλουθες περιπτώσεις:

• Όταν ανιχνεύεται κίνηση υπό συνθήκη χαμηλής μπαταρίας

• Όταν το κάλυμμα ανοίγει και ενεργοποιείται ο διακόπτης αντιχειραγμού (tamper)

• Όταν ανιχνεύεται κίνηση ενώ εξακολουθεί να υπάρχει κατάσταση αντιχειραγμού

• Όταν ανιχνευθεί κίνηση σε λειτουργία δοκιμής

• Όταν το κουμπί δοκιμής πατηθεί υπό κατάσταση αντιλήψεως μηχανικής παρέμβασης (tamper) ή εάν το PIR έχει χαμηλή μπαταρία, το LED δεν θα αναβοσβήσει εάν το tamper και η μπαταρία του PIR είναι φυσιολογικά και το PIR δεν βρίσκεται σε λειτουργία δοκιμής.

Εάν το LED αναβοσβήνει για να υποδείξει μετάδοση σήματος, θα αναβοσβήσει δύο φορές γρήγορα μετά τη λήψη αναγνώρισης από τον Πίνακα Ελέγχου.

Ανίχνευση μπαταρίας και χαμηλής μπαταρίας

Η σειρα IR-35-2W αισθητήρων κίνησης PIR χρησιμοποιεί αλκαλικές ή λιθίου μπαταρίες ως πηγή τροφοδοσίας:

• Το μοντέλο IR-35-2W χρησιμοποιεί δύο αλκαλικές μπαταρίες AA 1,5 V ως πηγή τροφοδοσίας.

• Το μοντέλο IR-35SL-2W χρησιμοποιεί μία μπαταρία λιθίου CR123 3V ως πηγή τροφοδοσίας.

Ο PIR διαθέτει λειτουργία ανίχνευσης χαμηλής μπαταρίας. Εάν ανιχνευθεί χαμηλή τάση μπαταρίας, ένα σήμα χαμηλής μπαταρίας θα σταλεί στον Πίνακα Ελέγχου μαζί με τις κανονικές μεταδόσεις σημάτων ώστε ο Πίνακας Ελέγχου να εμφανίσει την κατάστασή του αναλόγως.

Για κάθε εγκατάσταση, οι μπαταρίες τοποθετούνται από το εργοστάσιο πριν την αποστολή με έναν εισαγμένο μονωτήρα.

Κατά την αλλαγή των μπαταριών, μετά την αφαίρεση των παλαιών μπαταριών, πατήστε τον διακόπτη tamper δύο φορές για πλήρη εκφόρτιση πριν εισάγετε νέες μπαταρίες. πριν την εισαγωγή νέων μπαταριών.

Προστασία Tamper

Το PIR προστατεύεται από διακόπτη tamper που συμπιέζεται όταν το PIR είναι σωστά εγκατεστημένο. Όταν το PIR αφαιρείται από την επιφάνεια τοποθέτησης ή τη βάση στήριξης, ή όταν ανοίγει το κάλυμμά του, ο διακόπτης tamper θα ενεργοποιηθεί και το PIR θα στείλει σήμα ανοικτού tamper στον πίνακα ελέγχου του συστήματος για να υπενθυμίσει στον χρήστη την κατάσταση. Εάν ανιχνευθεί οποιαδήποτε κίνηση όταν ο διακόπτης tamper είναι ανοιχτός, το LED θα ανάψει.

Λειτουργία Εποπτείας

Όταν το PIR βρίσκεται σε κανονική λειτουργία, θα διεξάγει περιοδικά αυτοέλεγχο μεταδίδοντας ένα επιτηρητικό (supervisory) σήμα μία φορά κάθε 90 έως 110 λεπτά.

Εάν ο Πίνακας Ελέγχου δεν λάβει τα επιτηρητικά σήματα που μεταδίδονται από έναν συγκεκριμένο PIR για προκαθορισμένο χρόνο, ένα “Εκτός-Λειτουργίας”.

Λειτουργία Δοκιμής

Το PIR μπορεί να τεθεί σε λειτουργία δοκιμής πατώντας το κουμπί δοκιμής. Σε λειτουργία δοκιμής, θα απενεργοποιήσει τον χρονοδιακόπτη ύπνου και θα ενεργοποιήσει τον δείκτη LED να ανάβει κάθε φορά που ανιχνεύεται κίνηση. Κάθε φορά που πατιέται το κουμπί δοκιμής, το PIR θα μεταδώσει ένα σήμα δοκιμής στον Πίνακα Ελέγχου για δοκιμή εμβέλειας ραδιοσυχνοτήτων και θα εισέλθει σε λειτουργία δοκιμής για 3 λεπτά. Η λειτουργία δοκιμής θα λήξει μετά από 3 λεπτά.

Χρονόμετρο Ύπνου

• Ο PIR έχει “χρόνο ύπνου” περίπου 1 λεπτό για εξοικονόμηση ενέργειας.

• Ανάλογα με τη ρύθμιση του τρόπου ύπνου (Κανονικός ή Βελτιστοποιημένος), το PIR θα εισέλθει χρόνο ύπνου για 1 λεπτό αφού μεταδώσει μια ανιχνευόμενη κίνηση ή 3 ανιχνευόμενες κινήσεις εντός 1 λεπτού.

• Κατά τη διάρκεια του Χρόνος ύπνου 1 λεπτού, το PIR δεν θα μεταδώσει ξανά κανένα σήμα· οποιαδήποτε περαιτέρω κίνηση ανιχνευθεί κατά τη διάρκεια αυτής της περιόδου ύπνου θα επεκτείνει τον χρόνο ύπνου κατά ένα ακόμα λεπτό. Με αυτόν τον τρόπο, η συνεχής κίνηση μπροστά από το PIR δεν θα εξαντλήσει άσκοπα την μπαταρία.

Η ρύθμιση του τρόπου ύπνου ρυθμίζεται απομακρυσμένα. Όταν ο τρόπος ύπνου οριστεί σε Κανονικό, το PIR θα εισέλθει σε χρόνο ύπνου 1 λεπτού μετά τη μετάδοση μιας ανιχνευόμενης κίνησης. Όταν ο τρόπος ύπνου οριστεί σε Βελτιστοποιημένο, το PIR θα εισέλθει σε χρόνο ύπνου 1 λεπτού μετά τη μετάδοση 3 ανιχνευόμενων κινήσεων εντός 1 λεπτού. Παρακαλώ αναφερθείτε στην Απομακρυσμένη ρύθμιση ενότητα παρακάτω για λεπτομέρειες.

Λειτουργία Ανοχής Κατοικιδίων

• Ο αισθητήρας PIR υποστηρίζει λειτουργία ανοχής κατοικιδίων και δεν θα ανιχνεύει κατοικίδια έως 25 kg για να ελαχιστοποιεί τις ψευδείς συναγερμούς.

• Η λειτουργία Ανοσίας σε Κατοικίδια μπορεί να ενεργοποιηθεί / απενεργοποιηθεί ρυθμίζοντας τη θέση του διακόπτη Jumper (JP3). Όταν ο διακόπτης Jumper (JP3) οριστεί σε ON, η Ανοσία σε Κατοικίδια είναι απενεργοποιημένη (εργοστασιακή ρύθμιση). Όταν ο διακόπτης Jumper (JP3) οριστεί σε OFF, η Ανοσία σε Κατοικίδια είναι ενεργοποιημένη.

• Η λειτουργία Ανοσίας σε Κατοικίδια μπορεί επίσης να ρυθμιστεί απομακρυσμένα. Παρακαλώ αναφερθείτε στο Απομακρυσμένη ρύθμιση ενότητα παρακάτω για λεπτομέρειες.

Λειτουργία αύξησης ευαισθησίας

• Μπορείτε να χρησιμοποιήσετε τη λειτουργία αύξησης ευαισθησίας για να αυξήσετε την ευαισθησία ανίχνευσης του PIR.

• Για να αυξήσετε την ευαισθησία ανίχνευσης, ρυθμίστε τον διακόπτη γέφυρας (JP4) σε ON. Για να διατηρήσετε την κανονική ευαισθησία ανίχνευσης, ρυθμίστε τον διακόπτη γέφυρας (JP4) σε OFF (εργοστασιακή προεπιλογή).

• Η ευαισθησία ανίχνευσης του PIR μπορεί επίσης να ρυθμιστεί απομακρυσμένα. Παρακαλώ αναφερθείτε στο Απομακρυσμένη ρύθμιση ενότητα παρακάτω για λεπτομέρειες.

Απομακρυσμένη ρύθμιση

• Ο αισθητήρας κίνησης PIR υποστηρίζει απομακρυσμένη ρύθμιση της ανοσίας σε κατοικίδια, της ευαισθησίας και της λειτουργίας ύπνου.

• Όταν το PIR τροφοδοτηθεί, η λειτουργία ανοσίας σε κατοικίδια και η ευαισθησία καθορίζονται από τις ρυθμίσεις JP3 και JP4. Οι χρήστες μπορούν είτε να προσαρμόσουν τις ρυθμίσεις jumper είτε να αλλάξουν απομακρυσμένα τις ρυθμίσεις ανοσίας σε κατοικίδια και ευαισθησίας από τον Πίνακα Ελέγχου. Η απομακρυσμένη ρύθμιση θα υπερισχύσει των ρυθμίσεων jumper.

Ιστοσελίδα Πίνακα Ελέγχου

1. Στην τοπική ιστοσελίδα του Πίνακα, μεταβείτε στη σελίδα Επεξεργασίας Συσκευής και εισάγετε τη διαμόρφωση του αισθητήρα κίνησης PIR στην ενότητα Ρυθμίσεις Αισθητήρα. Κάντε κλικ στο OK για επιβεβαίωση.

   Παρακαλώ αναφερθείτε στον πίνακα παρακάτω για λεπτομέρειες διαμόρφωσης. Για παράδειγμα, εάν θέλετε να ενεργοποιήσετε την Ανοσία σε Κατοικίδια και να ορίσετε το επίπεδο Ευαισθησίας και τη λειτουργία ύπνου σε κανονική, μπορείτε να εισάγετε 02.

Διαμόρφωση IR	Ανοχή Κατοικιδίων	Ευαισθησία	Τρόπος ύπνου
00	Όχι	Κανονικό	Κανονικός (1 ανίχνευση)
01	Όχι	Υψηλό	Κανονικός (1 ανίχνευση)
02	Ναι	Κανονικό	Κανονικός (1 ανίχνευση)
03	Ναι	Υψηλό	Κανονικός (1 ανίχνευση)
04	Όχι	Κανονικό	Βελτιστοποιημένος (3 ανιχνεύσεις)
05	Όχι	Υψηλό	Βελτιστοποιημένος (3 ανιχνεύσεις)
06	Ναι	Κανονικό	Βελτιστοποιημένος (3 ανιχνεύσεις)
07	Ναι	Υψηλό	Βελτιστοποιημένος (3 ανιχνεύσεις)

1. Πατήστε το κουμπί Δοκιμής μία φορά στον αισθητήρα κίνησης PIR για να στείλετε σήμα στον Πίνακα Ελέγχου και οι νέες ρυθμίσεις θα εφαρμοστούν αμέσως. Εάν το κουμπί δεν πατηθεί, οι νέες ρυθμίσεις θα εφαρμοστούν με την επόμενη μετάδοση σήματος, δηλαδή τη μετάδοση του επιτηρητικού σήματος ή του σήματος ενεργοποίησης IR.

Διακομιστής SmartHomeSec

1. Στον Διακομιστή Home Portal, μεταβείτε στη σελίδα ρύθμισης συσκευής, κάντε κλικ στη σειρά συσκευής IR-35-2W και επιλέξτε “IR Configuration.”

2. Επιλέξτε τη λειτουργία Ανοσίας σε Κατοικίδια (Ενεργό/Ανενεργό), την Ευαισθησία (Υψηλή/Κανονική) και τη λειτουργία Βελτιστοποιημένου Τρόπου Ύπνου (Κανονικός/Βελτιστοποιημένος) από τις αναπτυσσόμενες λίστες, κάντε κλικ στο “Υποβολή” για επιβεβαίωση της ρύθμισης.

3. Πατήστε το κουμπί Δοκιμής μία φορά στον αισθητήρα κίνησης PIR για να στείλετε σήμα στον Πίνακα Ελέγχου και οι νέες ρυθμίσεις θα εφαρμοστούν αμέσως. Εάν το κουμπί δεν πατηθεί, οι νέες ρυθμίσεις θα εφαρμοστούν με την επόμενη μετάδοση σήματος, δηλαδή τη μετάδοση του επιτηρητικού σήματος ή του σήματος ενεργοποίησης IR.

Έναρξη

• Αφαιρέστε τον μονωτήρα της μπαταρίας για να ενεργοποιήσετε τις μπαταρίες.

• Ο δείκτης LED θα αναβοσβήσει για 30 δευτερόλεπτα (το PIR ζεσταίνεται). Κατά την περίοδο προθέρμανσης, το PIR δεν θα ενεργοποιηθεί. Αφού ολοκληρωθεί η περίοδος προθέρμανσης, το LED θα σβήσει και το PIR θα είναι έτοιμο για λειτουργία.

• Θέστε τον Πίνακα Ελέγχου σε λειτουργία εκμάθησης (ανατρέξτε στο εγχειρίδιο του Πίνακα Ελέγχου για λεπτομέρειες).

• Πατήστε το κουμπί δοκιμής.

• Ανατρέξτε στο εγχειρίδιο του Πίνακα Ελέγχου για να ολοκληρώσετε τη διαδικασία εκμάθησης.

• Μετά την εκμάθηση του PIR, βάλτε τον Πίνακα Ελέγχου σε “Δοκιμή Περιπάτου” λειτουργία; κρατήστε το PIR στη ζητούμενη θέση και πατήστε το κουμπί Δοκιμής για να επιβεβαιώσετε ότι αυτή η τοποθεσία βρίσκεται εντός της εμβέλειας σήματος του Πίνακα Ελέγχου (ανατρέξτε στο εγχειρίδιο του Πίνακα Ελέγχου για να ολοκληρώσετε το Walk Test).

• Όταν είστε ικανοποιημένοι ότι το PIR λειτουργεί σωστά στην επιλεγμένη θέση, μπορείτε να προχωρήσετε στην τοποθέτηση.

Εγκατάσταση

Κατευθυντήριες γραμμές εγκατάστασης

Εμβέλεια Ανίχνευσης IR-35-2W

Μέθοδος Τοποθέτησης

• Ο PIR έχει σχεδιαστεί για να στερεώνεται είτε σε επίπεδη επιφάνεια είτε σε γωνία.

• Η βάση έχει δύο σημεία λυγίσματος, όπου το πλαστικό είναι λεπτότερο και μπορεί να σπάσει για στερέωση σε επιφάνεια.

• Μια βάση στήριξης περιλαμβάνει δύο κεντρικές οπές βιδών για στερέωση του PIR σε μια επιφάνεια και τέσσερις πλευρικές οπές βιδών

• Για εγκατάσταση σε επιφάνεια, παρέχεται προαιρετική περιστρεφόμενη βάση για να προσαρμόζουν οι χρήστες την εμβέλεια ανίχνευσης. Με την περιστρεφόμενη βάση, το IR-35-2W μπορεί να περιστραφεί 80 μοίρες οριζόντια και 70 μοίρες κάθετα για να παρέχει την βέλτιστη κάλυψη.

Επιφανειακή στερέωση χωρίς τη βάση τοποθέτησης:

1. Αφαιρέστε την κάτω βίδα στερέωσης και τη συναρμολόγηση του καλύμματος.

2. Σπάστε τα δύο σημεία λυγίσματος από το εσωτερικό της βάσης

3. Χρησιμοποιήστε τις οπές ως οδηγό και τρυπήστε οπές στην επιφάνεια που θα στερεωθεί.

4. Εισάγετε τους βύσματα τοίχου εάν ο PIR πρόκειται να στερεωθεί σε σοβά ή τούβλα.

5. Βιδώστε τη βάση πάνω στα βύσματα τοίχου.

6. Βιδώστε το κάλυμμα στη βάση.

Επιφανειακή στερέωση με τη βάση τοποθέτησης:

1. Χρησιμοποιήστε τις δύο κεντρικές οπές βιδών στη βάση ως οδηγό και τρυπήστε οπές στην επιφάνεια που θα στερεωθεί.

2. Εισάγετε τους βύσματα τοίχου εάν ο PIR πρόκειται να στερεωθεί σε σοβά ή τούβλα.

3. Βιδώστε τη βάση τοποθέτησης στα βύσματα τοίχου με τα δύο προεξέχοντα σημεία προς τα πάνω και προς το μέρος σας.

4. Τοποθετήστε τον PIR στα άγκιστρα της βάσης τοποθέτησης.

Τοποθέτηση σε γωνία με τη βάση τοποθέτησης:

1. Χρησιμοποιήστε τις τέσσερις πλευρικές οπές βιδών ως πρότυπο και τρυπήστε οπές στην επιφάνεια για τοποθέτηση .

2. Εισάγετε τα βύσματα τοίχου εάν το PIR πρόκειται να στερεωθεί σε σοβά ή τούβλα

3. Βιδώστε τη βάση στήριξης στα βύσματα τοίχου με τις δύο δείκτες στραμμένες προς τα πάνω και προς εσάς.

4. Τοποθετήστε τον PIR στα άγκιστρα της βάσης τοποθέτησης.

Επιφανειακή στερέωση με την περιστρεφόμενη βάση (προαιρετικό είδος, πωλείται ξεχωριστά):

• Για εγκατάσταση σε επιφάνεια, παρέχεται προαιρετική περιστρεφόμενη βάση για να προσαρμόζουν οι χρήστες την εμβέλεια ανίχνευσης. Με την περιστρεφόμενη βάση, το IR-35-2W μπορεί να περιστραφεί 80 μοίρες οριζόντια και 70 μοίρες κάθετα για να παρέχει την βέλτιστη κάλυψη.

• Η περιστρεφόμενη βάση μπορεί να τοποθετηθεί στον τοίχο με τις παρεχόμενες βίδες.

  1. Βιδώστε την περιστρεφόμενη βάση στον τοίχο.

  2. Εφαρμόστε τα 3 άγκιστρα της περιστρεφόμενης βάσης στις 3 οπές της βάσης αντίστοιχα.

  3. Περιστρέψτε τη βάση για το κατάλληλο εύρος ανίχνευσης και σφίξτε την βίδα στερέωσης.

Συστάσεις Εγκατάστασης

Συνιστάται να εγκαταστήσετε τον PIR στις ακόλουθες θέσεις:

• Σε ύψος 2,3-2,5 μέτρων για καλύτερη απόδοση:

• Σε τοποθεσίες όπου τα ζώα δεν μπορούν να προσεγγίσουν την περιοχή ανίχνευσης σκαρφαλώνοντας σε έπιπλα ή άλλα αντικείμενα.

• Μην στοχεύετε τον αισθητήρα σε σκάλες όπου τα ζώα μπορούν να σκαρφαλώσουν.

• Σε θέση τέτοια ώστε ένας εισβολέας κανονικά να κινούνταν διαγώνια μέσα από το πεδίο όρασης του PIR από τη μία πλευρά στην άλλη.

• Σε γωνία για να δώσει το ευρύτερο πεδίο όρασης.

• Σε θέση όπου το πεδίο όρασής του δεν θα εμποδίζεται από π.χ. κουρτίνες, διακοσμητικά κ.λπ.
