VESTA-173

RSB-1ZBS

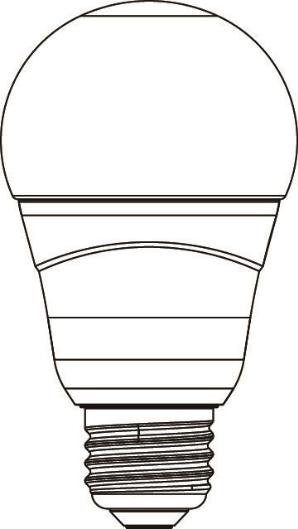

RGBW Έξυπνη Λαμπτήρας (Zigbee)

Εισαγωγή

Ο RSB-1ZBS είναι ένας έξυπνος LED πολύχρωμος λαμπτήρας ZigBee. Διαθέτει ρύθμιση πολλαπλών χρωμάτων και έλεγχο επιπέδου φωτισμού. Όταν ενταχθεί σε δίκτυο ZigBee, ο χρήστης θα μπορεί να ελέγχει τον λαμπτήρα απομακρυσμένα από τον συντονιστή του δικτύου ZigBee.

Ο λαμπτήρας χρησιμοποιεί την τεχνολογία ZigBee για ασύρματη μετάδοση σήματος. Το ZigBee είναι ένα πρωτόκολλο ασύρματης επικοινωνίας που είναι αξιόπιστο, έχει χαμηλή κατανάλωση ενέργειας και υψηλή αποδοτικότητα μετάδοσης. Βασισμένο στο πρότυπο IEEE802.15.4, το ZigBee επιτρέπει τη συσσώρευση μεγάλου αριθμού συσκευών σε ένα δίκτυο και τον συντονισμό για ανταλλαγή δεδομένων και μετάδοση σημάτων

Ο λαμπτήρας λειτουργεί επίσης ως δρομολογητής στο δίκτυο ZigBee. Αφού ενταχθεί στο δίκτυο ZigBee, επιτρέπει σε άλλες συσκευές ZigBee να συνδεθούν στο δίκτυο μέσω του λαμπτήρα.

Ρύθμιση Δικτύου ZigBee

Οδηγίες για Συσκευές ZigBee

Το ZigBee είναι ένα πρωτόκολλο ασύρματης επικοινωνίας που είναι αξιόπιστο, έχει χαμηλή κατανάλωση ενέργειας και υψηλή αποδοτικότητα μετάδοσης. Βασισμένο στο πρότυπο IEEE802.15.4, το ZigBee επιτρέπει σε μεγάλο αριθμό συσκευών να ενταχθούν σε ένα δίκτυο και να συντονιστούν για ανταλλαγή δεδομένων και μετάδοση σημάτων.

Λόγω της θεμελιώδους δομής του δικτύου ZigBee, η συσκευή ZigBee θα αναζητήσει ενεργά και θα ενταχθεί στο δίκτυο μετά την ενεργοποίησή της.

• Βεβαιωθείτε ότι ο δρομολογητής ή ο συντονιστής του δικτύου ZigBee είναι ενεργοποιημένος πριν ενεργοποιήσετε τη συσκευή ZigBee.

• Βεβαιωθείτε ότι ο δρομολογητής ή ο συντονιστής του δικτύου ZigBee είναι ενεργοποιημένος και εντός εμβέλειας ενώ μια συσκευή ZigBee χρησιμοποιείται.

• Μην αφαιρείτε μια συσκευή ZigBee από τον δρομολογητή ή τον συντονιστή του δικτύου ZigBee χωρίς να απενεργοποιήσετε πρώτα τη συσκευή ZigBee.

Ενσωμάτωση στο Δίκτυο ZigBee

Ως συσκευή ZigBee, ο λαμπτήρας πρέπει να ενταχθεί σε ένα δίκτυο ZigBee για να στείλει και να λάβει εντολές. Ακολουθήστε τα παρακάτω βήματα για να προσθέσετε τον λαμπτήρα στο δίκτυο ZigBee.

1. Βιδώστε τον λαμπτήρα στην υποδοχή του φωτιστικού. Μην τροφοδοτήσετε ακόμη με ρεύμα.

2. Ενεργοποιήστε τη λειτουργία permit-join στον δρομολογητή ή τον συντονιστή του δικτύου ZigBee.

3. Ανοίξτε τον λαμπτήρα για 3~5 δευτερόλεπτα. (Όχι περισσότερο από 5 δευτερόλεπτα), στη συνέχεια κλείστε τον.

4. Επαναλάβετε το Βήμα 3 τρεις (3) φορές για συνολικά τέσσερις (4) κύκλους ΑΝΟΙΓΜΑ/ΚΛΕΙΣΙΜΟ.

5. Ανοίξτε τον λαμπτήρα για 5η φορά· η συσκευή θα επαναρυθμιστεί και θα αρχίσει να αναζητά νέο δίκτυο ZigBee.

6. Μετά την ένταξη στο δίκτυο ZigBee, ο λαμπτήρας θα καταχωρηθεί αυτόματα στο σύστημα ασφάλειας του δικτύου. Ελέγξτε τον συντονιστή του δικτύου ZigBee, τον πίνακα ελέγχου του συστήματος ή το CIE (Συσκευή Ελέγχου και Ένδειξης) για να επιβεβαιώσετε αν η ένταξη και η καταχώριση ήταν επιτυχείς.

Αφαίρεση Συσκευής από το Δίκτυο ZigBee (Επαναφορά στις Εργοστασιακές Ρυθμίσεις)

Για να αφαιρέσετε τον λαμπτήρα από το τρέχον δίκτυο ZigBee, η συσκευή πρέπει να τεθεί σε Επαναφορά Εργοστασιακών Ρυθμίσεων για να ολοκληρωθεί η αφαίρεση. Η λειτουργία Επαναφοράς Εργοστασιακών Ρυθμίσεων θα διαγράψει τις αποθηκευμένες ρυθμίσεις και πληροφορίες του λαμπτήρα και θα τον οδηγήσει να αναζητήσει νέο δίκτυο ZigBee.

Πριν αφαιρέσετε τη συσκευή, βεβαιωθείτε ότι ο λαμπτήρας βρίσκεται εντός της εμβέλειας του τρέχοντος δικτύου ZigBee

1. Διαγράψτε τον λαμπτήρα από τον τρέχοντα πίνακα ελέγχου / CIE.

2. Απενεργοποιήστε τον λαμπτήρα.

3. Ανοίξτε τον λαμπτήρα για 3~5 δευτερόλεπτα. (Όχι περισσότερο από 5 δευτερόλεπτα), στη συνέχεια κλείστε τον.

4. Επαναλάβετε το Βήμα 3 για 3 φορές για συνολικά 4 κύκλους ΑΝΟΙΓΜΑ/ΚΛΕΙΣΙΜΟ

5. Ανοίξτε τον λαμπτήρα για 5η φορά· η συσκευή θα επαναρυθμιστεί και θα αρχίσει να αναζητά νέο δίκτυο ZigBee.

6. Μετά την επαναφορά, ο λαμπτήρας θα διαγράψει τις τρέχουσες ρυθμίσεις δικτύου ZigBee και θα αποστείλει σήμα στον συντονιστή ZigBee για να αφαιρέσει τον εαυτό του από το τρέχον δίκτυο ZigBee. Στη συνέχεια θα αναζητήσει ξανά διαθέσιμο δίκτυο ZigBee και θα ενταχθεί αυτόματα.

Χωρητικότητα Δρομολογητή ZigBee

Ο λαμπτήρας με λειτουργία δρομολογητή επιτρέπει σε άλλες συσκευές ZigBee να ενταχθούν στο δίκτυο ZigBee μέσω του δρομολογητή. Ο λαμπτήρας έχει μέγιστη χωρητικότητα 7 συσκευών, συμπεριλαμβανομένων 4 δρομολογητών.

Χαρακτηριστικά

Ρύθμιση Χρώματος και Κορεσμού

Το χρώμα και ο κορεσμός του λαμπτήρα μπορούν να ρυθμιστούν από τους συντονιστές ZigBee απομακρυσμένα μέσω αποστολής εντολών.

Ρύθμιση Επιπέδου Φωτισμού

Ο λαμπτήρας υποστηρίζει ρύθμιση φωτεινότητας· το ποσοστό φωτός μπορεί να ρυθμιστεί από τους συντονιστές ZigBee απομακρυσμένα μέσω αποστολής εντολών.

Επιτήρηση

Ο λαμπτήρας θα αποστέλλει περιοδικά σήμα επίβλεψης για να αναφέρει την κατάστασή του σύμφωνα με τις ρυθμίσεις του χρήστη. Το προεπιλεγμένο διάστημα εργοστασίου είναι 10 λεπτά.

Παράρτημα (Μόνο για προγραμματιστές)

ID Cluster Λαμπτήρα

Χαρακτηριστικό Πληροφορίας Βασικού Cluster

Χαρακτηριστικό Πληροφορίας Cluster Αναγνώρισης

Χαρακτηριστικό Πληροφορίας Cluster Ομάδων

Χαρακτηριστικό Πληροφορίας Cluster Σκηνών

Χαρακτηριστικό Πληροφορίας Cluster Ενεργοποίησης/Απενεργοποίησης

Χαρακτηριστικό Πληροφορίας Cluster Ελέγχου Επίπεδου

Χαρακτηριστικό Πληροφορίας Cluster Ελέγχου Χρώματος
