Ελεγκτές ρελέ / 3-καναλικό διακόπτη ρελέ Z-Wave.

Εισαγωγή

Το PRLM-CH3-AC-ZW είναι ένας 3-καναλικός διακόπτης ρελέ Z-Wave που μπορεί να συνδεθεί σε ενσύρματες συσκευές και να ρυθμιστεί σε κατάσταση Κανονικά Ανοικτό (N.O.). Μετά την ένταξη στο δίκτυο Z-Wave, ο διακόπτης ρελέ μπορεί να ελεγχθεί μέσω του δικτύου Z-Wave για να ενεργοποιήσει τις συνδεδεμένες συσκευές.

Το Z-Wave είναι ένα ασύρματο πρωτόκολλο επικοινωνίας που χρησιμοποιεί ραδιοφωνικό RF χαμηλής ισχύος. Εκμεταλλευόμενο το δίκτυο mesh του Z-Wave, οι εντολές μπορούν να δρομολογηθούν στον προορισμό τους μέσω ενδιάμεσων προϊόντων Z-Wave που “ακούν”.

Το ρελέ μπορεί να ελέγξει κόμβους Z-Wave με απλή πίεση του κουμπιού λειτουργίας και μπορεί επίσης να σας ειδοποιήσει για προβλήματα επικοινωνίας σήματος.

Αναγνώριση Μερών

Κάλυμμα άνω Βάση

1. Κουμπί διακόπτη 1/Κουμπί λειτουργίας

   • Πατήστε το κουμπί 3 φορές εντός 1 δευτερολέπτου για να στείλετε κωδικό εκμάθησης.

   • Πατήστε και κρατήστε πατημένο το κουμπί για 10 δευτερόλεπτα για επαναφορά στις εργοστασιακές ρυθμίσεις.

   • Πατήστε το κουμπί για να ενεργοποιήσετε/απενεργοποιήσετε το Ρελέ Κανάλι 1.

2. Κουμπί διακόπτη 2

   • Πατήστε το κουμπί για να ενεργοποιήσετε/απενεργοποιήσετε το Ρελέ Κανάλι 2.

3. Κουμπί διακόπτη 3

   • Πατήστε το κουμπί για να ενεργοποιήσετε/απενεργοποιήσετε το Ρελέ Κανάλι 3.

Όταν πατηθεί το Κουμπί Διακόπτη 2/3, το Ρελέ Κανάλι 2/3 θα αλλάξει αμέσως σε ΕΝΕΡΓΟ/ΑΝΕΝΕΡΓΟ.

Όταν πατηθεί το Κουμπί Διακόπτη 1, το Ρελέ Κανάλι 1 θα αλλάξει σε ΕΝΕΡΓΟ/ΑΝΕΝΕΡΓΟ μετά από ένα δευτερόλεπτο, επειδή η συσκευή πρέπει να προσδιορίσει αν το πάτημα του κουμπιού είναι για ενεργοποίηση/απενεργοποίηση ή για αποστολή κωδικού εκμάθησης.

1. Ενδεικτική λυχνία LED 1

2. Ενδεικτική λυχνία LED 2

3. Ενδεικτική λυχνία LED 3

   Οι ενδεικτικές λυχνίες LED 1/2/3 χρησιμοποιούνται για να δείξουν την κατάσταση του Ρελέ Καναλιού 1/2/3:

   1. LED 1 Ενεργό/Ανενεργό: Ρελέ Κανάλι 1 Ενεργό/Ανενεργό

   2. LED 2 Ενεργό/Ανενεργό: Ρελέ Κανάλι 2 Ενεργό/Ανενεργό

   3. LED 3 Ενεργό/Ανενεργό: Ρελέ Κανάλι 3 Ενεργό/Ανενεργό

   Κατά την τροφοδοσία, όλες οι λυχνίες LED θα αναβοσβήσουν διαδοχικά για 1 κύκλο.

   Όταν βρίσκεται σε λειτουργία εκμάθησης, όλες οι λυχνίες LED θα αναβοσβήνουν μία φορά κάθε δευτερόλεπτο.

   Όταν η εκμάθηση είναι επιτυχής, όλες οι λυχνίες LED θα αναβοσβήσουν γρήγορα 3 φορές.

4. Οπές Στερέωσης

Τερματικά Σύνδεσης

Συνδέστε το καλώδιο στο τερματικό, σφίξτε τη βίδα για να κλείσετε το κλιπ και να συγκρατήσετε το καλώδιο στη θέση του. Ξεβιδώστε για να ανοίξετε το κλιπ και να αφαιρέσετε το καλώδιο που είναι συνδεδεμένο στο τερματικό.

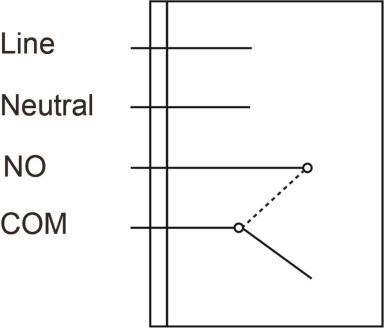

1. Φάση (είσοδος AC)

2. Νέτρον

3. NO (Κανάλι 1)

   Για σύνδεση Κανονικά Ανοικτή με τη συσκευή

4. Κοινό (Κανάλι 1)

5. NO (Κανάλι 2)

   Για σύνδεση Κανονικά Ανοικτή με τη συσκευή

6. Κοινό (Κανάλι 2)

7. NO (Κανάλι 3)

   Για σύνδεση Κανονικά Ανοικτή με τη συσκευή

8. Κοινό (Κανάλι 3)

9. Σφιγκτήρας Αποφόρτισης Έλξης

   Οι σφιγκτήρες χρησιμοποιούνται για τη στερέωση των καλωδίων και για την παροχή ανακούφισης τάσης για την προστασία των καλωδίων από την κοπή του μετάλλου.

10. Οπές Για Καλωδίωση

Προδιαγραφές

• Τροφοδοσία: 100 - 240V AC

• Υποστηριζόμενο ρεύμα φορτίου (για κάθε κανάλι ρελέ): 5A, 250VAC ή 5A, 30VDC

• Σύρμα πολλών κλώνων: 14–22 AWG

Προσοχή

• Όλες οι εργασίες στη συσκευή, συμπεριλαμβανομένης της εγκατάστασης και συντήρησης, πρέπει να πραγματοποιούνται από εξουσιοδοτημένο και αδειούχο ηλεκτρολόγο.

• Πριν την εγκατάσταση ή οποιαδήποτε εργασία συντήρησης, βεβαιωθείτε ότι η τροφοδοσία έχει αποσυνδεθεί. Μην συνδέετε τη συσκευή σε φορτία που υπερβαίνουν το υποστηριζόμενο ρεύμα φορτίου.

Εγκατάσταση

Συνδέστε το Ρελέ σύμφωνα με τις παρακάτω οδηγίες.

1. Παρακαλώ απενεργοποιήστε την παροχή ρεύματος πριν τη σύνδεση.

2. Αφαιρέστε το πάνω κάλυμμα και αφαιρέστε τους σφιγκτήρες ανακούφισης τάσης.

3. Συνδέστε τους ακροδέκτες L και N της τροφοδοσίας στους ακροδέκτες Line και Neutral του PRLM αντίστοιχα μέσω της οπής καλωδίωσης.

4. Ανάλογα με τη συσκευή που θέλετε να ελέγξετε μέσω του Ρελέ Καναλιού 1, επιλέξτε τον ακροδέκτη NO και συνδέστε το Ρελέ Κανάλι 1 με τη συσκευή μέσω της οπής καλωδίωσης για να δημιουργήσετε σύνδεση Κανονικά Ανοικτή με τη συσκευή.

5. Με τον ίδιο τρόπο όπως στο βήμα 4, συνδέστε το Ρελέ Κανάλι 2/3 σε άλλες ενσύρματες συσκευές.

6. Μετά την ολοκλήρωση της καλωδίωσης, επανατοποθετήστε τους σφιγκτήρες ανακούφισης τάσης και το πάνω κάλυμμα. Ενεργοποιήστε την τροφοδοσία για να τροφοδοτήσετε το διακόπτη ρελέ.

Χαρακτηριστικά

Προσθήκη Συσκευής (Συμπερίληψη)

1. Συνδέστε την είσοδο τροφοδοσίας στο διακόπτη ρελέ σύμφωνα με την παραπάνω οδηγία εγκατάστασης και τροφοδοτήστε το διακόπτη ρελέ.

2. Βάλτε την πύλη Z-Wave ή τον πίνακα ελέγχου σε λειτουργία Ένταξης (ανατρέξτε στο εγχειρίδιο της πύλης Z-Wave ή του πίνακα ελέγχου).

3. Εντός 1 δευτερολέπτου, πατήστε το Κουμπί Λειτουργίας 3 φορές.

4. Ανατρέξτε στο εγχειρίδιο λειτουργίας της πύλης Z-Wave ή του πίνακα ελέγχου για να ολοκληρώσετε τη διαδικασία προσθήκης.

Εάν η συσκευή έχει ήδη προστεθεί (συμπεριληφθεί) σε άλλη Πύλη/Πίνακα Ελέγχου Z-Wave, ή εάν η συσκευή δεν μπορεί να προστεθεί στην τρέχουσα Πύλη/Πίνακα Ελέγχου Z-Wave, δοκιμάστε πρώτα να την αφαιρέσετε (δείτε Αφαίρεση Συσκευής).

Αφαίρεση Συσκευής (Αποσυμπερίληψη)

Η συσκευή πρέπει να αφαιρείται από το υπάρχον δίκτυο Z-Wave πριν προστεθεί σε άλλο.

Λειτουργία Αποσυμπερίληψης

1. Βάλτε την πύλη Z-Wave ή τον πίνακα ελέγχου σε λειτουργία Απο-ένταξης (ανατρέξτε στο εγχειρίδιο της πύλης Z-Wave ή του πίνακα ελέγχου).

2. Εντός 1 δευτερολέπτου, πατήστε το Κουμπί Λειτουργίας 3 φορές και η συσκευή θα αφαιρεθεί από το δίκτυο Z-Wave.

Επαναφορά εργοστασιακών ρυθμίσεων

Η επαναφορά της συσκευής στις εργοστασιακές ρυθμίσεις θα την επαναφέρει στις προεπιλεγμένες ρυθμίσεις (δηλ. δεν θα είναι ενσωματωμένη σε κανένα δίκτυο Z-Wave). Χρησιμοποιήστε αυτή τη διαδικασία μόνο εάν η πύλη Z-Wave ή ο πίνακας ελέγχου έχει χαθεί ή είναι μη λειτουργικός.

Πατήστε και κρατήστε πατημένο το κουμπί λειτουργίας της συσκευής για 10 δευτερόλεπτα για επαναφορά εργοστασιακών ρυθμίσεων.

Δοκιμή Εμβέλειας

Για να δοκιμάσετε εάν η συσκευή μπορεί να επικοινωνήσει με την πύλη Z-Wave ή τον πίνακα ελέγχου:

1. Βάλτε την πύλη/τον πίνακα σε λειτουργία δοκιμής εμβέλειας (Walk Test).

2. Πατήστε το Κουμπί Λειτουργίας στη συσκευή

3. Η πύλη/πίνακας θα πρέπει να εμφανίσει αν η συσκευή βρίσκεται εντός της ζώνης λειτουργίας (ανατρέξτε στο εγχειρίδιο λειτουργίας της πύλης/πίνακα).

Τοποθέτηση

1. Αφού ολοκληρώσετε τη δοκιμή εύρους και είστε ικανοποιημένοι ότι η συσκευή μπορεί να επικοινωνήσει με την πύλη Z-Wave στην επιλεγμένη θέση, προχωρήστε στην τοποθέτηση.

2. Αποσυνδέστε την κύρια παροχή ρεύματος.

3. Χαλαρώστε την κάτω βίδα στερέωσης και αφαιρέστε το πάνω κάλυμμα του διακόπτη ρελέ. Χρησιμοποιήστε τις τρύπες στη βάση για να σημαδέψετε τη θέση τοποθέτησης στον τοίχο.

4. Τρυπήστε οπές στην επισημασμένη τοποθεσία και εισαγάγετε ούπα αν απαιτείται, βιδώστε τη βάση στην τοποθεσία στερέωσης.

5. Επανατοποθετήστε το επάνω κάλυμμα και σφίξτε την κάτω βίδα στερέωσης.

Λειτουργία

Έλεγχος Relay

• Αφού ο διακόπτης ρελέ ενταχθεί επιτυχώς σε ένα δίκτυο Z-Wave, η πύλη/πίνακας ελέγχου μπορεί να ελέγχει απομακρυσμένα το Ρελέ Κανάλι 1/2/3 για ενεργοποίηση/απενεργοποίηση. Ανατρέξτε στην πύλη/πίνακα ελέγχου Z-Wave για λεπτομέρειες.

• Ο χρήστης μπορεί επίσης να πατήσει χειροκίνητα τα Κουμπιά Διακόπτη 1/2/3 για να ενεργοποιήσει/απενεργοποιήσει το Ρελέ Κανάλι 1/2/3.

Πληροφορίες Z-Wave

Γενική Κατηγορία Συσκευής : GENERIC_TYPE_SWITCH_BINARY

Ειδική Κατηγορία Συσκευής : SPECIFIC_TYPE_POWER_SWITCH_BINARY

Τύπος Ρόλου : Πάντα Ενεργός Υποτακτικός (AOS)

Υποστηριζμένα κλειδιά ασφάλειας : S2_UNAUTHENTICATION

Βιβλιοθήκη : Ενισχυμένος σκλάβος 232

Τύπος συσκευής σημείου τερματισμού 1 : γενικός τύπος διακόπτη binary και ειδικός τύπος διακόπτη ενεργοποίησης/απενεργοποίησης ισχύος

Τύπος συσκευής σημείου τερματισμού 1 : γενικός τύπος διακόπτη binary και ειδικός τύπος διακόπτη ενεργοποίησης/απενεργοποίησης ισχύος

Τύπος συσκευής σημείου τερματισμού 1 : γενικός τύπος διακόπτη binary και ειδικός τύπος διακόπτη ενεργοποίησης/απενεργοποίησης ισχύος

Υποστήριξη/Έλεγχος Κλάσης Εντολών

Ανακοινωμένες κλάσεις εντολών στο NIF

ZWave Plus Info CC

Transport Service CC

Manufacturer Specific CC, V2 (S2)

Device Reset Locally CC (S2)

Security_2 CC

Powerlevel CC (S2)

Version CC, V2 (S2)

Association CC, V2 (S2)

Multi Channel Association CC, V3 (S2)

Association Group Information CC (S2)

Multil Channel CC (S2)

Supervision CC

Firmware Update Md CC, V4 (S2)

Switch Binary (S2)

Τα endpoints 1,2,3 υλοποιούν τις παρακάτω κλάσεις εντολών

ZWave Plus Info CC

Security_2 CC

Association CC, V2 (S2)

Multi Channel Association CC, V3 (S2)

Association Group Information CC (S2)

Supervision CC

Switch Binary (S2)

Αντιστοίχιση κλάσης βασικής εντολής : Binary Switch CC για τα endpoints 1 & 2 & 3.

Ομάδες του Z-Wave (Έκδοση 2 της Κλάσης Εντολών Συσχέτισης)
