VESTA-022
SD-8-EL / SD-8-EL-F1
Ανιχνευτής Καπνού
Εισαγωγή
Ο Ανιχνευτής Καπνού SD-8-EL / SD-8-EL-F1 έχει σχεδιαστεί για να τοποθετείται στην οροφή ή στην κορυφή κλιμακοστασίων όπου ο καπνός συγκεντρώνεται ώστε να προκαλέσει έγκαιρα τον συναγερμό και να προστατεύσει το σπίτι σας από κινδύνους πυρκαγιάς.
Ταυτοποίηση Ανταλλακτικού
1. Κουμπί Εκμάθησης / Δοκιμής
Το κουμπί Μάθησης / Δοκιμής πατιέται στις ακόλουθες περιπτώσεις:
Μάθηση – στον Ανιχνευτή Καπνού.
Για να δοκιμάσετε την εμβέλεια ραδιοεπικοινωνίας.
Για να δοκιμάσετε εάν ο Ανιχνευτής Καπνού λειτουργεί κανονικά.
Για να σιγήσει ο συναγερμός
2. Δείκτης LED
Αναβοσβήνει κάθε 30 δευτερόλεπτα – Χαμηλή Μπαταρία
Αναβοσβήνει όταν πατηθεί το κουμπί – Μετάδοση Σήματος
Συνεχές Αναβόσβημα – Θέρμανση ή βαθμονόμηση / Συναγερμός / Λειτουργία Σιγής Συναγερμού.
3. Θήκη μπαταριών
4. Οπή στερέωσης
5. Βάση στερέωσης
6. Γάντζος
Χαρακτηριστικά
Μπαταρία
Ο Ανιχνευτής Καπνού χρησιμοποιεί 3 αλκαλικές μπαταρίες AA ως τροφοδοσία.
Όταν χρησιμοποιούνται οι εργοστασιακές μπαταρίες, η διάρκεια ζωής της μπαταρίας του Ανιχνευτή Καπνού είναι 4 χρόνια.
Όταν ανιχνευτεί χαμηλή τάση μπαταρίας, θα σταλεί σήμα χαμηλής μπαταρίας μαζί με τις κανονικές μεταδόσεις σημάτων. Εάν η τάση της μπαταρίας είναι χαμηλή, το LED θα αναβοσβήνει, συνοδευόμενο από έναν χαμηλού έντασης ήχο κάθε 30 δευτερόλεπτα.
Κατά την αλλαγή των μπαταριών, αφαιρέστε τις παλιές μπαταρίες και πατήστε το κουμπί Δοκιμής δύο φορές για πλήρη εκφόρτιση πριν εισάγετε νέες μπαταρίες.
Μάθηση / Έναρξη
Βήμα 1. Εισάγετε τις μπαταρίες στο διαμέρισμα με τη σωστή πολικότητα.
Βήμα 2. Αφού εισαχθούν και οι 3 μπαταρίες, ο Ανιχνευτής Καπνού θα εκδώσει 2 κοντούς βομβητές, με το LED να αρχίζει να αναβοσβήνει και να ξεκινά μια περίοδο θέρμανσης 6 λεπτών.
Βήμα 3. Κατά τη διάρκεια της περιόδου θέρμανσης των 6 λεπτών, ο Ανιχνευτής Καπνού μπορεί να εγγραφεί στον Πίνακα Ελέγχου.
α) Βάλτε τον Πίνακα Ελέγχου σε λειτουργία μάθησης. Ανατρέξτε στο εγχειρίδιο του Πίνακα Ελέγχου για λεπτομέρειες.
β) Πατήστε το κουμπί Μάθησης/Δοκιμής στον Ανιχνευτή Καπνού. Το LED θα φωτιστεί σύντομα και ο Ανιχνευτής Καπνού θα εκπέμψει έναν διτόνο βομβητή για να δηλώσει ότι μεταδίδει σήμα.
γ) Εάν ο Πίνακας Ελέγχου λάβει επιτυχώς το σήμα, ο πίνακας θα αντιδράσει ανάλογα. Ανατρέξτε στο εγχειρίδιο του Πίνακα Ελέγχου για να ολοκληρώσετε τη διαδικασία μάθησης.
Βήμα 4. Όταν λήξει η περίοδος θέρμανσης των 6 λεπτών, ο Ανιχνευτής Καπνού θα εκπέμψει έναν σύντομο βομβητή για να δηλώσει ότι ο Ανιχνευτής Καπνού ξεκινά τη διαδικασία βαθμονόμησης.
Η διαδικασία θα επαναλαμβάνεται κάθε 100 δευτερόλεπτα και θα ειδοποιείται με έναν σύντομο βομβητή αντίστοιχα. Η ολοκλήρωση της διαδικασίας βαθμονόμησης θα ειδοποιηθεί με διτόνο βομβητή και το LED θα σβήσει.
Κανονικά χρειάζονται περίπου 2 ~ 16 λεπτά για να ολοκληρωθεί η βαθμονόμηση. Ωστόσο, μετά από 16 λεπτά, αν ο Ανιχνευτής Καπνού εκπέμπει συνεχόμενους βομβητές, αυτό υποδεικνύει ότι απέτυχε η βαθμονόμηση και οι μπαταρίες πρέπει να αφαιρεθούν για να σιγήσουν οι βομβητές. Στη συνέχεια, ξεκινήστε ξανά από το Βήμα 1 μετά από παύση τουλάχιστον 30 δευτερολέπτων.
Σημείωση:
Κατά την περίοδο βαθμονόμησης, η μάθηση είναι απενεργοποιημένη. Εάν δεν ολοκληρώσατε τη μάθηση (Βήμα 3) κατά την περίοδο θέρμανσης των 6 λεπτών, πρέπει να περιμένετε μέχρι να ολοκληρωθεί η βαθμονόμηση (Βήμα 4) για να πραγματοποιήσετε τη μάθηση.
Βήμα 5. Μετά τη θέρμανση, τη μάθηση και την ολοκλήρωση της βαθμονόμησης, θα πρέπει να δοκιμάσετε την εμβέλεια μετάδοσης σήματος του Ανιχνευτή Καπνού. Βάλτε τον Πίνακα Ελέγχου σε λειτουργία Walk Test και τοποθετήστε τον Ανιχνευτή Καπνού στο επιθυμητό σημείο τοποθέτησης, και στη συνέχεια πατήστε το κουμπί Μάθησης/Δοκιμής για να μεταδώσετε σήμα στον Πίνακα Ελέγχου.
Εάν ο πίνακας μπορεί να λάβει το σήμα κανονικά, προχωρήστε στην τοποθέτηση του Ανιχνευτή Καπνού. Εάν το σήμα δεν λαμβάνεται, αλλάξτε το σημείο τοποθέτησης.
Εγκατάσταση
Συνιστάται ο χώρος εγκατάστασης να βρίσκεται στην κεντρική περιοχή της οροφής, με απόσταση τουλάχιστον 60 εκ. από τοίχους ή εμπόδια.
Μην τοποθετείτε τον ανιχνευτή στις ακόλουθες θέσεις:
- Κουζίνα ή Γκαράζ – Ο καπνός από μαγείρεμα ή οχήματα μπορεί να προκαλέσει ψευδή συναγερμό.
- Κοντά σε ανεμιστήρα αερισμού, φθορίζον φως ή κλιματιστικό – τα ρεύματα αέρα από αυτά μπορεί να επηρεάσουν την ευαισθησία του ανιχνευτή.
- Κοντά σε δοκούς οροφής ή πάνω από ντουλάπι – το στάσιμο αέρα σε αυτές τις περιοχές μπορεί να επηρεάσει την ευαισθησία του ανιχνευτή.
- Στην κορυφή ενός “AΤοποθετήστε τον ανιχνευτή καπνού στο επιθυμητό σημείο εγκατάστασης.
Βήμα 1. Χρησιμοποιήστε τη βάση στήριξης ως πρότυπο για να σημαδέψετε τις δύο οπές στήριξης. Τρυπήστε οπές στο σημείο τοποθέτησης και εισάγετε βύσματα τοίχου εάν χρειάζεται.
Βήμα 2. Βιδώστε τη βάση στήριξης στο σημείο που έχετε σημαδέψει με τους δύο γάντζους να βλέπουν προς τα κάτω.

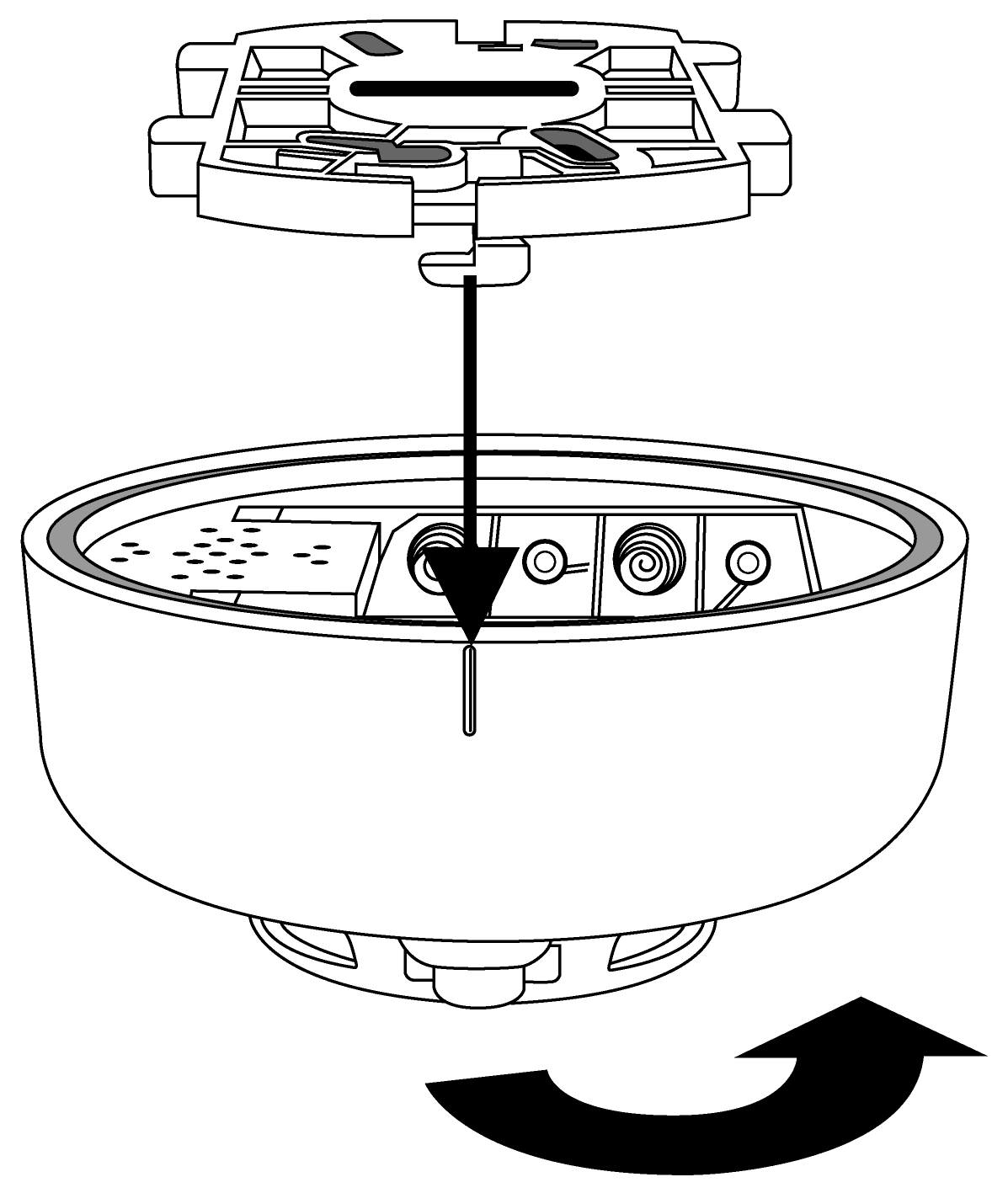

Βήμα 3. Ευθυγραμμίστε το μονογραμμικό σημάδι στον ανιχνευτή με έναν από τους γάντζους της βάσης. Τοποθετήστε τον Ανιχνευτή Καπνού στους γάντζους της βάσης και στη συνέχεια περιστρέψτε τον ανιχνευτή αριστερόστροφα για να κλειδώσει στη θέση του. Η εγκατάσταση έχει πλέον ολοκληρωθεί.
Δοκιμή του Ανιχνευτή Καπνού
Πατήστε το κουμπί Μάθησης/Δοκιμής στον Ανιχνευτή Καπνού για να ελέγξετε εάν λειτουργεί κανονικά.
Εάν ο Ανιχνευτής Καπνού λειτουργεί κανονικά, το LED θα ανάψει σύντομα και ο Ανιχνευτής Καπνού θα εκπέμψει διτόνο βομβητή.
Εάν ο βομβητής ακούγεται 3 φορές με διτόνο βομβητή, αυτό σημαίνει ότι “Οπτικό Θάλαμος” στον ανιχνευτή καπνού είναι είτε βρώμικος είτε εκτός λειτουργίας.
Εάν το LED δεν ανάψει και δεν ακουστεί κανένας βομβητής, αυτό σημαίνει ότι ο Ανιχνευτής Καπνού είτε έχει βλάβη είτε οι μπαταρίες του έχουν εξαντληθεί.
Σήμα Εποπτείας
Μετά την εγκατάσταση, ο Ανιχνευτής Καπνού θα μεταδίδει αυτόματα Σήματα Επιτήρησης περιοδικά προς τον Πίνακα Ελέγχου σε διαστήματα τυχαία 30~50 λεπτών.
Εάν ο Πίνακας Ελέγχου δεν λάβει σήμα από τον Ανιχνευτή Καπνού για προκαθορισμένο χρονικό διάστημα, ο Πίνακας θα θεωρήσει τον συγκεκριμένο Ανιχνευτή Καπνού εκτός λειτουργίας και θα αντιδράσει ανάλογα με τις ρυθμίσεις του πίνακα.
Ανίχνευση Καπνού
Μόλις η συγκέντρωση καπνού υπερβεί την προκαθορισμένη τιμή κατωφλίου, ο Ανιχνευτής Καπνού θα μεταδώσει σήμα συναγερμού στον Πίνακα Ελέγχου και θα ενεργοποιήσει βομβητή για να παράγει συνεχόμενο συναγερμό για 10 δευτερόλεπτα. Το LED θα αναβοσβήνει γρήγορα.
Αφού μεταδοθεί Σήμα Συναγερμού Καπνού, ο Ανιχνευτής Καπνού θα συνεχίσει να πραγματοποιεί επακόλουθους ελέγχους και θα στέλνει σήματα συναγερμού κάθε 2 λεπτά εάν η συγκέντρωση καπνού συνεχίσει να υπερβαίνει το όριο συναγερμού. Αυτός ο κύκλος των 2 λεπτών θα επαναλαμβάνεται μέχρι η συγκέντρωση καπνού να επιστρέψει στο φυσιολογικό. Ο συναγερμός μπορεί επίσης να διακοπεί χειροκίνητα χρησιμοποιώντας τη “Σίγαση Συναγερμού” λειτουργία.
Σίγαση Συναγερμού
Μόλις η σειρήνα ηχήσει, το πάτημα του κουμπιού Μάθησης/Δοκιμής θα θέσει τον Ανιχνευτή Καπνού σε λειτουργία Σιγής Συναγερμού για 10 λεπτά και ο συναγερμός θα σταματήσει.
Κατά τη διάρκεια αυτής της 10λεπτης περιόδου Σιγής Συναγερμού, το LED θα αναβοσβήνει κάθε δευτερόλεπτο.
Όταν λήξει η 10λεπτη περίοδος, ο Ανιχνευτής Καπνού θα εκπέμψει διτόνο βομβητή και στη συνέχεια θα επιστρέψει στην κανονική λειτουργία. Εάν η συγκέντρωση καπνού εξακολουθεί να είναι πάνω από την τιμή κατωφλίου συναγερμού, ο Ανιχνευτής Καπνού θα ενεργοποιήσει ξανά τον συναγερμό.
Επαναβαθμονόμηση
Καθώς οι συνθήκες λειτουργίας του ανιχνευτή καπνού μπορεί να μεταβληθούν μετά από κάποιο χρονικό διάστημα εγκατάστασης, μπορεί να επιθυμείτε να επαναβαθμονομήσετε τον ανιχνευτή ώστε να λάβει νέα τιμή κατωφλίου ανίχνευσης καπνού και να εξασφαλίσετε την βέλτιστη απόδοση του ανιχνευτή. Για να το κάνετε αυτό,
Πατήστε και κρατήστε πατημένο το κουμπί Μάθησης/Δοκιμής για 10 δευτερόλεπτα μέχρι να αρχίσει να αναβοσβήνει το LED. Ο Ανιχνευτής Καπνού θα εκπέμψει 2 κοντούς βομβητές και στη συνέχεια θα ακολουθήσει τη διαδικασία που περιγράφεται στη διαδικασία βαθμονόμησης στην ενότητα Μάθηση/Έναρξη για να πάρει τη νέα τιμή αναφοράς.
Κάθε φορά που οι μπαταρίες αφαιρεθούν και επανατοποθετηθούν, ο Ανιχνευτής Καπνού θα επαναβαθμονομηθεί επίσης σύμφωνα με τις προηγούμενες οδηγίες.
Αυτόματη Βαθμονόμηση
Μετά την πρώτη εγκατάσταση, ο Ανιχνευτής Καπνού θα πραγματοποιήσει αυτόματη βαθμονόμηση μετά από 4 ώρες. Μετέπειτα, θα πραγματοποιεί αυτόματη βαθμονόμηση μία φορά κάθε μήνα. Κατά τη διάρκεια της διαδικασίας αυτόματης βαθμονόμησης, ο Ανιχνευτής Καπνού δεν θα εκπέμψει κανέναν ήχο. Κάθε διαδικασία δειγματοληψίας βαθμονόμησης διαρκεί 2 λεπτά· εάν η διαδικασία αποτύχει, θα επιχειρηθεί ξανά έως και 5 φορές. Εάν η 5η επανάληψη αποτύχει, το LED θα αναβοσβήνει γρήγορα και ο Ανιχνευτής Καπνού θα στείλει κωδικό αποτυχίας βαθμονόμησης στον Πίνακα Ελέγχου.
Το αναβόσβημα του LED μπορεί να ακυρωθεί αφαιρώντας και επανατοποθετώντας τις μπαταρίες ή ξεκινώντας χειροκίνητα τη διαδικασία βαθμονόμησης. Ωστόσο, εάν η χειροκίνητη βαθμονόμηση αποτύχει ξανά, ο Ανιχνευτής Καπνού θα εκπέμπει συνεχείς βομβητές. Σε αυτή την περίπτωση, πρέπει να αφαιρέσετε και να επανατοποθετήσετε τις μπαταρίες για να σταματήσει ο βομβητής (παρακαλώ περιμένετε 30 δευτερόλεπτα μετά την αφαίρεση των μπαταριών πριν τις επανατοποθετήσετε).
Σημείωση:
Όταν αποτύχει η αυτόματη βαθμονόμηση, η λειτουργία συναγερμού καπνού θα εξακολουθήσει να λειτουργεί κανονικά χρησιμοποιώντας την προηγούμενη τιμή κατωφλίου συναγερμού.
Συντήρηση & Καθαρισμός
Η τακτική συντήρηση και καθαρισμός θα βοηθήσουν στη διατήρηση του συναγερμού καπνού σε καλή κατάσταση λειτουργίας.
Δοκιμάστε τον συναγερμό καπνού εβδομαδιαία για να επαληθεύσετε ότι ο συναγερμός και οι ενδείξεις λειτουργούν σωστά. Καθαρίστε τον συναγερμό καπνού τουλάχιστον μία φορά κάθε 6 μήνες. Αφαιρέστε απαλά με ηλεκτρική σκούπα τη βρωμιά/σκόνη/μικρά σωματίδια που έχουν συσσωρευτεί στο θάλαμο ανίχνευσης καπνού και στις σχισμές. Καθαρίστε το περίβλημα σκουπίζοντάς το σχολαστικά με ένα υγρό πανί και αφήστε το να στεγνώσει. Μην επιτρέψετε να εισέλθει νερό στο εσωτερικό του συναγερμού. Μην χρησιμοποιείτε ποτέ καθαριστικά, απορρυπαντικά ή διαλύτες στον ανιχνευτή. Αποφύγετε το ψέκασμα αρωματικού χώρου, λακ μαλλιών ή άλλων αερολυμάτων κοντά στον συναγερμό καπνού. Μην βάφετε ούτε να τροποποιείτε τον ανιχνευτή υπό οποιεσδήποτε συνθήκες
Λήξη
Ο Συναγερμός Καπνού έχει μέγιστο χρόνο ζωής 10 ετών από την ημερομηνία εγκατάστασης. Θα πρέπει να αντικαταστήσετε τον Συναγερμό Καπνού αμέσως μετά 10 χρόνια τη λήξη της υπηρεσίας. Συνιστάται να γράψετε την ημερομηνία “Αντικατάσταση έως” (10 χρόνια από την ημερομηνία εγκατάστασης) στο πίσω μέρος του ανιχνευτή πριν από την εγκατάσταση.
