# VESTA-019

DC-23 / DC-23-R3

## Μαγνητικός Αισθητήρας Πόρτας&#x20;

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FSz59iIRWy1jBVFWeSkuj%2Fimage.png?alt=media&#x26;token=2f2ab768-3456-4f2c-a600-e1128a9ff393" alt=""><figcaption></figcaption></figure>

Ο Μαγνητικός Αισθητήρας Πόρτας παρακολουθεί το άνοιγμα/κλείσιμο καθορισμένων συσκευών (π.χ. πόρτα ή παράθυρο). Ο αισθητήρας στερεώνεται στο πλαίσιο της παρακολουθούμενης συσκευής με έναν ενεργοποιητικό μαγνήτη στερεωμένο στη συσκευή. Όταν η πόρτα ή το παράθυρο ανοίγει, ο μαγνήτης απομακρύνεται από τον αισθητήρα, ενεργοποιώντας έναν εσωτερικό μαγνητικό διακόπτη και προκαλώντας τη μετάδοση σήματος συναγερμού στον Κεντρικό Πίνακα. Η συσκευή διαθέτει επίσης δυνατότητες επικοινωνίας προβλημάτων σήματος καθώς και ειδοποιήσεων για χαμηλή μπαταρία.

Ο σχεδιασμός του Μαγνητικού Αισθητήρα Πόρτας αποτελείται από ένα κάλυμμα και μια βάση. Το κάλυμμα περιέχει όλη την ηλεκτρονική, και η βάση παρέχει τρόπο στερέωσης της συσκευής. Ένας ενσωματωμένος διακόπτης προστασίας από αφαίρεση (tamper) στην πλακέτα παρέχει προστασία κατά του μη εξουσιοδοτημένου ανοίγματος και/ή της αφαίρεσης της συσκευής.

Η σειρά Μαγνητικών Αισθητήρων Πόρτας DC-23 περιλαμβάνει τα ακόλουθα μοντέλα:

DC-23: Το κάλυμμα του αισθητήρα πόρτας ασφαλίζεται με ένα βιδάκι στερέωσης στο κάτω μέρος.

DC-23-R3: Το κάλυμμα του αισθητήρα πόρτας ασφαλίζεται με δύο πείρους (κλείστρα) στο πάνω και κάτω μέρος.

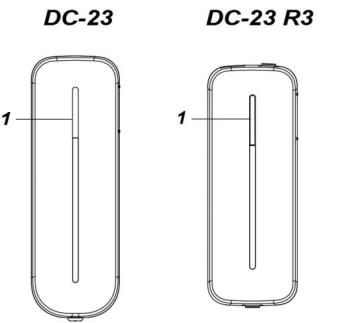

## Αναγνώριση Μερών

1. **Ενδεικτική λυχνία LED / Κουμπί δοκιμής**

Πατήστε το κουμπί Δοκιμής για να μεταδώσετε τον κωδικό εκμάθησης ή για να εισέλθετε σε λειτουργία δοκιμής για 3 λεπτά.

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Ft64Ru2DjKhRHSftgiitJ%2F1.png?alt=media&#x26;token=8b71aebc-e1b9-4c29-b0cb-7d1bc9419d1e" alt=""><figcaption></figcaption></figure>

2. **Οπές Στερέωσης**

Χρησιμοποιούνται για να στερεώσετε και να βιδώσετε τον αισθητήρα απευθείας στο πλαίσιο της πόρτας ή στον τοίχο.

3. **Διακόπτης Tamper**

Όταν ο αισθητήρας είναι τοποθετημένος, ο διακόπτης tamper θα ενεργοποιηθεί όταν το κάλυμμα ανοίξει ή όταν ο αισθητήρας αφαιρεθεί από την επιφάνεια στερέωσης.

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FVCypPhe1tVXDOL9K941J%2F2.png?alt=media&#x26;token=c8453d45-e238-4d27-b0d9-5d3f9edd54ce" alt=""><figcaption></figcaption></figure>

4. **Μονωτής Μπαταρίας**
5. **Διακόπτης Jumper Εποπτείας (JP2)    (*****μόνο μοντέλο 868WF*****)**

**Jumper Απενεργοποιημένος - T**η σύνδεση jumper έχει αφαιρεθεί ή “**παρκαρισμένη**” σε έναν ακροδέκτη.

**Jumper Ενεργοποιημένος -** Η σύνδεση jumper εισάγεται, συνδέοντας τους δύο ακροδέκτες

![jumper ΕΝΕΡΓΟ](https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fxt5eerqyYtBI4Yn91Q59%2F1.png?alt=media) ![jumper ΑΝΕΝΕΡΓΟ](https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FpZxhozwhxK11Vh3XpG7q%2F2.png?alt=media)

* Jumper ΕΝΕΡΓΟ: Εποπτεία απενεργοποιημένη
* Jumper ΑΝΕΝΕΡΓΟ: Εποπτεία ενεργοποιημένη. **(Προεπιλογή Εργοστασίου)**

6. **Διακόπτης Jumper Διόρθωσης Reed (JP3)**

![jumper κλειστό](https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FfWDK8LNdBMclar4PHPPS%2F3.png?alt=media) ![jumper ανοιχτό](https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FzwfGSGcfqyLWRT0tlDPE%2F4.png?alt=media)

**Jumper Ενεργοποιημένος -** Η σύνδεση jumper εισάγεται, συνδέοντας τους δύο ακροδέκτες

**Jumper Απενεργοποιημένος - T**η σύνδεση jumper έχει αφαιρεθεί ή “**παρκαρισμένη**” σε έναν ακροδέκτη.

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FHSjQpvR3c4e4twSAE5Lx%2F3.png?alt=media&#x26;token=4b5049d1-0fa1-4beb-9ed8-cc5719397829" alt=""><figcaption></figcaption></figure>

* Jumper ΕΝΕΡΓΟ: Ο διακόπτης Reed απενεργοποιημένος. Μόνο η συσκευή συνδεδεμένη στο Τερματικό Επέκτασης θα ενεργοποιεί τον αισθητήρα πόρτας
* Jumper ΑΝΕΝΕΡΓΟ: Ο διακόπτης Reed ενεργοποιημένος. **(Προεπιλογή Εργοστασίου για όλα τα μοντέλα)**

7. **Τερματικό Επέκτασης**

Εκτός από τον ενσωματωμένο μαγνητικό διακόπτη, παρέχεται επιπλέον τερματικό 2 ακίδων για ξηρή επαφή για επέκταση του μαγνητικού διακόπτη ή οποιασδήποτε συσκευής με λειτουργία N.C. (Κανονικά Κλειστή).

8. **Θήκη Μπαταριών**
9. **Μαγνήτης**

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FMPEXERXvJ1cM7TSzAU2B%2F4.png?alt=media&#x26;token=ca398152-18b5-4668-9151-35fa07bb03d1" alt=""><figcaption></figcaption></figure>

10. **Οπή βιδώματος μαγνήτη**
11. **Αποστάτης μαγνήτη**

## Χαρακτηριστικά

### ***Ενδεικτική λυχνία LED***

* Σε Κανονική Λειτουργία, η LED δεν θα φωτίζεται όταν ενεργοποιείται ο αισθητήρας πόρτας.
* Όταν η τάση της μπαταρίας του αισθητήρα είναι χαμηλή, κάθε φορά που ενεργοποιείται ο αισθητήρας (συσκευή ανοιγμένη/κλειστή), η LED θα ανάβει για 2 δευτερόλεπτα.
* Όταν το κάλυμμα ανοίγει ή ο διακόπτης tamper ενεργοποιείται, η LED θα ανάψει για 2 δευτερόλεπτα. Όταν επιμένει κατάσταση tamper, η LED θα ανάβει για 2 δευτερόλεπτα κάθε φορά που ο αισθητήρας πόρτας ενεργοποιείται.
* Όταν ο αισθητήρας είναι σε λειτουργία Δοκιμής, η LED θα ανάβει κάθε φορά που ενεργοποιείται.
* Όταν η μπαταρία εξαντληθεί, ο αισθητήρας θα σταματήσει όλες τις λειτουργίες και η LED θα αναβοσβήνει κάθε 4 δευτερόλεπτα.

### ***Τερματικό Επέκτασης***

Ο αισθητήρας διαθέτει τερματικό επέκτασης για αυξημένη ευελιξία. Το τερματικό επέκτασης σχηματίζει κλειστό βρόχο με τη συσκευή που είναι συνδεδεμένη σε αυτό. Όταν η συσκευή ενεργοποιηθεί, ο βρόχος ανοίγει και ο αισθητήρας πόρτας θα ενεργοποιηθεί επίσης.

Το τερματικό επέκτασης και ο εσωτερικός μαγνητικός διακόπτης μπορούν να λειτουργήσουν μαζί για να ενεργοποιήσουν τον αισθητήρα όταν οποιοδήποτε από αυτά ενεργοποιηθεί. Μπορείτε επίσης να επιλέξετε να απενεργοποιήσετε τον εσωτερικό μαγνητικό διακόπτη μέσω της ρύθμισης του Jumper JP3.

Για να συνδέσετε τη συσκευή στο τερματικό επέκτασης:

**Για το μοντέλο DC-23:**

![](https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FCreQDgzMobf0OepiH1KK%2F6.jpeg?alt=media)

1. Ανοίξτε το κάλυμμα του αισθητήρα χρησιμοποιώντας ένα κατσαβίδι για να χαλαρώσετε τη βίδα στερέωσης του καλύμματος στο κάτω μέρος του καλύμματος. (Δείτε την εικόνα παρακάτω, από άνω γωνία θέασης).
2. Το πάνω άκρο της μπροστινής θήκης έχει ένα πιο λεπτό πλαστικό σημείο διάτρησης. Διάτρηστε αυτό το σημείο για να δημιουργήσετε μια οπή για τη σύνδεση καλωδίωσης στο τερματικό επέκτασης.
3. Συνδέστε τη συσκευή στο τερματικό επέκτασης

**Για το μοντέλο DC-23-R3:**

4. Χρησιμοποιήστε τον αντίχειρά σας για να πατήσετε το κλείστρο. ενώ το πατάτε, τραβήξτε το κάλυμμα έξω από τη βάση του αισθητήρα (δείτε την εικόνα παρακάτω από άνω γωνία θέασης).
5. Το πάνω άκρο της μπροστινής θήκης έχει ένα πιο λεπτό πλαστικό σημείο διάτρησης. Διάτρηστε αυτό το σημείο για να δημιουργήσετε μια οπή για τη σύνδεση καλωδίωσης στο τερματικό επέκτασης.
6. Συνδέστε τη συσκευή στο τερματικό επέκτασης

Το τερματικό επέκτασης μπορεί να είναι χρήσιμο στην ακόλουθη κατάσταση.

* Εάν ο αισθητήρας δεν μπορεί να τοποθετηθεί στο πλαίσιο της πόρτας, μπορείτε να συνδέσετε έναν επιπλέον μαγνητικό διακόπτη επέκτασης στο τερματικό επέκτασης για να τοποθετήσετε τον αισθητήρα απομακρυσμένα.
* Κάθε ξηρή επαφή με βρόχο N.C. (Κανονικά Κλειστός) μπορεί να συνδεθεί στο Τερματικό Επέκτασης, καθιστώντας τον αισθητήρα μια καθολική πομπό.
* Πολλαπλές συσκευές με ξηρές επαφές μπορούν να συνδεθούν μαζί με τον αισθητήρα, όπως φαίνεται στο διάγραμμα παρακάτω.

![](https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F3E1owmilSli0Fo29D11H%2F8.png?alt=media)

* Το τερματικό επέκτασης και ο εσωτερικός μαγνητικός διακόπτης μπορούν να λειτουργήσουν μαζί για να ενεργοποιήσουν τον αισθητήρα όταν οποιοδήποτε από αυτά ενεργοποιηθεί. Μπορείτε επίσης να επιλέξετε να απενεργοποιήσετε τον εσωτερικό μαγνητικό διακόπτη μέσω της ρύθμισης Jumper JP3. Εάν και το τερματικό επέκτασης και ο εσωτερικός μαγνητικός διακόπτης χρησιμοποιούνται και οποιοδήποτε από αυτά ενεργοποιηθεί (ανοίξει), ο αισθητήρας θα στείλει σήμα κλεισίματος (επανόρθωσης) μόνο όταν και τα δύο είναι κλειστά.

### ***Μπαταρία***

* Ο αισθητήρας τροφοδοτείται από μία λίθινη μπαταρία CR123 3V. Παρακαλώ σημειώστε: **ΠΑΝΤΑ** αντικαταστήστε την μπαταρία με το σωστό μέγεθος και την τάση.
* Ο αισθητήρας μπορεί να εντοπίσει κατάσταση χαμηλής μπαταρίας. Όταν η τάση της μπαταρίας είναι χαμηλή, θα σταλεί σήμα χαμηλής μπαταρίας στον Πίνακα Ελέγχου για να ειδοποιήσει για την κατάσταση. Η LED θα ανάβει όταν ο αισθητήρας ενεργοποιείται υπό κατάσταση χαμηλής μπαταρίας. Όταν η μπαταρία εξαντληθεί, ο αισθητήρας θα σταματήσει όλες τις λειτουργίες και η LED θα αναβοσβήνει κάθε 4 δευτερόλεπτα.
* Κατά την αλλαγή της μπαταρίας, μετά την αφαίρεση της παλιάς μπαταρίας, πατήστε δύο φορές τον διακόπτη tamper για να αποφορτιστεί πλήρως προτού εισάγετε τη νέα μπαταρία.

### ***Προστασία Tamper***

* Ο αισθητήρας προστατεύεται από διακόπτη tamper, ο οποίος συμπιέζεται στην επιφάνεια στερέωσης όταν ο αισθητήρας έχει τοποθετηθεί. Όποτε το κάλυμμα ανοίγει ή αφαιρείται από την επιφάνεια στερέωσης, ο διακόπτης tamper θα ενεργοποιείται και ο αισθητήρας θα στείλει σήμα ανοίγματος tamper για να ενημερώσει τον χρήστη για την κατάσταση.

### ***Σήμα Εποπτείας***

* Η λειτουργία εποπτείας για το μοντέλο 868WF ελέγχεται από τη ρύθμιση του jumper JP2. Για τα μη-868WF μοντέλα, η λειτουργία εποπτείας είναι πάντα ενεργοποιημένη.
* Όταν είναι ενεργοποιημένη, ο αισθητήρας θα μεταδίδει αυτόματα σήματα εποπτείας περιοδικά στον Πίνακα Ελέγχου σε τυχαία διαστήματα 30-50 λεπτών.
* Εάν ο Πίνακας Ελέγχου δεν λάβει σήμα από τον αισθητήρα για προκαθορισμένο χρονικό διάστημα, ο Πίνακας θα υποδείξει ότι ο συγκεκριμένος αισθητήρας αντιμετωπίζει πρόβλημα απώλειας σήματος.

### ***Λειτουργία Δοκιμής***

* Σε Κανονική Λειτουργία, πατήστε το κουμπί Δοκιμής για να μεταδώσετε ένα δοκιμαστικό σήμα και τον κωδικό εκμάθησης στον Πίνακα Ελέγχου. Ο αισθητήρας θα εισέλθει επίσης σε Λειτουργία Δοκιμής για 3 λεπτά.
* Σε Λειτουργία Δοκιμής, η LED θα ανάβει κάθε φορά που ο αισθητήρας ενεργοποιείται.
* Κάθε επιπλέον πάτημα του κουμπιού Δοκιμής θα επαναφέρει το χρόνο της Λειτουργίας Δοκιμής στα 3 λεπτά.

### ***Έναρξη***

* Ανοίξτε το κάλυμμα του αισθητήρα και εισάγετε την μπαταρία.
* Θέστε τον Πίνακα Ελέγχου σε Λειτουργία Εκμάθησης (παρακαλώ ανατρέξτε στο εγχειρίδιο λειτουργίας του πίνακα).
* Πατήστε το κουμπί δοκιμής του αισθητήρα.
* Ανατρέξτε στο εγχειρίδιο λειτουργίας του Πίνακα Ελέγχου για να ολοκληρώσετε τη διαδικασία εκμάθησης.
* Μετά την εκμάθηση του αισθητήρα, τοποθετήστε τον Πίνακα Ελέγχου σε (**Λειτουργία Δοκιμής Περιπάτου)** λειτουργία, κρατήστε τον αισθητήρα στην επιθυμητή θέση και πατήστε το κουμπί Δοκιμής για να μεταδώσετε δοκιμαστικό σήμα στον Πίνακα Ελέγχου. Εάν ο Πίνακας είναι εντός εμβέλειας σήματος του αισθητήρα, ο πίνακας θα εμφανίσει τις πληροφορίες του αισθητήρα ανάλογα.
* Προχωρήστε με τη στερέωση και την εγκατάσταση μόλις βεβαιωθείτε ότι η θέση λειτουργεί σωστά.

## Εγκατάσταση

### *Κατευθυντήριες γραμμές εγκατάστασης*

* Ο αισθητήρας πρέπει να εγκατασταθεί στο πλαίσιο της πόρτας/παραθύρου, και ο μαγνήτης στην πόρτα/παράθυρο
* Η απόσταση μεταξύ του αισθητήρα και του μαγνήτη δεν πρέπει να υπερβαίνει τα 15 mm όταν η πόρτα είναι κλειστή.
* Αποφύγετε την τοποθέτηση του αισθητήρα σε μεταλλική επιφάνεια. Εάν τοποθετηθεί σε μεταλλική επιφάνεια, φροντίστε να δοκιμάσετε εάν ο αισθητήρας μπορεί να ενεργοποιηθεί όταν η πόρτα ανοίγει.
* Τοποθετήστε τον αισθητήρα όσο το δυνατόν ψηλότερα.

### ***Στερέωση του αισθητήρα***

1. Βρείτε μια κατάλληλη θέση κοντά στην πόρτα/παράθυρό σας για να εγκαταστήσετε τον αισθητήρα.
2. Ο αισθητήρας έχει 2 γραμμές (rib-marks) στη μία πλευρά (ανατρέξτε στη φιγούρα), που δείχνουν τη θέση του εσωτερικού μαγνητικού διακόπτη. Ο αισθητήρας πρέπει να τοποθετηθεί είτε σε όρθια θέση είτε ανάποδα ώστε η πλευρά με τις γραμμές να κοιτάζει προς τον μαγνήτη.
3. Για να στερεώσετε τον αισθητήρα:

&#x20;      α) Χρησιμοποιήστε τις 2 οπές στερέωσης του αισθητήρα ως οδηγό για τη σωστή τοποθέτηση οπών.

&#x20;      β) Χρησιμοποιήστε τα παρεχόμενα βύσματα τοίχου για εγκατάσταση σε σοβά/τούβλο.

&#x20;      γ) Βιδώστε τον αισθητήρα στις παρεχόμενες οπές/βύσματα.

4. Για να στερεώσετε τον μαγνήτη:

&#x20;      α) Χρησιμοποιήστε τις 2 οπές βιδώματος του μαγνήτη ως οδηγό για τη σωστή τοποθέτηση οπών.

{% hint style="warning" %}
Σημείωση:

Ο μαγνήτης δεν πρέπει να απέχει περισσότερο από 15 mm από τον αισθητήρα όταν η πόρτα είναι κλειστή.

Ο μαγνήτης πρέπει να ευθυγραμμίζεται με την πλευρά του αισθητήρα που έχει τις γραμμές. Εάν απαιτείται, εφαρμόστε τον αποστάτη μαγνήτη στο πίσω μέρος του μαγνήτη για καλύτερη ευθυγράμμιση με τις γραμμές.
{% endhint %}

&#x20;     β) Βιδώστε τον μαγνήτη στην πόρτα.

&#x20;     γ) Εισάγετε τα δύο λευκά καλύμματα στις οπές βιδώματος του μαγνήτη για αισθητική ολοκλήρωση.

5. Η εγκατάσταση έχει πλέον ολοκληρωθεί.

![](https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F6pxVFjA49Xma8flnR8oj%2F9.png?alt=media)

Δήλωση FCC

Αυτή η συσκευή συμμορφώνεται με το Μέρος 15 των Κανονισμών FCC. Η λειτουργία υπόκειται στις ακόλουθες δύο προϋποθέσεις:

(1) Αυτή η συσκευή δεν πρέπει να προκαλεί επιβλαβείς παρεμβολές, και

(2) Αυτή η συσκευή πρέπει να αποδέχεται οποιαδήποτε παρεμβολή λαμβάνει, συμπεριλαμβανομένης της παρεμβολής που ενδέχεται να προκαλέσει ανεπιθύμητη λειτουργία.

Προειδοποίηση FCC:

Για να διασφαλιστεί η συνεχιζόμενη συμμόρφωση, οποιεσδήποτε αλλαγές ή τροποποιήσεις που δεν έχουν ρητώς εγκριθεί από τον υπεύθυνο για τη συμμόρφωση ενδέχεται να ακυρώσουν την εξουσιοδότηση του χρήστη για λειτουργία αυτού του εξοπλισμού. (Παράδειγμα - χρησιμοποιείτε μόνο θωρακισμένα καλώδια διεπαφής όταν συνδέεστε σε υπολογιστή ή περιφερειακές συσκευές).
