# VESTA-016

**IRM-23-F1**

## Ασύρματος ανιχνευτής διπλής τεχνολογίας VESTA

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FxwbM1uWDl7FSehf7E2PZ%2Fimage.png?alt=media&#x26;token=cbac70df-bb87-48fd-a7ae-a5ea0f3cae22" alt=""><figcaption></figcaption></figure>

Ο ανιχνευτής κίνησης σειράς IRM-23 είναι εξοπλισμένος με τεχνολογία ανίχνευσης κίνησης τόσο PIR όσο και μικροκυμάτων. Ο συνδυασμός των δύο μεθόδων ανίχνευσης βελτιώνει σημαντικά την ακρίβεια ανίχνευσης του ανιχνευτή κίνησης και μειώνει το ποσοστό ψευδών συναγερμών, χρησιμοποιώντας το PIR ως αρχική ανίχνευση και τα μικροκύματα ως επιβεβαίωση πριν από τη μεταβίβαση του σήματος ενεργοποίησης.

Ο ανιχνευτής κίνησης διατίθεται σε πολλαπλά μοντέλα με διαφορετικούς συνδυασμούς μπαταρίας, διακόπτη αντίδρασης (tamper) και ανοχής κατοικίδιων. Προσδιορίστε τη λειτουργία του μοντέλου που έχετε στα χέρια σας χρησιμοποιώντας τον παρακάτω πίνακα πριν προχωρήσετε στην ανάγνωση του υπόλοιπου εγχειριδίου.

Ο PIR έχει σχεδιαστεί για να παρέχει τυπική εμβέλεια ανίχνευσης 12 μέτρων όταν τοποθετείται σε ύψος 2 μέτρων από το έδαφος.

Τα μοντέλα με ανοχή κατοικίδιων της σειράς IRM-23 υποστηρίζουν επιπλέον τη λειτουργία ανοχής κατοικίδιων και δεν θα ανιχνεύουν κατοικίδια έως 27 kg εντός εμβέλειας 7 μέτρων, ώστε να ελαχιστοποιούνται οι ψευδείς συναγερμοί.

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F9hEWToCZOOCvxI5tkjwA%2Fimage.png?alt=media&#x26;token=899e0e00-1f8e-48f5-80d8-8a74f506594f" alt=""><figcaption></figcaption></figure>

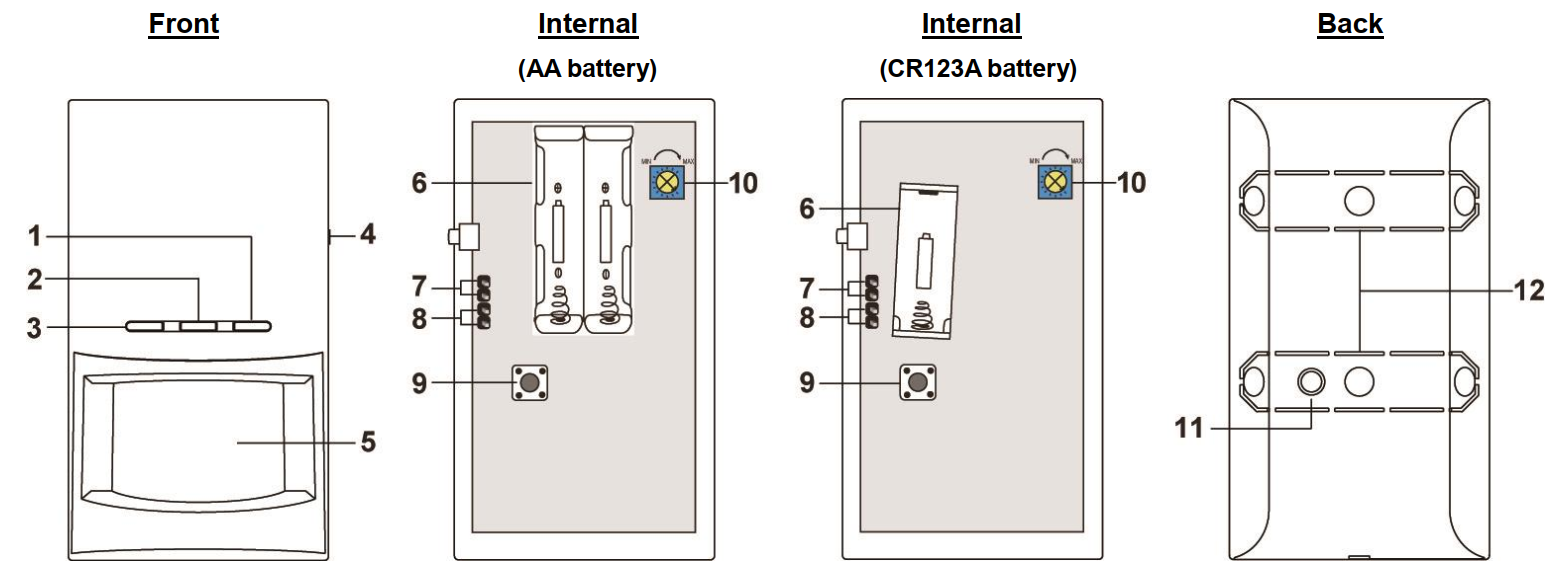

## Αναγνώριση Μερών

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FOCbAXTGe1X6eT4stcObj%2Fimage.png?alt=media&#x26;token=1117e38e-c7f8-4c41-877b-cd8a07963fcf" alt=""><figcaption></figcaption></figure>

### 1. LED πομπού (Κόκκινο)

Το LED ανάβει στιγμιαία όταν:

* Πατηθεί το κουμπί Learn/Test.
* Ο διακόπτης tamper ενεργοποιηθεί ή αποκατασταθεί.
* Εντοπιστεί κίνηση σε λειτουργία δοκιμής
* Εντοπιστεί κίνηση σε κατάσταση χαμηλής μπαταρίας ή όταν ο tamper είναι ανοιχτός κατά τη διάρκεια της κανονικής λειτουργίας. Όταν η μπαταρία του ανιχνευτή κίνησης εξαντληθεί, το LED αναβοσβήνει κάθε 4 δευτερόλεπτα.

2. **LED ανίχνευσης μικροκυμάτων (Μπλε)**

Το LED ανάβει στιγμιαία όταν η ανίχνευση μικροκυμάτων ενεργοποιείται σε λειτουργία δοκιμής ή σε λειτουργία δοκιμής μικροκυμάτων

3. **LED ανίχνευσης IR (Πράσινο)**

Το LED ανάβει στιγμιαία όταν η ανίχνευση IR ενεργοποιείται σε λειτουργία δοκιμής.

### 4. Κουμπί Learn/Test&#x20;

### 5. Φακός αισθητήρα

### &#x20;6. Θήκη μπαταρίας

### &#x20;7. Διακόπτης Jumper ενεργοποίησης/απενεργοποίησης επιτήρησης (JP2)

* Όταν είναι ρυθμισμένο σε **ΕΝΕΡΓΟ**, η επιτήρηση είναι απενεργοποιημένη. **(Προεπιλογή εργοστασίου για το μοντέλο 433AM)**
* Όταν είναι ρυθμισμένο σε **OFF**, η επιτήρηση είναι ενεργοποιημένη. **(Προεπιλογή εργοστασίου για το μοντέλο 868WF)**

**(Τα μοντέλα 868FM και F1 δεν έχουν Jumper JP2, η επιτήρηση είναι πάντα ενεργή)**

### 8. Διακόπτης Jumper ενεργοποίησης/απενεργοποίησης δοκιμής μικροκυμάτων (JP3)

* Όταν ο jumper είναι ρυθμισμένος ως **ΕΝΕΡΓΟ**, ο ανιχνευτής κίνησης βρίσκεται σε λειτουργία δοκιμής μικροκυμάτων (βλέπε **Λειτουργία δοκιμής μικροκυμάτων**)
* Όταν ο jumper είναι ρυθμισμένος ως **OFF**, η λειτουργία δοκιμής μικροκυμάτων είναι απενεργοποιημένη. **(Εργοστασιακή προεπιλογή)**

### 9. Διακόπτης Tamper&#x20;

### 10. Διακόπτης εύρους μικροκυμάτων

Η κλίμακα εύρους εμφανίζεται στα δεξιά με το βέλος να δείχνει το τρέχον επίπεδο ευαισθησίας:

* Περιστροφή στη **Κατεύθυνση δεξιόστροφα** αυξάνει την εμβέλεια ανίχνευσης (Μέγιστο 20 μέτρα)
* Περιστροφή στη **Αντίθετη κατεύθυνση (αριστερόστροφα)** μειώνει την εμβέλεια ανίχνευσης (Ελάχιστο 3\~5 μέτρα) - **Εργοστασιακή προεπιλογή**: είναι ρυθμισμένο σε μεσαίο, περίπου 10 μέτρα.

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FU5jmjQQoZ2KfzIP2Wwnd%2F3.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

### 11. Οπή Tamper

**IRM-23A**: Ο διακόπτης tamper πιέζεται προς το εσωτερικό του πίσω καλύμματος

**IRM-23B**: Ο διακόπτης tamper προεξέχει από την οπή στο πίσω κάλυμμα

### **12. Περιοχή θραύσης (Break-Away)**

## Χαρακτηριστικά

### Ανίχνευση κίνησης

* Ο ανιχνευτής κίνησης διαθέτει ενσωματωμένο αισθητήρα PIR και πομπό μικροκυμάτων. Η ανίχνευση κίνησης πραγματοποιείται από τον αισθητήρα PIR κατά την κανονική λειτουργία. Όταν ο αισθητήρας PIR ανιχνεύει κίνηση, ο πομπός μικροκυμάτων θα ενεργοποιηθεί για να επαληθεύσει την ανίχνευση κίνησης. Εάν τόσο το PIR όσο και τα μικροκύματα επιβεβαιώσουν την ανίχνευση, ο ανιχνευτής κίνησης θα μεταδώσει σήμα ανίχνευσης.
* Το σήμα ανίχνευσης θα μεταδοθεί μόνο όταν τόσο το PIR όσο και τα μικροκύματα ανιχνεύσουν κίνηση.
* Ρυθμίστε τον διακόπτη εύρους μικροκυμάτων για να προσαρμόσετε τον πομπό μικροκυμάτων και τη συνολική εμβέλεια ανίχνευσης.
* Όταν ο διακόπτης εύρους μικροκυμάτων είναι ρυθμισμένος στο μέγιστο, ο ανιχνευτής κίνησης έχει περίπου εμβέλεια 12 μέτρων όταν τοποθετείται σε ύψος 1,9\~2 μ.
* Όταν ο διακόπτης εύρους μικροκυμάτων είναι ρυθμισμένος στο ελάχιστο, ο ανιχνευτής κίνησης έχει περίπου εμβέλεια 3\~5 μέτρων όταν τοποθετείται σε ύψος 1,9\~2 μ.

### Χρονόμετρο Ύπνου

Μετά τη μετάδοση σήματος εντοπισμένης κίνησης, ο ανιχνευτής κίνησης δεν θα μεταδώσει ξανά για περίοδο ύπνου 1 λεπτού. Οποιαδήποτε περαιτέρω κίνηση εντοπιστεί κατά τη διάρκεια της περιόδου ύπνου θα επαναφέρει το χρόνο ύπνου σε 1 λεπτό. Με αυτόν τον τρόπο η συνεχής κίνηση μπροστά από τον ανιχνευτή κίνησης δεν θα εξαντλήσει υπερβολικά την μπαταρία.

### Λειτουργία Δοκιμής

Ο ανιχνευτής κίνησης μπορεί να τεθεί σε λειτουργία δοκιμής πατώντας το κουμπί Learn/Test. Η λειτουργία δοκιμής διαρκεί 3 λεπτά και θα επαναρυθμιστεί σε 3 λεπτά με κάθε πάτημα του κουμπιού Learn/Test. Όταν βρίσκεται σε λειτουργία δοκιμής, ο χρονοδιακόπτης ύπνου είναι απενεργοποιημένος και τα LED θα ανάβουν όταν ο ανιχνευτής κίνησης ανιχνεύει κίνηση για να ειδοποιήσει τον χρήστη.

Χρησιμοποιήστε τη λειτουργία δοκιμής για να καθορίσετε την κάλυψη ανίχνευσης του ανιχνευτή κίνησης κατά την εγκατάσταση του αισθητήρα.

### Λειτουργία δοκιμής μικροκυμάτων

Η λειτουργία δοκιμής μικροκυμάτων προορίζεται μόνο για έλεγχο εμβέλειας μικροκυμάτων. Χρησιμοποιήστε τον Jumper JP3 για να ενεργοποιήσετε τη λειτουργία δοκιμής μικροκυμάτων. Όταν ο ανιχνευτής κίνησης βρίσκεται σε λειτουργία δοκιμής μικροκυμάτων, η ανίχνευση PIR είναι απενεργοποιημένη και ο πομπός μικροκυμάτων θα ενεργοποιείται επαναλαμβανόμενα για να στέλνει σήμα μικροκυμάτων για ανίχνευση κίνησης. Όταν ο ανιχνευτής κίνησης ανιχνεύει κίνηση σε αυτήν τη λειτουργία, το μπλε LED μικροκυμάτων θα ανάβει στιγμιαία για να το υποδείξει.

Χρησιμοποιήστε τη λειτουργία δοκιμής μικροκυμάτων για να καθορίσετε την εμβέλεια μικροκυμάτων και ρυθμίστε την εμβέλεια με τον διακόπτη εύρους μικροκυμάτων εάν απαιτείται. Βεβαιωθείτε ότι απενεργοποιείτε τη λειτουργία δοκιμής μικροκυμάτων μετά την ολοκλήρωση των δοκιμών ρυθμίζοντας τον Jumper JP3 σε OFF και επαναφέρετε τον ανιχνευτή κίνησης σε κανονική λειτουργία.

### Μπαταρία

* Ο ανιχνευτής κίνησης χρησιμοποιεί διαφορετική μπαταρία ανάλογα με το μοντέλο του αισθητήρα.

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Flzx2r8hgkZkZk3mPBQXu%2Fimage.png?alt=media&#x26;token=a33204e4-5d6d-4ed4-bb1b-d913f993a3eb" alt=""><figcaption></figcaption></figure>

* Ο ανιχνευτής κίνησης διαθέτει ανίχνευση χαμηλής μπαταρίας. Όταν εντοπιστεί χαμηλή τάση μπαταρίας, θα σταλεί σήμα χαμηλής μπαταρίας στον πίνακα ελέγχου μαζί με τις κανονικές μεταδόσεις σήματος (π.χ. μετάδοση του σήματος επίβλεψης όταν η επιτήρηση είναι ενεργοποιημένη).
* Εάν η επιτήρηση είναι απενεργοποιημένη, η κατάσταση χαμηλής μπαταρίας μεταδίδεται στον πίνακα ελέγχου κάθε 12 ώρες.
* Εάν η μπαταρία δεν αντικατασταθεί μετά την ανίχνευση χαμηλής μπαταρίας και η μπαταρία εξαντληθεί πλήρως, ο ανιχνευτής κίνησης θα σταματήσει κάθε λειτουργία. Το κόκκινο LED θα αναβοσβήνει κάθε 4 δευτερόλεπτα για να το υποδείξει.
* Κατά την αλλαγή των μπαταριών, αφού αφαιρέσετε τις παλιές μπαταρίες, πατήστε τον διακόπτη tamper ή το κουμπί Learn/Test μερικές φορές για να αποφορτίσετε πλήρως πριν εισαγάγετε τις νέες μπαταρίες.

### Επιτήρηση

Εάν είναι ενεργοποιημένη, ο ανιχνευτής κίνησης θα μεταδίδει σήμα επίβλεψης μία φορά κάθε 30 έως 50 λεπτά

Εάν ο πίνακας ελέγχου δεν λάβει τα σήματα επίβλεψης που μεταδίδονται από έναν συγκεκριμένο ανιχνευτή κίνησης για προκαθορισμένο χρονικό διάστημα, ο πίνακας ελέγχου θα χαρακτηρίσει τον συγκεκριμένο αισθητήρα ως εκτός λειτουργίας.

### Διακόπτης Tamper

Ο διακόπτης tamper στον ανιχνευτή κίνησης λειτουργεί διαφορετικά ανάλογα με τα μοντέλα του ανιχνευτή κίνησης.

* **Σειρά IRM(P)-23A:** Ο διακόπτης tamper βρίσκεται στη φυσιολογική θέση (tamper κλειστό) όταν το ελατήριο συμπιέζεται ενάντια στο εσωτερικό του πίσω καλύμματος της συσκευής. Η παραβίαση του tamper συμβαίνει όταν το κάλυμμα αφαιρεθεί από τη βάση και απελευθερωθεί ο διακόπτης tamper.
* **Σειρά IRM(P)-23B** Ο διακόπτης tamper προεξέχει από την οπή στο πίσω κάλυμμα της συσκευής και βρίσκεται σε φυσιολογική θέση λειτουργίας όταν ο ανιχνευτής κίνησης είναι σωστά τοποθετημένος και ο διακόπτης tamper πιέζεται προς την περιοχή στήριξης. Η παραβίαση του tamper συμβαίνει όταν η συσκευή αφαιρεθεί από την επιφάνεια στήριξης και απελευθερώσει τον διακόπτη tamper.
* **Περιοχές θραύσης (Break-Away)**

Το πίσω κάλυμμα του ανιχνευτή κίνησης έχει 2 εσοχές **περιοχές αποσπώμενες**. Όταν η συσκευή είναι σωστά εγκατεστημένη, εάν ένας εισβολέας αφαιρέσει δια της βίας τον ανιχνευτή κίνησης από τη θέση στήριξης, οι περιοχές θραύσης θα αποσπαστούν από το πίσω κάλυμμα και θα παραμείνουν προσκολλημένες στην επιφάνεια στήριξης ενώ το κύριο σώμα της συσκευής αφαιρείται, ενεργοποιώντας τον διακόπτη tamper.

## Μάθηση και εγκατάσταση

### Έναρξη

1. Προσανατολίστε και εισάγετε την μπαταρία σύμφωνα με την πολικότητα.
2. Το κόκκινο LED πομπού θα αρχίσει να αναβοσβήνει για 30 δευτερόλεπτα για να υποδείξει ότι ο ανιχνευτής κίνησης θερμαίνεται. Κατά την περίοδο προθέρμανσης, ο ανιχνευτής κίνησης δεν θα ενεργοποιείται. Συνιστάται να απομακρυνθείτε από την περιοχή ανίχνευσης κατά τη διάρκεια αυτής της περιόδου. Μετά την περίοδο προθέρμανσης, το κόκκινο θα σβήσει και ο ανιχνευτής κίνησης θα εισέλθει σε κανονική λειτουργία.

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F8boAtkLkYVCKRpmpiUvn%2F4.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

3. Θέστε τον Πίνακα Ελέγχου σε λειτουργία εκμάθησης· ανατρέξτε στο εγχειρίδιο του Πίνακα Ελέγχου για λεπτομέρειες.
4. Πατήστε το κουμπί Learn/Test για να μεταδώσετε σήμα στον πίνακα.
5. Εάν ο πίνακας λάβει σήμα από τον ανιχνευτή κίνησης, θα εμφανίσει τις πληροφορίες του αισθητήρα αναλόγως. Ανατρέξτε στον πίνακα ελέγχου σας για να ολοκληρώσετε τη διαδικασία μάθησης.
6. Αφού ο ανιχνευτής κίνησης μαθευτεί, θέστε τον πίνακα ελέγχου σε λειτουργία «Walk Test»· κρατήστε τον αισθητήρα στη επιθυμητή θέση και πατήστε το διακόπτη δοκιμής για να επιβεβαιώσετε εάν αυτή η θέση βρίσκεται εντός της εμβέλειας σήματος του πίνακα ελέγχου.
7. Όταν είστε ικανοποιημένοι με την επιλεγμένη θέση, μπορείτε να προχωρήσετε στην εγκατάσταση.

### Μέθοδος Τοποθέτησης

* Ο ανιχνευτής κίνησης έχει σχεδιαστεί για να τοποθετείται είτε σε επίπεδη επιφάνεια είτε σε γωνία με τις παρεχόμενες βίδες και βύσματα στερέωσης.
* Η βάση έχει σημεία αποκοπής, όπου το πλαστικό είναι λεπτότερο, για σκοπούς στερέωσης. Δύο σημεία αποκοπής βρίσκονται στο πίσω μέρος για επιφανειακή στερέωση και τέσσερα σημεία αποκοπής στα πλάγια για στερέωση σε γωνία.
* Για την τοποθέτηση γωνίας του IRM-23B, παρέχεται μια τριγωνική βίδα/βραχίονας για πρόσθετη προστασία tamper στο πίσω μέρος. Ο βραχίονας περιλαμβάνει επίσης δύο σημεία αποκοπής για στήριξη στον τοίχο.
* Για την επιφανειακή τοποθέτηση του IRM-23B, παρέχεται προαιρετικός περιστρεφόμενος βραχίονας που επιτρέπει στον χρήστη να ρυθμίσει την εμβέλεια ανίχνευσης. Με τον περιστρεφόμενο βραχίονα, το IRM-23 μπορεί να περιστραφεί 80 μοίρες οριζόντια και 70 μοίρες κατακόρυφα για βέλτιστη κάλυψη.

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F4nTLw1Rrtz48EU14Ifni%2Fimage.png?alt=media&#x26;token=0f342a1e-faac-48cb-bc20-b6ebf22c0257" alt=""><figcaption></figcaption></figure>

* **Τοποθέτηση σε γωνία για IRM-23A:**
  1. Αποσπάστε τη βάση και τη συναρμολόγηση καλύμματος με ένα κατσαβίδι για να χαλαρώσετε την κάτω βίδα στερέωσης.
  2. Σπάστε τα τέσσερα σημεία θραύσης στη γωνία.
  3. Χρησιμοποιήστε τις τέσσερις οπές ως πρότυπο και τρυπήστε οπές στην επιφάνεια της γωνίας.
  4. Εισάγετε τα βύσματα τοίχου.
  5. Βιδώστε τη βάση στα βύσματα τοίχου.
  6. &#x20;VI. Τοποθετήστε τη βάση πάνω στο κάλυμμα.
  7. VII. Σφίξτε την κάτω βίδα στερέωσης.
* **Τοποθέτηση σε γωνία για IRM-23B:**
  1. Διατρύστε τα σημεία αποκοπής στο **τριγωνικό βραχίονα**.
  2. Χρησιμοποιήστε τις δύο οπές ως πρότυπο και τρυπήστε οπές στην επιφάνεια της γωνίας. III. Εισαγάγετε τα βύσματα τοίχου
  3. Βιδώστε τον βραχίονα στα βύσματα τοίχου
  4. Εντοπίστε τις **Οπές εισαγωγής βραχίονα** και τοποθετήστε τις οπές πάνω στους **Γάντζους εισαγωγής βραχίονα**. Η εφαρμογή του αισθητήρα πάνω στον βραχίονα θα πρέπει να συμπιέζει τον διακόπτη tamper πάνω στο **Εξόγκωμα συμπίεσης tamper** στον βραχίονα.

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F3fGT3rlEZpihnFmMNXH6%2F6.jpeg?alt=media" alt=""><figcaption><p><strong>Κάτω βιδωτό στερέωμα</strong></p></figcaption></figure>

* **Στερέωση σε επιφάνεια:**
  1. Αποσπάστε τη βάση και τη συναρμολόγηση καλύμματος με ένα κατσαβίδι για να χαλαρώσετε την κάτω βίδα στερέωσης.
  2. Διατρύστε τα σημεία αποκοπής στο εσωτερικό της βάσης.
  3. Χρησιμοποιήστε τις οπές ως πρότυπο και τρυπήστε οπές στην επιφάνεια.
  4. Εισάγετε τα βύσματα τοίχου εάν το στερεώνετε σε σοβά ή τούβλο.
  5. &#x20;V. Βιδώστε τη βάση στα βύσματα τοίχου. VI. Τοποθετήστε τη βάση πάνω στο κάλυμμα.
  6. VII. Σφίξτε την κάτω βίδα στερέωσης.
* **Επιφανειακή τοποθέτηση με περιστρεφόμενο βραχίονα (προαιρετικό είδος, πωλείται χωριστά) για IRM-23B:** Ο περιστρεφόμενος βραχίονας μπορεί να τοποθετηθεί στον τοίχο με τις παρεχόμενες βίδες. I. Βιδώστε τον περιστρεφόμενο βραχίονα στον τοίχο.
  1. Εφαρμόστε τα 3 άγκιστρα της περιστρεφόμενης βάσης στις 3 οπές της βάσης αντίστοιχα.
  2. Περιστρέψτε τη βάση για το κατάλληλο εύρος ανίχνευσης και σφίξτε την βίδα στερέωσης.

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FExwn8WGLtsPdQe9SrYUm%2F7.png?alt=media" alt=""><figcaption></figcaption></figure>

### Εγκατάσταση

* Αποφασίστε για τη θέση του ανιχνευτή κίνησης και εάν θα τοποθετηθεί σε γωνία ή σε επιφάνεια.
* Αφού επιλεγεί ο χώρος εγκατάστασης, ακολουθήστε τα βήματα που περιγράφονται παραπάνω για να τοποθετήσετε τον ανιχνευτή κίνησης.
* Πατήστε το διακόπτη δοκιμής για να εισέλθετε σε λειτουργία δοκιμής. Περιηγηθείτε στην προστατευόμενη περιοχή παρατηρώντας πότε ανάβει το LED και ελέγξτε ότι η κάλυψη ανίχνευσης είναι επαρκής.
* Όταν η κάλυψη ανίχνευσης κριθεί ικανοποιητική, η εγκατάσταση έχει ολοκληρωθεί.

### Συστάσεις Εγκατάστασης

Ο ανιχνευτής κίνησης θα πρέπει να τοποθετείται σε ύψος 1,9 μ.\~2,0 μ. για βέλτιστη απόδοση. Έχει μέγιστη εμβέλεια 12 μέτρων όταν ο αισθητήρας μικροκυμάτων είναι ρυθμισμένος στη μέγιστη εμβέλεια και τοποθετείται σε ύψος 2 μέτρων. Τα μοντέλα με ανοχή κατοικίδιων δεν ανιχνεύουν κατοικίδια έως 27 kg εντός εμβέλειας 7 μέτρων για να ελαχιστοποιηθούν οι ψευδείς συναγερμοί.

![](https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FZRVruqW1efPU9sOi1FBC%2F8.jpeg?alt=media)

{% hint style="danger" %}
*ΣΗΜΑΝΤΙΚΗ ΣΗΜΕΙΩΣΗ*

* Για την πιο επιθυμητή απόδοση, θυμηθείτε να προσαρμόσετε το ύψος τοποθέτησης του ανιχνευτή κίνησης σύμφωνα με το ύψος του ψηλότερου ζώου στο σπίτι. Τα ψηλότερα ζώα απαιτούν τον αισθητήρα να τοποθετείται υψηλότερα για λόγους ανοχής κατοικίδιων.

* Κατά τον καθορισμό του ύψους της θέσης τοποθέτησης του αισθητήρα, λάβετε υπόψη τυχόν πιθανά νεκρά σημεία. Το νεκρό σημείο κάτω από τον αισθητήρα αυξάνεται αναλογικά με το ύψος της θέσης τοποθέτησης.

* Παρακαλούμε σημειώστε ότι η απόδοση επηρεάζεται από εξωτερικούς παράγοντες, όπως το ύψος του ανιχνευόμενου αντικειμένου, η επιθυμητή εμβέλεια ανίχνευσης, η περιοχή εγκατάστασης κ.λπ. Το προτεινόμενο ύψος τοποθέτησης μπορεί να προσαρμοστεί σύμφωνα με τους πραγματικούς περιβαλλοντικούς παράγοντες εγκατάστασης.

* Όταν το IRM-23 τοποθετείται με περιστρεφόμενο βραχίονα, δεν θα έχει την κανονική περιοχή ανίχνευσης (όπως στο παραπάνω διάγραμμα) ή την τυπική περιοχή ανοχής κατοικίδιων.
  {% endhint %}

* **Συνιστάται να εγκαταστήσετε τον ανιχνευτή κίνησης στις ακόλουθες τοποθεσίες**
  * Τοποθετήστε τον εκεί όπου τα ζώα δεν μπορούν να φτάσουν στην περιοχή ανίχνευσης αναρριχόμενα σε έπιπλα ή άλλα αντικείμενα.
  * Αποφύγετε να στοχεύετε τον αισθητήρα σε σκάλες όπου τα ζώα μπορούν να ανέβουν.
  * Τοποθετήστε σε θέση ώστε ένας εισβολέας κανονικά να κινείται διαγώνια μέσα στον οπτικό πεδίο του αισθητήρα.
  * Τοποθετήστε σε γωνία για να δώσετε το ευρύτερο οπτικό πεδίο.
  * Τοποθετήστε εκεί όπου το οπτικό του πεδίο δεν θα εμποδίζεται π.χ. από κουρτίνες, διακοσμητικά κ.λπ.

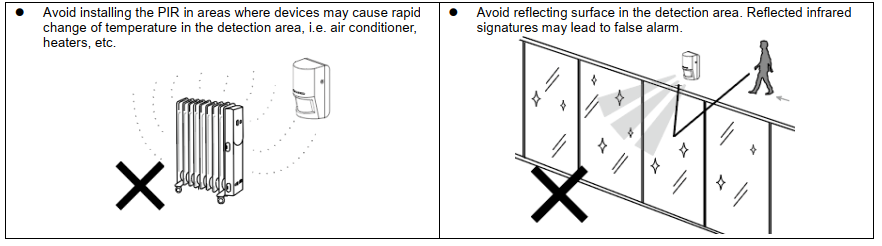

* **Περιορισμοί**

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FKnWhhnlZlsUJz1AT8nyV%2Fimage.png?alt=media&#x26;token=663ec1c3-c26f-49c8-9295-eb8299b08c16" alt=""><figcaption></figcaption></figure>

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FyqMMI8QcihnjMFyaisIO%2Fimage.png?alt=media&#x26;token=88706015-e4c2-4257-be23-7b844c5b92cb" alt=""><figcaption></figcaption></figure>
