# VESTA-013

MDC-3-F1

## ΓΡΗΓΟΡΟΣ ΟΔΗΓΟΣ

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FtbqInT8MSP3pagYtyZm2%2FVESTA-013%5B1%5D.jpg?alt=media&#x26;token=b861d153-54e0-4325-bb88-e8cb6fe01493" alt="" width="225"><figcaption><p>VESTA-013 - MDC-3-F1</p></figcaption></figure>

{% hint style="info" %}

1. Αφαιρέστε τον αποζεύκτη μπαταρίας από το MDC-3.&#x20;
2. Βάλτε τον πίνακα ελέγχου VESTA σε λειτουργία εκμάθησης (ανατρέξτε στο εγχειρίδιο του πίνακα ελέγχου για λεπτομέρειες).&#x20;
3. Πατήστε το κουμπί Learn/Test στο MDC-3 για να στείλετε το σήμα στον πίνακα ελέγχου.&#x20;
4. Εάν ο πίνακας ελέγχου λάβει επιτυχώς το σήμα, θα πρέπει να ανταποκριθεί (π.χ. με ένα ηχητικό σήμα).
   {% endhint %}

\[ ❓] Πώς να θέσετε τον πίνακα σε λειτουργία εκμάθησης από **SmartHomeSec**&#x20;

{% @arcade/embed flowId="nNYzAkqIZ9RJt89JI6XK" url="<https://app.arcade.software/share/nNYzAkqIZ9RJt89JI6XK>" %}

## ΕΓΧΕΙΡΙΔΙΟ

## Εγχειρίδιο χρήσης Mini Door Contact (MDC-3)

Ο Μικρός Μαγνητικός Επαφής Πόρτας παρακολουθεί το άνοιγμα/κλείσιμο καθορισμένων συσκευών (π.χ. πόρτα ή παράθυρο). Ο επαφής πόρτας τοποθετείται στο πλαίσιο της παρακολουθούμενης συσκευής με έναν ενεργοποιητικό μαγνήτη προσαρτημένο στη συσκευή. Όταν η πόρτα ή το παράθυρο ανοίγει, ο μαγνήτης απομακρύνεται από τον επαφή πόρτας, ενεργοποιώντας έναν εσωτερικό μαγνητικό διακόπτη με αποτέλεσμα ο επαφής πόρτας να μεταδίδει σήμα συναγερμού στον Πίνακα Ελέγχου. Η συσκευή επίσης έχει δυνατότητα να αναφέρει προβλήματα επικοινωνίας καθώς και κατάσταση χαμηλής μπαταρίας.

Ο σχεδιασμός του επαφής πόρτας αποτελείται από ένα εμπρόσθιο κάλυμμα και ένα οπίσθιο κάλυμμα. Το εμπρόσθιο (οπίσθιο) κάλυμμα περιέχει όλα τα ηλεκτρονικά και το οπίσθιο κάλυμμα παρέχει μέσο στερέωσης της συσκευής. Ένας ενσωματωμένος διακόπτης αντιποίησης (tamper) στην πλακέτα παρέχει προστασία κατά του μη εξουσιοδοτημένου ανοίγματος της συσκευής.

**Ταυτοποίηση των μερών**

![](https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F9Vp86V2UtwT350CNKv5w%2F0.png?alt=media)

1. **Σημάδια Ράβδων**
2. **Μονωτής Μπαταρίας**
3. **Κουμπί Εκμάθησης / Δοκιμής**
   * Πατήστε το κουμπί Δοκιμής για να μεταδώσετε έναν κωδικό εκμάθησης.
   * Πατήστε το κουμπί Δοκιμής μία φορά για να εισέλθετε σε Λειτουργία Δοκιμής για 3 λεπτά.
4. **Κόκκινη ενδεικτική λυχνία (LED)**
5. **Διακόπτης Tamper**
6. **Μπαταρία**
7. **Οπές Στερέωσης (προδιαμορφώσεις)**
8. **Σήμα Συμπίεσης Αντιποίησης**
9. **Μαγνήτης**
10. **Αποστάτης μαγνήτη**

## ***Παρελκόμενα που Περιλαμβάνονται***

1. 1 Μαγνήτης
2. 1 διπλής όψεως αυτοκόλλητο διάστημα μαγνήτη
3. 2 Βίδες
4. 4 Ούπατ τοίχου
5. 1 διπλής όψεως αυτοκόλλητη ταινία Velcro (για το Door Contact)
6. 1 διπλής όψεως αυτοκόλλητο μαξιλάρι ταινίας (για τον μαγνήτη)
7. 2 Βίδες στερέωσης μαγνήτη

## **Χαρακτηριστικά**

### ***Ενδεικτική λυχνία LED***

Σε κανονική λειτουργία, η ενδεικτική λυχνία παραμένει σβηστή εκτός από τις παρακάτω περιπτώσεις όταν:

* Όταν ενεργοποιείται ο διακόπτης αντιποίησης (tamper) του επαφής πόρτας.
* Όταν ο επαφής πόρτας ενεργοποιείται λόγω είτε αντιποίησης είτε κατάστασης χαμηλής μπαταρίας.
* Όταν ο επαφής πόρτας ενεργοποιείται και μεταδίδει το σήμα σε λειτουργία Δοκιμής.

### ***Επιτήρηση***

* Ο επαφής πόρτας θα μεταδίδει αυτόματα περιφερειακά (Supervisory) σήματα περιοδικά στον Πίνακα Ελέγχου σε τυχαία διαστήματα των 30 έως 50 λεπτών σε Κανονική Λειτουργία.
* Εάν ο Πίνακας Ελέγχου δεν έχει λάβει σήμα από τον επαφή πόρτας για προκαθορισμένο χρονικό διάστημα, ο Πίνακας Ελέγχου θα υποδείξει ότι ο συγκεκριμένος επαφής πόρτας αντιμετωπίζει πρόβλημα απώλειας σήματος.

### ***Διακόπτης Tamper***

* Είναι σχεδιασμένος να προστατεύει από μη εξουσιοδοτημένο άνοιγμα του καλύμματος. Όταν ενεργοποιηθεί ο διακόπτης αντιποίησης, ο επαφής πόρτας θα εκπέμψει σήμα στον Πίνακα Ελέγχου για αναφορά και η ενδεικτική λυχνία θα ανάψει επίσης.

### ***Μπαταρία***

Το MDC-3 χρησιμοποιεί μία **3V CR2450 λιθίου μπαταρία** ως πηγή τροφοδοσίας του

![](https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fe18spHBJWHcPTlMWswOz%2F1.jpeg?alt=media)

Ο επαφής πόρτας είναι επίσης ικανός να ανιχνεύει χαμηλή μπαταρία. Όταν η μπαταρία είναι χαμηλή, θα σταλεί σήμα χαμηλής μπαταρίας στον Πίνακα Ελέγχου μαζί με την κανονική μετάδοση. Η ενδεικτική λυχνία θα ανάψει όταν ο επαφής πόρτας ενεργοποιείται υπό κατάσταση χαμηλής μπαταρίας.

* **Αλλαγή Μπαταρίας**

Πρέπει να ανοίξετε το κάλυμμα για να εισάγετε/αφαιρέσετε την μπαταρία

(Παρακαλώ αναφερθείτε στην ***Εγκατάσταση*** για λεπτομέρειες σχετικά με το πώς να αφαιρέσετε το κάλυμμα του επαφής πόρτας)

Αφού αφαιρεθεί η μπαταρία, πατήστε το κουμπί Learn/Test 5-6 φορές για να την εκφορτίσετε πλήρως πριν εισαγάγετε τη νέα μπαταρία.

{% hint style="warning" %}
Σημείωση:

Βεβαιωθείτε ότι το σήμαν της μπαταρίας με το θετικό πλευρό (+) κοιτάζει προς τα πάνω κατά την εισαγωγή της μπαταρίας.

Βεβαιωθείτε ότι εισάγετε ή τοποθετείτε την μπαταρία από την πάνω δεξιά γωνία στην όψη του εμπρόσθιου (οπίσθιου) καλύμματος
{% endhint %}

* ***Λειτουργία Δοκιμής***

Το Door Contact μπορεί να τεθεί σε δοκιμαστική λειτουργία για 3 λεπτά πατώντας μία φορά το κουμπί Test στο εμπρόσθιο κάλυμμα (πίσω). Κατά τη διάρκεια της δοκιμαστικής λειτουργίας, ο ενδεικτικός LED θα ανάψει όταν ενεργοποιηθεί. Κάθε πάτημα του κουμπιού Test θα στείλει ένα δοκιμαστικό σήμα στον πίνακα ελέγχου για έλεγχο της εμβέλειας ραδιοσυχνοτήτων και θα επαναφέρει τη δοκιμαστική λειτουργία σε διάρκεια 3 λεπτών. Θα βγει αυτόματα από τη δοκιμαστική λειτουργία μετά τα 3 λεπτά και θα επιστρέψει σε κανονική λειτουργία.

### ***Έναρξη***

Βήμα 1: Αφαιρέστε τον μονωτήρα της μπαταρίας που βρίσκεται στο πίσω μέρος του επαφής πόρτας.

Βήμα 2: Βάλτε τον πίνακα ελέγχου σε λειτουργία εκμάθησης· ανατρέξτε στο εγχειρίδιο του πίνακα ελέγχου για λεπτομέρειες.

Βήμα 3: Πατήστε το κουμπί Learn/Test στο Door Contact για να στείλετε σήμα στον πίνακα ελέγχου.

Βήμα 4: Εάν ο Πίνακας Ελέγχου λάβει επιτυχώς το σήμα, ο Πίνακας Ελέγχου θα πρέπει να ανταποκριθεί (π.χ. εκπέμποντας ηχητικά σήματα). Ανατρέξτε στο εγχειρίδιο του Πίνακα Ελέγχου για να ολοκληρώσετε τη διαδικασία εκμάθησης.

Βήμα 5: Αφού ο επαφής πόρτας έχει προστεθεί, βάλτε τον Πίνακα Ελέγχου σε “**Δοκιμή Περιπάτου**” λειτουργία, κρατήστε τον επαφής πόρτας στην επιθυμητή θέση και πατήστε το κουμπί Δοκιμής για να επιβεβαιώσετε εάν αυτή η θέση βρίσκεται εντός εμβέλειας σήματος του Πίνακα Ελέγχου.

Βήμα 6: Όταν είστε ικανοποιημένοι με τον επαφής πόρτας στην επιλεγμένη θέση, προχωρήστε στη ***εγκατάσταση***.

## **Εγκατάσταση**

Για να ανοίξετε το κάλυμμα του επαφής πόρτας:

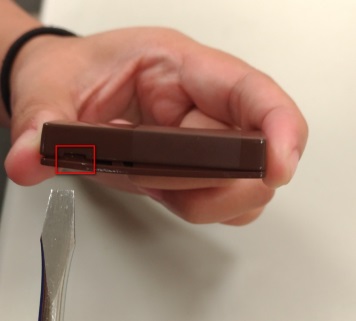

Βήμα 1. Χρησιμοποιήστε ένα κατσαβίδι με επίπεδη μύτη για να τοποθετηθεί στην οπή ανοίγματος του καλύμματος στη μία πλευρά όπως (**Εικόνα1**).

Βήμα 2. Σπρώξτε το κατσαβίδι με επίπεδη μύτη προς τα πάνω όπως (**Εικόνα2**).

Βήμα 3. Γυρίστε στην άλλη πλευρά και επαναλάβετε το Βήμα 1 και το Βήμα 2.

| <img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FraELqBuGXv29HRt48Y0D%2F2.png?alt=media" alt="" data-size="original"> | <img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F2sHPtQXbPHH3w1sYh0dB%2F3.jpeg?alt=media" alt="" data-size="original"> |
| ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- | ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ |
| (Εικ. 1)                                                                                                                                                                                              | (Εικ. 2)                                                                                                                                                                                               |

Βήμα 4. Μόλις το κάλυμμα ανοίξει, μπορείτε να προχωρήσετε στην αλλαγή της μπαταρίας κ.λπ.

Βήμα 5. Για να επανεφαρμόσετε το κάλυμμα:

\- Βεβαιωθείτε ότι το σημάδι συμπίεσης Tamper δείχνει προς τον διακόπτη Tamper (**Εικ. 3**).

\- Επίσης, βεβαιωθείτε ότι τα κάτω αγκίστρια του πίσω καλύμματος είναι ασφαλισμένα στο κάτω μέρος του εμπρόσθιου καλύμματος (πίσω) όπως (**Εικόνα 4**)

\- Τοποθετήστε τα κάτω αγκίστρια στις κάτω ασφάλειες του εμπρόσθιου καλύμματος (πίσω), στη συνέχεια πιέστε το προς τα κάτω όπως (1) στο (**Εικόνα 5**), στη συνέχεια πιέστε όλη την πλάτη κάλυψης εμπρός (2) για να την κλείσετε μέχρι να ακούσετε έναν ήχο κλικ.

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fh1v9fyNaOh2Ksb582jQF%2F2025-04-01%2022_08_00-VESTA-013%20MDC-3.pdf%20-%20Foxit%20PDF%20Reader.png?alt=media&#x26;token=c791b807-e394-46a0-a158-eac45bc3c7e1" alt=""><figcaption></figcaption></figure>

### ***Μέθοδοι Στερέωσης***

* Στερεώστε τον επαφής πόρτας χρησιμοποιώντας μία από τις παρακάτω μεθόδους στερέωσης: **Στερέωση με ταινία Velcro** ή **Στερέωση με βίδα.**
* Στερεώστε τον μαγνήτη στο πιο κινητό αντικείμενο (όπως την πόρτα) χρησιμοποιώντας είτε το διπλής όψης αυτοκόλλητο μαξιλαράκι είτε τις παρεχόμενες βίδες.
* Στοιχίστε τον μαγνήτη σύμφωνα με το σημάδι αυλακώματος στο Door Contact. Όπου χρειάζεται, χρησιμοποιήστε το Spacer μαγνήτη για καλύτερη στοίχιση του μαγνήτη με τα σημάδια αυλακώματος.

{% hint style="warning" %}
Σημείωση:

Ο μαγνήτης δεν πρέπει να απέχει περισσότερο από **15mm** από τον ανιχνευτή όταν η πόρτα είναι κλειστή.
{% endhint %}

#### **Μέθοδοι Στερέωσης για τον Επαφή Πόρτας**

* **Τοποθέτηση με βίδες**

&#x20;Το πίσω κάλυμμα έχει δύο οπές τοποθέτησης (knockouts), όπου το πλαστικό είναι λεπτότερο, για σκοπούς στερέωσης.

&#x20;Για να στερεώσετε τον αισθητήρα:

1. Αφαιρέστε το κάλυμμα (Δείτε **Εγκατάσταση** παραπάνω).
2. Σπάστε την προδιαμορφωμένη τρύπα στο οπίσθιο κάλυμμα.
3. Χρησιμοποιώντας τις οπές ως πρότυπο, τρυπήστε και τις δύο οπές.
4. Εισάγετε βύσματα τοίχου εάν στερεώνετε σε γύψο ή τούβλο.
5. Βιδώστε το οπίσθιο κάλυμμα στην ούπα του τοίχου χρησιμοποιώντας σταυροκατσάβιδο (Philips).
6. Συνδέστε το εμπρόσθιο κάλυμμα με το οπίσθιο κάλυμμα (δείτε **Εικόνα 3 \~ 5** παραπάνω).

* **Στερέωση με ταινία Velcro:**

&#x20;      Το Door Contact μπορεί να τοποθετηθεί στον τοίχο χρησιμοποιώντας την παρεχόμενη ταινία Velcro.

1. Καθαρίστε το σημείο τοποθέτησης στον τοίχο και την πίσω πλευρά του Door Contact με ένα απολιπαντικό. Μην το στερεώνετε σε τοίχο με φθαρμένο χρώμα ή τραχιά επιφάνεια.
2. Η ταινία Velcro μπορεί να διαχωριστεί σε πλευρά Hook και πλευρά Loop.
3. Αφαιρέστε το προστατευτικό κάλυμμα της πλευράς του αγκίστρου και τοποθετήστε το στο πίσω μέρος του Door Contact. Πιέστε δυνατά για 30 δευτερόλεπτα για να εξασφαλίσετε καλό επαφή (**Εικόνα 6.**)
4. Αφαιρέστε το προστατευτικό κάλυμμα από την πλευρά Loop και εφαρμόστε το στην επιθυμητή θέση τοποθέτησης όπως στην (**Εικόνα 7.**) Πιέστε δυνατά για 30 δευτερόλεπτα για να εξασφαλίσετε καλή επαφή.

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F7H7rbWVpfZ5QIjVilAPH%2F1.png?alt=media&#x26;token=a875911d-4d33-44d6-8168-0298281d21ed" alt=""><figcaption></figcaption></figure>

5. Εφαρμόστε τον επαφής πόρτας στην πλευρά Loop της ταινίας Velcro που είναι κολλημένη στον τοίχο (**Εικόνα 8 & 9.**)

<figure><img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FyMUV4XiGBJbKeK0AGph0%2F2.png?alt=media&#x26;token=a211b2ca-6b43-49d1-bcbe-52d056d31d52" alt=""><figcaption></figcaption></figure>

#### **Μέθοδοι Στερέωσης για τον Μαγνήτη**

* **Τοποθέτηση με βίδες**

Το πίσω κάλυμμα του μαγνήτη έχει δύο οπές τοποθέτησης για σκοπούς στερέωσης.

Για να στερεώσετε τον μαγνήτη:

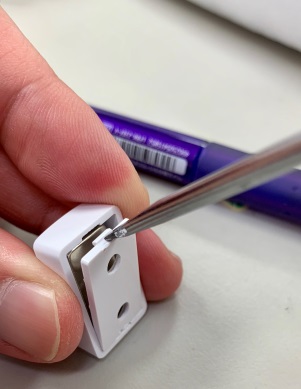

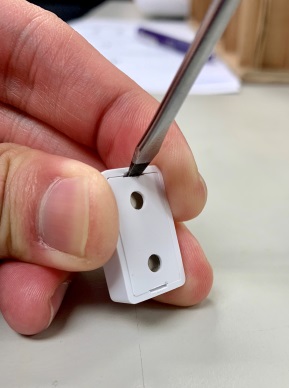

1. Ανοίξτε το οπίσθιο κάλυμμα χρησιμοποιώντας ένα κατσαβίδι με επίπεδη μύτη για να τοποθετηθεί στην βυθισμένη περιοχή και να πιέσετε προς τα πάνω.

| <img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F3oiHmRJNpvnaBAlHMb3r%2F13.jpeg?alt=media" alt="" data-size="original"> | <img src="https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FrZb0iz9JvbigaC6q6Rtp%2F14.jpeg?alt=media" alt="" data-size="original"> |
| ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- | ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |

2. Χρησιμοποιώντας τις οπές ως πρότυπο, τρυπήστε και τις δύο οπές.
3. Βιδώστε το οπίσθιο κάλυμμα στην πόρτα/παράθυρο χρησιμοποιώντας σταυροκατσάβιδο (Philips). Όπου απαιτείται, χρησιμοποιήστε τον αποστάτη μαγνήτη για καλύτερη ευθυγράμμιση του μαγνήτη με τα σημάδια ραβδών.
4. Συνδέστε το εμπρόσθιο κάλυμμα με το οπίσθιο κάλυμμα. Εάν το εμπρόσθιο κάλυμμα σταθεροποιηθεί πάνω στο οπίσθιο, θα πρέπει να ακούσετε έναν ήχο κλικ.

![](https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FIn5MDg086SlW24ca0Y9a%2F15.png?alt=media)

* **Στερέωση με αυτοκόλλητο**

Ο μαγνήτης μπορεί επίσης να στερεωθεί χρησιμοποιώντας το διπλής όψης αυτοκόλλητο μαξιλαράκι ή τον διπλής όψης αυτοκόλλητο αποστάτη μαγνήτη.

1. Καθαρίστε την επιφάνεια τοποθέτησης και την πίσω πλευρά του μαγνήτη με κατάλληλο απολιπαντικό.
2. Αφαιρέστε το προστατευτικό κάλυμμα από τη μία πλευρά του διπλής όψης αυτοκόλλητου μαξιλαριού ή του διπλής όψης αυτοκόλλητου αποστάτη μαγνήτη. Εφαρμόστε στην πίσω πλευρά του μαγνήτη και πιέστε δυνατά για 30 δευτερόλεπτα για να εξασφαλίσετε καλή επαφή.
3. Αφαιρέστε το άλλο κάλυμμα και πιέστε δυνατά τον μαγνήτη στην επιθυμητή θέση για 30 δευτερόλεπτα.

![](https://441704832-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FXA3KvXjQZRVS4sXm29F9%2F16.png?alt=media)

{% hint style="warning" %}
Σημείωση:

Παρακαλούμε μην επανατοποθετείτε το διπλής όψης αυτοκόλλητο μαξιλαράκι ή τον διπλής όψης αυτοκόλλητο αποστάτη μαγνήτη. Δεν μπορούν να επαναχρησιμοποιηθούν
{% endhint %}
