# VESTA-TXI-RDAM-X5
## OPTEX TXI PIR-gardin detektor för utomhusbruk med mikrovåg, antimaskering och VESTA F1 trådlös sändare
TXI-R erbjuder takmonterad volymdetektering av gardintyp och ger stabil och konsekvent detektering tack vare OPTEX avancerade Triple AND-logik (patentansökan pågår). Den är utformad för att skapa ett smalt detekteringsfält längs fasaden på en byggnad och gör det möjligt att upptäcka potentiella inkräktare innan de når fastigheten. TXI-R är idealisk för perimeter-skydd i fristående hus, balkonger, lager, kontorsbyggnader och butikslokaler, samt för alla tillämpningar där det är nödvändigt att skydda en fastighets gränser.
TXI har en unik konfiguration med Quad + Dual volymdetektering och drivs av OPTEX SMDA digitala logik, utformad för att ignorera rörelser från djur inom detekteringszonen, vilket minskar risken för falsklarm i miljöer där husdjur eller vilda djur kan förekomma, utan att kompromissa med prestandan för inkräktardetektering.
Med en kompakt design i handflatsstorlek kan TXI-R installeras på en höjd upp till 4 m och erbjuder en detekteringsräckvidd på 12 m, som är justerbar för att förhindra överskjutning, samt en valfri nollvinkelinställning, vilket gör att täckningen kan anpassas efter kraven för varje installation samtidigt som en diskret uppsättning bibehålls.
## KITSPECIFIKATION
* x1 **OPTEX-256** (TXI-RDAM-X5): Batteridriven PIR-gardin detektor med mikrovåg, antimaskering, 12 m x 2,4 m räckvidd, via radio och IP55
* 2 monteringsskruvar
* 2 anslutningsskruvar
* 1 sidofäste
* 1 bakfäste
* 1 justeringsplatta för område 1
* 1 justeringsplatta för område 2
* 1 kontakt
* x1 **VESTA-271** (TX-OPT-BXS-F1-868): F1 868 MHz radiosändare för installation inuti detektorn och sändning av RF-signaler till centralenheten.
## Specifikation
* OPTEX TXI batteridriven utomhus PIR-gardin detektor för utomhusbruk
* Räckvidd 12 m x 2,4 m (40 ft x 8 ft)
* Installation från 2,2 till 4 m
* Radioanslutningsbar via kompatibel RF-sändare
* Detekteringsmetod: passiv infraröd PIR och mikrovåg
* Dubbel PIR- och mikrovågsteknik
* Integrerad antimaskering
* Triple AND-logik med områdesoptimerad design
* SMDA digital temperaturkompensering
* Detekteringsavstånd justerbart i 3 nivåer med medföljande plattor
* Nedre zon valbar PÅ/AV via nedre spak
* Röd LED valbar PÅ/AV
* Larmutgång via solid-state-omkopplare, 10 V DC 0,01 A max.
* Feltutgång med sabotageöppning när locket eller huvudenheten tas bort och vid maskeringsdetektering
* Accelerometer för sabotage
* 3,0 V DC matning
* 19 µA förbrukning i standby
* 6 mA max. förbrukning vid 3,0 VDC
* IP55-skydd
## Identifiering av delarna
1\) TXI-RDAM-X5
2\) VESTA-271
{% content-ref url="/pages/892370951e6bfc7d874ec6f2fea55e17e1aa8c45" %}
[VESTA-271](/vesta-guide/svenska/vesta-271.md)
{% endcontent-ref %}
## Översikt över funktioner
#### Tålighet mot husdjur
Denna produkt är utrustad med Triple AND-logik för att minska falsklarm. Triple AND-funktionen aktiverar larmet endast när infraröda förändringar detekteras samtidigt i tre separata detekteringszoner. Denna mekanism minskar avsevärt felaktiga detekteringar orsakade av små husdjur.
#### Accelerometer-sabotage
Denna produkt är utrustad med en accelerometer som noggrant detekterar rörelse och vibration. En accelerometer mäter förändringar i hastighet (acceleration) när enheten flyttas, lutas eller utsätts för stötar. Detta gör att systemet kan upptäcka sabotage, onormal rörelse eller obehörig hantering, vilket förbättrar den övergripande säkerhetsprestandan.
#### Antimaskering
Denna produkt är utrustad med en antimaskeringsfunktion, som upptäcker försök att blockera eller skymma sensorens synfält. Antimaskering syftar på förmågan att upptäcka avsiktlig störning av sensorn, såsom att täcka linsen eller placera föremål framför sensorn. Denna funktion hjälper till att förhindra manipulering och säkerställer att säkerhetssystemet förblir effektivt.
## Installation

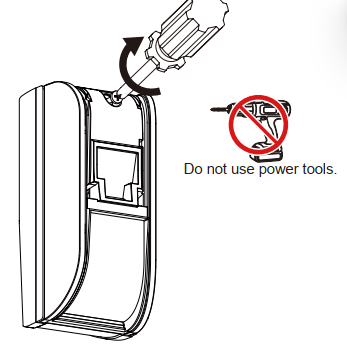

Demontera enheten
1\) Ta bort låsskyddet
2\) Lossa fästskruven
3\) Öppna kåpan
4\) Ta bort huvudenheten
## Installationsrekommendationer
### Detekteringsområde
Vy uppifrån
Sidovy - Monteringshöjd: 2,2 m till mindre än 3,0 m
Monteringshöjd: 3,0 m till 4 m
{% hint style="info" %}
OBS:
Ovanstående detekteringsräckvidder är endast vägledande.
Räckvidden och känslighetsinställningen för varje detektor måste justeras enligt installationsförhållandena.
Den \*2,4 eller 3 prickad linje indikerar den rekommenderade monteringshöjden.
\*\* Nedre zon kan slås på via Nedre zon PÅ/AV
{% endhint %}
### Areajustering
Nedre zon PÅ/AV
### Detekteringsjustering
För att begränsa avståndet, använd lämplig justeringsplatta för området
### Gångtest
1. Ström PÅ
2. Öppna och stäng kåpan
Efter att enheten har strömförsörjts aktiverar öppning och stängning av kåpan sabotageskyddet och startar läget Gångtest.
3. Gå inom detekteringsområdet för att kontrollera detekteringsprestandan med hjälp av LED-indikatorn
4. Dra åt fästskruven
5. Sätt fast låsskyddet
{% hint style="info" %}
Obs: För att utföra gångtestet igen, öppna och stäng kåpan. Utför ett gångtest minst en gång per år.
{% endhint %}
## Installation
### Monteringsfäste
#### Standardfäste installation för väggmontering
#### Standardfäste installation för väggmontering (sidofäste)
#### Standardfäste installation för väggmontering (bakfäste)
## Installationsrekommendationer
