# VESTA-464

DBRA 2 F1

## Decibels Recognition Alarm (DBRA-2)

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fk4Qm4Z72IKJyGAcvqZEv%2Fimage.png?alt=media&#x26;token=b2d66889-c0ae-45ad-8ea0-05ec56812e95" alt=""><figcaption></figcaption></figure>

Decibels Recognition Alarm (DBRA-2) känner igen förinställda ljudnivåer i decibel och aktiverar en larm. Den är idealisk för användning i hem som ofta står tomma för att skydda mot inbrott eller obehörig inträde.

## Komponentidentifiering

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FcwCXjTdNl1RBHNh5Wdfw%2Fimage.png?alt=media&#x26;token=904fbb75-c36b-4630-a032-730812202bfe" alt=""><figcaption></figcaption></figure>

***

### 1. Testknapp (med röd bakgrundsbelysning)

* Tryck en gång för att aktivera ett larm.
* Håll ned i 3 sekunder för att skicka en inlärningskod.
* Håll ned i 8 sekunder för att skicka en avbokningskod till panelen.
* Den röda bakgrundsbelysningen blinkar när en signal skickas till kontrollpanelen.
* Den röda bakgrundsbelysningen blinkar 3 gånger vid sändning av test-/inlärningskod.

### 2. LED-indikator (grön/röd)

* Grön LED PÅ: När extern strömförsörjning är ansluten.
* Grön LED AV: När extern strömförsörjning tas bort.
* Röd LED blinkar tre gånger: Låg batteristatus upptäckt vid uppstart.
* Röd LED blinkar en gång var 5:e sekund: Låg batteristatus upptäckt under drift.

### 3. Mikrofon (för decibeligenkänning)

### 4. Batterifack

### 5. DIP-switchinställning

### 6. Nyckelhål

### 7. DC-kontakt (med låsfunktion)

Sätt i en DC 5V strömadapter och vrid den 90 grader medurs till låst läge. För att ta bort adaptern, vrid den 90 grader moturs till ursprungligt öppet läge och ta sedan bort den.

***

## Strömförsörjning

* DBRA-2 kan drivas genom att ansluta till en 5V DC strömförsörjning eller med två typ C-batterier.
* När DBRA-2 är ansluten till en 5V DC strömförsörjning tänds den gröna LED-lampan. När DC-strömmen tas bort växlar DBRA-2 till batteridrift (om batterier redan är installerade och inte är uttömda) och fortsätter att fungera; den gröna LED-lampan släcks.
* När den drivs av typ C-batterier kommer DBRA-2 att sända eventuell upptäckt låg batteristatus tillsammans med ordinarie statussignaler till kontrollpanelen för visning.
* När du byter batterier, ta bort baklocket genom att skruva loss fästskruven, och använd sedan en spårrmejsel för att lyfta av baklocket. Ta bort de gamla batterierna och tryck sedan på Hjälpknappen två gånger för att helt urladda kvarvarande ström innan du sätter i nya.

***

## Kom igång – Lära in i panelen

{% stepper %}
{% step %}

### Steg&#x20;

Anslut DBRA-2 till strömförsörjningen, eller sätt i batterierna för att slå på den.
{% endstep %}

{% step %}

### Steg

Sätt kontrollpanelen i inlärningsläge (se din kontrollpanels bruksanvisning).
{% endstep %}

{% step %}

### Steg

Håll Hjälpknappen på enheten intryckt i 3 sekunder och släpp när den röda bakgrundsbelysningen tänds för att skicka en inlärningskod till panelen.

* Om knappen inte släpps och hålls intryckt i 8 sekunder kommer enheten att skicka en avbokningskod istället och dess röda bakgrundsbelysning kommer att blinka snabbt 6 gånger.
  {% endstep %}

{% step %}

### Steg

När enhetens röda bakgrundsbelysning är på (upp till 60 sekunder), tryck "**Lägg till**" på panelens webbsida för att registrera enheten. När den mottagit en bekräftelse från panelen släcks den röda bakgrundsbelysningen och enheten piper två gånger för att indikera att inlärningen lyckats.

* Om panelen inte tar emot inlärningskoden kommer ett tryck på Hjälpknappen under de 60 sekunderna att skicka inlärningskoden igen, och 60-sekundersperioden återställs.
* Om enheten inte läggs till inom 60 sekunder, upprepa steg 3 för att försöka igen.
  {% endstep %}
  {% endstepper %}

***

## Övervakningssignal

* DBRA-2 skickar automatiskt övervakningssignaler var 15:e till 18:e minut.
* Om kontrollpanelen inte har mottagit övervakningssignalen under en förinställd tidsperiod kommer den att indikera att enheten är utanför signalområdet eller ur funktion.

***

## Känslighet och ljudlängd

* Decibeligenkänningsfunktionen har åtta känslighetsnivåer för ljudtryck: **65 dB (1), 70 dB (2), 75 dB (3), 80 dB (4), 85 dB (5), 90 dB (6), 95 dB (7), 97,5 dB (8)**. (1) är mest känslig, medan (8) är minst.
* Ett larm aktiveras när ljudet når den förinställda ljudtrycksnivån (dB SPL) och varar under den konfigurerade tiden **(2 alternativ: Lång: 2 sekunder, Kort: 100 millisekunder)**.
* Känslighetsnivån kan ställas med DIP-switcharna 1, 2 och 3, medan DIP-switch 4 används för att ställa in ljudets varaktighet. Se **Inställningar för DIP-switch** nedan för mer information.
* Alternativt kan användare konfigurera känslighetsnivå och ljudlängd via panelens webbsida, Home Portal Server eller SmartHomeSec-appen. Se **Fjärrkonfiguration** nedan för detaljer.
* Den senaste konfigurationen gäller, oavsett om den ställts via DIP-switchar, appen, servern eller panelens webbsida.

***

## Inställningar för DIP-switch

Ta bort baklocket genom att skruva loss fästskruven och använd sedan en spårrmejsel för att lyfta av baklocket.

* Ställ in känslighetsomkopplaren enligt dina behov som visas i tabellen för DIP-switchpositioner.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FYuazuVTpzub38C9CvKOB%2Fimage.png?alt=media&#x26;token=56479a59-ac93-43cf-88c7-b1ca93cb4aec" alt=""><figcaption></figcaption></figure>

* Använd ett vasst verktyg för att justera DIP-switcharnas positioner för att ställa in känslighetsnivån och ljuddetektionens tidslängd.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FwW7Z2V8FoR0fMfLh23nH%2Fimage.png?alt=media&#x26;token=3a4a8181-e682-4e17-85ee-f2138b0be67d" alt=""><figcaption></figcaption></figure>

***

## Fjärrkonfiguration

Fjärrkonfiguration inkluderar inställningsjusteringar via panelens webbsida, Home Portal Server och SmartHomeSec-appen.

**Panelens webbsida**

* På panelens webbsida, klicka "DBRA Setting" i DBRA-posten.
* Tillgängliga funktioner:  \
   Konfiguration: visar aktuell känslighets- och ljudlängdsinställning.  \
   Kommando – Fråga konfiguration: frågar efter de aktuella inställningarna.  \
   Kommando – Ställ in konfiguration: tillämpar nya inställningar.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FEhl2Y0lHKKjqOWEyYkig%2Fimage.png?alt=media&#x26;token=4ac2527f-1203-4fd6-9a2d-1112717a3205" alt=""><figcaption></figcaption></figure>

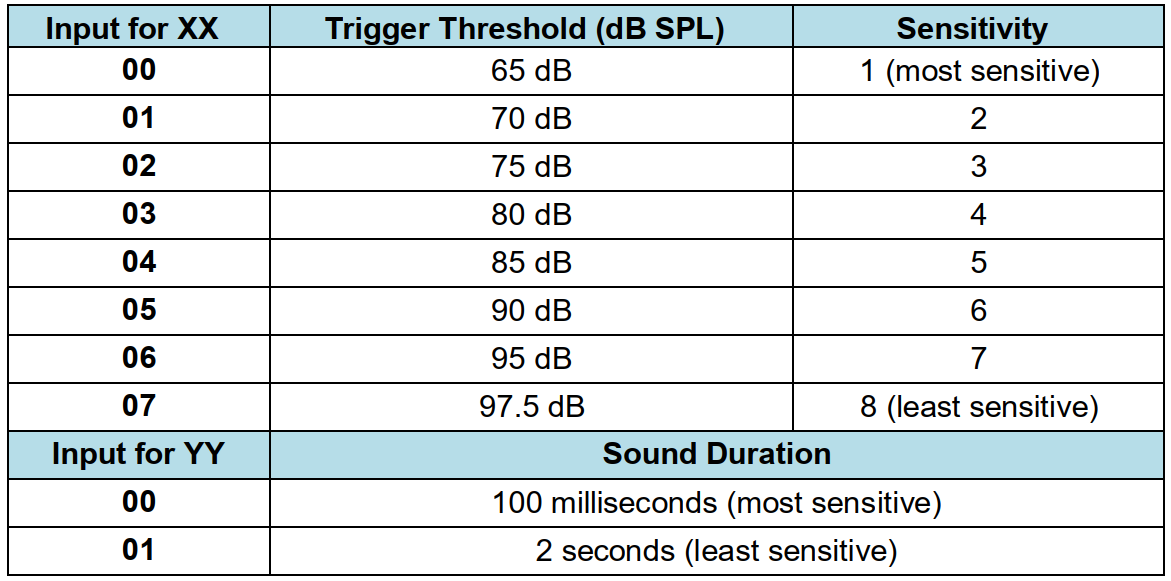

* Konfigurationskommandot använder fyra numeriska siffror i formatet "XXYY", där XX ställer in känslighetsnivån och YY ställer in ljudets varaktighet.
* Nedan är inmatningsvärdet för varje inställning:

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F72WLF6GUo0tiwgK2Vfcp%2Fimage.png?alt=media&#x26;token=68e8e085-7159-44e1-b193-453ec8138d77" alt=""><figcaption></figcaption></figure>

* Exempel: Att ange 0300 ställer enheten att utlösa ett larm när en ljudnivå på 80 dB detekteras och varar i 100 millisekunder.

**Home Portal Server**

* Välj önskad känslighetsnivå och tidslängd; klicka "Skicka" för att bekräfta och tillämpa de nya inställningarna.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Frkq1gPeiiG9rfkdfregc%2Fimage.png?alt=media&#x26;token=c639605c-4414-4253-93ae-0a385ed6b434" alt=""><figcaption></figcaption></figure>

## Gångtest

Efter att DBRA-2 har lärts in framgångsrikt, ställ kontrollpanelen i gångtestläge och tryck sedan på knappen på DBRA-2 för att bekräfta att denna plats är inom kontrollpanelens signalområde. Se kontrollpanelens manual för att slutföra gångtestet.

***

## Drift

* När den förinställda decibelnivån nås och ljudet kvarstår under den konfigurerade tiden kommer DBRA-2 att utlösa ett larm och blinka med sin röda bakgrundsbelysning.
* Att trycka en gång på testknappen utlöser ett larm manuellt.

***

## Installationsriktlinjer

* För att säkerställa korrekt decibeligenkänning, undvik att installera DBRA-2 i ett stort eller bullrigt rum.
* Den idealiska miljön för decibeligenkänning är tystnad eller delvis tystnad.
* Decibeligenkänningsfunktionen har åtta känslighetsnivåer. Du kan testa dem och välja den nivå som passar bäst för din monteringsplats.

***

## Installation

Efter att du genomfört gångtestet för att bekräfta att DBRA-2 är inom kontrollpanelens signalområde, och att känslighets- och ljudlängdsinställningarna är lämpliga, kan du fortsätta med installationen. Det finns två sätt att installera DBRA-2: väggmontering och ytplacering.

### Väggmontering

Se till att DBRA-2 monteras ungefär i brösthöjd (cirka 130–150 cm över golvet) där knappen enkelt kan nås och användas.

{% stepper %}
{% step %}

### Steg

Borra ett hål i väggen och sätt i medföljande plugg. Skruva in skruven i pluggen och lämna den icke gängade delen exponerad för att hänga upp enheten.
{% endstep %}

{% step %}

### Steg

Häng enheten över den exponerade icke gängade delen av skruven. Tryck sedan försiktigt och bestämt nedåt för att säkra den på plats.
{% endstep %}
{% endstepper %}

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FZPluLn2OwRb8jrbKUjFG%2Fimage.png?alt=media&#x26;token=93d116be-99b8-4ea6-9fda-f9c3b68647a6" alt=""><figcaption></figcaption></figure>

### Ytplacering

DBRA-2 levereras med en halkskyddsplatta på baksidan. Enheten kan också placeras på en plan yta utan att monteras permanent.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fw9My8MwzU8UIORY4bjRG%2Fimage.png?alt=media&#x26;token=948dad88-0f95-4bb2-b812-c733b75f897b" alt=""><figcaption></figcaption></figure>
