# VESTA-460

VST 897EX

## Utomhus PIR-rörelsesensorkamera&#x20;

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FbTopNB8zzqthkxVEHkkB%2Fimage.png?alt=media&#x26;token=126179c1-c79d-4a54-8eda-c0457e5db3c2" alt="" width="375"><figcaption></figcaption></figure>

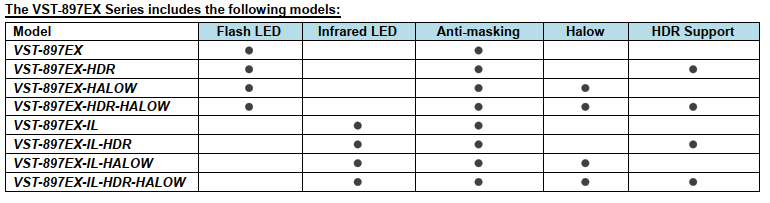

VST-897EX-serien är en avancerad utomhus passiv infraröd (PIR) rörelsesensor-kamera, utformad för att förbättra säkerheten med högupplöst bildöverföring (upp till 1280 × 720 pixlar) vid rörelsedetektering. Utrustad med Sub-GHz Wi‑Fi och en SF1-backupmodul säkerställer HALOW-modellen snabb bearbetning för snabbare visuell larmverifiering. Byggd för att tåla utomhusförhållanden, har VST-897EX nattbelysning, UV-beständig kapsling och IPX5-vattentäthet, vilket gör den lämplig för områden som trädgårdar, grindar och utomhusgångar. HDR-modellen lägger till vitbalans med HDR-stöd för klarare bilder i högkontrastljusförhållanden. Med ett typiskt detektionsområde på 10 meter när den monteras 2,3 meter ovan mark erbjuder enheten husdjursimmunitet för husdjur upp till 25 kilogram. Kameran innehåller anti-maskeringsdetektorer—en avancerad anti-maskeringsfunktion som kan upptäcka försök att dölja linsen med föremål eller beläggningar inom 20 cm. Infraröd teknik förbättrar dessutom anti-maskeringen genom över-linsdetektering.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FfB4aVEYLCdj0HFKWRURd%2Fimage.png?alt=media&#x26;token=a385ebb1-026a-43db-9d28-f2bc1d2c8d99" alt=""><figcaption></figcaption></figure>

## Identifiera delarna

<figure><img src="https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/Zxo1jOxjOg2jusfogOBj/Unknown%20image" alt=""><figcaption></figcaption></figure>

1. **Blixt-LED / Infraröd LED**

&#x20;    Blixt-LED eller infraröd LED ger tillräckligt ljus för bildtagning vid svagt ljus.

2. **IR-sensor**
3. **LED-indikator (röd)**

&#x20;     För indikering av systemstatus

4. **LED-indikator (grön)** **(endast för HaLow-modeller)**

&#x20;      \- Lyser när den söker efter HaLow-stödd kontrollpanel

&#x20;      \- Blinkar snabbt vid dataöverföring via Wi‑Fi

5. **PIR-kameralins**
6. **Test & Lär-knapp**

&#x20;      \- Håll in knappen i 3 sekunder för att skicka en lärkod, och släpp knappen när den röda LED-lampan tänds.

&#x20;      \- Tryck på knappen en gång för att gå in i testläge i 10 minuter.

&#x20;      \- Tryck på knappen en gång för att skicka en lärkod till repeatern/router.

7. **Upphängningshål**
8. **Batterifack**
9. **DIP-strömbrytarsats**

&#x20;     Det finns 8 DIP-strömbrytare för att ställa in olika funktioner.

10. **Manipuleringsomkopplare**
11. **Stabilisatorskruv**
12. **Krokar**
13. **Hål för hörnmontering**
14. **Hål för ytmontage**

## LED-indikator

När aktiverad kommer LED-indikatorn att lysa under följande förhållanden:

* När manipuleringsomkopplaren utlöses kommer LED att blinka för att indikera att den sänder “**Manipulation**” -signal.
* När PIR-kameran är i felaktigt tillstånd (manipulation öppen eller låg batterinivå kvarstår) kommer LED att blinka varje gång den skickar en detekterad rörelse.
* I testläge kommer LED att tändas när rörelse upptäcks.

LED:n kommer inte att blinka om PIR-kamerans manipulation och batteri är normala och den inte är i testläge. LED:n kommer att blinka två gånger snabbt vid mottagen bekräftelse från panelen.

{% hint style="warning" %}
Obs: LED-indikatorns inställning kan justeras med DIP-strömbrytare 2.
{% endhint %}

## Bildtagning

När larmsystemet är aktiverat kommer PIR-kameran att ta larmbilder i upplösning 1280 × 720 pixlar, 640 × 480 eller 320 × 240 pixlar (programmerbart från kontrollpanelen) vid rörelsedetektering. Du kan också manuellt begära att PIR-kameran tar en bild via kontrollpanelen. De fångade bilderna överförs till kontrollpanelen för visuell larmverifiering.

{% hint style="warning" %}
Obs: Om din PIR-kamera är installerad på en plats där kamerans synfält är en komplex miljö med starkt ljus eller många färger kommer de fångade bilderna att bli stora i filstorlek, vilket kan leda till trunkering när bilderna överförs till kontrollpanelen.
{% endhint %}

## Övervakningssignal

* PIR-kameran skickar automatiskt övervakningssignaler till panelen med slumpmässiga intervall på 15 till 18 minuter.
* Om kontrollpanelen inte mottar signal från enheten under den förinställda perioden kommer den att indikera att enheten har signalbortfall.

## Uppvärmningsperiod

PIR-kameran värms upp i 60 sekunder efter att den slagits på. Under den 60-sekunders uppvärmningsperioden kommer PIR-kameran inte att aktiveras.

## Testläge

* PIR-kameran kan sättas i testläge i 10 minuter genom att trycka på testknappen en gång.

(LED-indikatorn börjar blinka långsamt om avväpningssvar är inställt på inget svar.)

* I testläge är vilotimer och bildtagningsfunktioner inaktiverade. LED-indikatorn tänds när rörelse upptäcks.
* Se till att LED-indikatorn (DIP-strömbrytare 2) är PÅ och att funktionen dubbel knackning (DIP-strömbrytare 7) är AV innan du utför räckviddstester i testläge.

## Dubbelknackningsfunktion

PIR-kameran har en dubbelknackningsfunktion. Om funktionen är aktiverad utlöser PIR-kameran bara ett larm om två rörelser upptäcks inom 10 sekunder. När den är inaktiverad utlöser PIR-kameran ett larm när en rörelse upptäcks.

## Manipuleringsskydd

PIR-kameran är skyddad av en intern manipuleringsomkopplare som trycks in när PIR-kameran hängs på monteringsfästet. När PIR-kameran tas bort från monteringsfästet aktiveras manipuleringsomkopplaren och PIR-kameran skickar en signal om manipulationsöppning till kontrollpanelen för att rapportera detta tillstånd.

## Vilotimer

* PIR-kameran har en “**vilotid**” på ungefär en minut för att spara energi. Efter överföring vid en detekterad rörelse kommer den inte att överföra igen på 1 minut.
* Kontinuerlig rörelse framför PIR-kameran kommer därför inte att tömma batteriet.

## Tabell för DIP-strömbrytarnas positioner

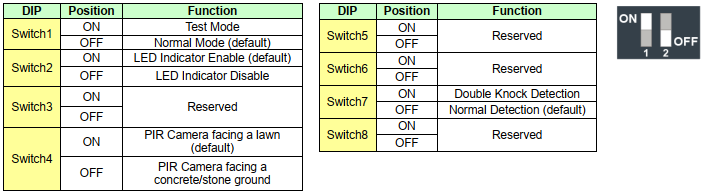

Tabellen nedan visar funktionen för varje DIP-strömbrytare. Varje strömbrytare har två positioner: **PÅ** (övre position) och **AV**

(nedre position).

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FBLLNLWgU3H6zR7FpuotW%2Fimage.png?alt=media&#x26;token=c343221f-1caa-434f-80d0-c79cb9145fe3" alt=""><figcaption></figcaption></figure>

* Efter att ha ändrat DIP-strömbrytarnas inställningar, slå av och på strömmen till PIR-kameran för att aktivera ändringarna.
* Justera DIP-strömbrytarna enligt PIR-kamerans installationsplats för optimal prestanda. Felaktiga inställningar kan försämra prestanda och orsaka falsklarm eller utebliven detektering.

## Fjärrkonfiguration

* PIR-rörelsesensorkameran stöder fjärrinställning av dubbelknackningsfunktionen.
* När PIR-kameran slås på bestäms dess dubbelknackningsfunktion av inställningen för DIP-strömbrytare 7. Användare kan antingen justera DIP-strömbrytaren eller fjärrprogrammera funktionen från kontrollpanelens webbsida eller Home Portal-servern. Fjärrinställning kommer att skriva över DIP-strömbrytarnas inställning.

### Kontrollpanelens webbsida

1. På panelens lokala webbsida, gå till sidan Redigera enhet; ange IR-konfigurationsvärdet i avsnittet Sensorinställning. Klicka **OK** för att bekräfta.

Vänligen se tabellen nedan för konfigurationsdetaljer. Till exempel, för att aktivera dubbelknackningsfunktionen, ange 80.

<table data-header-hidden><thead><tr><th width="193"></th><th width="180"></th></tr></thead><tbody><tr><td><strong>IR-konfiguration</strong></td><td><strong>Dubbelknackning</strong></td></tr><tr><td>00</td><td>Nej</td></tr><tr><td>80</td><td>Ja</td></tr></tbody></table>

2. Tryck på testknappen på PIR-kameran för att skicka en signal till panelen; den nya inställningen tillämpas omedelbart. Om knappen inte trycks in kommer den nya inställningen att tillämpas vid nästa signalöverföring, t.ex. övervakningssignal eller IR-utlösarsignal.

### Home Portal-server

1. På Home Portal-servern, gå till sidan Enhetsinställning, klicka på VST-897EX-enhetsraden och välj "Fjärrkonfiguration."
2. Välj att aktivera eller inaktivera dubbelknackningsfunktionen från rullgardinsmenyn, klicka sedan på **Skicka**.
3. Tryck på testknappen på PIR-kameran för att skicka en signal till panelen; den nya inställningen tillämpas omedelbart. Om knappen inte trycks in kommer den nya inställningen att tillämpas vid nästa signalöverföring, t.ex. övervakningssignal eller IR-utlösarsignal.

## Anti-maskering

* PIR-kameran har två maskeringssensorer som kan upptäcka försök till maskering (blockering) av en inkräktare.
* När en maskeringshändelse upptäcks och varar i 3 minuter skickar PIR-kameran en maskeringslarm-signal till kontrollpanelen för att rapportera tillståndet.
* Efter att maskering/blockering tagits bort i 3 minuter skickar PIR-kameran en återställningssignal till panelen.

## ***Fjärruppdatering***

* VST-897EX-seriens PIR-kamera stödjer fjärruppdatering av firmware från kontrollpanelen där det är tillämpligt.

## Batteri

* PIR-kameran använder fyra AA L91 litiumbatterier som strömkälla.
* PIR-kameran rapporterar sin batterinivå till kontrollpanelen var 24:e timme eller när nivån ändras.
* PIR-kameran har funktion för detektion av låg batterispänning. När låg batterinivå upptäcks skickas en signal om låg batterinivå till kontrollpanelen tillsammans med ordinarie signalöverföringar så att panelen kan visa statusen.

  <figure><img src="https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/gG7MHxEymJrZrZGYNe0Q/Unknown%20image" alt=""><figcaption></figcaption></figure>
* **För att byta batterier:**

**Steg 1** Ta bort PIR-kameran från monteringsfästet.

**Steg 2** Lossa fixeringsskruven och öppna locket till batterifacket.

**Steg 3** Ta bort de gamla batterierna och tryck testknappen två gånger för att helt ladda ur kvarvarande ström.

**Steg 4** Sätt i fyra nya AA L91 litiumbatterier med rätt polaritet.

**Steg 5** Tryck på testknappen en gång. En signal om normalt batteri skickas till kontrollpanelen.

**Steg 6** Sätt tillbaka locket på batterifacket.

**Steg 7** Sätt tillbaka PIR-kameran på monteringsfästet.

## Komma igång – Lär in PIR-kameran i kontrollpanelen

* Ta bort PIR-kameran från monteringsfästet och öppna locket till batterifacket.
* Sätt i fyra AA L91 litiumbatterier i batterifacket och kontrollera att polariteten är korrekt.
* Sätt kontrollpanelen i inlärningsläge; se kontrollpanelens manual för detaljer.
* Håll testknappen intryckt i 3 sekunder tills den röda LED-lampan tänds för att skicka en lärkod. LED-lampan kommer att vara tänd i 30 sekunder, vilket indikerar att PIR-kameran är i inlärningsläge.
  * För att lära in till en batteridriven panel, efter att ha hållit testknappen intryckt i 3 sekunder, tryck testknappen igen i en sekund.
  * När du lär in till en repeater/router, tryck på testknappen en gång (istället för att hålla den intryckt i 3 sekunder) för att skicka en inlärningssignal.
* Om kontrollpanelen tar emot signalen från PIR-kameran kommer den att visa informationen. Inom 30 sekunder medan LED-lampan är tänd, välj PIR-kameran på kontrollpanelens webbsida och klicka på “**lägg till**” för att inkludera den i panelen.
* När PIR-kameran mottar bekräftelse från kontrollpanelen kommer dess LED att blinka 6 gånger för att indikera lyckad inlärning.

{% hint style="info" %}
Obs:

* Om PIR-kameran inte får bekräftelse från kontrollpanelen inom denna 30-sekundersperiod kommer LED-lampan att slockna. Håll knappen intryckt i 3 sekunder igen för att skicka en lärsignal på nytt.
* Om PIR-kameran redan finns i ett kontrollpanelsystem, ta först bort den från kontrollpanelen innan du lär in den i en annan kontrollpanel.
  {% endhint %}

#### **Gångtest**

* Efter att PIR-kameran har blivit inlärd, sätt kontrollpanelen i gångtestläge. Håll PIR-kameran på önskad plats och tryck på testknappen för att bekräfta att denna plats ligger inom kontrollpanelens signalräckvidd.

{% hint style="info" %}
Obs:

* **Gångtest** bör utföras för att bekräfta korrekt funktion och täckning av PIR-kameran.
* När du lär in PIR-kameran i en repeater/router, tryck på testknappen en gång (istället för att trycka och hålla i 3 sekunder) för att skicka en inlärningssignal.
  {% endhint %}

#### **Wi‑Fi gångtest&#x20;*****(För Wi‑Fi HaLow-modeller)***

* När kontrollpanelen sätts i gångtestläge startar även ett Wi‑Fi gångtest när testknappen trycks. PIR-kamerans gröna LED tänds när den börjar söka efter en HaLow-stödd kontrollpanel.

![](https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fy8fQy4OeZaX5MMGQ82Ii%2Fimage.png?alt=media\&token=8f02d894-0db9-4234-ae9f-0c7ae4c36861) Om en anslutning upprättas kommer den gröna LED:n att blinka snabbt under dataöverföring via Wi‑Fi, och meddelandet “HALOW OK” visas på panelens webbsida när dataöverföringen är slutförd.

![](https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F5OtVLoSJuNvnRHvCUYZ0%2Fimage.png?alt=media\&token=9aea592b-523b-4c0c-a804-41b34304bd6e) Om anslutningen misslyckas släcks den gröna LED:n.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/HlNXtJGuPRwQnLXoYGNr/Unknown%20image)

* Fortsätt med installationen när korrekt kommunikation med panelen bekräftats på den valda platsen.

## Redigera PIR-kamerans verksamhetsområde

1. Använd panelens funktion Redigera enhet för att ändra PIR-kamerans områdesinställning.
2. För enheter som kommunicerar direkt med panelen slutförs inställningen när du klickar OK.

För enheter som använder en repeater, tryck på testknappen för att sända en lärkod efter att ha ändrat områdesinställningen.

## Installation

#### Monteringsfäste   &#x20;

* PIR-kameran kan monteras antingen på en plan yta eller i ett hörn med fixeringsskruvar, plugg och monteringsfäste som medföljer.
* Monteringsfästet har två ytmontagehål och fyra hörnmonteringshål för att tillgodose olika monteringsbehov.
* För att montera PIR-kameran med monteringsfästet:
  1. Använd monteringsfästet som mall och borra 2 hål (för montage på plan yta) eller 4 hål (för montage i hörn) i väggen.
  2. Tryck in pluggarna och skruva fast monteringsfästet på väggen.
  3. Häng PIR-kameran på monteringsfästet, och **tryck den nedåt**.

{% hint style="info" %}
Obs: Se till att manipuleringsomkopplaren är helt intryckt när PIR-kameran hängs på fästet. **Ytmontering**
{% endhint %}

![Ytmontering](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/7hm7ovr7vuVgCoqqOeQX/Unknown%20image)

![Hörnmontering](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/gAoSZuXx6acFI5krOU4m/Unknown%20image)

4. Applicera stabilisatorskruven på toppen av PIR-kameran. Stabilisatorskruven har en felsäker mekanism för korrekt installation.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/FkQA7zQQzRGTydKIT2mh/Unknown%20image)

#### Roterande hållare

* En valfri roterande hållare finns tillgänglig, vilket gör att PIR-kameran kan roteras horisontellt och vertikalt.
* Hållaren erbjuder 7 vinkelgraderingar för justering. För horisontell justering anger mittkalibreringsmarkeringen 0 grader. PIR-kameran kan roteras upp till 15° åt vänster eller höger, där varje markering representerar 5°. För vertikal justering kan PIR-kameran lutas nedåt upp till 30°.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/HRKbsniJwzQvysBqSE3y/Unknown%20image)

* För att justera vinkeln, lossa **skruven för horisontell justering**eller **skruven för vertikal justering** efter behov.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/OU7cHKkpBRnVsH2dsiGc/Unknown%20image)

* För att montera den roterande hållaren:
  1. Använd de två skruvhålen på hållaren som mall och borra två hål i monteringsytan.
  2. Sätt i väggpluggarna och fäst sedan hållaren på väggpluggarna med medföljande **Torx-skruvar**.
  3. Fäst monteringsfästet på den roterande hållaren med de medföljande **skruvarna med flat huvud**.
  4. Häng PIR-kameran på monteringsfästet och tryck sedan nedåt tills den sitter fast.
  5. Dra åt stabilisatorskruven på toppen av PIR-kameran.
  6. Justera PIR-kameran till önskad vinkel och dra sedan åt justeringsskruven/arna för att säkra positionen.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/Aj5Lc9iaQztcnAE2ZF1N/Unknown%20image)

## Installationsrekommendationer

**Det rekommenderas att installera PIR-kameran på följande platser:**

* På en höjd av 2,3 meter (mätt från kamerans undersida) ovan marknivå för bästa prestanda.
* I ett hörn för bredast synfält.
* På en plats där en inkräktare normalt skulle röra sig tvärs över PIR-kamerans synfält.
* På en yta eller i ett hörn där djur inte har åtkomst.
* PIR-kameran har en detektionsräckvidd på 10 meter när den monteras 2,3 meter ovan mark.

{% hint style="warning" %}
Obs:

* Justera monteringshöjden baserat på det högsta husdjuret. Högre hundar kräver högre installation.
* När den monteras på 2,3 m har PIR-kameran en blindzon på 1 m direkt under den. Montering högre ökar blindzonen; montering lägre minskar den.
* Utför alltid ett räckviddstest efter att ha ändrat monteringshöjden.
  {% endhint %}

**VST-897EX detektionsräckvidd**

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/dpF9rlP5J3xRAWkPf72a/Unknown%20image)

***

![Husdjursvikt/höjd: 25 kg](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/K70bFlGifsMnCOr5grrx/Unknown%20image)

**Begränsningar:**

* Utsätt inte PIR-kameran helt för direkt solljus.
* Undvik stora hinder i detektionsområdet.
* Ställ den inte mot värmekällor, såsom eldar och pannor, eller installera den ovanför element.
* Försök aldrig att demontera eller modifiera enheten.
* PIR-kameran detekterar skillnader mellan det rörliga objektet och bakgrunden. Den upptäcker inte stillastående objekt.&#x20;
* Vänligen installera PIR-kameran lodrätt. Vrid den inte.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/cCEqywVfVAGyt71BCtkM/Unknown%20image)

* Undvik att installera nära föremål som rör sig i vinden, såsom träd eller hängande tvätt, eftersom detta kan blockera enhetens synfält eller orsaka falsklarm.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/eYH6Rl0zsvhbwqrctjpp/Unknown%20image)

* Rensa bort alla ljusreflekterande ytor från detektionsområdet, liksom vattenpölar.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/Vn00BU7Fk9LucFyvW7zz/Unknown%20image)

* Undvik att rikta den mot luftintag eller utblås från utomhusenheter.

<figure><img src="https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/TUcTwN1E0keH9P5TuFbl/Unknown%20image" alt=""><figcaption></figcaption></figure>
