# VESTA-427

## VESTA kabelanslutna detektorer med EOL-motstånd&#x20;

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FEa7ADmppqKsYY4AXnVGs%2Fimage.png?alt=media&#x26;token=b67b82c8-8db3-41bc-8562-deb944f596fe" alt=""><figcaption></figcaption></figure>

#### PLUG & PLAY MED VESTA

{% hint style="success" %}
Kopplingsguide med VESTA HYBRIDPANEL:&#x20;
{% endhint %}

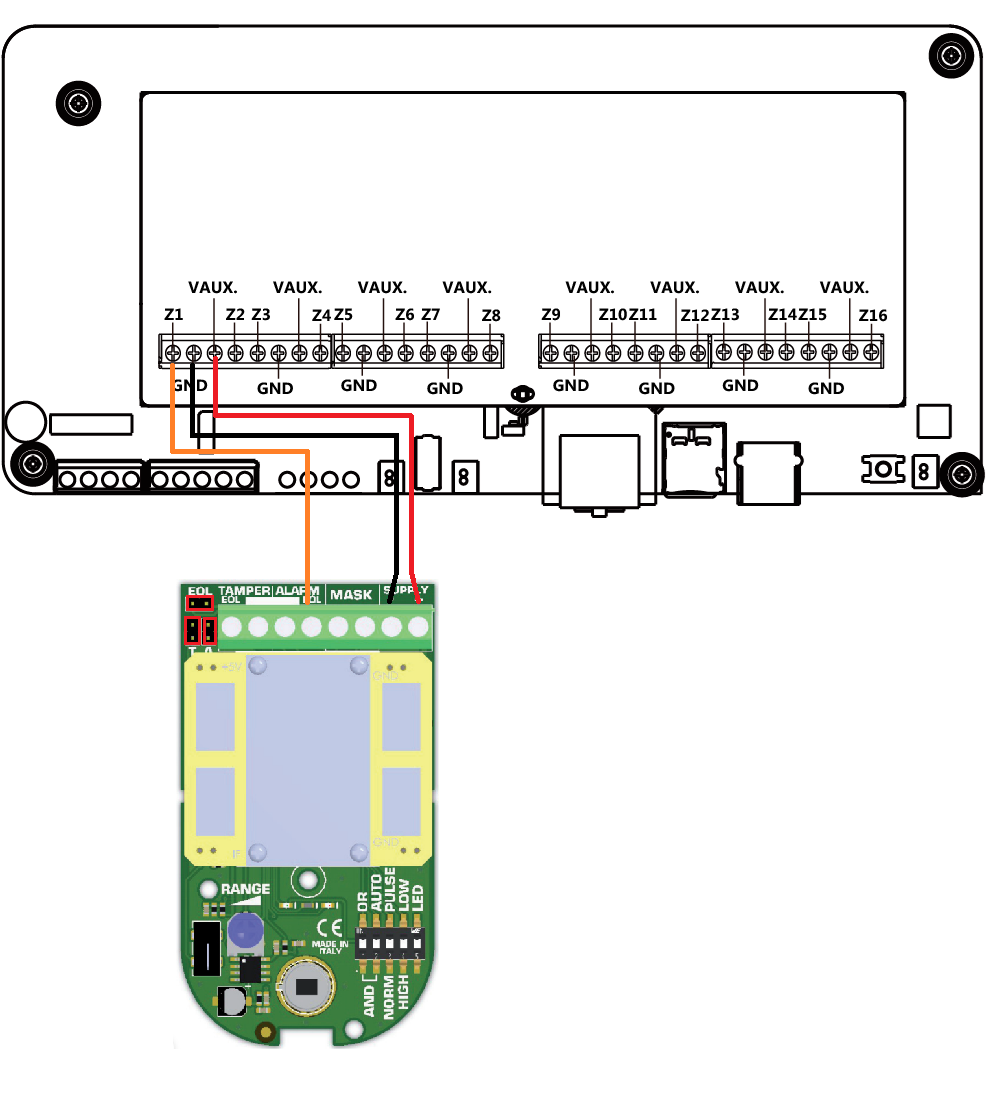

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FTe87d9VfwnoxV6fzlbC8%2Fimage.png?alt=media&#x26;token=bd9233a7-1afb-43df-93f9-908a89ee41b4" alt=""><figcaption><p>VESTA-428 sensorens ledningsschema med en hybrid VESTA-panel</p></figcaption></figure>

{% hint style="warning" %}
Se till att EOL-, T- och A-HOPPARE är på plats.
{% endhint %}

{% hint style="info" %}
OBS: Det är viktigt att ansluta panelens ZON till ALARM EOL eftersom sabotage-EOL är internt ansluten till COMMON (-).
{% endhint %}

### EN-CERTIFIKAT KATEGORI 2

{% content-ref url="certifikat/vesta-427" %}
[vesta-427](https://vesta-guide.gitbook.io/vesta-guide/svenska/certifikat/vesta-427)
{% endcontent-ref %}

### INTRODUKTION

VESTA trådbundna detektorer representerar det bästa valet för bostads- och industrinstallationer inom säkerhetssektorn. De använder endast digitala PIR-sensorer, vilket undviker den konvertering som normalt måste göras i traditionella detektorer där den analoga PIR-funken först förstärks och sedan konverteras till digitalt. Tack vare den HELT digitala tekniken är detektorn mycket mer exakt vid intrångsupptäckt och påverkas inte av störningar såsom: vitt ljus, ultraviolett ljus, temperatur, luftrörelser från värme-/kylsystem och är helt immun mot utstrålad och ledad elektromagnetisk störning. ProLine-detektorer är utrustade med linser designade av AMC och tillverkade av Fresnel Technologies, Inc. LODIFF®-teknik för linsproduktion i kombination med POLY IR®-material gör produkten av högsta kvalitet och effektivitet. Alla ProLine-detektorer är husdjursimmuna upp till 15 m, med en vinkel på 100 grader. Sensorn är utrustad med mikrovågmoduler av senaste generationen, med mycket låg bakgrundsbrus, och kan levereras med olika frekvenser i enlighet med respektive lands lagstiftning.

<table data-view="cards"><thead><tr><th></th><th></th><th></th><th data-hidden data-card-cover data-type="files"></th></tr></thead><tbody><tr><td><p><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FYmPwUY1un8PcK1PU0RDo%2Fimage.png?alt=media&#x26;token=c38b6a8f-eb9c-4367-9246-edc7fdd2b191" alt="" data-size="original"></p><p>Skydd mot vitt ljus Detektorn är digitalt filtrerad från vitt ljus.</p></td><td></td><td></td><td></td></tr><tr><td><p><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FAj0xi4y8QgucZZr2ihsB%2Fimage.png?alt=media&#x26;token=59215a7e-8cf4-4c82-8f92-4155bafb104b" alt="" data-size="original"></p><p>Fullt digital PIR Detektorn har inga analoga komponenter, den fullt digitala PIR är ansluten direkt till mikroprocessorn.</p></td><td></td><td></td><td></td></tr><tr><td><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Faoxhxa7LmQzFeBjbjfax%2Fimage.png?alt=media&#x26;token=500eeb84-0132-4645-9b3a-aa85a422b6ff" alt="" data-size="original"></td><td>Hög RFI-skydd Tack vare avsaknaden av traditionella förstärkare har detektorn mycket hög RFI-immunitet.</td><td></td><td></td></tr><tr><td><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FT6zfMNH7Y5oX2o8WguOl%2Fimage.png?alt=media&#x26;token=3dbe7a8c-a57e-4b4a-9c7a-ebb67d551548" alt="" data-size="original"></td><td>Husdjursimmunitet Alla våra detektorer är husdjursimmuna upp till 15 kg, tack vare ny linsdesign i kombination med det digitala analyssystemet.</td><td></td><td></td></tr><tr><td><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FUUygyfqeF5FwAfCZCCba%2Fimage.png?alt=media&#x26;token=2174e46a-256e-4f8e-83ec-704487e1dba4" alt="" data-size="original"></td><td>Ultraviolett stabilisering POLY IR®4 material för linser Linsmaterialet är POLY IR®. Det erbjuder den bästa kombinationen av transmissionsgrad, miljöstabilitet och färg av alla polymerer. Material tillgängliga för 8–14 mikrometerområdet i infrarött.</td><td></td><td></td></tr><tr><td><p><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FRFzRWHLxD45NIveFNoyz%2Fimage.png?alt=media&#x26;token=77d1ceeb-cf4f-47e0-80b9-90e3473a1b50" alt="" data-size="original"></p><p>LODIFF® Fresnel-linsteknik Linsmatrisen är gjord genom att lägga ihop bitar av LODIFF®-linser. Dessa linser erbjuder avsevärt förbättrad prestanda jämfört med typiska Fresnel-linser med konstant räffelbredd.</p></td><td></td><td></td><td></td></tr></tbody></table>

### INSTALLATIONSPROCEDUR

* Använd en tunn skruvmejsel, lossa skruven i botten och öppna kapslingen (se figur 1)
* Ta bort PCB:n från basen genom att bända mot ABS-stöden (se figur 2)
* Genomför knockouten i basen av kåpan vid önskad punkt för fästning (eller använd det valfria vridfästet som inte är IMQ-certifierat)
* Stans knockouten i basen och fäst en skruv mellan vägg och kåpa för bakre manipuleringsskydd (se fig.2)
* rekommenderad höjd från 1,8 m till 2,2 m
* skjut kabeln in i bakfästet och ut genom det övre hålet
* Koppla terminalerna enligt anslutningarna som visas i figuren.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fc5Jd5EDpXihM1MO9tIK0%2Fimage.png?alt=media&#x26;token=ad3c305b-97a4-4c57-904c-aaea817d6f3d" alt=""><figcaption><p>Fig. 1</p></figcaption></figure>

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FIqWCUaddYemVCpcrshRs%2Fimage.png?alt=media&#x26;token=9549108b-b5fc-4070-b823-faf229859715" alt=""><figcaption><p>Fig. 2 </p></figcaption></figure>

{% hint style="warning" %}
OBS: täck inte, delvis eller helt, detektorns synfält OBS: funktionen för husdjursimmunitet är inte IMQ-certifierad
{% endhint %}

### LED-FUNKTIONER

Under normal drift:

* <mark style="color:grön;">**GRÖNT LED**</mark>: PIR-larm
* <mark style="color:gul;">**GULT LED**</mark>: MW-larm
* <mark style="color:blå;">**BLÅTT LED**</mark>: Allmänt larm (PIR och MW)
* AM-VERSION: vid maskering blinkar LED:en som motsvarar den maskerade tekniken när larmkontakterna öppnas med MASK-kontakt AM-version (antimaskeringsversion). AM-versionen tillhandahåller en kontinuerlig självtest; vid avvikelse som varar mer än 15 sekunder kommer sensorn att rapportera följande signalering:
* SPÄNNING UTÖVER NOMINELLA TRÖSKLAR: Alternativ blinkning av gult och grönt LED med öppnad Mask-kontakt
* PIR-FEL SJÄLVTEST grönt LED blinkar med öppnad MASK-kontakt
* MW-FEL SJÄLVTEST Gult LED blinkar med öppnad MASK-kontakt

### JUSTERING OCH ANSLUTNING

Dipp 1 --> av = LED av - på = LED på\*

Dipp 2 --> av = 15 m - på = 7 m räckvidd&#x20;

Dipp 3 --> av = 1 puls - på = 2 pulser&#x20;

Dipp 4 - 5 --> AV-AV = OCH PÅ-AV = ELLER PÅ-PÅ = AUTO ELLER\*&#x20;

Trimmer Räckvidd = används endast för MW&#x20;

Hopparklämmor T - A - EOL öppna = alla kontakter fria utan motstånd&#x20;

Hopparna T - A - EOL stängda = dubbel avkänning (LARM 5,6K & SABOTAGE 5,6K)&#x20;

LARM: terminaler NC (EOL-hoppare öppen)&#x20;

Manipulering: terminaler NC (EOL-hoppare öppen)&#x20;

MASK: terminal NC (med EOL-hoppare öppen - endast för AM-version)&#x20;

BS: terminal för fjärrstyrning av LED och MW&#x20;

DT2AM + och - = MATNING: strömförsörjning 9 - 15 V DC @ 27 mA nominellt

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Faaj5armyPxR3s0vn5qYd%2Fimage.png?alt=media&#x26;token=1b9b91f6-69c3-4db9-a024-3dbda17121ab" alt=""><figcaption></figcaption></figure>

### Datablad

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FvFY26ujYiB9Y8uBFxpuN%2Fimage.png?alt=media&#x26;token=1f5ac247-5073-4546-a9f7-6889acf90273" alt=""><figcaption></figcaption></figure>
