# VESTA-422

&#x20;VST-897-IL-BUS

## Kablad PIR-rörelsesensorkamera

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FVG1FT6PggAcWTz2Bgcc7%2Fimage.png?alt=media&#x26;token=8b444cf6-2a57-4856-80e4-cdf80be9e93e" alt=""><figcaption></figcaption></figure>

### Introduktion

VST-897-BUS är en passiv infraröd (PIR) rörelsesensorkamera. Den kan skicka kablade signaler och fångade bilder (bildkvalitet upp till 1280 x 720 pixlar) över BUS till kontrollpanelen vid rörelsedetektering.

VST-897-BUS är utformad med två maskeringssensorer. Anti-maskeringsfunktionen gör det möjligt att upptäcka försök att blinda enheten genom att placera föremål i dess synfält eller genom att täcka eller måla enheten.

PIR-kameran är utformad med en detekteringsräckvidd på 9 meter när den är monterad på en höjd av 2,3–2,5 meter över marken. När funktionen för husdjursimmunitet är aktiverad och enheten är monterad med det valfria monteringsfästet B, kommer rörelsesensorkameran inte att upptäcka husdjur upp till 25 kg när den monteras på samma höjd.

Fjärrkonfiguration stöds för PIR-kameran. Förutom att justera jumperbrytarna kan användare även aktivera/inaktivera husdjursimmunitetsfunktionen och justera känsligheten hos PIR-kameran från kontrollpanelens webbsida eller Home Portal Server.

**VST-897-BUS-serien inkluderar följande modeller**:

VST-897-BUS – Kabelbunden PIR-rörelsesensorkamera med blixt-LED

VST-897-IL-BUS – Kabelbunden PIR-rörelsesensorkamera med infraröd LED

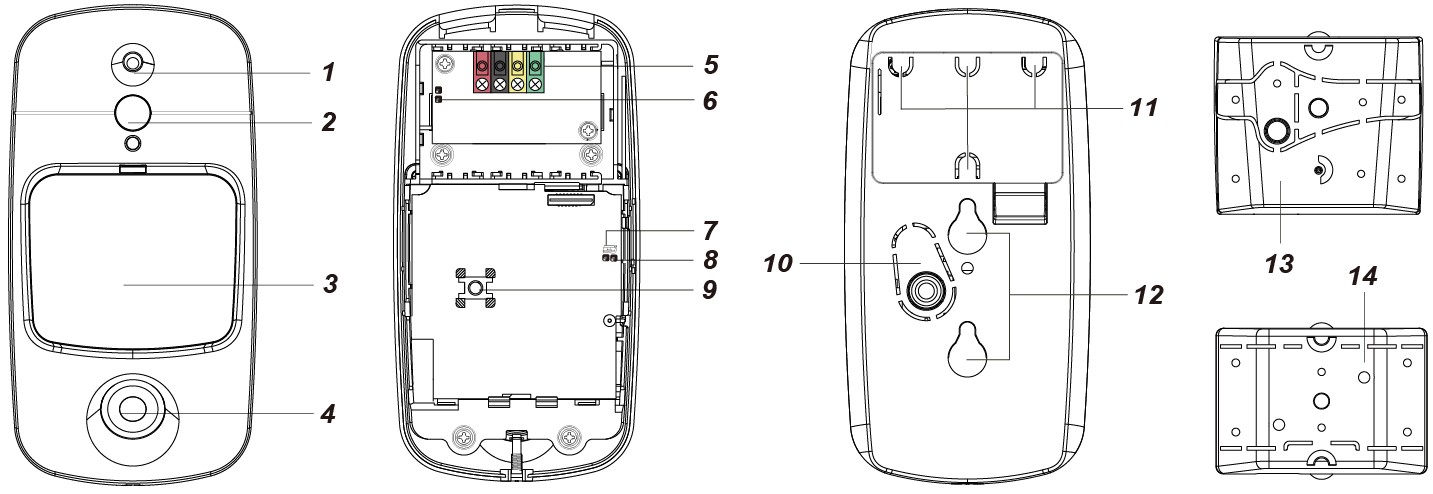

## Delaridentifiering

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FclrfC8nmgenqQsL9Tp7F%2F0.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

#### 1 Blixt-LED / Infraröd LED

Blixt-LED (för VST-897-BUS) eller infraröd LED (för VST-897-IL-BUS) ger tillräckligt med ljus för bildfångst under svagt ljus.

#### 2 Blå LED / Funktionsknapp

&#x20;    **Blå LED** (Vänligen hänvisa till ***LED-indikator*** beskrivningen nedan för detaljer)&#x20;

&#x20;    **Användning av funktionsknapp:** - Tryck på knappen en gång för att gå in i testläge i 3 minuter.

#### 3 IR-sensor&#x20;

#### 4 PIR-kameralins&#x20;

#### 5 BUS-terminal&#x20;

#### 6 Terminalmotstånds-byp brytare

På varje BUS-nätverk, aktivera terminalmotståndsbrytarna i båda ändpunkterna (de två längst bort liggande noderna) för att förhindra signalreflektion och säkerställa stabil kommunikation. Om den kabelbundna PIR-rörelsesensorkameran är en av ändpunkterna, ställ denna bypbrytare på ON.

**Hopparen på.** Aktiverar terminalmotståndet.

**Hopparen av.** Inaktiverar terminalmotståndet

\- Om bypn är OFF, är kommunikationsförmågan på normal nivå.&#x20;

\- Om bypn är ON, förbättras kommunikationsförmågan.

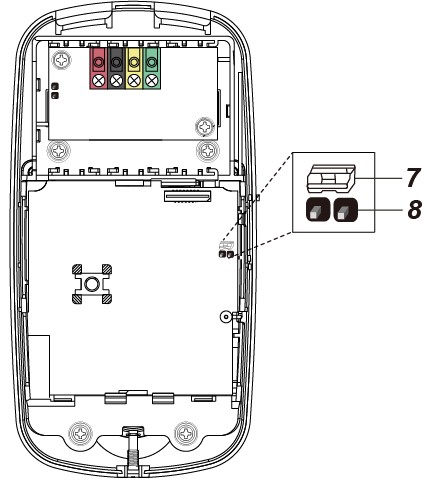

#### 7 Bytströmställare för att aktivera/inaktivera husdjursimmunitet (JP3)

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FsIBqfFOkpZ1fe3UD2jr6%2F5.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

**Jumper På** Hoppalinkningen är insatt och förbinder de två pinnarna.

**Jumper Av** Bygellänken tas bort eller  “**parkerad**” på en stift.

När inställt på PÅ är husdjursimmunitet inaktiverad (fabriksinställning).

När inställt på AV är husdjursimmunitet aktiverad.

#### 8 Känslighetsförhöjande bypn (JP4)

När inställt på PÅ är PIR:ens detektionskänslighet hög.

När inställt på AV är PIR:ens detektionskänslighet på normal nivå (fabriksinställning).

#### **9 Manipulationsbrytare**&#x20;

#### **10 Avtagbara områden för kablage**&#x20;

#### **11 Avtagbart område för manipulationsbrytare**&#x20;

#### **12 Hänghål**&#x20;

#### **13 Monteringsfäste A**

#### **14 Monteringsfäste B** (Valfri artikel, säljs separat)

## Funktioner

### LED-indikator

* Den blå LED-lampan kommer att vara tänd i 3 sekunder när PIR-kameran går in i testläge. Under testläget tänds den blå LED-lampan i 3 sekunder varje gång en rörelse upptäcks.
* Den blå LED-lampan tänds också i 3 sekunder varje gång en rörelse upptäcks när ett fel föreligger.
* Den blå LED-lampan blinkar snabbt under bildöverföring och bildfångst.
* LED:en kommer inte att blinka om PIR-kameran är normal och inte är i testläge.

### Bildtagning

* När larmsystemet är aktiverat kommer PIR-kameran att fånga 1 eller 3 larmbilder i 1280 x 720, eller 1/3/6 larmbilder i 640 x 360 eller 320 x 184 upplösning (programmerbart från kontrollpanelen) vid rörelsedetektering. Du kan också manuellt begära att PIR-kameran tar en bild via kontrollpanelen. De fångade bilderna överförs till kontrollpanelen för visuell larmverifiering.

{% hint style="warning" %}
Notera:

Om din PIR-kamera är installerad på en plats där kamerans synfält är en komplex miljö med intensivt ljus eller många färger, kommer de fångade bilderna att bli stora i filstorlek, vilket kan leda till trunkering när bilderna överförs till kontrollpanelen.
{% endhint %}

* Den blå LED-lampan blinkar snabbt under bildöverföring och bildfångst.

### ***Strömförsörjning***

När VST-897-BUS är hårdkopplad till en hybridpanel kan 13,5V strömförsörjning tillhandahållas av hybridpanelen.

### Maskeringsdetektion

* PIR-kameran har maskeringssensorer för att upptäcka försök från en inkräktare att blockera eller skymma dess synfält.
* När ett maskeringsevenemang upptäcks och maskeringsförhållandet varar i 3 minuter, skickar VST-897-BUS ett maskeringslarm till kontrollpanelen för att meddela användaren om maskeringsförhållandet.
* Efter att maskering/blockering tagits bort i 3 minuter skickar VST-897-BUS en återställningssignal till kontrollpanelen.

### Sabotageskydd

PIR-kameran är skyddad av en manipulationsbrytare som trycks in när PIR-kameran är korrekt installerad. När PIR-kameran tas bort från monteringsytan eller dess kåpa öppnas aktiveras manipulationsbrytaren och PIR-kameran skickar en manipulationsöppningssignal till panelen för att påminna användaren om tillståndet.

### ***Övervakning***

PIR-kameran genomför ett självtest periodvis genom att sända en övervakningssignal en gång var 75:e sekund.

### Testläge

* Testläget är till för att du ska kontrollera PIR-kamerans detektionsräckvidd (inte inspelningsområde).
* Tryck på funktionsknappen en gång för att gå in i testläge i 3 minuter. Den blå LED-lampan tänds i 3 sekunder.  I testläget kan du utlösa PIR-kameran för att kontrollera IR-detektionsområdet. Om PIR-kameran utlöses kommer den blå LED-lampan att tändas i 3 sekunder.

### Varning

* Ledningsdragning av PIR-kameran bör endast utföras av certifierade tekniker med rätt kunskap och utbildning i elektrisk utrustning.
* Innan installation eller något underhållsarbete, se till att strömförsörjningen från kontrollpanelen har kopplats bort.

### PIR-kamera ledningsdragning

* Innan du ansluter PIR-kameran till systembussen, var god stäng av hybridpanelens ström.
* För att underlätta kabelanslutningar är terminalblocken på varje BUS-systemmodul färgkodade.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FwgbRIBlGOARoh7FOBy1Z%2Fimage.png?alt=media&#x26;token=5e9a60cc-6c03-4032-9bfd-09c493ebb929" alt=""><figcaption></figcaption></figure>

* För optimal kommunikation på BUS-nätverket, aktivera terminalmotstånds-hopparna endast vid båda ändpunkterna (de två längst bort liggande noderna) för att förhindra signalreflektion och förbättra kommunikationsstabiliteten. Aktivera INTE hopparna på några mellanenheter i BUS — endast de två ändpunkterna ska ha dem aktiverade.

{% hint style="warning" %}
Notera:

* Den infällbara designen av BUS-terminalblock förbättrar installationshastigheten. Innan kablage kan du ta bort terminalblocken från kretskortet för enklare hantering och plugga in dem igen efter kablaget.

* Efter att terminalen dragits ur, när du installerar terminalen tillbaka på kortet, se till att installera terminalen i samma riktning för att undvika potentiella faror.
  {% endhint %}

* Det finns avtagbara områdesalternativ för kablage. Du kan lossa någon av dem från basen för att dra kablarna igenom.

* När kablarna är anslutna och plintarna är isatta i basen, placera tillbaka enheten på basen och tryck nedåt så att BUS-remsorna på basen får god kontakt med anslutningskontakten på enheten för att BUS-terminalen ska fungera.

* Felaktiga anslutningar kommer att resultera i funktionsfel eller felaktig drift. Inspektera kablaget och säkerställ korrekta anslutningar innan strömmen slås på.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FQVg4CKnGPTnZomKLoV6s%2Fimage.png?alt=media&#x26;token=72e99f04-c685-4fe2-8894-79542e59f7a1" alt=""><figcaption></figcaption></figure>

### ***Inlärning***

Följ stegen nedan för att lära in enheten i Hybridpanelen.

<table data-header-hidden><thead><tr><th width="119"></th><th></th></tr></thead><tbody><tr><td>Steg 1</td><td>Anslut enheten till panelen. Slå sedan på panelen.</td></tr><tr><td>Steg 2</td><td>På panelens webbsida, klicka ”<strong>Inlärning</strong>” för att gå in på inlärningssidan.</td></tr><tr><td>Steg 3</td><td>Klicka “<strong>Start</strong>” för att gå in i inlärningsläge.</td></tr><tr><td>Steg 4</td><td>Klicka “<strong>Lägg till</strong>” för att inkludera enheten i panelen.</td></tr><tr><td>Steg 5</td><td>Om enheten lyckas läras in i panelen visas den i avsnittet ”Inlärd enhet”.</td></tr></tbody></table>

### Identifiering

Den “**Identifiera**” funktionen används för att lokalisera en specifik BUS-enhet i det trådbundna BUS-systemet. Denna funktion är användbar för att urskilja vilken enhet som är vilken, särskilt i en stor installation där många BUS-enheter ingår.

För att lokalisera PIR-kameran i BUS-systemet:

**Steg 1** På hybridpanelens webbsida klicka på ”Identifiera” efter IR-kamerans enhetsuppgift.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FJdnW2e1FxPAyRRhNBb96%2Fimage.png?alt=media&#x26;token=73e2cd56-7e56-4d68-ae95-34d7b863d499" alt=""><figcaption></figcaption></figure>

**Steg 2** Om VST-897-BUS tar emot signalen från hybridpanelen kommer webbsidan att visa ett lyckat meddelande och VST-897-BUS:s LED-indikator kommer att blinka 10 gånger för att indikera var den är för användaren.

{% hint style="warning" %}
Notera:

Om ett timeout-meddelande visas på webbsidan betyder det att VST-897-BUS inte fick signalen från panelen.

Var god säkerställ att VST-897-BUS är korrekt ansluten till panelen inom lämpligt kablageavstånd.
{% endhint %}

### Walk Test

* För att säkerställa att PIR-kameran kan kommunicera med panelen efter inlärning, sätt kontrollpanelen i promenadtestläge och tryck på funktionsknappen på VST-897-BUS för att skicka en testsignal till panelen.
* När panelen tar emot testsignalen kommer den att pipa en gång och visa PIR-kamerans information högst upp i enhetslistan.

{% hint style="warning" %}
Notera:

Om det inte finns något svar från panelen efter att funktionsknappen tryckts betyder det att panelen inte mottog testsignalen från enheten.

Se till att VST-897-BUS är korrekt ansluten till panelen inom lämpligt kablageavstånd.
{% endhint %}

### Husdjursimmunitetsfunktion

PIR-sensorn stöder funktionen för husdjursimmunitet och kommer inte att upptäcka husdjur upp till 25 kg för att minimera felaktiga larm.

Funktionen för husdjursimmunitet kan aktiveras/inaktiveras genom att ställa bypn (JP3) läge. När bypn (JP3) är ställd på ON är husdjursimmunitet inaktiverad (fabriksinställning). När JP3 är ställd på OFF är husdjursimmunitet aktiverad. Funktionen för husdjursimmunitet kan också justeras fjärrstyrt enligt beskrivningen i ***Fjärrinställning*** avsnittet. ***Funktionen för husdjursimmunitet är endast tillgänglig när enheten är monterad med det valfria monteringsfästet B.***

### Känslighetshöjningsfunktion

Du kan använda känslighetsökaren (jumper) för att öka PIR:s detektionskänslighet. För att öka detektionskänsligheten, ställ bypn (JP4) på ON. För att behålla normal detektionskänslighet, ställ JP4 på OFF (fabriksinställning). Funktionen för känslighetsökning kan också justeras fjärrstyrt enligt beskrivningen i ***Fjärrinställning*** avsnittet.

### Fjärrinställning

* PIR-kameran stöder fjärrinställning av husdjursimmunitet och känslighet.
* När PIR-kameran slås på bestäms dess husdjursimmunitetsfunktion och känslighet av inställningarna för JP3 och JP4. Användare kan antingen justera jumperinställningarna eller fjärrändra husdjursimmunitetens och känslighetens inställningar från kontrollpanelen. Fjärrinställning kommer att åsidosätta jumperinställningarna.

**Kontrollpanelens webbsida**

1\) På panelens lokala webbsida, gå till sidan Redigera enhet och ange PIR-kamerans konfiguration i avsnittet Sensorinställning. Klicka OK för att bekräfta.

Vänligen hänvisa till tabellen nedan för konfigurationsdetaljer. Till exempel, om du vill aktivera husdjursimmunitet och ställa känslighetsnivån till hög, kan du ange 02.

| **IR-konfiguration** | **Husdjursimmunitet** | **Känslighet** |
| :------------------: | :-------------------: | :------------: |
|          00          |          Nej          |       Hög      |
|          01          |          Nej          |     Normal     |
|          02          |           Ja          |       Hög      |
|          03          |           Ja          |     Normal     |

**Home Portal-server**

1. På Home Portal Server, gå till enhetsinställningssidan, klicka på VST-897-enhetsraden och välj ”IR Configuration.”
2. Välj önskad inställning för husdjursimmunitet (aktivera/inaktivera) och känslighet (hög/normal) från rullgardinslistorna och klicka på ”Skicka” för att bekräfta och tillämpa inställningen. Den blå LED-lampan kommer att blinka två gånger snabbt.

## Installation

### Installationsriktlinje

* PIR-kameran är utformad för att monteras antingen på en plan yta eller i ett hörn med monteringsfästet.
* När PIR-kameran monteras med det valfria monteringsfästet B och funktionen för husdjursimmunitet är aktiverad, kommer den inte att upptäcka husdjur upp till 25 kg när den monteras på en höjd av 2,3–2,5 meter över marken. Vid behov kan du justera PIR-kamerans höjd enligt storleken på ditt husdjur för optimal husdjursimmun prestanda. En högre installationsplats ger ett större husdjursimmunt område, men ökar också dödzonen under PIR-kameran.

**Det rekommenderas att installera PIR-kameran på följande platser:**

* Undvik positioner eller trappor där djur kan komma in i detektionsområdet genom att klättra på möbler eller andra föremål.
* På en plats där en inkräktare normalt skulle röra sig tvärs över PIR:s synfält.  På en höjd mellan 2,3 och 2,5 meter över marken för bästa prestanda.
* I ett hörn för att ge vidast möjliga vy.
* På en plats där dess synfält inte kommer att blockeras av t.ex. gardiner, prydnader osv.
* **Begränsningar**

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FbGfA3XIdew5rtqXvpXci%2Fimage.png?alt=media&#x26;token=4d3aaaa3-66ac-4c4f-80c8-eb7a44263eda" alt=""><figcaption></figcaption></figure>

* När den är monterad med monteringsfäste A på en höjd av 2,3 till 2,5 meter, har PIR-kameran en detektionsräckvidd på 9 meter utan funktionen för husdjursimmunitet.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FyJji1WwBb7QVFW884DrD%2Fimage.png?alt=media&#x26;token=a373a6cd-1cee-41a8-90fa-e02a9fc7f28c" alt=""><figcaption></figcaption></figure>

* När den är monterad med det valfria monteringsfästet B på samma höjd, utökas detektionsräckvidden till upp till 12 meter.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FmBb7hOatSsM0zISlMFJA%2Fimage.png?alt=media&#x26;token=e579cbb0-e59b-4eb0-9d2a-031cd7edc9da" alt=""><figcaption></figcaption></figure>

### ***Montering av PIR-kameran***

* PIR-kameran är utformad för att monteras antingen på en plan yta eller i ett hörn med monteringsfäste A eller B.
* Monteringsfäste A innehåller tre yt-skruphål för att fästa enheten på en plan yta och fyra hörnskruphål för att fästa den i ett hörn.

{% hint style="warning" %}
Notera:

*För att förhindra falska maskeringslarm, säkerställ att det finns **minst 20 centimeters fritt utrymme** över enheten till taket och under enheten till något föremål.*
{% endhint %}

* **Yt-/hörnmontering med monteringsfäste A**

Monteringsfäste A har en A-formad profil sett från sidan och bör installeras upp och ner.

När den är installerad kommer PIR-kameran att vara lutad i en tio graders vinkel. Fästet har **tre** skruphål för ytmontering.

1. Använd de tre yt-skruphålen som mall och borra monteringshål. För hörnmontering, använd de fyra hörnskruphålen som mall.
2. Sätt i medföljande väggplugg.
3. Skruva fast monteringsfästet på väggpluggarna.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FiEAVskSTRVy5qyKtQuHS%2Fimage.png?alt=media&#x26;token=cb6d7283-5633-4502-a19a-7218c1ef16df" alt=""><figcaption></figcaption></figure>

4. Skruva loss bottenfästskruven och lossa enhetskåpan från dess bas.
5. Dra BUS-kabeln genom ett avtagbart område för kablage och stäng batterifacket.
6. Kroka PIR-kamerans bas på monteringsfäste A och tryck nedåt.

{% hint style="warning" %}
Notera:

Se till att PIR-kameran är ordentligt krokad på monteringsfästet så att manipulationsbrytaren är helt intryckt.
{% endhint %}

7. Fäst basen på monteringsfäste A med stabiliseringsskruven.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FJEKPaQUwalTo9dyQ1hNq%2Fimage.png?alt=media&#x26;token=e710e5b0-7179-4b79-a544-f3a9a9de8a2d" alt=""><figcaption></figcaption></figure>

8. Fäst den övre delen av enhetskåpan vid basen och knäpp sedan fast den nedre delen.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FrgH9ZF9pL9Wx6MndWAWm%2Fimage.png?alt=media&#x26;token=ff207616-96d2-4312-b744-e5212366f1bc" alt=""><figcaption></figcaption></figure>

9. Dra åt bottenfästskruven.

* **Yt-/hörnmontering med det valfria monteringsfästet B** Monteringsfäste B har **två** yt-skruphål.
  1. Använd de två yt-skruphålen som mall och borra monteringshål.

För hörnmontering, använd de fyra hörnskruphålen som mall.

1. Sätt i medföljande väggplugg.
2. Skruva fast monteringsfästet på väggpluggarna.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fn468fAvFpjY7yAji3AsW%2Fimage.png?alt=media&#x26;token=55fd79ce-7f02-42d3-9c2c-36ab6fd2b997" alt=""><figcaption></figcaption></figure>

4. Skruva loss bottenfästskruven och lossa enhetskåpan från dess bas.
5. Dra BUS-kabeln genom ett avtagbart område för kablage och stäng batterifacket.
6. Kroka PIR-kamerans bas på monteringsfäste B och tryck nedåt.

{% hint style="warning" %}
Notera:

Se till att PIR-kameran är ordentligt krokad på monteringsfästet så att manipulationsbrytaren är helt intryckt.
{% endhint %}

7. Fäst basen på monteringsfäste B med stabiliseringsskruven.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fb4VCFD6T3EAa5fGsv52u%2Fimage.png?alt=media&#x26;token=8a7284ee-53cf-46a3-9e2b-0b6ac67bd2c7" alt=""><figcaption></figcaption></figure>

8. Fäst den övre delen av enhetskåpan vid basen och knäpp sedan fast den nedre delen.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fh0MHebm80zpJnPV4EMYL%2Fimage.png?alt=media&#x26;token=a85cf265-90f9-4054-8217-10e8380566a1" alt=""><figcaption></figcaption></figure>

9. Dra åt bottenfästskruven.
