# VESTA-370

&#x20;**VST-894-IL**

## **Utomhus PIR-rörelsesensorkamera**&#x20;

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FDLjwDejXdq53uJ7lGVtV%2Fimage.png?alt=media&#x26;token=f5dc3e51-2337-4a24-a547-50380eb67c6e" alt=""><figcaption></figcaption></figure>

VST-894 är en utomhus passiv infraröd (PIR) rörelsesensorkamera. Den kan skicka trådlösa signaler och fångade bilder (bildkvalitet upp till 1280 x 720 pixlar) till kontrollpanelen vid rörelsedetektering.

Med nattbelysningsfunktion, UV-beständig kapsling och vattentålighet enligt IPX5-standard är VST-894 idealisk för trädgårdar, gräsmattor, grindar, utomhuskorridorer och hallar.

Utomhus-PIR-kameran är designad för att ge ett typiskt detektionsområde på 12 meter med 90 graders bredd. Den flexibla PIR-avståndsgränsen är justerbar i 5 nivåer (12M, 8,5M, 6M, 3,5M, 2,5M); rekommenderad monteringshöjd är 0,8–1,2M. Med husdjursimmunitet kan PIR-kameran förhindra falskalarm orsakade av husdjur eller små till medelstora djur (upp till 25 kg).

Dessutom är VST-894 utformad med en digital närhetsdetektor. Anti-masking-funktionen gör det möjligt att upptäcka försök att blända detektorn genom att placera föremål i dess synfält.

VST-894 är också kompatibel med Climax Repeater RP-29/Router RMB-29, vilket ytterligare kan utöka RF-kommunikationsområdet till svårtillgängliga områden.

**VST-894-serien inkluderar följande modeller**:

VST-894 – PIR-rörelsesensorkamera med blixt-LED

VST-894-IL – PIR-rörelsesensorkamera med infraröd LED

## Identifiera delarna

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FJ4gDKgJX7dHse1TrK28Y%2Fimage.png?alt=media&#x26;token=6eeed644-20fc-401f-befa-eedada5bcc48" alt=""><figcaption></figcaption></figure>

1 PIR-kameralins&#x20;

2 Blixt-LED / Infraröd LED

Blixt-LED (VST-894) eller infraröd LED (VST-894-IL) ger tillräckligt med ljus för bildtagning i svagt ljus.

**3 IR-LED-indikator (röd)**&#x20;

**4 IR-sensor**

Sensorn är avsedd att upptäcka rörliga objekt.

5. **Främre sabotageskydd**

Det främre sabotageskyddet trycks in när kameraansiktets lock är korrekt installerat.

6. **Skala för justering av kamera vinkel**
7. &#x20; **Dip-switchblock**
8. &#x20; **Strötingsjusteringsomkopplare**
9. &#x20; **Skala för justering av IR-vinkel**
10. &#x20; **Sabotageskydd för IR-lockenhet**

Sabotageskyddet för IR-lockenheten trycks in när IR-lockenheten är korrekt stängd.

11 PIR-känslighetsväljare&#x20;

12 Test- och inlärningsknapp

* Håll knappen nedtryckt i 3 sekunder för att skicka en inlärningskod, och släpp sedan knappen när VST-894 LED-indikator (röd) tänds.
* Tryck på knappen en gång för att skicka en inlärningskod till repeatern/routern.

13 Batterifack

&#x20;14 Bakre sabotageskydd

Den bakre sabotageskyddsbrytaren trycks in när PIR-kameran är korrekt monterad på fästöglan. **15 VST-894 LED-indikator (röd)**

**16 Krokhål**

&#x20;**17 Krokar**

&#x20;**18 Övre stabiliseringsskruvhål**

&#x20;**19 Nedre stabiliseringsskruvar**

### LED-indikator

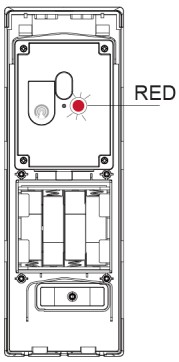

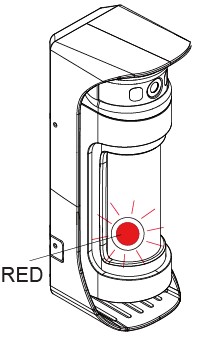

**IR-LED (röd)**

* LED-indikatorn kan aktiveras/inaktiveras genom att ställa DIP VST-894 LED-indikator IR LED-indikatoromkopplare1 i rätt position eller styras fjärrstyrt från panelen. Se ***DIP-switchinställningar*** och ***Fjärrinställningar*** avsnittet för detaljer.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F1phi44ijQHuIVFPjQdwB%2F2.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FdWLhYCI7dRq3PNE2m9mI%2F3.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

* När den är inaktiverad aktiveras inte LED förutom under uppvärmning och testläge.
* När den är aktiverad tänds LED enligt detektorns status. - **Uppvärmning:** den röda LED:n blinkar i 60 sekunder.
  * **IR-rörelsedetektering:** den röda LED:n lyser i 2 sekunder.
  * **Maskningsdetektion:** den röda LED:n blinkar 3 gånger och upprepar tills maskningsförhållandet är undanröjt. **VST-894 LED-indikator (röd)**
* LED-lampan är PÅ när PIR-kameran är i inlärningsläge.
* När PIR‑kameran mottagit bekräftelse från kontrollpanelen kommer PIR‑kamerans LED att blinka 6 gånger och sedan slockna för att indikera lyckad inlärning.

### Batteri

* PIR-kameran använder fyra AA L91 litiumbatterier som strömkälla.
* PIR-kamerans batterinivå rapporteras till kontrollpanelen tillsammans med överföring av regelbundna övervakningssignaler
* PIR-kameran har detektion för låg batterispänning. När låg batterinivå upptäcks skickas en låg batterisignal till kontrollpanelen.

**För att byta batterier:**

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FdBbqsJfXfXKOK3p1OTfq%2F4.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

**Steg 1** Ta bort PIR-kameran från fästet.

**Steg 2** Lossa de 4 skruvarna på batterifacket och öppna locket.

**Steg 3** Ta bort de gamla batterierna och tryck på testknappen två gånger för att helt tömma den kvarvarande energin.

**Steg 4** Sätt i fyra nya AA L91 litiumbatterier.

**Steg 5** Tryck på testknappen en gång. En normal batterisignal kommer att skickas till kontrollpanelen.

**Steg 6** Skruva tillbaka locket på batterifacket.

**Steg 7** Kroka tillbaka PIR-kameran på fästet.

### Sabotageskydd

* PIR-kameran är skyddad mot försök att öppna kameralocket, IR-lockenheten, att avlägsna enheten från sitt fäste eller att med våld ta bort hela enheten från monteringsplatsen.
* Om PIR-kameran upptäcker ett sabotageförhållande såsom öppning av kameralocket, öppning av IR-lockenheten eller borttagning av enheten, skickas en sabotagesignal till kontrollpanelen för att varna användaren om tillståndet.

### Tillsynssignal

* Efter installation kommer PIR-kameran automatiskt att skicka övervakningssignaler periodiskt till kontrollpanelen med slumpmässiga intervall på 15–18 minuter.
* Om kontrollpanelen inte har mottagit signalen från PIR-kameran under den förinställda tidsperioden, kommer kontrollpanelen att visa på sin skärm att den specifika PIR-kameran upplever ett problem med avsaknad av signal.

### Bildtagning

När larmsystemet är aktiverat kommer PIR-kameran att ta 1, 3 eller 6 larmbilder i upplösningar på 640 x 360, 320 x 184 eller 1280 x 720 pixlar (programmerbart från kontrollpanelen) vid rörelsedetektering. Du kan också manuellt begära att PIR-kameran tar en bild via kontrollpanelen. De fångade bilderna överförs till kontrollpanelen för visuell larmverifiering.

{% hint style="warning" %}
Notera:

&#x20;Om din PIR-kamera är installerad på en plats där kamerans synfält är en komplex miljö med starkt ljus eller många färger, kommer de tagna bilderna att bli stora i filstorlek, vilket kan leda till trunkering när bilderna överförs till kontrollpanelen.
{% endhint %}

### Vilotimer

* PIR-kameran har en automatisk "vilotid" på 5 sekunder eller 120 sekunder (standard) för energibesparing. Vilotidern kan programmeras med DIP-switch 3 eller justeras fjärrstyrt från kontrollpanelen. Se ***DIP-switchinställningar*** och ***Fjärrinställningar*** avsnitten för detaljer.
* Även om det finns kontinuerliga rörelsedetektioner genereras larmet endast en gång under vilotidsperioden för att spara batteriets livslängd.

### Anti-masking

* PIR-kameran har en digital närhetsdetektor som kan upptäcka varje maskningsförsök (blockering) av en inkräktare. Anti-masking-funktionen kan slås på (standard) eller av genom att ställa DIP-switch 4 eller styras fjärrstyrt från panelen. Se ***DIP-switchinställningar*** och ***Fjärrinställningar*** avsnitten för detaljer.
* I normalt driftläge, när en maskningshändelse upptäcks och maskningsförhållandet varar i 3 minuter, skickar VST-894 ett maskningslarm till kontrollpanelen för att meddela användaren om maskningsförhållandet.

### PIR-känslighet

PIR-känsligheten kan ställas in på Hög, Mellan (standard) eller Låg med PIR-känslighetsväljaren eller programmeras fjärrstyrt från kontrollpanelen. Se ***DIP-switchinställningar & PIR-känslighetsinställning*** och ***Fjärrinställningar*** avsnitten för detaljer.

### Uppvärmningsperiod

* PIR-kameran värms upp i upp till 60 sekunder när den sätts på.
* IR-röda LED:n kommer att fortsätta blinka; PIR-kameran aktiveras inte under uppvärmningsperioden.

### Lokal inställning

För att justera PIR-kamerans inställningar lokalt behöver du ta bort lockenheten för att få åtkomst till lokala strömbrytare eller väljare. Följ stegen nedan för att fortsätta.

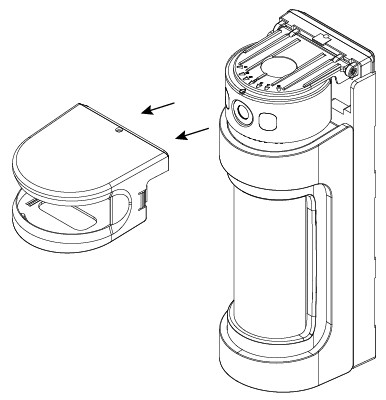

1\) Ta bort kameralocket.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F9Faq92w8dhuaLQOxbMve%2F5.jpeg?alt=media" alt=""><figcaption><p>Ta bort kameralocket.</p></figcaption></figure>

2\) Lyft kameramodulen från båg-sidan.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F3TXudmIS8Hdb5jyqWnol%2F7.jpeg?alt=media" alt=""><figcaption><p>Lyft kameramodulen från båg-sidan.</p></figcaption></figure>

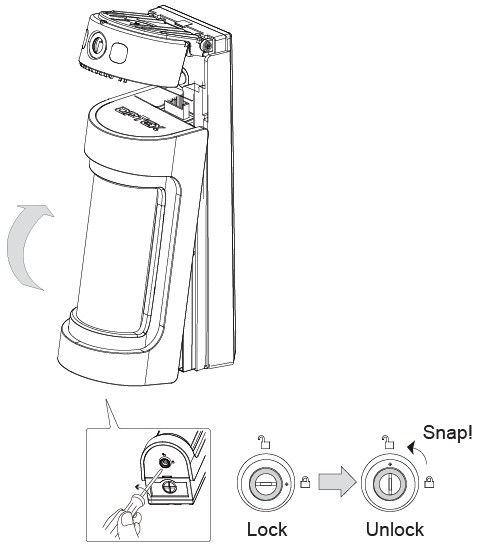

3\) Lås upp bottenlåset och ta bort lockenheten.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FYOeMPlUDAhVRqCeMzAqe%2F6.jpeg?alt=media" alt=""><figcaption><p>Lås upp bottenlåset och ta bort lockenheten.</p></figcaption></figure>

#### Justering av PIR-område riktning & kamerariktning

* Vinklarna för både kameramodulen och IR-sensorn kan justeras i 7 nivåer från A till G.
* Kamerans vinkel och PIR-sensorns vinkel måste vara konsekventa för att säkerställa optimal täckning. Till exempel, om du ställer PIR-sensorns vinkel till nivå A, ställ även kamerans vinkel till nivå A.

*\<OBS>*

{% hint style="warning" %}
Notera:

Justera inte kameramodulen när den är lyft. Justera kameramodulen endast när den är i normalt driftläge.
{% endhint %}

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FF01xoc7cR2ujVXx70f6h%2F8.png?alt=media" alt=""><figcaption></figcaption></figure>

![](https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FVBPqBbs9XQLYDsYy5cgF%2F9.png?alt=media)

#### Justering av PIR-detektionens längd

PIR-avståndsgränsen kan justeras i 5 nivåer (2,5 till 12 m).

![](https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F1TVkCxt9bVcVZyEtLVWB%2F10.png?alt=media)

#### DIP-switchinställningar & PIR-känslighetsinställning

* Funktionerna för varje DIP-switch och PIR-känslighetsväljaren listas i tabellerna nedan. Efter att DIP-switch- och PIR-känslighetsinställningar ändrats, ta ut batterierna och sätt sedan tillbaka dem för att slå på PIR-kameran. Enheten kommer att fungera med de nya inställningarna efter omstart.
* Observera att LED, anti-masking, vilotid och PIR-känslighet också kan programmeras fjärrstyrt från kontrollpanelen. Inställning via panelen kommer att skriva över DIP-switchinställningarna. (Se ***Fjärrinställningar*** för detaljer.)

{% hint style="warning" %}
Notera:

Vänligen ***GÖR INTE*** ändra standardinställningen för Dip Switch 2 (N.C.).
{% endhint %}

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fbh3DRI2sQVHlgYZS0RTQ%2F11.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

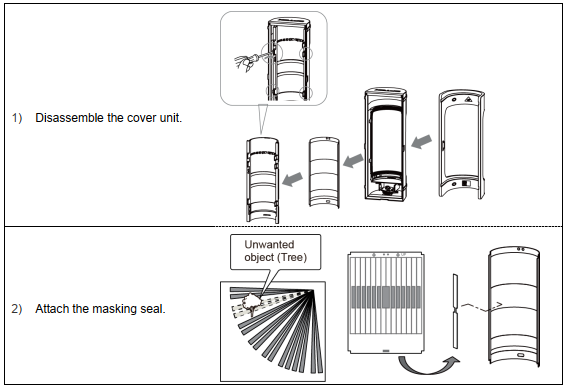

### Maskning av PIR-område

PIR-kameran levereras med en maskningstejp för att ignorera specifika områden som antingen inte behöver säkras eller kan orsaka falska eller störande larm, såsom ett svajande träd i full lövverk.  För att maskera ett specifikt område:

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FHpQhEm0fI32d1evvQwxX%2Fimage.png?alt=media&#x26;token=312f45c6-6c0f-4158-b4fc-7f2d4c58ca62" alt=""><figcaption></figcaption></figure>

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fyy7q47D2MH9saTSDIg7o%2Fimage.png?alt=media&#x26;token=7d3ad4b1-3f8d-4833-a0f8-c570ef318dd6" alt=""><figcaption></figcaption></figure>

### Testläge

Testläge bör genomföras för att bekräfta korrekt funktion och täckning av PIR-kameran.

I testläge är vilotid avstängd och LED-indikatorn tänds för att indikera detektionsstatus.

* Stäng lockenheten, "TESTLÄGE" startar automatiskt.

![](https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F5UwaDmBdiEic7mAvlySh%2F15.jpeg?alt=media)

* Kontrollera om LED tänds i 2 sekunder när det avsedda objektet upptäcks.

![](https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FzmPQCeNZTmWWjquoiYIY%2F16.jpeg?alt=media)

* "TESTLÄGE" upphör 3 minuter efter att lockenheten stängts, med IR-röd LED som blinkar i 5 sekunder.

### Kom igång – Lära in PIR-kameran i kontrollpanelen

* Sätt i fyra AA L91 litiumbatterier i batterihållaren för att slå på PIR-kameran och se till att polariteten är korrekt.
* PIR-kameran börjar värmas upp och blinkar med sin IR-röda LED i 60 sekunder. Vänta tills uppvärmningsprocessen är klar.
* Sätt kontrollpanelen i inlärningsläge; se kontrollpanelens manual för detaljer.
* Håll in Test-knappen i 3 sekunder för att skicka en inlärningskod och släpp sedan knappen när VST-894:s röda LED tänds. LED:n kommer att vara tänd i högst 20 sekunder och indikerar att PIR-kameran är i inlärningsläge.
* Om kontrollpanelen tar emot signalen från PIR-kameran visas informationen i enlighet därmed. Inom 20 sekunder medan PIR-kamerans LED är tänd, välj PIR-kameran på kontrollpanelens webbsida och klicka “**lägg till**” för att inkludera den i panelen. Se kontrollpanelens manual för detaljer.
* När PIR-kameran mottar bekräftelse från kontrollpanelen, blinkar VST-894:s röda LED 6 gånger och slocknar sedan för att indikera lyckad inlärning.
* Efter att PIR-kameran har lärts in, sätt kontrollpanelen i Walk Test-läge. Håll PIR-kameran på önskad plats och tryck på Test-knappen för att bekräfta om denna plats är inom kontrollpanelens signalområde.

{% hint style="warning" %}
Notera:

* Efter att Test-knappen hållits ned i 3 sekunder kommer PIR-kamerans LED att vara på i 20 sekunder. Om PIR-kameran inte får bekräftelse från kontrollpanelen inom denna 20-sekundersperiod slocknar LED:n. Test-knappen måste hållas ned i 3 sekunder igen för att skicka en inlärningskod på nytt.
* Om PIR-kameran redan finns i ett kontrollpanelssystem måste du först ta bort PIR-kameran från kontrollpanelen innan du kan lära in den i en annan kontrollpanel.
* När du lär in PIR-kameran i en repeater/router, tryck på Test-knappen en gång (istället för att trycka och hålla i 3 sekunder) för att skicka en inlärningskod.
  {% endhint %}

### Redigera enhetsens driftområde

1. Använd funktionen "Redigera enhet" på panelens webbsida för att ändra områdesinställningen.
2. För enheten som kommunicerar direkt med panelen är inställningen klar efter att du klickat OK.

För enheten som använder en repeater, håll ned Test-knappen i 3 sekunder på PIR-kameran för att skicka en signal till panelen och släpp sedan knappen när VST-894:s LED tänds.

### Fjärrinställningar

* PIR-kameran stöder fjärrinställningar av PIR-känslighet, anti-masking, vilotid och LED från kontrollpanelen.
* När PIR-kameran är påslagen bestäms dess PIR-känslighet, anti-masking, vilotid och LED av DIP-switchinställningarna. (Se **DIP-switchinställningar** för detaljer.) Användare kan ändra inställningarna antingen genom att justera DIP-switcharna eller programmera från panelen fjärrstyrt. Inställning via panelen kommer att skriva över DIP-switchinställningarna.

**Kontrollpanelens webbsida**

1. På panelens lokala webbsida, gå till sidan Redigera enhet och ange IR-konfigurationsvärdet i avsnittet Sensorinställning. Klicka OK för att bekräfta. Se tabellen nedan för konfigurationsdetaljer. Till exempel, om du vill ställa PIR-känslighet till låg, stänga av LED, ställa vilotiden till 120 sekunder och inaktivera anti-masking-funktionen, kan du ange 00.
2. Tryck på Test-knappen en gång på PIR-kameran för att skicka en signal till kontrollpanelen så att de nya inställningarna tillämpas omedelbart. Om knappen inte trycks in kommer de nya inställningarna att tillämpas vid nästa signalförsändelse, dvs. vid överföring av övervakningssignaler eller PIR-larmsignaler.

| **IR-konfiguration** | **PIR-känslighet** | **LED** | **Vilotid (T)** | **Anti-masking (A)** |
| -------------------- | ------------------ | ------- | --------------- | -------------------- |
| 00                   | Låg                | Av      | 120 sekunder    | Inaktivera           |
| 01                   | Låg                | På      | 120 sekunder    | Inaktivera           |
| 02                   | Låg                | Av      | 5 sekunder      | Inaktivera           |
| 03                   | Låg                | På      | 5 sekunder      | Inaktivera           |
| 04                   | Låg                | Av      | 120 sekunder    | Aktivera             |
| 05                   | Låg                | På      | 120 sekunder    | Aktivera             |
| 06                   | Låg                | Av      | 5 sekunder      | Aktivera             |
| 07                   | Låg                | På      | 5 sekunder      | Aktivera             |
| 40                   | Mellan             | Av      | 120 sekunder    | Inaktivera           |
| 41                   | Mellan             | På      | 120 sekunder    | Inaktivera           |
| 42                   | Mellan             | Av      | 5 sekunder      | Inaktivera           |
| 43                   | Mellan             | På      | 5 sekunder      | Inaktivera           |
| 44                   | Mellan             | Av      | 120 sekunder    | Aktivera             |
| 45                   | Mellan             | På      | 120 sekunder    | Aktivera             |
| 46                   | Mellan             | Av      | 5 sekunder      | Aktivera             |
| 47                   | Mellan             | På      | 5 sekunder      | Aktivera             |
| 80                   | Hög                | Av      | 120 sekunder    | Inaktivera           |
| 81                   | Hög                | På      | 120 sekunder    | Inaktivera           |
| 82                   | Hög                | Av      | 5 sekunder      | Inaktivera           |
| 83                   | Hög                | På      | 5 sekunder      | Inaktivera           |
| 84                   | Hög                | Av      | 120 sekunder    | Aktivera             |
| 85                   | Hög                | På      | 120 sekunder    | Aktivera             |
| 86                   | Hög                | Av      | 5 sekunder      | Aktivera             |
| 87                   | Hög                | På      | 5 sekunder      | Aktivera             |

### Monterings- och installationsmetod

**Innan du fortsätter för att montera VST-894 (valfritt steg):**

1. Sätt ihop PIR-kameran och dra åt den platta övre fixeringsskruven.

![](https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FsYeF3vGruuWiFA3NIwAk%2F17.jpeg?alt=media)

2. Rikta bågdelen av Mylar-tejpen mot bågdelen på botten av VST-894; applicera Mylar-tejpen på botten för att ge starkare hållning och fixering.

![](https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FwSYpVsOhFouW9FJGAKsn%2F18.jpeg?alt=media)

3. Böj Mylar-tejpen längs den rundade kanten på VST-894 till dess baksida.

![](https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FqKIJRwv9ZRXkZu52Ds50%2F19.jpeg?alt=media) ![](https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FURjN0GgrzWUq6LkLwqil%2F20.jpeg?alt=media)

**Montering med monteringsfästet:**

* PIR-kameran är designad för att monteras antingen på en plan yta eller i ett hörn med medföljande fixeringsskruvar och plugg.
* Monteringsfästet har genomslag, där plasten är tunnare och kan brytas för monteringsändamål. Tre genomslag är för ytfästning och fyra genomslag är för hörnfästning som visas på bilden.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F8pLj4m0Svy5eIR2BUYfH%2Fimage.png?alt=media&#x26;token=dd6a2a89-a424-482e-a81e-294d20ecca45" alt=""><figcaption></figcaption></figure>

1. För ytfästning, använd monteringsfästet som mall för att borra 3 hål i väggen där den ska monteras. För hörnfästning, borra 4 hål i väggen.
2. Tryck in plugg om PIR-kameran ska monteras på puts eller tegel.
3. Skruva fast monteringsfästet på väggen.
4. Kroka PIR-kameran på monteringsfästet och tryck nedåt tills du hör ett klickljud.

{% hint style="warning" %}
Notera:

Se till att PIR-kameran är korrekt krokad på monteringsfästet så att den bakre sabotageskyddsbrytaren är fullt intryckt.
{% endhint %}

**Ytmontering**

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F93XruohfcB07R3czUWuP%2Fimage.png?alt=media&#x26;token=4b565180-a765-4450-b485-3fd9994c5558" alt=""><figcaption></figcaption></figure>

**Hörnmontering**

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fp6Ogj6xsBdUHqnkiR7RN%2Fimage.png?alt=media&#x26;token=998471e9-6b7f-4e69-88bc-a7cfe8416155" alt=""><figcaption></figcaption></figure>

5. **(Valfritt steg)** På toppen av PIR-kameran, montera stabiliseringsskruven i den avsedda sockeln och skruva dem in i monteringsfästet. Fäst de två nedre stabiliseringsskruvarna i botten av monteringsfästet in i botten av VST-894 för att säkra enheten ordentligt mot fästet.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FigxiYFPy4PkHCRvytdVy%2Fimage.png?alt=media&#x26;token=fcca4e19-87b8-42b6-952c-e1724ea9814e" alt=""><figcaption></figcaption></figure>

### Installationsrekommendationer

**Det rekommenderas att installera PIR-kameran på följande platser:**

* På en höjd av 0,8 till 1,2 m ovan marknivå, där en inkräktare normalt skulle röra sig tvärs kamerans synfält.
* När den är installerad i ett hörn (45 grader) rekommenderas PIR- och kameravinklar nivå C/D/E, där nivå D ger bäst kvalitet.
* När den är installerad plant (0 grader) fungerar alla 7 vinklar (A/B/C/D/E/F/G) bra.
* Nedan är områdesdiagrammet för horisontell position D.
* PIR-kameran har en maximal detektionsräckvidd på 12 meter med 90 graders bredd.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F24jjHPeYdclT16e90zh1%2Fimage.png?alt=media&#x26;token=f8b0e750-149c-4af2-9d4e-6da0b3e4fc71" alt=""><figcaption></figcaption></figure>

**Begränsningar:**

* Exponera inte PIR-kameran helt för direkt solljus.
* Undvik stora hinder i detektionsområdet.
* Peka inte direkt mot värmekällor, såsom eldar och pannor, eller installera ovanför radiatorer.
* Försök aldrig att demontera eller modifiera enheten.
* Installera PIR-kameran rak. Vrid eller luta den inte.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FyhTWk6kJWmQXd6pROR6H%2Fimage.png?alt=media&#x26;token=d3bf5d92-1d21-4cc4-be82-8dc85dd0bd9b" alt=""><figcaption></figcaption></figure>

* Installera inte rörelsesensorkameran på platser där föremål som träd och tvätt rör sig i vinden, vilket kan blockera kamerans synfält.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FPqyKmq4Dv3Y5SHNdbgAI%2Fimage.png?alt=media&#x26;token=dc38e96b-d8ef-4d5e-970c-b19a33cae8b0" alt=""><figcaption></figcaption></figure>

* Rensa alla ljusreflekterande ytor från detektionsområdet, liksom vattenpölar.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FTXwSUUs2phlV0LFSz0Bh%2Fimage.png?alt=media&#x26;token=005b6df9-85e6-4c30-b32d-98d7ef344065" alt=""><figcaption></figcaption></figure>

* Undvik att rikta mot utomhunenhetens inlopps- eller utlopp luftflödesvägar.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FeVsd0gT6C9XrcYf2q7AO%2Fimage.png?alt=media&#x26;token=a3e28480-289b-41c7-8792-20f2d42e04de" alt=""><figcaption></figcaption></figure>
