VST-892EX-BUS
BUS Trådbunden Utomhus PIR Rörelsesensor Kamera
VST-892EX-BUS är en trådbunden utomhus passiv infraröd (PIR) rörelsesensorkamera. Den kan skicka trådbundna signaler och tagna bilder (bildkvalitet upp till 640 x 480 pixlar) över BUS till kontrollpanelen vid rörelsedetektering.
Med nattbelysningsfunktion, ett UV-beständigt hölje och vattentäthet enligt IPX6-standard är VST-892EX-BUS idealisk för bakgårdar, gräsmattor, grindar, utomhuskorridorer och hallar.
Utomhus-PIR-kameran är utformad med ett typiskt detektionsområde på 10 meter när den monteras på en höjd av 2,3 meter över marken. Den erbjuder husdjursimmunitet för husdjur upp till 60 kilo med tre valbara känslighetsnivåer för att anpassa sig till olika miljöer.
Dessutom är VST-892EX-BUS utrustad med en digital närhetsdetektor. Anti-masking-funktionen möjliggör upptäckt av försök att blinda detektorn genom att placera föremål i dess synfält.
Fjärrkonfiguration stöds för PIR-rörelsesensorkameran. Förutom att justera DIP-switcharna kan användare också aktivera/inaktivera dubbelknackfunktionen och husdjursimmunitet samt justera PIR-kamerans känslighet från kontrollpanelens webbsida eller Home Portal Server.

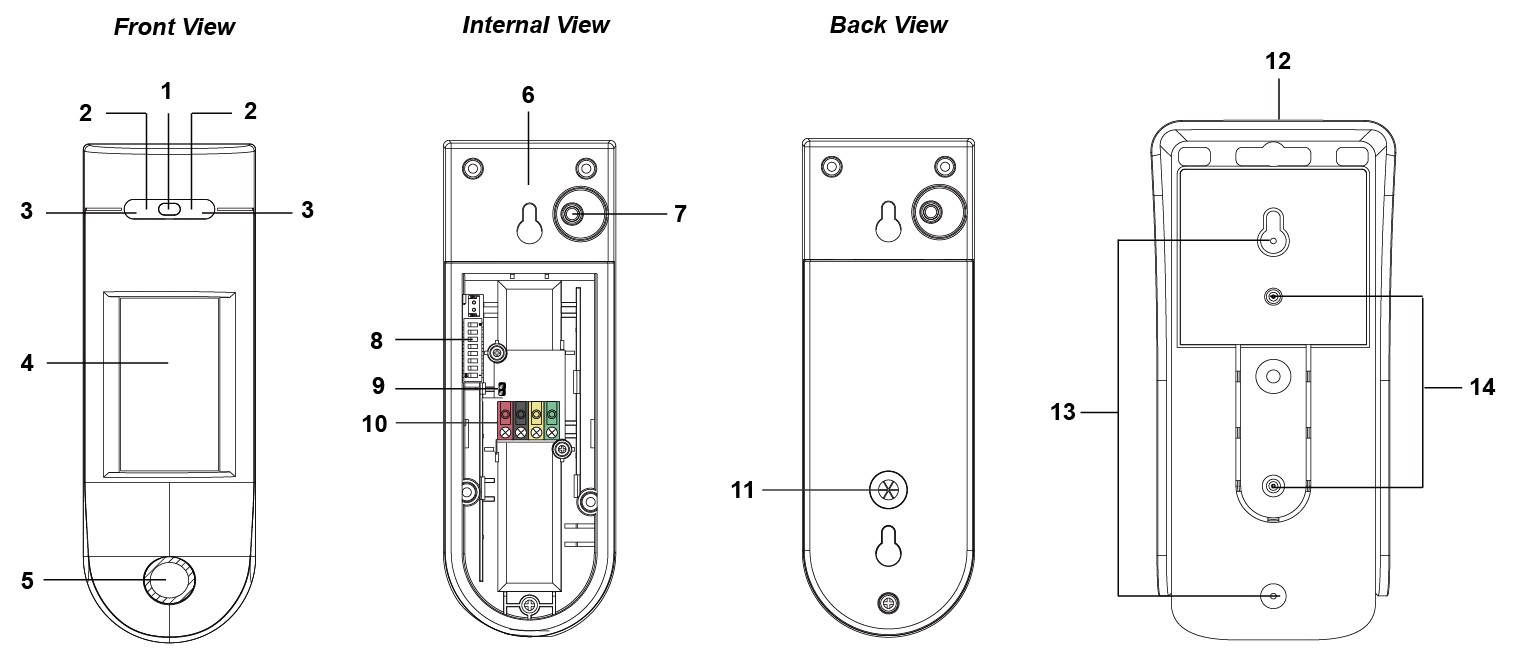

Identifiera delarna
Digital närhetsdetektor
Den digitala närhetsdetektorn används för att upptäcka eventuella försök till maskering (blockering) av en inkräktare.
LED-indikator (Röd)
LED-indikatorn används för att visa systemets status.
Blink-LED
Blink-LED:en ger tillräckligt med ljus för bildtagning under svagt ljus.
IR-sensor
Sensorn är avsedd att upptäcka rörliga objekt.
PIR-kamerans lins
Intern sabotagebrytare
Test- och inlärningsknapp- Tryck på knappen en gång för att gå in i testläge i 10 minuter.
DIP-switchblock
Det finns 8 DIP-switchar för att ställa in funktion och detektionskänslighetsnivåer.
Termineringmotstånds-hoppspänningsomkopplare
När PIR-rörelsesensorkameran är ansluten som den längst bort liggande BUS-enheten på en BUS-linje, ställ in PIR-kamerans terminalmotståndsjumper och den första BUS-enhetens (vanligtvis Hybridpanelens) jumperströmbrytare till PÅ för att fungera som avslutande motstånd. Den anslutna BUS-linjens kommunikationsförmåga kommer att förbättras.
Jumper På Hoppalinkningen är insatt och förbinder de två pinnarna.
Jumper Av Hoppalinkningen är borttagen eller “parkerad” på en stift.
Om jumpern är AV, är kommunikationsförmågan på normal nivå.
Om jumprarna är PÅ kommer kommunikationsförmågan att förbättras.
BUS-terminal
BUS-kabelgenomföring
Monteringsfäste
Krokar
Monteringshål
LED-indikator
När den är aktiverad kommer LED-indikatorn att lysa under följande förhållanden:
När PIR-kameran befinner sig i felaktiga tillstånd (sabotage öppet eller fortlöpande maskeringsförhållanden), kommer LED:en att blinka en gång varje gång den överför en upptäckt rörelse.
Efter att testknappen tryckts en gång för att gå in i testläge, kommer LED:en att blinka i 60 sekunder för att indikera att PIR-rörelsesensorkameran värmer upp.
I testläge kommer LED:en att blinka en gång varje gång en rörelse upptäcks.
LED:en kommer inte att blinka om PIR-kameran är normal och inte är i testläge. <OBS>
Notera:
LED-indikatorn kan aktiveras genom att ställa DIP-switch 2 i PÅ-läge. Vänligen se DIP-switchens positionsschema nedan för detaljer.
Bildtagning
När larmsystemet är inkopplat kommer PIR-kameran vid rörelsedetektering att fånga 1, 3 eller 6 larbilder med upplösningen 640 x 480 eller 320 x 240 (programmerbart från kontrollpanelen). Du kan också manuellt begära att PIR-kameran tar en bild via kontrollpanelen. De fångade bilderna överförs till kontrollpanelen för visuell larmverifiering.
Notera:
Om din PIR-kamera är installerad på en plats där kamerans synfält är en komplex miljö med starkt ljus eller många färger, kommer de tagna bilderna att bli stora i filstorlek, vilket kan leda till trunkering när bilderna överförs till kontrollpanelen.
Uppvärmningsperiod
PIR-kameran värmer upp i 60 sekunder när kameran slås på av kontrollpanelen vid inträde i larmberedskap.
Testläge
PIR-kameran kan sättas i testläge i 10 minuter genom att trycka på testknappen en gång.
I testläge är bildfångstfunktionerna inaktiverade. LED-indikatorn kommer att blinka en gång varje gång en rörelse upptäcks.
PIR-kameran går automatiskt ur testläge efter 10 minuter och återgår till normalt läge.
I testläge måste LED-indikatorn vara aktiverad genom att ställa DIP-switch 2 i PÅ-läge, och dubbelknackfunktionen måste vara inaktiverad genom att ställa DIP-switch 7 i AV-läge, för att användarna ska kunna testa detektionsområdet.
Dubbelknacksfunktion
PIR-kameran har en dubbelknacksfunktion. Om dubbelknackfunktionen är aktiverad kommer PIR-kameran att rapportera ett larm till kontrollpanelen endast om två rörelser upptäcks inom 10 sekunder. Om dubbelknackfunktionen är inaktiverad kommer PIR-kameran att rapportera ett larm till kontrollpanelen när en rörelse upptäcks.
DIP-switchens positionsschema
Funktionen för varje DIP-switch listas i tabellen nedan. DIP-switchen är antingen PÅ eller AV. Övre positionen anger PÅ och nedre positionen anger AV.
Notera:
Efter att ha ändrat DIP-switchinställningarna, slå av och på strömmen till PIR-kameran för att tillämpa de nya DIP-switchinställningarna.
Fjärrinställning
PIR-rörelsesensorkameran stöder fjärrinställning av dubbelknackfunktion, känslighet och husdjursimmunitet.
När PIR-kameran slås på bestäms dess dubbelknackfunktion av DIP SW7-inställningen, känsligheten bestäms av DIP SW5 & SW6, och husdjursimmuniteten bestäms av DIP SW8. Användare kan antingen justera DIP-switchinställningarna eller fjärrändra dubbelknackfunktionen, känsligheten och husdjursimmunitetsinställningarna på kontrollpanelens webbsida eller Home Portal Server. Fjärrinställning kommer att åsidosätta DIP-switchinställningarna.
Kontrollpanelens webbsida:
1) På panelens lokala webbsida, gå till sidan Redigera enhet och mata in PIR-kamerans konfiguration i avsnittet Sensorinställning. Klicka OK för att bekräfta.
Vänligen se tabellen nedan för konfigurationsdetaljer. Till exempel, om du vill inaktivera dubbelknackfunktionen och ställa in känslighetsnivån till Låg kan du ange 00.
IR-konfiguration
Dubbelknack
Känslighet
Husdjursimmunitet
00
Nej
Låg
Ja
20
Nej
Mellan
Ja
40
Nej
Hög
Ja
60
Nej
Husdjursimmunitet inaktiverad
Nej
80
Ja
Låg
Ja
A0
Ja
Mellan
Ja
C0
Ja
Hög
Ja
E0
Ja
Husdjursimmunitet inaktiverad
Nej
Home Portal-server:
På Home Portal Server, gå till sidan Enhetsinställningar, klicka på raden för VST-892EX-enheten och välj “IR Configuration.”
Välj Dubbelknacksfunktion (Aktivera/Inaktivera), Känslighet (Hög/Medel/Låg) och Husdjursimmunitet (Aktivera/Inaktivera) från rullgardinsmenyn och klicka på “Send” för att bekräfta inställningen.
Tillsynssignal
Efter installationen kommer PIR-kameran automatiskt att sända tillsynssignaler periodiskt till kontrollpanelen med slumpmässiga intervaller om 20–30 sekunder.
Sabotageskydd
PIR-kameran är skyddad av en intern sabotagebrytare som trycks ihop när PIR-kameran krokas fast på monteringsfästet. När PIR-kameran tas bort från monteringsfästet aktiveras sabotagebrytaren och PIR-kameran skickar en sabotage-öppen-signal till kontrollpanelen för att påminna användaren om detta tillstånd.
Anti-masking
PIR-kameran har en digital närhetsdetektor som kan upptäcka eventuella maskerings- (blockerings-)försök av en inkräktare.
När en maskeringshändelse upptäcks, och maskeringsförhållandet varar i 3 minuter, kommer VST-892EX-BUS att skicka en maskeringslarmsignal till kontrollpanelen för att informera användaren om maskeringsförhållandet.
Efter att maskering/blockering har tagits bort i 3 minuter kommer VST-892EX-BUS att skicka en återställningssignal till kontrollpanelen.
Strömförsörjning
När VST-892EX-BUS är hårdkopplad till en Hybridpanel kan en 13,5V strömförsörjning tillhandahållas av Hybridpanelen.
Varning
Ledningsdragning av PIR-kameran bör endast utföras av certifierade tekniker med rätt kunskap och utbildning i elektrisk utrustning.
Innan installation eller något underhållsarbete, säkerställ att strömförsörjningen är frånkopplad.
Kablage för utomhus PIR-kamera
Innan du ansluter PIR-kameran till systembussen, stäng av strömmen.
För att underlätta kabelanslutningar är terminalblocken på varje BUS-systemmodul färgkodade.
Flera BUS-enheter kan kopplas i serie till Hybridpanelen. För optimal kommunikation mellan de anslutna BUS-enheterna, säkerställ att terminalmotståndsjumperbrytarna på den första (vanligtvis Hybridpanelen) och den längst bort liggande BUS-enheten på en BUS-ledning är inställda på PÅ för att fungera som avslutande motstånd. Se till att endast aktivera dessa två jumperbrytare och ställ inte in jumperbrytarna på PÅ för andra BUS-enheter däremellan.
Notera:
Den avtagbara designen av BUS-terminalblocken förbättrar installations effektiviteten. Innan kabeldragning kan du ta bort terminalblocken från kretskortet för enklare hantering och sätta tillbaka dem efter kabeldragningen.
Efter att terminalen dragits ur, när du installerar terminalen tillbaka på kortet, se till att installera terminalen i samma riktning för att undvika potentiella faror.
Felaktiga anslutningar kommer att resultera i funktionsfel eller felaktig drift. Inspektera kablaget och säkerställ korrekta anslutningar innan strömmen slås på.
Kom igång – Lära in PIR-kameran i kontrollpanelen
Följ stegen nedan för att lära in enheten i Hybridpanelen. Steg 1. Anslut enheten till panelen. Slå sedan på panelen.
Steg 2. På panelens webbsida, klicka “Inlärning” för att gå in på inlärningssidan.
Steg 3. Klicka “Start” för att gå in i inlärningsläge.
Steg 4. Klicka “Lägg till” för att inkludera enheten i panelen.
Steg 5. Om enheten framgångsrikt lärts in i panelen kommer den att visas i avsnittet ”Inlärd enhet”.
Identifiering
Den “Identifiera” funktionen används för att lokalisera en specifik BUS-enhet i det trådbundna BUS-systemet. Denna funktion är användbar för att urskilja vilken enhet som är vilken, särskilt i en stor installation där många BUS-enheter ingår.
För att lokalisera PIR-kameran i BUS-systemet:
Steg 1. På Hybridpanelens webbsida klicka ”Identifiera” under enhetslistan efter IR-kamerans enhetskolumnpost.
Steg 2. Om PIR-kameran tar emot signalen från Hybridpanelen kommer webbsidan att visa ett lyckat meddelande och PIR-kamerans LED-indikator kommer att blinka 10 gånger för att indikera dess plats för användaren.
Notera:
Om ett timeout-meddelande visas på webbsidan betyder det att PIR-kameran inte mottog signalen från panelen.
Kontrollera om PIR-kameran är korrekt ansluten till panelen inom lämpligt kabelavstånd.
Walk Test
För att säkerställa att PIR-kameran kan kommunicera med panelen efter inlärning, placera kontrollpanelen i Walk Test-läge och tryck på testknappen på VST-892EX-BUS för att skicka en testsignal till panelen.
När panelen tar emot testsignalen kommer den att pipa en gång och visa PIR-kamerans information högst upp i enhetslistan.
Notera:
Om det inte finns något svar från panelen efter att testknappen tryckts, betyder det att panelen inte tog emot testsignalen från enheten.
Kontrollera om PIR-kameran är korrekt ansluten till panelen inom lämpligt kabelavstånd.
Monterings- och installationsmetod
Montering med monteringsfästet:
PIR-kameran kan monteras på en plan yta med medföljande fätskruvar, plugg och monteringsfäste.
Det medföljande monteringsfästet har knockouts där plasten är tunnare och kan brytas bort för monteringsändamål.
För att montera VST-892EX-BUS med monteringsfästet:
Använd monteringsfästet som mall och borra 2 hål i väggen för pluggarnas placering.
Tryck in pluggarna och fäst monteringsfästet på väggen med skruvarna.
Kroka fast VST-892EX-BUS på monteringsfästet och tryck nedåt tills du hör ett klickljud.
Notera:
Se till att PIR-kameran är korrekt krokad på monteringsfästet så att den interna sabotagebrytaren är helt nedtryckt.
Montering med monteringsfäste och roterande hållare:
En roterande hållare tillhandahålls som ett användarvänligt monteringsalternativ (tillval, säljs separat). Den består av en bas för fastsättning på en yta och en swivelkula för att fästa monteringsfästet på den roterande hållaren.
Med den roterande hållaren kan PIR-kameran roteras horisontellt för att ge optimal täckning.
En speciell skruvmejsel med ett vändbart tvåsidigt bits och tre stjärnskruvar med infälld hylsa medföljer för att fästa den roterande hållaren på väggen. Använd den medföljande skruvmejseln för att dra åt/lossa stjärnskruvarna.
För att montera VST-892EX-BUS med monteringsfästet och den roterande hållaren:
Fäst den roterande hållaren på väggen med de medföljande skruvarna.
Fäst monteringsfästet på swivelkulan med fixeringsskruven genom den felsäkra designhålet.
Kroka fast VST-892EX-BUS på monteringsfästet och tryck sedan nedåt tills du hör ett klickljud.
Rotera swivelkulan horisontellt för att justera VST-892EX-BUS:s detektionsvinkel. (När vinkeljusteringsskruven är halvlös kan swivelkulan fortfarande roteras.)
När VST-892EX-BUS är roterad till en position med önskad detektionstäckning kan du låsa positionen genom att dra åt vinkeljusteringsskruven ordentligt.
Installationsrekommendationer
Det rekommenderas att installera PIR-kameran på följande platser:
På en höjd av 2,3 meter (mätt från kamerans botten) över marknivån för bästa prestanda I ett hörn för bredast sikt
På en plats där en inkräktare normalt skulle röra sig tvärs över PIR-kamerans synfält
På en yta eller i ett hörn där djur inte har åtkomst
PIR-kameran har ett detektionsområde på 10 meter när den är monterad på en höjd av 2,3 meter över marken.
Begränsningar:
Exponera inte PIR-kameran helt för direkt solljus.
Undvik stora hinder i detektionsområdet.
Rikta inte mot värmekällor såsom eldar och pannor, och installera inte direkt ovanför radiatorer. Försök aldrig att demontera eller modifiera enheten.
Installera PIR-kameran rak. Vrid eller luta den inte.

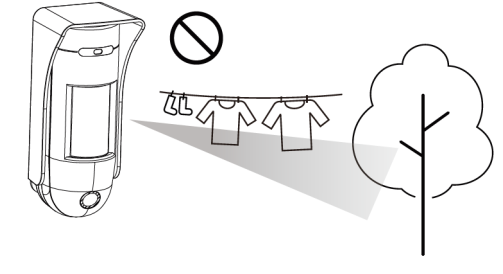

Installera inte rörelsesensorkameran där föremål kan röras av vinden, såsom träd och tvätt, vilket kan blockera kamerans synfält.
Rensa alla ljusreflekterande ytor från detektionsområdet, liksom vattenpölar.
Undvik att sikta mot luftintag eller avluftningsflöde från utomhusenheter.
VIKTIGT:
Justera DIP-switcharna enligt PIR-kamerans installationsplats för idealisk prestanda. Om DIP-switchinställningarna inte matchar installationsmiljön kan PIR-kamerans prestanda försämras och orsaka antingen falsklarm eller oförmåga att upptäcka rörelse.
PIR-kameran upptäcker skillnader mellan det rörliga objektet och bakgrunden. Om objektet är stillastående (dvs. inte rör sig) kan PIR-kameran inte upptäcka det.
PIR-kameran har en riktad karaktär och är mest effektiv för att upptäcka inkräktare som rör sig tvärs över dess detektionsfält. Den är mindre känslig för rörelser direkt framför PIR-kameran.
För bästa prestanda, kom ihåg att justera monteringshöjden på rörelsesensorkameran i förhållande till det högsta husdjurets höjd i huset. Högre hundar kräver att kameran monteras högre för att vara husdjursvänlig.
PIR-kameran har en dödzon på cirka 1 meter under kameran när den är monterad på en höjd av 2,3 meter. Dödzonsområdet kommer att öka om PIR-kameran monteras högre än 2,3 meter och minska om den monteras lägre än denna höjd.
Om det inte krävs rekommenderas att hålla PIR-kamerans monteringshöjd vid 2,3 meter för optimal prestanda. Om du ändrar monteringshöjden, utför ett detektionstest för att säkerställa att PIR-kameran normalt kan upptäcka inkräktare på den valda höjden.
