# VESTA-349

VCP-LTE-SV Snabbstartsguide

## Röst Nödsamtalspunkt

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FZkB5gR3vZHfg8cfjLsII%2Fimage.png?alt=media&#x26;token=47ae85bf-0854-4339-b717-c86d0c19d3a6" alt=""><figcaption></figcaption></figure>

## **1. Paketets innehåll**

![Röstlarmspunkt                                         En strömförsörjning (DC 9V 1A SPS-adapter)                                         Ett väggfäste](https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FGRzpmC0CsudEdQklwO2j%2F1.png?alt=media)

Röstlarmspunkt En strömförsörjning (DC 9V 1A SPS-adapter) Ett väggfäste

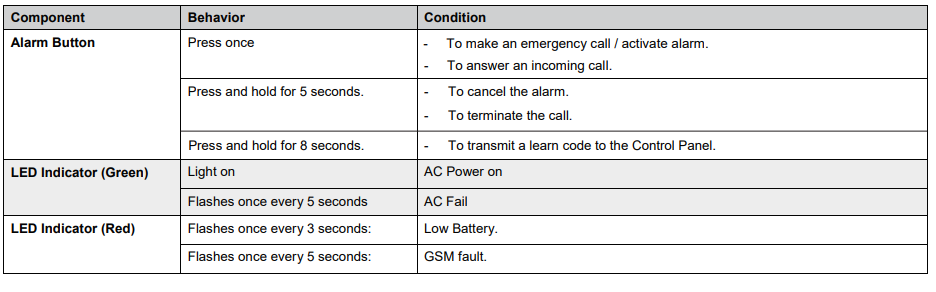

## **2. Identifiering av delarna**

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FOWirNJZRTB4gzxFrf9xw%2F10.png?alt=media&#x26;token=4b9e9491-da6c-46f9-b869-1923cba65797" alt=""><figcaption></figcaption></figure>

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FhMBGG0oTwktT2afW3MqQ%2F11.png?alt=media&#x26;token=f201aa2e-3ec1-4751-9dea-a84b97b73861" alt=""><figcaption></figcaption></figure>

## **3. Strömförsörjning**

En DC 9V 1A SPS-nätadapter medföljer för anslutning till växelström.

Utöver nätadaptern finns ett uppladdningsbart batteri installerat i VCP-LTE-SV som fungerar som backup vid strömavbrott.

Du måste slå på batteribrytaren för att batteriet ska laddas när nätström är ansluten och fungera som reservkraft när nätström saknas.

## **4. Hårdvaruinstallation**

**Sätt i SIM-kortet**

![](https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FmqkDjFDKptenkcqqFY5b%2F9.png?alt=media)

• Det rekommenderas att inaktivera SIM-kortets PIN-kod innan du sätter in det i VCP-LTE-SV.

• SIM-kortets hållare sitter på enhetens baksida.

• Skjut in så långt som möjligt, tryck sedan fast på kanten av SIM-kortet för att säkra det.

• SIM-kortet kommer att radera sina SMS-meddelanden varje gång VCP-LTE-SV startas.

{% hint style="danger" %}
Notera:

* *Endast ett nano-SIM-kort passar i SIM-kortsfacket. Om du inte har rätt SIM-kortsstorlek, kontakta din operatör för att få ett ersättningskort.*
* *Sätt inte i ett SIM-kort med en SIM-kortsadapter eftersom det kan skada SIM-kortet och dess hållare.*
  {% endhint %}

### **Väggmontering**

**Steg 1.** Bryt ut de 2 urtagen på väggfästet.

**Steg 2.** Använd de 2 hålen som mall för att markera hålens positioner och se till att triangel-symbolen på fästet pekar rakt upp.

**Steg 3.** Borra 2 hål och skruva fast fästet på väggen.

**Steg 4.** Anslut en DC 9V 1A SPS-nätadapter till DC-uttaget på VCP-LTE-SV och lägg kabeln prydligt.

![](https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F3KUsrZMIKztzAFVI4MQ8%2F11.png?alt=media)

**Steg 5.** Montera VCP-LTE-SV på monteringsfästet. Se till att det präglade märket på VCP-LTE-SV är i linje med översta märket på fästet.

**Steg 6.** Rotera VCP-LTE-SV medurs till låst läge.

![                                                                    Öppet läge                                                     Låst läge](https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FONaQBN456UFFh8BNemY0%2F15.png?alt=media)

### **Placering på yta**

**Steg 1.** Rengör baksidan av VCP-LTE-SV med avfettning. Anslut en DC 9V 1A SPS-nätadapter till DC-uttaget och placera kabeln prydligt till höger eller vänster.

**Steg 2.** Ta bort skyddsfolien från halkskyddspaden och fäst den på baksidan av VCP-LTE-SV.

**Steg 3.** Placera VCP-LTE-SV på önskad plats.

## **5. Mjukvaruinstallation**

VCP-LTE-SV kan programmeras via USB-port genom att ansluta till en dator med PC Programming Tool-programvaran (med programmeringskabel). USB-drivrutinen måste först installeras för att din dator ska känna igen USB-anslutningen. Gå till <http://www.ftdichip.com/Drivers/VCP.htm> för att ladda ner och installera drivrutinen enligt ditt operativsystem.

* Starta din dator och följ stegen nedan för att installera firmware.
* Ange **<https://www.climax.com.tw/climax-download-vcp-lte-sv.html>** i adressfältet.
* Ladda ner PC-programmeringsverktyget (MobileTool).
* För mer detaljerade instruktioner, ladda ner "VCP-LTE-SV Voice Call Point Installation Guide".
  * *<https://www.climax.com.tw/climax-download-vcp-lte-sv.html>*
