# VESTA-295

**SCM-6ZBS**

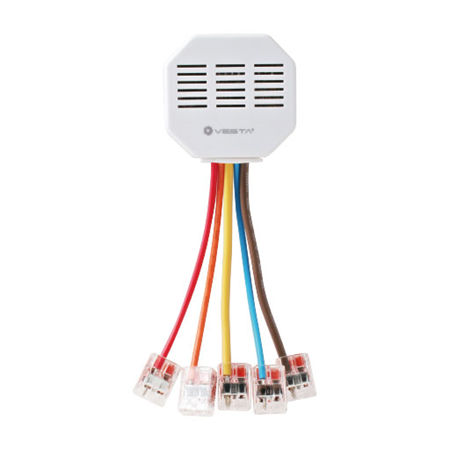

## **Persiennstyrning (Zigbee)**

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FGDUMCq0vI6ETVcZVclyj%2Fimage.png?alt=media&#x26;token=ce2020f5-8069-47e5-9fa0-080d1e380f95" alt=""><figcaption></figcaption></figure>

## **Introduktion**

SCM-6ZBS är en ZigBee-persiennstyrning. Användaren kan styra SCM via ZigBee-nätverk på distans eller manuellt genom att koppla en strömbrytare till persiennstyrningen.

Persiennstyrningen använder ZigBee-teknik för trådlös signalöverföring. ZigBee är ett trådlöst kommunikationsprotokoll som är pålitligt, har låg strömförbrukning och hög överföringseffektivitet. Baserat på IEEE802.15.4-standarden tillåter ZigBee att ett stort antal enheter inkluderas i ett nätverk och samordnas för datautbyte och signalöverföring.

Persiennstyrningen fungerar som en ändenhet i ZigBee-nätverket. Den kan inkluderas i ZigBee-nätverket för att skicka eller ta emot signaler, men kan inte tillåta någon annan ZigBee-enhet att ansluta till nätverket genom persiennstyrningen.

![](https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FLxi4dW07gjIVfoZ5pKSn%2F0.jpeg?alt=media)

SCM-6 ZigBee-persiennstyrningsserien inkluderar följande modeller:

SCM-6ZBS

SCM-6ZBS-OTA

## **Delaridentifiering**

**1. LED-indikator**

LED-indikatorn används för att visa persiennstyrningens status:

* Blinkar en gång: Persiennstyrningen har återställts.
* Blinkar två gånger: Persiennstyrningen har lyckats ansluta till ett ZigBee-nätverk.
* Blinkar 5 gånger: lyckad manuell kalibrering.
* Blinkar en gång var 20:e minut:

Persiennstyrningen har tappat anslutning till sitt nuvarande ZigBee-nätverk.

2. **Funktionsknapp**

* Tryck en gång: Sänd en övervakningssignal.
* Håll ned i 3–9 sekunder: Gå in i kalibreringsläge.
* Håll ned i 10 sekunder: Återställ persiennstyrningen för att ansluta till ZigBee-nätverk.

3. **Strömingång N (neutrallednings) anslutningskabel (blå)**

4. **Strömingång L (faslednings) anslutningskabel (brun)**

5. **Lokal strömbrytare S2 (stängningsriktning) anslutningskabel (orange)**

Anslut en extern strömbrytare till kabeln. Aktivera denna strömbrytare för att styra persiennen att rulla mot "Stäng"-riktningen genom att aktivera motorutgång O2. Att aktivera denna strömbrytare när persiennen rullar mot öppningsriktningen kommer att stoppa persiennen.

**6. Lokal strömbrytare S1 (öppningsriktning) anslutningskabel (röd)**

Anslut en extern strömbrytare till kabeln. Aktivera denna strömbrytare för att styra persiennen att rulla mot "Öppna"-riktningen genom att aktivera motorutgång O1. Att aktivera denna strömbrytare när persiennen rullar mot "Stäng"-riktningen kommer att stoppa persiennen.

**7. Motorutgång O1 (öppningsriktning) anslutningskabel (gul)**

Anslut till öppningsterminalen på persiennmotorn.

**8. Motorutgång O2 (stängningsriktning) anslutningskabel (grön)**

Anslut till stängningsterminalen på persiennmotorn.

## **Specifikation**

* Strömförsörjning: 110 - 230VAC, 50/60Hz
* Stödd belastningsström: 3 ampere för motorer med kompenserad effektfaktor (induktiva laster)
* Kommunikationsprotokoll: ZigBee Pro Home Automation 1.2, 2,4 GHz

{% hint style="danger" %}
Varning

* Alt arbete på enheten, inklusive installation och underhåll, måste utföras av en kvalificerad och licensierad elektriker.
* Innan installation eller något underhållsarbete, säkerställ att strömförsörjningen är frånkopplad.
* Anslut inte enheten till laster som överstiger den stödda lastströmmen.
* Anslut enheten endast till AC-driven motor.
  {% endhint %}

## **ZigBee-nätverksinställning**

### ***Riktlinjer för ZigBee-enheter***

ZigBee är ett trådlöst kommunikationsprotokoll som är pålitligt, har låg strömförbrukning och hög överföringseffektivitet. Baserat på IEEE802.15.4-standarden tillåter ZigBee att ett antal enheter inkluderas i ett nätverk och samordnas för datautbyte och signalöverföring.

### ***Gå med i ZigBee-nätverket***

Som en ZigBee-enhet behöver persiennstyrningen gå med i ett ZigBee-nätverk för att ta emot kommandon. Följ stegen nedan för att ansluta persiennstyrningen till ett ZigBee-nätverk.

1. Anslut strömkabeln till strömingångens anslutningskabel (blå och brun) på persiennstyrningen med medföljande kontakt.
2. Håll in funktionsknappen i 10 sekunder medan persiennstyrningen återställs och börjar söka efter befintligt ZigBee-nätverk. Se till att tillåt-anslutningsfunktionen på routern eller koordinatorn i ditt ZigBee-nätverk är aktiverad.
3. Om persiennstyrningen lyckas ansluta till ett ZigBee-nätverk kommer LED-indikatorn att blinka två gånger som bekräftelse.
4. Efter att ha anslutit till ZigBee-nätverket kommer persiennstyrningen att registreras i nätverket automatiskt. Kontrollera ZigBee-nätverkskoordinatorn, systemkontrollpanelen eller CIE (Control and Indicating Equipment) för att bekräfta om anslutning och registrering lyckades.
5. Efter att ha anslutit till ZigBee-nätverket, om persiennstyrningen tappar anslutning till det nuvarande ZigBee-nätverket, kommer LED-indikatorn att blinka var 20:e minut. Kontrollera ditt ZigBee-nätverks skick och persiennstyrningens signalräckvidd för att rätta till förhållandet.

### ***Ta bort enhet från ZigBee-nätverket (fabriksåterställning)***

För att ta bort persiennstyrningen från det nuvarande ZigBee-nätverket måste persiennstyrningen genomgå fabriksåterställning för att slutföra borttagningen av enheten. Fabriksåterställningsfunktionen rensar persiennstyrningen från dess lagrade inställningsinformation och uppmanar enheten att söka efter nytt ZigBee-nätverk.

**Innan du tar bort enheten, se till att persiennstyrningen är inom det nuvarande ZigBee-nätverkets signalräckvidd**

1. Håll ned funktionsknappen i 10 sekunder och släpp sedan knappen för att återställa persiennstyrningen.
2. Vid återställning rensar persiennstyrningen den nuvarande ZigBee-nätverksinställningen och sänder en signal till ZigBee-koordinatorn för att ta bort sig själv från det nuvarande ZigBee-nätverket. Den kommer sedan aktivt söka efter tillgängliga ZigBee-nätverk igen och ansluta till nätverket automatiskt.
3. Om persiennstyrningen lyckas ansluta till ett ZigBee-nätverk kommer LED-indikatorn att blinka två gånger för att indikera detta.

## **Övervakning**

Persiennstyrningen kommer att sända en övervakningssignal för att rapportera sitt tillstånd regelbundet enligt användarens inställning. Fabriksinställt intervall är 30 minuter. Användaren kan även trycka på funktionsknappen en gång för att manuellt sända en övervakningssignal.

## **Installation**

### ***Koppling med skarvkontakt***

* SCM-6 levereras med inbyggda anslutningskablar och klämmor (Wago 221-skarvkontakter).
* 2-ledarkontakterna rymmer solida och flerställda ledare från 0,2 till 4 mm² (24–12 AWG).
* Anslut SCM-6 till nätström, lokala strömbrytare och persiennmotor med kontakterna.
* Innan du kopplar, se till att strömmen är avstängd. För att ansluta kablarna:
  1. Lyft spaken och sätt in kabeln. **(Bild 1, 2)**

![Bild 1                                                                    Bild 2](https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F6xELJX790tVbxyahJ3RM%2F2.png?alt=media)

2. Skjut spaken tillbaka nedåt. Det transparenta höljet gör att du kan kontrollera om kabeln är korrekt ansluten. Se till att kabeln hålls stadigt och inte lossnar. **(Bild 3, 4)**

![Bild 3                                                                                                          Bild 4](https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FzGD2HjJqXWH9pG7aBuDB%2F3.png?alt=media)

3. På samma sätt som steg 1 & 2, anslut de andra kablarna med kontakterna.

* SCM-6 bör anslutas enligt diagrammet nedan:

![](https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FSD040ctfwkObVGDeFaGf%2F4.jpeg?alt=media)

* Anslut SCM:s N-terminal till strömförsörjningens N-terminal.
* Anslut SCM:s L-terminal till strömförsörjningens L-terminal.
* Anslut SCM:s O1-terminal till öppna-terminalen på persiennmotorn.
* Anslut SCM:s O2-terminal till stänga-terminalen på persiennmotorn.
* **(Valfri lokal strömbrytare)** Anslut SCM:s S2- och S1-terminaler till strömförsörjningens L-terminal.

## **Drift**

* ***Kalibrering***
  * Persiennkontrollens standardaktiveringstid är **4** minuter. När Upp/Ner-knappen trycks eller ZigBee-nätverkskoordinatorn skickar Upp/Ner-kommando, kommer den att aktivera persiennmotorn i 4 minuter.
  * För att persiennstyrningen ska fungera korrekt måste dess aktiveringstid kalibreras. Det finns två sätt att justera aktiveringstiden:
    * **ZigBee-kommando:** Aktiveringstiden kan justeras genom att skicka kommando från ZigBee-nätverkskoordinatorn. (Se bilaga – Level Cluster Attribute – OnTransitionTime / OffTransitionTime, minsta justerbara enhet 100 ms)
    * **Manuell kalibrering:** Kalibrera aktiveringstiden enligt följande procedur:
      1. Innan kalibrering måste de externa lokala strömbrytarna vara anslutna till persiennkontrollen.
      2. Håll ner funktionsknappen i 3–9 sekunder och släpp för att gå in i kalibreringsläge. Persiennstyrningen kommer att rulla mot "Öppna"-riktningen i 4 minuter när den går in i kalibreringsläge.
      3. Vänta i 4 minuter tills persiennstyrningen slutat rulla mot "Öppna"-riktningen, aktivera sedan den anslutna externa lokala "Stäng"-strömbrytaren för att stänga persiennen.
      4. Aktivera den externa lokala "Öppna"-strömbrytaren i ögonblicket då persiennen är helt stängd. Persiennstyrningen kommer att registrera tiden det tog mellan steg 3 och 4 som den nya "**stängningstid**".
      5. Persiennstyrningen kommer att rulla mot öppningsriktningen efter steg 4.
      6. Aktivera den externa lokala "Stäng"-strömbrytaren i ögonblicket då persiennen är helt öppen. Persiennstyrningen kommer att registrera tiden det tog mellan steg 5 och 6 som den nya "**öppningstid**".

Exempel

Om det tar 30 sekunder för persiennen att röra sig från Öppna till Stäng och 40 sekunder för att röra sig från Stäng till Öppna, så kommer den nya **stängningstid** att vara **30** sekunder och nya **öppningstid** att vara **40** sekunder.

Efter kalibrering, närhelst persiennstyrningen mottar stängningskommando, kommer den att rulla mot stängningsriktningen i 30 sekunder. När den mottar öppningskommando kommer den att rulla mot öppningsriktningen i 40 sekunder.

* Aktiveringstiden kommer att återställas till **4** minuter närhelst persiennstyrningen ansluter till ett ZigBee-nätverk.
* Om den manuella kalibreringsprocessen lyckas, kommer LED att blinka 5 gånger för att indikera detta.

## ***Persiennkontroll***

### **ZigBee-nätverk**

* Efter att persiennstyrningen framgångsrikt anslutit till ett ZigBee-nätverk kan koordinatorn fjärrstyra persiennen för att öppna, stänga eller stoppa genom att sända kommandon via ZigBee-nätverket.
* När persiennstyrningen mottar öppna/stäng-signalen från koordinatorn kommer den att rulla mot öppna/stäng-riktningen enligt kalibrerad aktiveringstid för att helt öppna/stänga persiennen.
* Persiennens status kan också justeras i procent från 0 %, 10 %, 20 %... till 100 % via ZigBee-koordinatorn.
* Den aktuella öppningsprocenten skickas också till ZigBee-koordinatorn.

### **Lokal strömbrytare**

* Om en valfri lokal strömbrytare är ansluten kan användare också trycka på strömbrytarens knapp för att öppna/stänga persiennen.
* Att trycka och släppa strömbrytaren på mindre än 1 sekund kommer att styra persiennen att helt öppna eller stänga.
* Att hålla strömbrytaren intryckt i mer än 1 sekund kommer att styra persiennen att öppna eller stänga tills strömbrytaren släpps. När strömbrytaren släpps kommer persiennen att stanna.
* Att trycka på strömbrytaren när persiennen rör sig i motsatt riktning kommer att stoppa persiennen. Tryck på strömbrytaren igen för att öppna/stänga persiennen.

Till exempel, att trycka på ned-knappen när persiennen öppnas kommer att stoppa persiennen, tryck ned-knappen igen för att börja stänga persiennen.

## ***OTA-firmwareuppgradering (endast för OTA-version)***

Persiennstyrningen stöder OTA-firmwareuppgradering via ZigBee-nätverket, vilket kan initieras från ZigBee-nätverkskoordinatorn.

Följ stegen nedan för att utföra OTA-firmwareuppgradering.

**Steg 1.** Du måste få åtkomst till din ZigBee-koordinator för att utföra firmwareuppgraderingen över luften. **Steg 2.** På konfigurationswebbsidan, välj den enhet som du vill uppgradera och välj den nya

ZigBee-firmware som tillhandahålls. Se ZigBee-koordinatorns användarmanual för detaljer.

**Steg 3.**&#x54;ryck på "OK" för att starta uppgraderingsprocessen, och LED kommer att fortsätta blinka. Under OTA-processen,

vänligen utför inga andra åtgärder eller stäng av panelen.

**Steg 4.**&#x4C;ängden på en uppgradering kommer att ta ungefär 20 till 30 minuter. Observera att varaktigheten

kan variera beroende på filstorlek eller avstånd mellan din tillbehör och koordinator.

**Steg 5.**&#x56;änta tills firmwareuppdateringen är klar. När framsteget når 100 % kommer enheten att starta om automatiskt. Du kan också uppdatera webbsidan igen för att säkerställa om enhetens firmware har uppdaterats framgångsrikt med den senaste versionen visad.

## **Appendix (Endast för utvecklare)**

### ***Strömbrytarrelä-persiennstyrning med mätarkluster-ID***

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FLZMjV3EqwgswKtK8wvFt%2F10.png?alt=media&#x26;token=3b3cd211-43ba-4f6d-8962-b61c1348b4aa" alt=""><figcaption></figcaption></figure>

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FQHwhXAvuSiWhEubsoSgV%2F11.png?alt=media&#x26;token=1d4b3fde-9e27-40ea-ae32-aaf563da32c3" alt=""><figcaption></figcaption></figure>
