# VESTA-245

VST-892-ALK

## PIR-rörelsesensorkamera

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F1eO5b0QEgPWCgTrFAtar%2Fimage.png?alt=media&#x26;token=1935400c-39d7-4c4c-ac13-0fd73bb42941" alt=""><figcaption></figcaption></figure>

## Introduktion

VST-892 är en passiv infraröd (PIR) rörelsesensorkamera. Den kan skicka trådlösa signaler och inspelade bilder (bildkvalitet upp till 640 x 480 pixlar) till kontrollpanelen vid rörelsedetektering.

PIR-kameran är konstruerad för att ge ett typiskt detektionsområde på 10 meter när den är monterad 2,3–2,5 meter över marken. För husdjursimmuna modeller kommer de inte att upptäcka husdjur upp till 50 cm/20 kg när de är monterade 2,3–2,5 meter över marken. För modeller som är kompatibla med repeaters/routrar **(endast P5-modeller)**, kan RF-kommunikationsräckvidden ytterligare utökas till svårtillgängliga områden.

VST-892 är utformad med en digital närhetsdetektor. Anti-maskingfunktionen tillåter detektering av försök att blända detektorn genom att placera föremål i dess synfält.

PIR-kameran består av en tvådelad konstruktion bestående av ett hölje och en bas. Höljet innehåller all elektronik och optik och basen ger en fästmetod. Basen har utbrytbara partier för montering antingen på en plan yta eller i ett hörn med ett triangulärt fäste för hörnmontering.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F4DvJZSjEkTFamNJcLhOw%2F0.png?alt=media" alt=""><figcaption></figcaption></figure>

## Delaridentifiering

1. **Blink-LED**

Blixt-LED:en ger tillräckligt med ljus för bildtagning under svagt ljus.

2. **Blå LED/Funktionsknapp**

&#x20;      **Blå LED:** (Vänligen hänvisa till ***LED-indikator*** beskrivningen nedan för detaljer)

**Användning av funktionsknapp:**

* Tryck och håll ned knappen i 3 sekunder för att skicka en inlärningskod, släpp när den blå LED-lampan tänds.
* Tryck på knappen en gång för att gå in i testläge i 3 minuter.
* Tryck på knappen en gång för att skicka en inlärningskod till repeaters/routern. (Endast P5-modeller)

3. **Digital närhetsdetektor**

Den digitala närhetsdetektorn används för att upptäcka alla försök till maskering (blockering) av en inkräktare.

4. **IR-sensor**
5. **PIR-kamerans lins**
6. **Batterifack**
7. **Manipuleringsbrytare**
8. **Hoppare för aktivering/inaktivering av husdjursimmunitet (JP3)**

**Hoppare Av:** Om jumperlänken tas bort eller “**parkerad**” på en stift.

**Hoppare På:** Jumperlänken är insatt och förbinder de två stiften

&#x20;                    När den är inställd på ON är husdjursimmunitet inaktiverad.

&#x20;                    När den är inställd på OFF är husdjursimmunitet aktiverad. (Fabriksinställning)

8. **Känslighetshöjande jumperbrytare (JP4)**

&#x20;     När den är inställd på PÅ är PIR:ens detektionskänslighet hög.

&#x20;      När den är inställd på AV är PIR:ens detektionskänslighet på normal nivå. (Fabriksinställning)

10. Batteriavskiljare
11. Batterifackslucka
12. Monteringsfäste

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FMYOWoPBX3mdo2mwOfALb%2F1.png?alt=media" alt=""><figcaption></figcaption></figure>

## Funktioner

### ***LED-indikator***

I normalt driftläge kommer den blå LED-lampan inte att lysa utom i följande situationer:

* När PIR-kameran har låg batterinivå kommer den blå LED-lampan att blinka i 2 sekunder varje gång den sänder en upptäckt rörelse.
* När locket öppnas och manipuleringströmbrytaren aktiveras kommer den blå LED-lampan att blinka i 2 sekunder för att indikera att den sänder en ”Tamper”-signal.
* När manipuleringstillståndet kvarstår kommer den blå LED-lampan att blinka i 2 sekunder varje gång den sänder en upptäckt rörelse.
* När PIR-kameran går in i testläge kommer den blå LED-lampan att blinka i 1 sekund. Under testläge kommer den blå LED-lampan också att blinka i 2 sekunder varje gång en rörelse upptäcks.
* När PIR-kameran är i en uppvärmningsperiod på 30 sekunder kommer den blå LED-lampan att blinka långsamt.
* När PIR-kameran sänder inspelade bilder under felaktiga förhållanden (lågt batteri, manipuleringströmbrytaren aktiverad) kommer den blå LED-lampan att blinka kontinuerligt.

LED-lampan kommer inte att blinka om PIR-kamerans manipulering och batteri är normala och den inte är i testläge,

Om LED-lampan blinkar för att indikera signalöverföring kommer den att blinka två gånger snabbt vid mottagen bekräftelse från panelen.

### ***Bildtagning***

När larmsystemet är aktiverat kommer PIR-kameran att ta 1, 3 eller 6 larmbilder i 640 x 480 eller 320 x 240-upplösning (programmerbart från kontrollpanelen) vid rörelsedetektering. Du kan också manuellt begära att PIR-kameran tar en bild via kontrollpanelen. De inspelade bilderna överförs till kontrollpanelen för användarens visning.

### ***Uppvärmningsperiod***

När kontrollpanelens system går in i aktiveringsläge, eller när PIR-kameran sätts i testläge, värms PIR-kameran upp i 30 sekunder. Under den 30 sekunder långa uppvärmningsperioden kommer PIR-kameran inte att aktiveras. Den blå LED-lampan kommer att blinka långsamt under uppvärmningsperioden endast när PIR går in i testläge.

### ***Vilotimer***

PIR-kameran har en “**vilotid**” på ungefär 1 minut för att spara ström. Efter att ha sänds för en upptäckt rörelse kommer PIR-kameran inte att sända igen på 1 minut. Alla upptäckta rörelser under denna period kommer att återställa vilotiden till 1 minut. Kontinuerlig rörelse framför PIR-kameran kommer därmed inte att tömma batteriet.

### *Batteri- och låg batteridetektion*

PIR-kameran använder tre CR123A 3V litiumbatterier i seriekoppling som sin strömkälla. Ta bort batterifackets lock och sätt i batterierna för att aktivera PIR-kameran.

PIR-kameran har funktion för detektion av låg batterinivå. När batterispänningen är låg kommer PIR-kameran att sända signal om låg batterinivå till kontrollpanelen. Om rörelse upptäcks vid låg batterinivå kommer den blå LED-lampan att blinka i 2 sekunder.

När du byter batteri, efter att ha tagit bort det gamla batteriet, tryck på manipulationsbrytaren eller funktionsknappen två gånger för att helt ladda ur innan du sätter i nya batterier.

### ***Sabotageskydd***

PIR-kameran skyddas av en manipulationsbrytare som trycks ihop när PIR-kameran är korrekt installerad. När PIR-kameran tas bort från monteringsytan eller dess hölje öppnas kommer manipulationsbrytaren att aktiveras och PIR-kameran skickar en signal om öppnad manipulation till systemets kontrollpanel för att påminna användaren om tillståndet. Om rörelse upptäcks när manipulationsbrytaren är öppen kommer den blå LED-lampan att blinka i 2 sekunder.

### ***Övervakning***

PIR-kameran utför en självtestperiod periodiskt genom att sända en övervakningssignal en gång var 30:e till 50:e minut.

### ***Testläge***

* Testläget är för att du ska kontrollera PIR-kamerans detektionsräckvidd (inte fotograferingsövervakning).
* Tryck på funktionsknappen en gång för att gå in i testläge i 3 minuter, den blå LED-lampan kommer att blinka i 1 sekund.
* PIR-kameran värms upp i 30 sekunder. Vänligen trigga inte kameran under denna uppvärmningsperiod.
* Efter uppvärmningsperioden kan du trigga PIR-kameran för att kontrollera IR-detektionsräckvidden. Om PIR-kameran triggas kommer den blå LED-lampan att blinka i 2 sekunder.

{% hint style="warning" %}
Notera:

För att testläget ska fungera smidigt rekommenderas det att inaktivera vilotimer.
{% endhint %}

### *Inlärning*

* Ta bort batterifackets lock genom att lossa batterifacksskruven.
* Sätt i batterierna. Orientera batteriet enligt polaritetsangivelsen.
* Sätt kontrollpanelen i inlärningsläge, se kontrollpanelens manual för detaljer.
* Tryck och håll funktionsknappen i 3 sekunder, släpp knappen när den blå LED-lampan tänds, den blå LED-lampan kommer att lysa i 25 sekunder i inlärningsläge, lägg till PIR-kameran i kontrollpanelen under denna period (se din kontrollpanel för att slutföra inlärningsprocessen). Om PIR framgångsrikt läggs till i kontrollpanelen kommer den blå LED-lampan att blinka 6 gånger för att indikera det. Om PIR inte läggs till inom 25 sekunder, upprepa inlärningsprocessen.

{% hint style="warning" %}
Notera:

* Om PIR-kameran redan finns i ett kontrollpanelssystem måste du först ta bort PIR-kameran från kontrollpanelen innan du kan lära in den i en annan kontrollpanel.
* När du lär in PIR-kameran i en repeater/router, tryck på funktionsknappen en gång (istället för att hålla ned den i 3 sekunder) för att skicka en inlärningskod. (Endast P5-modeller)
  {% endhint %}

### *Walk Test*

* Efter att PIR-kameran är inlärd, sätt kontrollpanelen i “**Walk Test**” läge, håll PIR-kameran på önskad plats och tryck på funktionsknappen för att bekräfta att denna plats är inom kontrollpanelens signalräckvidd, se kontrollpanelens manual för att slutföra Walk Test.
* När du är nöjd med att PIR-kameran fungerar på den valda platsen kan du fortsätta med monteringen.

### ***Redigera PIR-kamerans driftområde***

* Följ instruktionen nedan för att ändra PIR-kamerans område i kontrollpanelen

1. Använd panelens Redigera enhet-funktion för att ändra PIR-kamerans områdesinställning.
2. Tryck och håll Test-knappen i 3 sekunder på PIR-kameran för att skicka en signal till panelen, och släpp sedan knappen när LED-lampan tänds.

### ***Närhetsdetektion***

* VST-892 har en digital närhetsdetektor som kan upptäcka alla försök till maskering (blockering) av en inkräktare.
* När en maskeringshändelse upptäcks, och maskeringstillståndet varar i 2 minuter, kommer VST-892 att skicka en signal om öppnad manipulation till kontrollpanelen för att meddela användaren om tillståndet.
* Efter att maskering/blockering tagits bort i 2 minuter kommer VST-892 att skicka en återställningssignal för manipulation till kontrollpanelen.

### ***Husdjursimmunitetsfunktion***

PIR-sensorn stöder husdjursimmunitetsfunktionen och kommer inte att upptäcka husdjur upp till 50 cm/20 kg för att minimera falsklarm.

Funktionen Husdjursimmunitet kan aktiveras/inaktiveras genom att ställa in jumperströmbrytaren (JP3). När jumperströmbrytaren (JP3) är inställd på ON är husdjursimmunitet inaktiverad. När jumperströmbrytaren (JP3) är inställd på OFF är husdjursimmunitet aktiverad. (Fabriksinställning).

### ***Känslighetshöjningsfunktion***

Du kan använda funktionen för att öka känsligheten för att öka PIR:ens detektionskänslighet. För att öka detektionskänsligheten, ställ jumperströmbrytaren (JP4) på ON. För att behålla normal detektionskänslighet, ställ jumperströmbrytaren (JP4) på OFF (fabriksinställning).

## Installation

### *Installationsriktlinje*

* PIR-kameran är utformad för att monteras antingen på en plan yta eller i ett hörn med medföljande skruvar och pluggar.
* Basen har utbrytbara partier där plasten är tunnare, för monteringsändamål. Två utbrytbara partier är för ytmontering och ett triangulärt monteringsfäste används för hörnmontering.
* Detektionsområdet är upp till 10 meter om PIR-kameran är monterad 2,3–2,5 meter över marken.
* När husdjursimmunitetsfunktionen är aktiverad kommer den inte att upptäcka husdjur upp till 50 cm/20 kg när den är monterad 2,3–2,5 meter över marken. Vid behov kan du justera höjden på PIR-kameran enligt storleken på ditt husdjur för optimal husdjursimmun prestanda. Högre installationsplats ger större husdjursimmunt område, men ökar också döda vinkeln under PIR-kameran.
* När VST-892 är monterad med roterande fäste kommer den inte att ha det normala detektionsområdet (som i diagrammet), eller det typiska husdjursimmuna området.

### VST-892 **Detektionsräckvidd**

![](https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F2le0ilUYt4sMFPJu8XtO%2F4.png?alt=media)

**Det rekommenderas att installera PIR-kameran på följande platser**

* Montera där djuren inte kan nå detektionsområdet genom att klättra på möbler eller andra föremål.
* Sikta inte detektorn mot trappor som djuren kan klättra på.
* På en plats så att en inkräktare normalt skulle röra sig tvärs över PIR:ens synfält.
* Mellan 2,3 och 2,5 m över marken för bästa prestanda.
* I ett hörn för att ge vidast möjliga vy.
* Där dess synfält inte kommer att blockeras t.ex. av gardiner, prydnader etc.

### **Begränsningar**

* Installera inte PIR-kameran helt utsatt för direkt solljus.
* Undvik att installera PIR-kameran i områden där enheter kan orsaka snabba temperaturförändringar i detektionsområdet, t.ex. luftkonditionering, värmare etc.
* Undvik stora hinder i detektionsområdet.

  <figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FazPfB95t4sVLMLhsa5M6%2F5.png?alt=media" alt=""><figcaption></figcaption></figure>
* Rikta den inte direkt mot värmekällor t.ex. eldar eller pannor, och inte ovanför element.
* Undvik rörliga föremål i detektionsområdet, t.ex. gardiner, väggprydnader osv.
* **Se till att alltid hålla RSSI-signalstyrkan stabil på “4”.**

### *Montering av PIR-kameran*

* PIR är utformad för att monteras antingen på en plan yta eller i ett hörn med medföljande skruvar och pluggar.

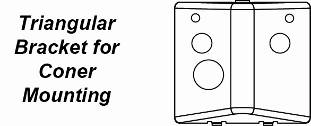

* För hörnmontering medföljer ett triangelfäste för att lägga till bakre manipulationsskydd. Fästet inkluderar också två utskärningar för väggmontering.
* För ytmontage medföljer ett valfritt roterande fäste så att användaren kan justera detektionsområdet. Med det roterande fästet kan VST-892 roteras 80 grader horisontellt och 70 grader vertikalt för att ge optimal täckning.

#### **Hörnmontering:**

1. Öppna höljet genom att lossa höljetsskruven med en Phillips-skruvmejsel.
2. Bryt igenom de 4 hörnens utbrytbara partier i mitten av basen.
3. Använd hålen som mall för att borra hål i ytan.
4. Sätt i väggpluggarna om du fäster den i puts eller tegel.
5. Skruva fast basen i väggpluggarna.
6. Fäst höljet på basen och dra åt.

#### **Hörnmontering med det triangulära fästet:**

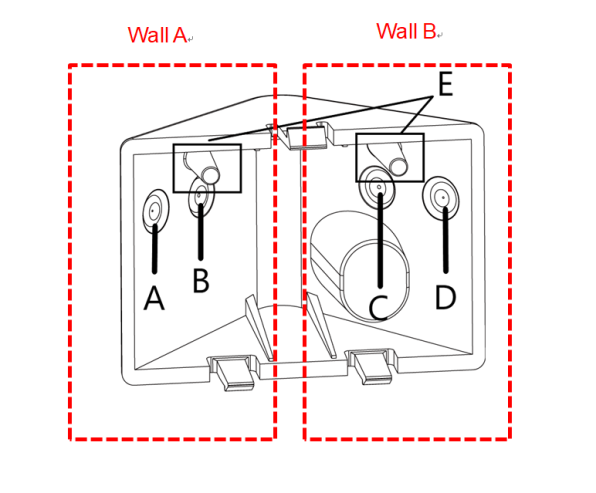

1. 4 utbrytbara partier är gjorda på det triangulära fästet. För att fästa fästet på *Vägg A*, bryt igenom *Utbrytning A & B*. För att fästa fästet på *Vägg B*, bryt igenom *Utbrytning C & D*. För att fästa fästet på båda *Vägg A & B*, bryt igenom *Utbrytning A & D eller B & C*.
2. Använd de två hålen som mall för att borra hål i hörnytan.
3. Sätt i väggpluggarna.
4. Skruva fast det triangulära fästet i väggpluggarna med *de två pekpinnarna (E)* överst vända mot dig.
5. Fäst PIR-kameran på krokarna på det triangulära fästet.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FXZn0EBxtEFeC4pGDTr9t%2F6.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FIDZed3uYPaYHidqpSrdf%2F7.png?alt=media" alt=""><figcaption></figcaption></figure>

#### **Ytmontering:**

1. Öppna höljet genom att lossa höljetsskruven med en Phillips-skruvmejsel.
2. Bryt igenom de 2 ytmontage-utbrytbara partierna i mitten av basen.
3. Använd hålen som mall för att borra hål i ytan.
4. Sätt i väggpluggarna om du fäster den i puts eller tegel.

   <figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F2bRDWyXBH8pucYa2Ll98%2F8.png?alt=media" alt=""><figcaption></figcaption></figure>
5. Skruva fast basen i väggpluggarna.
6. Fäst höljet på basen och dra åt.

#### **Ytmontering med roterande fäste (tillval, säljs separat):**

Det vridbara fästet kan monteras på väggen med medföljande skruvar.

1. Skruva fast det roterande fästet i väggen.
2. Fäst de 3 krokarna på det roterande fästet i de 3 hålen i basen enligt följd.
3. Rotera fästet till lämpligt detektionsområde och dra åt fästskruven.
