# VESTA-237N

&#x20;**KP-23B-EL-(F1)**

## **FJÄRRTANGENTBORD**![](https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FkbYxFIwuvazoFbbR4hcB%2F1.png?alt=media)

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F3XMdqeQ41hNN4eRbwrRF%2Fimage.png?alt=media&#x26;token=18f25403-8532-42fa-9804-c40e5509ca58" alt=""><figcaption></figcaption></figure>

Fjärrtangentbordet inkluderar följande modeller:

KP-23B-EL / KP-23B-EL-F1: Fjärrtangentbord med manipulationsbrytare

KP-23B-EL-NT / KP-23B-EL-NT-F1: Fjärrtangentbord utan manipulationsbrytare

## ***Delaridentifiering***

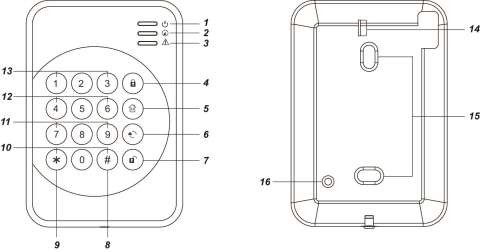

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FZoXTVGW2OHrmmZBGBz2N%2F4.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

1. **Aktiv LED** Kod
2. **Status-LED**&#x20;
3. **Felvisnings-LED**
4. <img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FUNlnkOZwKzWCvtsoS3xc%2Fimage.png?alt=media&#x26;token=881f4e4f-c05e-4e17-a361-df943c39cf94" alt="" data-size="line"> **Larmsirens knapp**
5. <img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FE3Hk0H2huyBVcXHGJxjy%2Fimage.png?alt=media&#x26;token=8e342d67-ab43-40ab-9e82-549b3b12f58a" alt="" data-size="line"> **Hemknapp**&#x20;
6. <img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FPE8SIyPa4R6jkI8GmxsA%2Fimage.png?alt=media&#x26;token=b7d05613-8dd5-46ec-a2c6-12d9738a14a9" alt="" data-size="line"> **Tangent**
7. <img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F6xXu6Cf8koZh3vBa22Kl%2Fimage.png?alt=media&#x26;token=7bd65106-82ef-4158-ab4d-4816e3dbb93f" alt="" data-size="line"> **Avaktiveringsknapp**
8. &#x20;**#-knapp**
9. &#x20;**\*-knapp**
10. **Tvåknappsinlärning** modeller - Tryck samtidigt på både # och \* för att skicka inlärningskod
11. **Tvåknapps medicinskt larm (om aktiverat)** - tryck både 7 och 9 för att utlösa medicinskt larm
12. **Tvåknapps brandlarm (om aktiverat)** - tryck både 4 och 6 för att utlösa brandlarm
13. **Tvåknapps paniklarm (om aktiverat)** - tryck både 1 och 3 för att utlösa paniklarm
14. **Batteriisolator**
15. **Monteringshål**
16. **Manipuleringskontakt** - Manipulationsbrytare finns inte för KP-23B-EL-NT

{% hint style="warning" %}
Notera:

* Ett kort pip ljuder tillsammans med knapptryckningen för att visa att den tryckta knappen är giltig.
* 4 kontinuerliga pip indikerar fel och användaren bör upprepa processen igen.
  {% endhint %}

## LED-indikator

### **Aktiv LED (Blå/Gul):**

* Blå LED på i 5 sekunder: systemet är i normalt driftläge.
* Blå LED blinkar i 5 sekunder: **låg batterinivå i normalt driftläge**.
* Amber LED på: systemet är i **Testläge**.
* Amber LED blinkar: **låg batterinivå i testläge**.

### **Status-LED (Blå/Röd):**

* Röd LED på: systemet är i **Frånvaroläge**
* Röd LED blinkar: systemet är i **Hem-läge**.
* Blå LED på: aktivering av **Avsäkringsläge**.
* Blå LED blinkar: fel på grund av följande orsaker:
  * Ingen respons skickades från kontrollpanelen inom 4 sekunder.
  * Kontrollpanelens användar-PIN-kod var felaktig.
  * Begäran om **Hem** läge under **Arm** läge.
  * Begäran om **Tvinga** **sätta på**.

### **Fel-LED (Gul):**

* Blinkar: systemfel (panelmanipulation, nätspänningsfel, sensorsabotage, sensor ur funktion, öppen dörr)&#x20;
* På: Larmminne (beroende på kontrollpanelen).![](https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FscxoFUYySN5DbxEZXq75%2F18.png?alt=media)

## Ström

* Fjärrtangentbordet använder ett EL123AP 3V litiumbatteri som strömkälla.
* Fjärrtangentbordet kan också upptäcka batteristatus. Om batterispänningen är låg kommer Aktiva LED att blinka (**Amber** på **Testläge** eller **Blå** på **Normalläge**) under drift. Låg batterisignal kommer att skickas tillsammans med vanliga signalöverföringar till kontrollpanelen för att visa statusen därefter.
* Innan leverans är batteriet förinstallerat från fabriken. Dra ut batteriisolatorn för att aktivera batteriet.
* När du byter batteri, tryck på manipulationsbrytaren ett par gånger efter att ha tagit bort det gamla batteriet för att ladda ur, sätt sedan i det nya batteriet.

## Energisparfunktion

* När den är inaktiv är fjärrtangentbordet i **standby** läge och förbrukar ingen ström. Det aktiveras och **väcks** i 5 sekunder när någon knapp trycks.
* Efter 5 sekunders knappinaktivitet stängs strömmen av och den återgår t**ill viloläge** läge.
* Vid slutförande av en kommandoingång stängs strömmen av och fjärrtangentbordet återgår till **standby** läge.

## Testläge

* Fjärrpanelen kan sättas i testläge genom att ange panels PIN-kod (standard: **0000**) följt av ＊-knappen. Den aktiva gula LED:en kommer att tändas tillsammans med ett långt pip.
* För att avsluta testläget, tryck på knappen **två gånger**, fjärrtangentbordet kommer att avge ett långt pip och den aktiva LED:en kommer att släckas, sedan återgår fjärrtangentbordet till normalt driftläge. Annars kommer fjärrtangentbordet automatiskt att lämna testläget efter 5 minuter och återgå till Normalt driftläge.

{% hint style="warning" %}
Notera:

När fjärrtangentbordet är i testläge fungerar det som **väcks** tillstånd och kommer INTE kopplas bort efter 5 sekunder.
{% endhint %}

***Testlägesfunktion:***

* Tryck ＊-knappen och sedan **7** knapp — Skicka inlärningssignal från fjärrtangentbordet
* Tryck ＊ knappen och sedan **2** knapp — Aktivera tvåknapps paniklarmfunktion
* Tryck ＊-knappen och sedan **3** knapp — Aktivera tvåknapps brandlarmsfunktion
* Tryck ＊-knappen och sedan **4** knapp — Aktivera tvåknapps medicinskt larmsfunktion
* Tryck ＊-knappen och sedan **5** knapp — Inaktivera alla tvåknappsfunktioner (**Standard**)
* Tryck ＊-knappen och sedan **6** knapp — Redigera tangentbords-PIN-kod

&#x20;                                                   Ange **Gammal** Keypad PIN-kod och tryck sedan <img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FPE8SIyPa4R6jkI8GmxsA%2Fimage.png?alt=media&#x26;token=b7d05613-8dd5-46ec-a2c6-12d9738a14a9" alt="" data-size="line"> knappen

&#x20;                                                   Ange **Ny** en ny 4-siffrig keypad PIN-kod och tryck sedan **#** knappe&#x6E;**.**

* Tryck <img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F6xXu6Cf8koZh3vBa22Kl%2Fimage.png?alt=media&#x26;token=7bd65106-82ef-4158-ab4d-4816e3dbb93f" alt="" data-size="line"> knappen **två gånger** — för att lämna testläge&#x74;**.**
* Tryck ＊-knappen och sedan **8** knapp — Aktivera aktivering/hem utan PIN-kod
* Tryck ＊-knappen och sedan **9** knapp — Aktivera aktivering/hem med kontrollpanelens användar-PIN-kod (**Standard**)

## Sabotageskydd

* Tangentbordet är skyddat mot försök att öppna locket eller att lossa tangentbordet från dess monteringsyta.
* Manipulationsskydd är inaktiverat när keypaden är i testläge.

## Installationsprocedurer

Steg 1. Sätt kontrollpanelen i inlärningsläge.

Steg 2. Lägg till fjärrkeypad i kontrollpanelen:

**Inlärning i testläge:**

1. Sätt fjärrtangentbordet i testläge genom att ange KP-PIN-koden (standard: **0000**), tryck sedan på ＊-knappen. Den aktiva gula LED:en kommer att tändas tillsammans med ett långt pip.
2. Tryck ＊-knappen sedan **7** tangent. Fjärrtangentbordet kommer att avge ett långt pip.

{% hint style="warning" %}
Notera:

Om fjärrknappsatsen inte gav ett långt pip betyder det att den inte skickade inlärningskoden till kontrollpanelen, vänligen tryck ＊-tangenten sedan **7** knappen igen för att skicka inlärningskoden.
{% endhint %}

3. Om kontrollpanelen tar emot inlärningskoden kommer den att visa informationen därefter. Se driftmanualen för din kontrollpanel för att slutföra inlärningsprocessen.
4. Efter att kontrollpanelen mottagit signalen från fjärrtangentbordet skickar den en bekräftelse tillbaka till fjärrtangentbordet. Fjärrtangentbordet pipar sedan 3 gånger för att bekräfta att bekräftelsen mottagits.

**Inlärning för dubbelknapp:**

I. Tryck och både **#** och ＊-tangenterna tillsammans i normalt driftläge. Fjärrtangentbordet kommer att ge ett långt pip.

{% hint style="warning" %}
Notera:

Om fjärrtangentbordet inte gav ett långt pip betyder det att det inte skickade inlärningskoden till kontrollpanelen, tryck vänligen både **#** och ＊-knapparna tillsammans igen för att skicka inlärningskoden.
{% endhint %}

3. Om kontrollpanelen tar emot inlärningskoden kommer den att visa informationen därefter. Se driftmanualen för din kontrollpanel för att slutföra inlärningsprocessen.
4. Efter att kontrollpanelen mottagit signalen från fjärrtangentbordet skickar den en bekräftelse tillbaka till fjärrtangentbordet. Fjärrtangentbordet pipar sedan 3 gånger för att bekräfta att bekräftelsen mottagits.

{% hint style="danger" %}

#### VIKTIGT:

Om fjärrtangentbordet inte ger 3 pip, vänligen starta inlärningsproceduren igen.
{% endhint %}

<table data-header-hidden><thead><tr><th width="80"></th><th></th></tr></thead><tbody><tr><td>Steg 3.</td><td>Efter att fjärrtangentbordet är inlärt, sätt kontrollpanelen i <strong>Walk Test</strong> läge, håll fjärrtangentbordet på önskad plats, och skicka inlärningskoden till kontrollpanelen för att bekräfta att denna plats är inom kontrollpanelens signalområde. För att skicka inlärningskoden, tryck antingen ＊-tangenten och sedan <strong>7</strong> tangent i testläge eller tryck både <strong>#</strong> och ＊-knapparna tillsammans i normalt driftläge.</td></tr><tr><td>Steg 4.</td><td>När du är nöjd med att fjärrtangentbordet fungerar på den valda platsen kan du fortsätta montera fjärrtangentbordet enligt stegen nedan (se <em><strong>Montering av fjärrkeypad</strong>)</em>.</td></tr><tr><td>Steg 5.</td><td><p>Ställ in din egen KP-PIN-kod:</p><ol><li>När tangentbordet är i testläge, tryck ＊-tangenten och sedan <strong>6</strong> tangent, ett långt pip kommer att ljuda.</li><li>Ange <strong>0000</strong> (standard PIN-kod)</li><li>Tryck <img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FPE8SIyPa4R6jkI8GmxsA%2Fimage.png?alt=media&#x26;token=b7d05613-8dd5-46ec-a2c6-12d9738a14a9" alt="" data-size="line"> tangent, fjärrtangentbordet ger ett långt pip.</li><li>Ange din nya 4-siffriga kod.</li><li>Tryck <strong>#</strong> tangent, fjärrtangentbordet ger ett långt pip. Den nya PIN-koden är aktiverad.</li></ol></td></tr><tr><td>Steg 6. </td><td>Tryck  <img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F6xXu6Cf8koZh3vBa22Kl%2Fimage.png?alt=media&#x26;token=7bd65106-82ef-4158-ab4d-4816e3dbb93f" alt="" data-size="line"> knappen <strong>två gånger</strong> för att lämna testläge och installationen är slutförd.</td></tr></tbody></table>

## Montering av fjärrtangentbordet

1. Ta bort frontplåten.
2. Använd de två monteringshålen i bakstycket som mall och markera positionerna på den mest lämpliga platsen.
3. Sätt i plugg om du fäster i gips- eller tegelyta.
4. Skruva fast fjärrtangentbordet på väggpluggarna. V. Sätt tillbaka frontpanelen.

## Systemlägekontroll

Efter att ha lärt in tangentbordet i larmsystemets kontrollpanel kan användaren ändra systemet med hjälp av tangentbordet.

Det finns två sätt att aktivera systemet.

1. Frånkoppla/Larma på systemet genom att ange kontrollpanelens användar-PIN-kod.
2. Frånkoppla/Larma på systemet utan att ange kontrollpanelens användar-PIN-kod. Avaktivering av systemet kräver alltid att kontrollpanelens användar-PIN-kod anges

&#x20;         KP-23B-EL-NTF1-modellens tangentbord stödjer både 4-siffrig och 6-siffrig PIN-kod.&#x20;

&#x20;         KP-23B-EL-NT-modellens tangentbord stödjer endast 4-siffrig PIN-kod

### **Arm/Hem med kontrollpanelens PIN-kod**

Under testläge, tryck ＊-knappen och sedan **9** knapp för att aktivera funktionen Armera/Hem med PIN-kod (**Standard**).

* **Gå in i armeringsläge**: Ange valfri av kontrollpanelens användarkoder och tryck <img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FUNlnkOZwKzWCvtsoS3xc%2Fimage.png?alt=media&#x26;token=881f4e4f-c05e-4e17-a361-df943c39cf94" alt="" data-size="line"> tangent. Om panelen inte har fel och armeringen lyckas kommer den röda Status-LED att tändas tillsammans med ett långt pip.
* **Gå in i hem-läge**: Ange någon av kontrollpanelens användarkoder och <img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FE3Hk0H2huyBVcXHGJxjy%2Fimage.png?alt=media&#x26;token=8e342d67-ab43-40ab-9e82-549b3b12f58a" alt="" data-size="line"> tangent. Om panelen inte har fel och armeringen lyckas kommer den röda Status-LED att blinka 4 gånger tillsammans med 3 pip.
* **Återgå till avaktiveringsläge**: Ange någon av kontrollpanelens användarkoder och <img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F6xXu6Cf8koZh3vBa22Kl%2Fimage.png?alt=media&#x26;token=7bd65106-82ef-4158-ab4d-4816e3dbb93f" alt="" data-size="line"> tangent. Om avsäkning lyckas kommer den blå Status-LED att tändas tillsammans med 2 pip.

### **Arm/Hem utan kontrollpanels PIN-kod**

I testläget kan tryck på ＊-tangenten och sedan **8** knappen för att aktivera Arm/Hem utan PIN-kod-funktionen

* **Gå in i armeringsläge**: Tryck <img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FUNlnkOZwKzWCvtsoS3xc%2Fimage.png?alt=media&#x26;token=881f4e4f-c05e-4e17-a361-df943c39cf94" alt="" data-size="line"> tangent. Om panelen inte har fel och armeringen lyckas kommer den röda Status-LED att tändas ensam tillsammans med ett långt pip.
* **Gå in i hem-läge**: Tryck <img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FE3Hk0H2huyBVcXHGJxjy%2Fimage.png?alt=media&#x26;token=8e342d67-ab43-40ab-9e82-549b3b12f58a" alt="" data-size="line"> tangent. Om panelen inte har fel och armeringen lyckas kommer den röda Status-LED att blinka 4 gånger tillsammans med 3 pip.
* **Återgå till avaktiveringsläge**: Ange någon av kontrollpanelens användarkoder och <img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F6xXu6Cf8koZh3vBa22Kl%2Fimage.png?alt=media&#x26;token=7bd65106-82ef-4158-ab4d-4816e3dbb93f" alt="" data-size="line"> Tangent. Om avsäkning lyckas kommer den blå Status-LED att tändas tillsammans med 2 pip.

## Tvåknapps larmsfunktion

* Paniklarm — Tryck både **1** och **3** knappar för att utlösa paniklarm.
* Brandlarm — Tryck både **4** och **6** knappar för att utlösa brandlarm.
* Medicinskt larm — Tryck både **7** och **9** knappar för att utlösa medicinskt larm.

{% hint style="warning" %}
Notera:

Tvåknappslarmsfunktionen är inaktiverad som standard. För att aktivera den, vänligen se **Testläge** avsnittet
{% endhint %}

## Allmän drift

* Om det finns **larmminne,** statusen Blå LED och fel-LED kommer att tändas med 5 pip (beroende på kontrollpanelen).
* Gå in i testläge — Ange **Tangentbordets PIN-kod** och tryck sedan ＊-tangenten.
* Panikalarm — Tryck **1** knapp + **3** knappen samtidigt. (om funktionen är aktiverad)
* Brandlarm — Tryck **4** knapp + **6** knapp samtidigt. (om funktionen är aktiverad)  Medicinskt larm — Tryck **7** knapp + **9** knappen samtidigt. (om funktionen är aktiverad) <img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FPE8SIyPa4R6jkI8GmxsA%2Fimage.png?alt=media&#x26;token=b7d05613-8dd5-46ec-a2c6-12d9738a14a9" alt="" data-size="line"> Kontrollera kontrollpanelens status — Normalläge Tryck  knapp.  Röd LED på: systemet är i **Frånvaroläge**
  * Röd LED blinkar: systemet är i **Hem-läge**.
  * Blå LED på: aktivering av **Avsäkringsläge**.
  * Blått blink: fel på grund av följande orsaker:

&#x20;             \- Ingen respons skickades av kontrollpanelen inom 4 sekunder.

&#x20;             \- PIN-koden var felaktig.

&#x20;             \- Begäran om **Hem** läge under **Arm** läge.

&#x20;             \- Begäran om **Tvinga** **sätta på**.

## Felaktiga tillstånd

*När fjärrtangentbordet är i **NORMALT DRIFTSLÄGE,***

1. När ett fel finns i kontrollpanelen, om tangentbordet används för att armmera panelen, kommer tangentbordets blå Status- och amber Fel-LED att blinka 4 gånger tillsammans med 3 pip för att indikera fel. Användaren kan tvinga panelen att armmera genom att utföra armåtgärden igen.
2. När tangentbordet används för att avsäkra panelen tänds Aktiva blå LED ensam tillsammans med två korta pip vilket indikerar normal drift. Vid fel kommer det att ljuda 5 gånger och tända både blå Status-LED och amber Fel-LED i 5 sekunder.
3. Om **kontrollpanelen** är i armeringsläge, kan du **INTE** aktivera Hem-läge med fjärrtangentbordet. Den blå Status-LED kommer att blinka 4 gånger för att indikera sändningsfel.
4. Om du matar in fel KP-PIN-kod 4 gånger, kommer KP att inaktivera knappinmatningen i 1 minut, vilket indikeras av att alla LED-lampor blinkar 3 gånger och 6 pip. Efter 1 minut kommer KP att avge ett långt pip för att indikera att knappfunktionen är tillbaka till normalt.

## Bilaga

Om du har glömt tangentbordets PIN-kod eller något gick fel med fjärrtangentbordet, kan du återställa fjärrtangentbordet till fabriksinställningar. Fabriksåterställning återställer tangentbordets PIN-kod till **0000**. Tangentbordet måste också läras in i kontrollpanelen igen efter återställning. ***Återställ till fabriksinställningar:***

Steg 1 Ta bort batterierna och frigör sabotagen.

Steg 2 Tryck och håll **3** knapp medan du sätter i batteriet.

Steg 3 Fortsätt att hålla **3** tills tre korta pip indikerar lyckad återställning.

Steg 4 Släpp **3** knappen, återställningsprocessen är slutförd.

När knappsatsen än tas bort från kontrollpanelen ska den också fabriksåterställas för att rensa dess kontrollpanelsminne.
