# VESTA-220

**GDC-3**

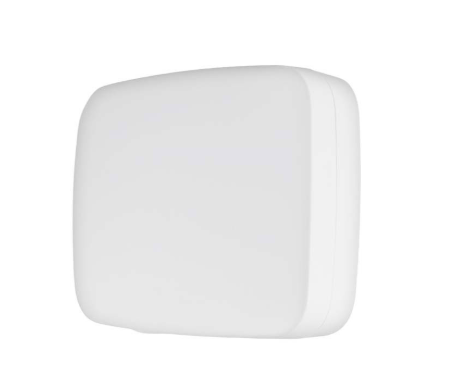

## **Z-Wave styrning för garageport**

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F01LMMZj5bHdgrkFGP7MQ%2Fimage.png?alt=media&#x26;token=0c0befe9-fde0-4001-ba8c-0867988878df" alt=""><figcaption><p><a href="https://vestasecurity.eu/it/product/VESTA-220/">VESTA-220</a></p></figcaption></figure>

## **Introduktion**

VESTA-220 är en Z-Wave-styrning för garageport som ansluts till garageportsöppnaren. Efter att ha anslutit till ett Z-Wave-nätverk kan GDC-3 ta emot kommandon via Z-Wave-nätverket för att aktivera den anslutna garageportsöppnaren, vilket möjliggör bekväm fjärröppning eller stängning av garageporten.

GDC-3 inkluderar också en lutningssensor för garageport (Tilt-GDC3) som kan installeras på en vipport, eller en kontakt för garageport (DC-16SL-GDC3 / DC-32-EX-GDC3) som kan användas på en horisontellt öppnande garageport för att rapportera garageportens status när porten är "öppen" eller "stängd".

Innan den aktiverade garageporten börjar röra sig kommer varningsdioderna på GDC-3 att blinka och den inbyggda sirenen att avge varningspip.

Z-Wave är ett trådlöst kommunikationsprotokoll som använder lågstrålande RF-radio. Z-Wave-styrningen för garageporten tillåter åtkomst till klassen "S2 Unauthenticated" och stödjer Z-Wave SmartStart-inclusion samt klassisk inclusion.

## **Delars identifiering**

**GDC-3 (styrning för garageport)**

![](https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FNWzCaSAyCmHCp3BnaiRX%2F0.jpeg?alt=media)

1. **Grön LED-indikator**
   * **På**: Ansluten till strömförsörjning.
   * **Blinkar tillsammans med röd LED i 5 sekunder:** Innan garageporten rör sig.
2. **Röd LED-indikator**
   * **Blinkar en gång per sekund:** I lärläge för Tilt-GDC3.
   * **Blinkar en gång var 5:e sekund:** Tilt-GDC3 lågt batteri
   * **Blinkar tillsammans med grön LED i 5 sekunder:** Innan garageporten rör sig.
3. **Funktionsknapp**
   * Tryck på knappen 3 gånger inom 1 sekund för att inkludera eller exkludera enheten i/ur Z-Wave-nätverket.
   * Håll knappen intryckt i 10 sekunder för fabriksåterställning.
   * Tryck en gång på knappen för att öppna/stänga garageporten.
4. **Anslutningsterminaler**

Anslut till tryckknappens väggkonsolterminaler på garageportsöppnaren.

5. **DC-kontakt (med låsfunktion)**

Sätt i en DC 9V1A nätadapter och vrid den 90 grader medurs till låst läge. För att ta bort adaptern, vrid den 90 grader moturs till ursprungligt öppet läge och ta ut den.

6. **Lärknapp**

Använd ett spetsigt verktyg för att trycka på lärknappen en gång för att gå in i lärläge för Tilt-GDC3.

7. **Monteringshål**
8. **Monteringsfäste**

**Tilt-GDC3 (lutningssensor för garageport)**

![](https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FxbxpWsOqRcNMf027uD1H%2F1.jpeg?alt=media)

**Testknapp / LED-indikator**

1. **Testknapp:**

* Tryck på testknappen för att sända en lärkod till GDC-3.
* Tryck på testknappen för att rapportera garageportens position och gå in i testläge i 3 minuter. I testläge kommer LED att tändas när lutningssensorn aktiveras.

**LED-indikator:**

* LED:en blinkar 3 gånger när den sänder en lärkod.
* LED:en tänds när enheten utlöses i testläge.
* LED:en tänds när manipuleringstrippeln är aktiverad.
* (Port öppen) Vid enhetsfel eller i testläge kommer LED:en att blinka 6 gånger.
* (Port stängd) Vid enhetsfel eller i testläge kommer LED:en att blinka 6 gånger. Efter 10 sekunder kommer LED:en att blinka 3 gånger.
* När batteriet är slut slutar lutningssensorn för garageporten att fungera och LED:en blinkar var 4:e sekund.

2. **Monteringshål**

Används för att fästa och skruva fast lutningssensorn direkt på den övre delen av garageporten.

**3. Manipuleringsbrytare**

När lutningssensorn för garageporten är monterad kommer manipuleringsbrytaren att vara helt intryckt mot garageporten.

När enhetens lock öppnas eller när den tas bort från monteringsytan aktiveras manipuleringsbrytaren.

LED:en kommer att blinka 6 gånger och skicka en signal om manipuleringsöppning för att informera användare om detta tillstånd.

4. **Batteriavskiljare**
5. **Batterifack**

Lutningssensorn för garageporten drivs av ett CR123 3V litiumbatteri. När batterispänningen är låg kommer en låg batterisignal att skickas till kontrollpanelen för att informera användare om detta tillstånd.

**DC-16SL-GDC3 (kontakt för garageport)**

![](https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FNiSdycUs4oL03DnrGxlS%2F2.jpeg?alt=media)

**1. LED-indikator**

I normalt driftläge förblir LED-indikatorn släckt utom i följande situationer:

\- När dörrkontaktens manipuleringsbrytare utlöses.

* Varje gång dörrkontakten aktiveras på grund av manipuleringsutlösning eller låg batterinivå.
* Varje gång dörrkontakten aktiveras och sänder signal under testläge.

1. **Testknapp**
   * Tryck på testknappen för att sända en lärkod till GDC-3.
   * Tryck på testknappen för att rapportera garageportens position och gå in i testläge i 3 minuter. I testläge kommer LED:en att tändas när dörrkontakten aktiveras.
2. **Batterifack**

Dörrkontakten drivs av en **3V CR2 litiumbatteri**. När batterispänningen är låg kommer en låg batterisignal att skickas till kontrollpanelen för att informera användare om detta tillstånd.

4. **Skruvhål för att säkra locket**
5. **Brytpunkter**
6. **Manipuleringsbrytare**

Den är utformad för att skydda mot obehörig borttagning från monteringsplatsen, öppning av locket eller ostadig installation. När manipuleringsskyddet utlöses rapporteras en manipuleringssignal till kontrollpanelen via GDC-3, och LED:en tänds också.

7. **Hål för batteriavskiljare**
8. **Ribbmärken**
9. **Magnet**

Montera magneten på sidan av dörrkontakten där det finns 2 ribbmärken för att indikera positionen för den interna magnetswitchen. Dörrkontakten bör installeras antingen upprätt eller uppochned för att säkerställa att den ribbmärkta sidan vetter mot magneten.

11. **Hål för magnetskruv**
12. **Magnetdistans**

**DC-32-EX-GDC3 (utomhuskontakt för garageport)**

![](https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F8zRp4agJlqQqUFQiIT9H%2F3.jpeg?alt=media)

1. **Skyddskåpa**
2. **Batterilucka**
3. **Främre manipuleringsbrytare**
   * När batteriluckan tas bort aktiveras den främre manipuleringsbrytaren.
4. **LED-indikator**
5. **Lär-/testknapp**
   * Använd ett spetsigt verktyg för att trycka på knappen för att sända lärkod eller gå in i testläge i 3 minuter.

     Tryck på testknappen för att rapportera garageportens position och gå in i testläge i 3 minuter.&#x20;
   * I testläge kommer LED:en att tändas när dörrkontakten aktiveras.
6. **Batterifack**
   * Dörrkontakten använder två AA L91 litiumbatterier som strömkälla.
7. &#x20;**Bakre manipuleringsbrytare**
   * När dörrkontakten tas bort från monteringsytan aktiveras den bakre manipuleringsbrytaren.
8. **Krokar**
9. **Hakohål**
10. **Brytpunkter**
11. **Brytområde**

## **Komma igång**

### ***Lär in Tilt-GDC3 / DC-16SL-GDC3 / DC-32-EX-GDC3 i GDC-3***

Sätt på ström på Tilt-GDC3 / DC-16SL-GDC3 / DC-32-EX-GDC3 och anslut GDC-3 till strömförsörjningen.

* Använd ett spetsigt verktyg för att trycka på lärknappen på GDC-3 en gång för att gå in i lärläge. GDC-3 kommer att avge ett pip och den röda LED:en börjar blinka.
* Tryck på testknappen på Tilt-GDC3 / DC-16SL-GDC3 / DC-32-EX-GDC3 för att sända en lärkod till GDC-3, LED:en kommer att blinka 3 gånger.
* Om inlärningen lyckas kommer GDC-3 att avge 2 pip för att indikera detta. Om Tilt-GDC3 / DC-16SL-GDC3 / DC-32-EX-GDC3 redan har lagts till i GDC-3 kommer GDC-3 att avge ett Di-Do-ljud för att varna användaren.
* Använd ett spetsigt verktyg för att trycka på lärknappen på GDC-3 igen för att återgå till normalt läge, den röda LED:en slocknar. Alternativt lämnar GDC-3 lärläget automatiskt med 5 pip efter 1 minuts inaktivitet.

{% hint style="warning" %}
Observera:

Styrningen för garageport stöder endast en sensor. Om en andra sensor (antingen lutningssensor eller dörrkontakt) lärs in i GDC-3 kommer den gamla sensorn att ersättas av den nyligen inlärda sensorn.
{% endhint %}

### ***Lägga till GDC-3 i systemet (inkludering)***

Enheten stödjer både klassisk inclusionprocess och SmartStart-inclusionprocess.

#### **Klassisk inkludering**

* Anslut GDC-3 till strömförsörjning
* Sätt Z-Wave-gatewayen eller kontrollpanelen i **inkluderingsläge** (vänligen hänvisa till användarmanualen för Z-Wave-gatewayen eller kontrollpanelen).
* Tryck på funktionsknappen 3 gånger inom 1 sekund.
* Se användarmanualen för Z-Wave-gatewayen eller kontrollpanelen för att slutföra tilläggsprocessen.
* Om styrningen för garageport redan har lagts till i/inkluderats i en annan Z-Wave-gateway/kontrollpanel, eller om den inte kan läggas till i den aktuella Z-Wave-gatewayen/kontrollpanelen, försök ta bort den först (se ***Ta bort enhet***).

#### **SmartStart-inkludering**

SmartStart-aktiverade produkter kan läggas till i ett Z-Wave-nätverk genom att skanna Z-Wave-QR-koden som finns på produkten med en controller som stödjer SmartStart-inclusion. Ingen ytterligare åtgärd krävs och SmartStart-produkten kommer automatiskt att läggas till inom 10 minuter efter att den har slagits på i närheten av nätverket. Z-Wave SmartStart använder enhetens DSK-information för att förbättra och förenkla inkluderingsprocessen. **DSK** står för Device Specific Key som används för autentisering och krypterad kommunikation. DSK-informationen lagras i QR-kodsformat som är tryckt på en etikett och fäst på enhetens framsida, som i exemplet som visas till höger.

![](https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FGXLbmTAgCDkro24xo7v9%2F7.jpeg?alt=media)

* Skanna QR-koden på baksidan av GDC-3 för att få **DSK** informationen och överföra den till Z-Wave-gatewayen.
* Anslut GDC-3 till strömförsörjning, en SmartStart-inkluderingsförfrågan skickas automatiskt till gatewayen.
* Gatewayen kommer automatiskt att inkludera enheten vid igenkänning genom att matcha inkluderingsförfrågan med den erhållna DSK.

{% hint style="warning" %}
Observera:

Enhetens DSK används endast under inkludering.

DSK kan läsas utan att GDC-3 är påslagen, så det är möjligt att förbereda gatewayen för att inkludera enheten innan installation och påslagning av styrningen för garageport.

Om GDC-3 redan har blivit **inkluderad** (inlärd) i en annan Z-Wave-gateway/kontrollpanel, vänligen exkludera den först (se ***Exkludering***) innan du försöker **inkludera** den i den aktuella Z-Wave-gatewayen/kontrollpanelen. GDC-3 kommer inte att skicka en SmartStart-inkluderingsförfrågan om den redan är i en Z-Wave-gateway/kontrollpanel.
{% endhint %}

### ***Ta bort GDC-3 från systemet (exkludering)***

Styrningen för garageport måste tas bort från det befintliga Z-Wave-nätverket innan den kan läggas till i ett annat.&#x20;

#### **Exkluderingsläge**

* Sätt Z-Wave-gatewayen eller kontrollpanelen i **Exkluderingsläge** (vänligen hänvisa till användarmanualen för Z-Wave-gatewayen eller kontrollpanelen).
* Tryck på funktionsknappen 3 gånger inom 1 sekund, och enheten tas bort från Z-Wave-nätverket.

#### **Fabriksåterställning**

*(Använd endast fabriksåterställning när nätverkets kontrollpanel/gateway saknas eller är ur funktion).*

Fabriksåterställning av enheten återställer den till fabriksinställningar (dvs. inte inkluderad i något Z-Wave-nätverk).

* Håll in funktionsknappen på enheten i 10 sekunder för att utföra fabriksåterställning.

{% hint style="warning" %}
Observera:

Innan du tar bort eller fabriksåterställer GDC-3, säkerställ att enhetens DSK-information har tagits bort eller inte finns i gatewayen. Om du tar bort eller fabriksåterställer enheten men dess DSK-information fortfarande finns i gatewayen, kommer gatewayen automatiskt att inkludera enheten igen.
{% endhint %}

### ***Räckviddstest***

För att testa om styrningen för garageport kan kommunicera med Z-Wave-gatewayen eller kontrollpanelen:

* Sätt gatewayen/panelen i räckviddstestläge (Walk Test).
* Tryck på funktionsknappen på enheten.
* Gatewayen/kontrollpanelen bör visa om enheten är inom driftområdet (vänligen hänvisa till användarmanualen för gatewayen/kontrollpanelen).

## **Installation**

### **Montering av lutningssensorn för garageport (Tilt-GDC3)**

* Lutningssensorn för garageport är avsedd att monteras på vipport eller överliggande garageport, inte för rullport. Den används för att rapportera när garageporten är "öppen", "stängd" eller rör sig.
* Enheten ska monteras vertikalt mot marken (den ska inte vara tiltat mer än +-5 grader vid montering).
* Montera enheten på en torr och ren yta. Säkerställ att enheten monteras med LED-indikatorn uppåt.
* Lutningssensorn för garageport bör monteras på den översta panelen av garageporten, som visas nedan.

![](https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FOEsZ1rnicFjxUMkrO3VX%2F13.jpeg?alt=media)

* Det finns två sätt att montera lutningssensorn för garageport. Skruvmontering:
  1. Hitta en lämplig plats för att installera lutningssensorn för garageport. Monteringsytan bör vara ren och torr. Rengör monteringsytan noggrant vid behov.
  2. Använd de två monteringshålen som mall för att markera och borra monteringshål.
  3. Använd medföljande plugg för installation i gips/tegel. Skruva fast lutningssensorn i de medföljande pluggarna. Säkerställ att pluggarna är i nivå med monteringsytan.

{% hint style="warning" %}
Observera:

Använd endast denna monteringsmetod när garageportarna är tjockare än skruvarnas längd.
{% endhint %}

#### Klibbmontering:

1. Hitta en lämplig plats för att installera lutningssensorn för garageport. Monteringsytan bör vara ren och torr. Rengör monteringsytan noggrant vid behov.
2. Ta bort ena sidan av skyddspappret på dubbelhäftande tejp. Applicera den på baksidan av lutningssensorn och tryck hårt i 30 sekunder för att säkerställa god kontakt.
3. Ta bort resterande skyddspapper på tejpen och pressa lutningssensorn fast på önskad plats i ytterligare 30 sekunder. Undvik att applicera tejpen på ojämn yta eller att applicera om den.

### **Montering av dörrkontakten (DC-16SL-GDC3)**

* Dörrkontakten är avsedd att användas på horisontellt öppnande garageport för att rapportera garageportens status när porten är "öppen" eller "stängd".
* Installera dörrkontakten på det mer stationära föremålet (t.ex. dörrkarmen) och montera magneten på det mer rörliga föremålet (t.ex. garageporten).

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FRn4gNm9NejE76DFRWXFM%2F1.png?alt=media&#x26;token=4ed0fecf-76ce-46d4-a08c-fe69b475fcab" alt=""><figcaption></figcaption></figure>

* Montera magneten med medföljande skruvar. Justera magneten enligt ribbmarkeringen på dörrkontakten.
* Vid behov använd magnetdistansen för att bättre justera magneten mot ribbmarkeringarna.

{% hint style="warning" %}
Observera:

Magneten bör inte vara mer än 15 mm från dörrkontakten när dörren är stängd.
{% endhint %}

* De två vita kåporna som medföljer kan sättas in i magnetens skruvhål för estetisk helhet.
* Det finns två sätt att montera dörrkontakten: självhäftande montering eller skruvmontering.

#### &#x20;Självhäftande montering:

1. Monteringsytan bör vara ren, torr och slät. Rengör monteringsytan med lämpligt avfettningsmedel vid behov.
2. Ta bort ena sidan av skyddspappret på dubbelhäftande tejp. Applicera tejpen på baksidan av enheten och tryck hårt i 30 sekunder för att säkerställa god kontakt.
3. Ta bort resterande skyddspapper på tejpen och pressa dörrkontakten fast på önskad plats i 30 sekunder.

{% hint style="warning" %}
Observera:

Använd inte tejpmetoden på ytor med flagande eller sprucken färg eller på en grov yta.

Applicera inte 3M-tejpen igen. Den kan inte återanvändas
{% endhint %}

#### Skruvmontering:

Basen har två brytpunkter där plasten är tunnare för monteringsändamål.

För att montera dörrkontakten:

1. Ta bort locket genom att skruva loss skruven som säkrar locket med en Phillips-skruvmejsel.
2. Bryt igenom brytpunkterna på basen.
3. Använd hålen som mall och borra två hål.
4. Sätt i pluggar om du fäster i gips eller tegel.
5. Skruva fast basen i väggen med en Phillips-skruvmejsel.
6. Fäst locket på basen och dra åt skruven som säkrar locket.

### **Montering av utomhuskontakten för garageport (DC-32-EX-GDC3)**

* Den vattentäta dörrkontakten är avsedd att användas på horisontellt öppnande garageport för att rapportera garageportens status när porten är "öppen" eller "stängd".

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FWoQaV7P6xKkmPPfvv9DA%2F2.png?alt=media&#x26;token=dcae478d-40b7-450f-bb29-b9e06d590089" alt=""><figcaption></figcaption></figure>

* Det rekommenderas att dörrkontakten placeras på den fasta ramen av garageporten och magneten på garageporten.
* Ribbmarkeringarna på magneten och dörrkontakten måste linjera (**FIG. 1**).
* Magneten bör inte vara mer än 3 cm från den markerade sidan av dörrkontakten när dörren är stängd.
* Dörrkontakten har en bakre manipuleringsbrytare i baklocket. Se till att enheten är placerad i fästet så att manipuleringsbrytarspringan trycks mot brytområdet som är löst förbundet med fästet.

Om dörrkontakten med våld tas bort från väggen kommer brytområdet att brytas av från fästet och förbli fäst vid monteringsytan, vilket aktiverar manipuleringsbrytaren.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FgkHKm1b7NndkcxSxR2NF%2F3.png?alt=media&#x26;token=7faec226-9677-4733-a96f-b37059d3228f" alt=""><figcaption></figcaption></figure>

* För att montera dörrkontakten:

  1. Det medföljande monteringsfästet har 3 brytpunkter där plasten är tunnare och kan brytas för monteringsändamål. (**FIG. 2**)

  <figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FtLO1ZEgpvx49pFTKeE4H%2F4.png?alt=media&#x26;token=3878654f-d209-494d-bf21-d0d978ff50d5" alt=""><figcaption></figcaption></figure>

2. Använd monteringsfästet som mall för att borra hål i väggen för pluggar. (**FIG. 3**)
3. Tryck in pluggarna och fäst monteringsfästet på väggen med skruvarna.
4. Montera dörrkontakten med krokarna på baklocket hakade i hakohålen på monteringsfästet och tryck sedan nedåt för att låsa kroken. (**FIG. 4**)

{% hint style="warning" %}
Observera:

Se till att den bakre manipuleringsbrytaren på dörrkontakten trycks mot brytområdet på monteringsfästet.

Säkra bottenfästs skruvar.
{% endhint %}

&#x20;5\. Sätt tillbaka skyddskåpan.

* Det finns två sätt att montera magneten – självhäftande montering och skruvmontering.

&#x20;Skruvmontering:

1. Skruva fast monteringsfästet med de två medföljande skruvarna i dörren.
2. Fäst magneten på monteringsfästet.

{% hint style="warning" %}
Observera:

Den medföljande magnetdistansen kan användas genom att sidan med svart text vänds mot monteringsfästet, mellan magneten och dörren för att underlätta justering och installation.
{% endhint %}

Klibbmontering:

1. Alternativt använd den medföljande dubbelhäftande tejpen för att fästa magneten direkt på dörren.

{% hint style="warning" %}
Se till att monteringsytan är ren, torr och slät innan magneten med dubbelhäftande tejp fästs på dörren och att magneten pressas ordentligt mot dörren i 30 sekunder.
{% endhint %}

2. Installationen är nu slutförd.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FEbMiyiyBy7diLzasCFTa%2F1.png?alt=media&#x26;token=2c41551e-afb0-4346-b5f6-746e4a255c8b" alt=""><figcaption></figcaption></figure>

### **Montering av styrningen för garageport (GDC-3)**

* Styrningen för garageport monteras vanligtvis i taket nära garageportsöppnaren och eluttaget.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FFGMeoTj6OU22XheNvTeU%2F2.png?alt=media&#x26;token=a3262f22-1c3c-4a7d-a808-d615e94da9fd" alt=""><figcaption></figcaption></figure>

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FZaoLIhhcsTcIveHk2OTa%2F1.png?alt=media&#x26;token=b55b5bbd-0843-46de-add8-1c67d316ef6d" alt=""><figcaption></figcaption></figure>

{% hint style="danger" %}
Innan installation, se till att koppla bort strömförsörjningen från garageportsöppnaren.

GDC-3 måste installeras i synfältet för garageporten, där både visuella och hörbara varningar tydligt kan ses och höras.
{% endhint %}

1. Använd monteringsfästet som mall, markera de två monteringshålen, borra hål på monteringsplatsen och sätt i pluggar vid behov.
2. Skruva fast monteringsfästet på den markerade platsen med de två krokarna vända utåt.
3. Häng styrningen för garageport på väggmonteringsfästet (med monteringshålen på styrningen).
4. Dra styrningen för garageport (i riktningen som visas i bilden nedan) för att låsa den i monteringsfästet.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fw6PXr0NoPPDsYZNB5f4w%2F2.png?alt=media&#x26;token=a3f4e782-8cf1-4f13-9480-88ea29ca8892" alt=""><figcaption></figcaption></figure>

5. Anslut GDC-3:s terminaler till tryckknappens väggkonsolterminaler på garageportsöppnaren. Antingen ledning kan anslutas till vilken terminal som helst. (Väggkonsolens terminaler kan heta "PWC", "WC", "PB", "PUSHBUTTON" eller "RED" och "WHITE". Terminalnamn och placering varierar beroende på modell.)
6. Sätt i DC 9V 1A nätadaptern och anslut till strömförsörjningen.
7. Återställ strömmen till din garageportsöppnare.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FNaJ0jb2zmW01fcafMjoP%2F1.png?alt=media&#x26;token=1c424e73-a4cd-4543-9a1a-167459388c14" alt=""><figcaption></figcaption></figure>

## **Drift**

### ***Drift av garageport***

* Efter att GDC-3 har inkluderats i Z-Wave-nätverket kan Z-Wave-gatewayen fjärröppna eller fjärrstänga garageporten med Z-Wave

kommando \[COMMAND\_CLASS\_BARRIER\_OPERATOR] och \[BARRIER\_OPERATOR\_SET], med följande parametrar:

* Öppna : Målvärde = 0xFF
* Stäng : Målvärde = 0x00
* Användare kan också trycka på funktionsknappen en gång för att öppna/stänga garageporten.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FqULInCQVFtTtwteizBJs%2F2.png?alt=media&#x26;token=efed9859-8e85-4472-8df0-62fdea8b63db" alt=""><figcaption></figcaption></figure>

* Innan den aktiverade garageporten börjar röra sig kommer varnings-LED:arna (grön och röd) att blinka och varningspip höras i 5 sekunder. När garageporten börjar röra sig kommer dess position att rapporteras till Z-Wave-gatewayen.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fu6tBl2UUH6lAPNn8J6JY%2F1.png?alt=media&#x26;token=c504d35a-013e-46a2-91ae-21b3fc6156b3" alt=""><figcaption></figcaption></figure>

* När GDC-3 har påbörjat portens rörelse måste du vänta 35 sekunder för att porten helt ska öppnas eller stängas innan du kan skicka ett andra öppna/stänga-kommando eller trycka på funktionsknappen igen. Om ett andra kommando skickas eller funktionsknappen trycks inom 35 sekunder kommer GDC-3 att skicka en upptagen-signal till Z-Wave-gatewayen.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FVtUIEHSt5vtEXEDeT3LK%2F3.png?alt=media&#x26;token=20d6f0f9-dfb9-4b22-b8a0-b3652d0886a6" alt=""><figcaption></figcaption></figure>

\[COMMAND\_CLASS\_APPLICATION\_STATUS] \[APPLICATION\_BUSY]

* Status : 0x00
* Väntetid : 0x00
* När garageporten är i öppet läge kommer GDC-3 att ignorera alla öppna-kommandon från Z-Wave-gatewayen. När garageporten är i stängt läge kommer GDC-3 att ignorera alla stäng-kommandon från Z-Wave-gatewayen.

### ***Larmljudvolym***

* Innan den aktiverade garageporten börjar röra sig kommer varnings-LED:arna att blinka och varningspip höras i 5 sekunder. Användare kan justera larmets ljudvolym genom att skicka kommando från Z-Wave-gatewayen med Konfigurations-CC-kommandot, med följande parametrar:
* S : Storlek
* D : Standard

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FtTvT2yYJyJkAucfVz1No%2F1.png?alt=media&#x26;token=a28af66a-fcb5-40eb-9437-625e81c461f6" alt=""><figcaption></figcaption></figure>

### ***Funktioner för lutningssensor för garageport (Tilt-GDC3) / dörrkontakt (DC-16SL-GDC3) / utomhusdörrkontakt (DC-32-EX-GDC3)***

* Detektion av garageportens position

När garageportens position förändras kommer Tilt-GDC3 / DC-16SL-GDC3 / DC-32-EX-GDC3 att rapportera portens position till GDC-3, och GDC-3 kommer att rapportera till Z-Wave-gatewayen med Z-Wave-kommando

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FZbYeATs8xJJSKU1PR5N4%2F1.png?alt=media&#x26;token=4fe645f8-bdc5-4bec-b550-30e7e3a6d212" alt=""><figcaption></figcaption></figure>

* Manipuleringsskydd

Tilt-GDC3 / DC-16SL-GDC3 / DC-32-EX-GDC3 är skyddade med en manipuleringsbrytare. När enheten tas bort från monteringsytan eller när enhetens lock öppnas aktiveras manipuleringsbrytaren. Enheten skickar då en manipuleringsöppningssignal till GDC-3, och GDC-3 rapporterar till Z-Wave-gatewayen med Z-Wave-kommandot \[COMMAND\_CLASS\_NOTIFICATION] \[NOTIFICATION\_REPORT].

* Öppna: 00 00 00 FF 07 03 00 00
* Stäng: 00 00 00 FF 07 00 01 03
* Övervakningssignal

Tilt-GDC3 / DC-16SL-GDC3 / DC-32-EX-GDC3 kommer att sända en övervakningssignal tillsammans med garageportens position till GDC-3 var 15–20:e minut. GDC-3 rapporterar till Z-Wave-gatewayen med \[BARRIER\_OPERATOR\_REPORT].

Om Z-Wave-gatewayen inte tar emot några övervakningssignaler från Tilt-GDC3 / DC-16SL-GDC / DC-32-EX-GDC under en förinställd tidsperiod, genereras ett "Ur funktion"-felsmeddelande.

* Övervakningsfel: 00 00 00 FF 06 49 00
* Återställ: 00 00 00 FF 06 00 00 (Både batteristatus och övervakningssignal måste återgå till normalt skick)
* Lågt batteri

Tilt-GDC3 / DC-16SL-GDC3 / DC-32-EX-GDC3 har funktionen för låg batteridetektion. När batterispänningen är låg kommer lutningssensorn/dörrkontakten att sända en låg batterisignal till GDC-3, och GDC-3 kommer att rapportera till Z-Wave-gatewayen med Z-Wave-kommandot \[COMMAND\_CLASS\_NOTIFICATION] \[NOTIFICATION\_REPORT].

* Lågt batteri: 00 00 00 FF 06 4A 00
* Återställ: 00 00 00 FF 06 00 00 (Både batteristatus och övervakningssignal måste återgå till normalt skick)

## **Z-Wave-information**

**Enhetstyp:** GENERIC\_TYPE\_ENTRY\_CONTROL

**Specifik typ:** SPECIFIC\_TYPE\_SECURE\_BARRIER\_ADDON

**Ikontyp:** ICON\_TYPE\_GENERIC\_BARRIER

**Rolltyp:** Alltid på slav (AOS)

**Säkerhet:** S2\_UNAUTHENTICATED

**Tillverkar-ID:** 0x018E

**Produkttyp-ID:** 0x0004

**Produkt-ID:** 0x0127

* ***Stödda Command Class***

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FpX7HBGsEn9o3HAw0sDUY%2F1.png?alt=media&#x26;token=f710b3eb-2ccd-4c7f-bd2d-ed37c1aff2d9" alt=""><figcaption></figcaption></figure>
