VESTA-204

CO-8

Kolmonoxiddetektor

CO-8 är en trådlös kolmonoxiddetektor som kan upptäcka den farliga närvaron av CO i din omgivning och omedelbart utlöst larm beroende på de olika nivåerna av upptäckt CO-koncentration. Kolmonoxiddetektorn har även lång batteritid, självdiagnosfunktion och hög siren för ljudvarning.

VESTA-204Kolmonoxiddetektor CO-8

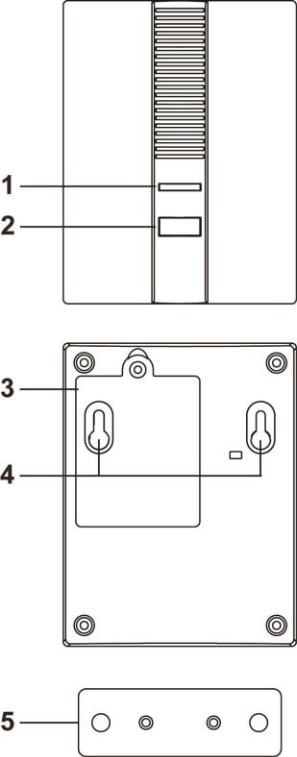

Delaridentifiering

1. Tvåfärgad LED (Amber & Red)

• När batterispänningen är låg kommer den amberfärgade LED-lampan att blinka var 45:e sekund.

• När något fel upptäcks av självdiagnostestet kommer den amberfärgade LED-lampan att blinka var 5:e sekund.

• När kolmonoxiddetektorn sänder signal kommer den röda LED-lampan att blinka

• När kolmonoxid larmar kommer den röda LED-lampan att blinka snabbt.

• Under larmdämpning kommer den röda LED-lampan att blinka en gång varje sekund.

• När batteriet är utslitet kommer både den röda och den amberfärgade LED-lampan att blinka en gång var 4:e sekund.

1. Lär-/Testknapp

   • Tryck på knappen för att

     • Sända en lär-/testsignal för enhetsinlärning eller radiotest.

     • För att tillfälligt tysta larmet efter att larmet aktiverats. Tryck och håll knappen i 10 sekunder för att_

     • Utföra självdiagnosfunktion.


2. Batterifackslucka

3. .Monteringshål

4. Monteringsfäste

Batteri

3 “AA” 1,5 V alkaliska batterier används för att ge ström.

• Kolmonoxiddetektorn har en batteritid på cirka 9 år.

• När kolmonoxiddetektorn upptäcker låg batterispänning kommer en låg batterisignal att sändas tillsammans med ordinarie signalöverföringar. Den amberfärgade LED-lampan kommer att blinka och detektorn kommer att ge ifrån sig ett pip var 30:e sekund.

• När batteriet är uttömt, ta bort batterifackets täckplåt och ersätt med nya batterier.

Övervakning

• Efter installationen kommer kolmonoxiddetektorn automatiskt att sända övervakningssignaler till kontrollpanelen vid slumpmässiga intervall mellan 30 och 50 minuter.

• Om kontrollpanelen inte har mottagit signal från kolmonoxiddetektorn under en förinställd tidsperiod kommer kontrollpanelen att avgöra att detektorn har misslyckats i övervakningen och är ur funktion.

Kolmonoxiddetektion

• Larmet kommer att aktiveras efter att CO-koncentration upptäckts enligt tidslängd i följande tabell:

CO-koncentrationsnivå	Tid innan larm
30 ppm	N/A
50 ppm	60~90 minuter
100 ppm	10~40 minuter
300 ppm	Under 3 minuter

• När larmet har aktiverats kommer kolmonoxiddetektorn att sända larmsignal och aktivera sin summer för att larma. Den röda LED-lampan börjar blinka snabbt.

• Efter larmaktivering kommer kolmonoxiddetektorn fortsätta att ljuda larm och skicka om larmsignal varannan minut tills CO-koncentrationen sjunker under 30 ppm. När koncentrationen sjunker under 30 ppm kommer kolmonoxiddetektorn att sluta ljuda larm och sända en återställningssignal.

Larmdämpning

• När larmet ljuder kommer ett tryck på testknappen att sätta kolmonoxiddetektorn i larmdämpningsläge i 10 minuter och larmet stoppas tillfälligt.

• Efter att denna 10-minutersperiod är över kontrollerar kolmonoxiddetektorn CO-koncentrationen igen. Om CO-koncentrationen fortfarande ligger över inställt tröskelvärde kommer detektorn att ljuda varningslarmet igen. Om inte återgår den till normalt driftläge och sänder återställningssignal.

Självdiagnos

Kolmonoxiddetektorn utför självdiagnos var 12:e timme. Användaren kan också trycka och hålla testknappen i 10 sekunder för att utföra självdiagnos. Om något fel upptäcks skickar detektorn signal till kontrollpanelen och den amberfärgade LED-lampan blinkar var 5:e sekund. Följande tre tillstånd för kolmonoxidsensorn kan upptäckas via självdiagnos.

Tillstånd	Beskrivning	Rapportera till kontrollpanelen
Bra sensor	CO-sensorn fungerar normalt.	Nej
Kortsluten sensor	CO-sensorn fungerar inte normalt eftersom plus- och minuspolerna är förbundna med varandra.	Ja
Öppen sensor	CO-sensorn fungerar inte normalt eftersom den har lossnat eller antingen pluspolen eller minuspolen är bruten.	Ja

Inlärning

Steg 1 Sätt i de 3 “AA” batterierna i batterifacket enligt korrekt polaritet som visas på batterihållaren.

Steg 2 När batterierna är insatta kommer kolmonoxiddetektorn att ge ifrån sig 2 korta pip och den röda LED-lampan kommer att blinka en gång.

Steg 3 Sätt kontrollpanelen i Inlärning läge, hänvisa till kontrollpanelens manual för detaljer. Steg 4 Tryck på Lär-/Testknappen på kolmonoxiddetektorn för att sända signal till

kontrollpanelen för inlärningsprocessen. Den röda LED-lampan kommer att blinka en gång med ett pip.

Steg 5 Följ bruksanvisningen för att slutföra inlärningsprocessen.

Walk Test

Testa kolmonoxiddetektorns signalräckvidd med funktionen Walk Test.

Steg 1 Sätt kontrollpanelen i Walk Test-läge. Se panelens manual för detaljer.

Steg 2 Tryck på Lär-/Testknappen för att sända en signal. Den röda LED-lampan kommer att blinka en gång med ett pip. Om den röda LED-lampan inte blinkar och inget pip hörs betyder det att detektorn är ur funktion eller att batteriet är uttömt.

Steg 3 Om kontrollpanelen framgångsrikt mottar signalen kommer den att visa enhetens signalstyrka därefter. Avsluta Walk Test-läget för att slutföra testet. Om signalen inte tas emot betyder det att panelen ligger utanför kolmonoxiddetektorns signalområde. Flytta detektorn och försök igen.

Installationsriktlinje

Det rekommenderas att installera kolmonoxiddetektorn på följande platser.

• Installera kolmonoxiddetektorn i dina sovrum för att skydda din säkerhet.

• För hus med garage, montera även nära innerdörren till garaget och rummet ovanför garaget för skydd om bilmotorn inte är avstängd.

• Inuti kök och garage – för att undvika falsklarm

• I ett hörn eller plats med stillastående luft – för att undvika falsklarm

• Eldstad – Håll minst 4,5 meters avstånd för att undvika falsklarm.

Installation

(Det rekommenderas att CO-8 installeras av en behörig person).

Ett monteringsfäste medföljer i paketet för att montera kolmonoxiddetektorn på väggen.

Steg 1. Placera kolmonoxiddetektorn på önskad installationsplats, använd Walk Test-funktionen för att bekräfta att signalstyrkan är tillfredsställande.

Steg 2. Använd monteringsfästet som mall för att markera de två hålen på väggen på den valda platsen för att montera skruvarna.

Steg 3. Skruva fast monteringsfästet på väggen enligt markerad plats. Sätt in plugg om det behövs.

Steg 4. Häng kolmonoxiddetektorn på monteringsfästet. Installationen är nu klar.

Sensors livslängd och underhåll

• Kolmonoxiddetektorn använder sin inbyggda elektrokemiska sensor för kolmonoxiddetektion. Sensorn har cirka 10 års driftstid. Se till att byta enheten i slutet av dess livslängd.

• Rengör enhetens framsida regelbundet för att undvika damm eller skräp som kan påverka luftprovtagningen. Torka ytan med en trasa fuktad med rent vatten vid rengöring, använd inte rengöringsmedel, tvättmedel eller lösningsmedel.

• Undvik att använda aerosoler nära enheten.

• Måla inte enheten, målning kan blockera detektorns ventilationshål och påverka dess förmåga att ta luftprov.

• Förhindra att CO-8 kolliderar eller faller så att enheten kan skadas.

• Denna apparat är utformad för att skydda individer från de akuta effekterna av kolmonoxidexponering. Den kommer inte att fullt ut skydda personer med specifika medicinska tillstånd. Vid tvivel, rådgör med en medicinsk yrkesperson.

• Vid ett larm, håll andan snabbt för att undvika att inandas kolmonoxid och öppna dörrar/fönster för att vädra ut, lämna sedan lokalerna för säkerhet.

• Exponering för kolmonoxid kan leda till CO-förgiftning som orsakar huvudvärk, yrsel och kräkningar som effekter. Att andas in stora mängder CO kan till och med leda till allvarliga tillstånd såsom ökad hjärtfrekvens, medvetslöshet, andningssvikt och till och med död.

• Du måste INTE ändra apparaten under inga omständigheter.

• Apparaten bör installeras för normalt hemmiljö; den bör inte ersättas/användas för andra ändamål såsom underhåll av bränsleförbränningsapparater, pannor eller skorstenar.

• Driftstemperaturen är -10°C till 50°C, driftfuktighet upp till 85% utan kondens.
