VESTA-175

PRS5-ZBS(R)/PRM5-ZBS(R)

Strömbrytarr-reläserie (Zigbee)

Introduktion

Strömbrytarr-reläserna inkluderar följande modeller:

PRS5-ZBS: ZigBee reläströmbrytare

PRS5-ZBSR: ZigBee reläströmbrytare med routerfunktion

PRM5-ZBS: ZigBee reläströmbrytare med mätare

PRM5-ZBSR: ZigBee reläströmbrytare med mätare och routerfunktion

Strömbrytarna kan ta emot trådliga signaler från koordinatorn i Zigbee-nätverket för att växla på/av anslutna apparater.

Strömbrytarr-reläet använder ZigBee-teknik för trådlös signalöverföring. ZigBee är ett trådlöst kommunikationsprotokoll som är pålitligt, har låg strömförbrukning och hög överföringseffektivitet. Baserat på IEEE802.15.4-standarden tillåter ZigBee ett stort antal enheter att ingå i ett nätverk och samordnas för datautbyte och signalöverföring.

Modeller med mätarfunktion har den extra funktionen att hålla koll på energiförbrukningen med inbyggd effektmätare och regelbundet sända data till koordinatorn.

Modeller med routerfunktion fungerar också som router i ZigBee-nätverket. Efter att ha inkluderats i ZigBee-nätverket tillåter den andra ZigBee-enheter att ansluta till nätverket genom strömbrytaren.

Modeller med OTA-funktion stöder OTA-uppgradering av firmware via ZigBee-nätverket, vilket kan initieras från ZigBee-nätverkets koordinator.

Delaridentifiering

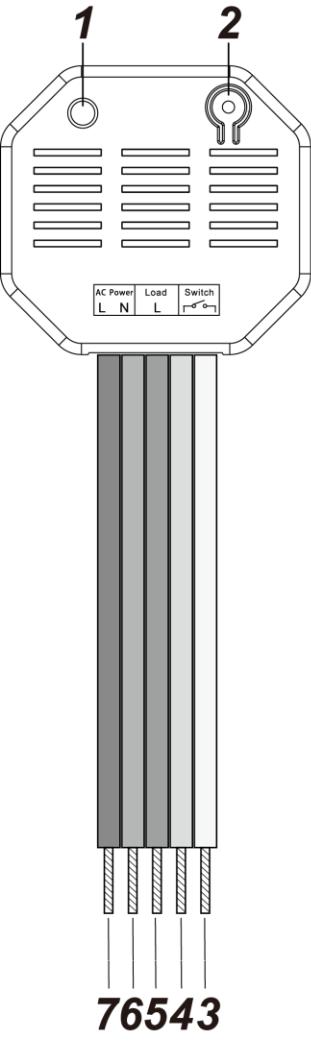

1. LED-indikator

LED-indikatorn används för att ange status för strömreläomkopplaren:

• På: Strömreläomkopplaren är påslagen.

• Av: Strömbrytarr-reläet är avstängt.

• Blinkar två gånger: Strömbrytarr-reläet har framgångsrikt anslutit till ett ZigBee-nätverk.

• Blinkar 5 gånger: Strömbrytarr-reläet har framgångsrikt bundits till en styrenhet

• Blinkar var 20:e minut: Strömbrytarr-reläet har tappat anslutningen till sitt nuvarande ZigBee-nätverk

1. Funktionsknapp

   Användning av funktionsknapp:

   1. Tryck på knappen för att växla på/av strömreläomkopplaren

   2. Tryck och håll ned knappen i 10 sekunder och släpp sedan för att återställa strömbrytarr-reläet.

   3. Tryck och håll ned knappen i 3 sekunder och släpp sedan för att binda med en kontroller

2. Extern strömbrytarkabel 1

3. Extern strömbrytarkabel 2

4. AC linje strömutgång (last)

5. AC neutral matningsingång/AC neutral effektutgång

6. AC linjeströmsingång

ZigBee-nätverksinställning

Riktlinjer för ZigBee-enheter

ZigBee är ett trådlöst kommunikationsprotokoll som är pålitligt, har låg energiförbrukning och hög överföringseffektivitet. Baserat på IEEE802.15.4-standarden tillåter ZigBee att många enheter inkluderas i ett nätverk och samordnas för datautbyte och signalöverföring.

På grund av ZigBee-nätverkets grundläggande struktur kommer ZigBee-enheter aktivt att söka och ansluta till nätverket efter påslagning.

Gå med i ZigBee-nätverket

Som en ZigBee-enhet behöver strömbrytarr-reläet gå med i ett ZigBee-nätverk för att ta emot kommandon och överföra information om energiförbrukning. Följ stegen nedan för att ansluta strömbrytarr-reläet till ett ZigBee-nätverk.

1. Anslut strömreläomkopplaren till strömkabeln.

2. Tryck och håll ner funktionsknappen i 10 sekunder, släpp sedan för att gå med i nätverket. Se till att tillåt-anslutning-funktionen på routern eller koordinatorn i ditt ZigBee-nätverk är aktiverad.

3. Om strömbrytarr-reläet framgångsrikt går med i ett ZigBee-nätverk kommer LED-indikatorn att blinka två gånger som bekräftelse.

4. Efter att ha gått med i ZigBee-nätverket registreras strömbrytarr-reläet automatiskt i nätverket. Kontrollera ZigBee-nätverkets koordinator, systemkontrollpanel eller CIE (Control and Indicating Equipment) för att bekräfta om anslutning och registrering lyckades.

5. Om registrering och anslutning till nätverket misslyckas, kontrollera inställningarna för din ZigBee-nätverkskoordinator, systemets kontrollpanel eller CIE för att säkerställa att tillåt-anslutning-funktionen är tillgänglig, och använd sedan fabriksåterställningsfunktionen nedan för att gå med i ZigBee-nätverket.

Bindning med kontroller

Efter att ha gått med i ZigBee-nätverket kan strömbrytarr-reläet binda sig till en styrenhet som kan användas för att justera strömbrytarr-reläets effektutgångsnivå. För att binda strömbrytarr-reläet och enheten:

1. Tryck och håll ned funktionsknappen i 3 sekunder, släpp sedan knappen. Strömreläomkopplaren kommer att skicka en bindningsförfrågan till koordinatorn.

2. Se din kontrollerhandbok för att skicka bindningsförfrågan för enheten inom 16 sekunder.

3. Om bindningen lyckas kommer strömbrytarr-reläets LED-indikator att blinka 5 gånger som bekräftelse. Du kan nu använda styrenheten för att justera effektutgångsnivån för strömbrytarr-reläet.

4. Om bindningen misslyckas, försök återigen bindningsprocessen.

Ta bort enhet från ZigBee-nätverket (fabriksåterställning)

För att ta bort strömbrytaren från det nuvarande ZigBee-nätverket måste strömbrytaren fabriksåterställas för att slutföra borttagningen av enheten. Fabriksåterställningsfunktionen rensar strömbrytaren från dess lagrade inställningar och information och tvingar strömbrytaren att söka efter ett nytt ZigBee-nätverk.

Innan du tar bort enheten, se till att strömbrytaren är inom det aktuella ZigBee-nätverkets signalräckvidd

1. Håll funktionsknappen nedtryckt i 10 sekunder och släpp sedan knappen för att återställa strömbrytaren.

2. Efter återställning rensas strömbrytarens nuvarande ZigBee-nätverksinställningar och den skickar en signal till ZigBee-koordinatorn för att ta bort sig från det nuvarande ZigBee-nätverket. Den kommer sedan aktivt att söka efter tillgängliga ZigBee-nätverk igen och automatiskt gå med i nätverket.

Kapacitet för ZigBee-routerenhet (endast PRS5-ZBSR/PRM5-ZBSR)

Strömbrytarmodellerna med routerfunktion tillåter andra ZigBee-enheter att ansluta till ZigBee-nätverket via routern. Strömbrytarrollern har en maximal kapacitet på 40 enheter, inklusive 10 routrar; strömbrytarmätarroutern har en maximal kapacitet på 10 enheter inklusive 5 routrar.

OTA-firmwareuppgradering (endast för OTA-version)

Strömbrytarr-reläet stöder OTA-uppgradering av firmware via ZigBee-nätverket, vilket kan initieras från ZigBee-nätverkets koordinator. Följ stegen nedan för att utföra OTA-firmwareuppgradering.

Steg 1. Du måste få åtkomst till din ZigBee-koordinator för att utföra firmwareuppgraderingen över luften. Steg 2. På konfigurationswebbsidan, välj den enhet som du vill uppgradera och välj den nya

ZigBee-firmware medföljer. Se ZigBee-koordinatorns användarmanual för detaljer.

Steg 3.Tryck på "OK" för att starta uppgraderingsprocessen, och LED kommer att fortsätta blinka. Under OTA-processen,

vänligen utför inga andra åtgärder eller stäng av panelen.

Steg 4.En uppgradering tar ungefär 20 till 30 minuter. Observera att varaktigheten kan variera beroende på filstorlek eller avståndet mellan din tillbehörsenhet och koordinatorn.

Steg 5.Vänta tills firmwareuppdateringen är klar. När förloppet når 100% kommer enheten att återställa sig automatiskt. Du kan också uppdatera webbsidan igen för att säkerställa att enhetens firmware har uppdaterats till den senaste versionen som visas.

Varning

• Alt arbete på enheten, inklusive installation och underhåll, måste utföras av en kvalificerad och licensierad elektriker.

• Innan installation eller något underhållsarbete, säkerställ att strömförsörjningen är frånkopplad.

• Anslut inte enheten till laster som överstiger den stödda lastströmmen.

Installation

Koppling med skarvkontakt

• Strömbrytarreleetomkopplaren levereras med inbyggd kabel för anslutning till AC-ström, apparat och extern brytare. Fem Wago 221 skarvkontakter medföljer för anslutning.

• 2-tråds/3-trådsanslutningarna rymmer massiva och flerdelade ledare från 0,2 till 4 mm² (24–12 AWG).

• Innan du kopplar, se till att strömmen är avstängd. För att ansluta kablarna:

  1. Lyft spaken och sätt in den bruna ledningen. (Bild 1, 2)

Bild 1 Bild 2

1. Skjut spaken tillbaka nedåt. Det transparenta höljet gör att du kan kontrollera om kabeln är korrekt ansluten. Se till att kabeln hålls stadigt och inte lossnar. (Bild 3, 4)

Bild 3 Bild 4

1. På samma sätt som i steg 1 & 2, sätt in ledningen i en annan pol för anslutning till AC-linje matningsingång. (Bild 5)

Bild 5

1. Upprepa steg 1 & 2 & 3 för att ansluta de andra ledningarna med kontakter.

   Observera att den blå ledningen måste anslutas till en 3-trådsanslutning och sedan kopplas till AC neutral strömingång och AC neutral strömutgång. (Bild 6)

Bild 6

Drift

Kopplingsschema för ledningar

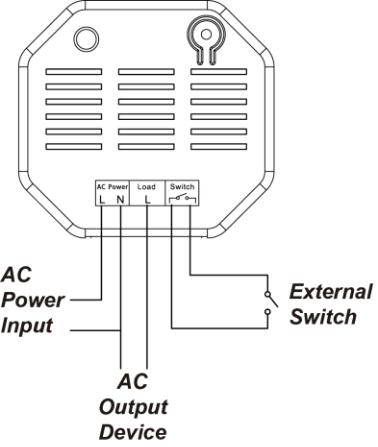

Se diagrammet för att ansluta din hemmabelysning till strömreläomkopplaren.

Installation

• Anslut strömreläomkopplaren till strömkabeln.

• Anslut Strömbrytarreleetomkopplaren till din hemmabelysning. Belysningen måste vara i PÅ-läge.

• Du kan ansluta en extern strömbrytare till strömbrytarr-reläet enligt diagrammet för att slå på/av strömbrytarr-reläet

• VIKTIGT: Strömreläomkopplaren har inget reservbatteri och kommer att slockna när AC-strömmen går. GÖR INTE använd strömbrytarr-reläet som router för dina säkerhetssensorer eller larmsystemenheter såsom dörrkontakt, PIR-sensor…etc., annars kommer sensorerna att förlora anslutningen till ZigBee-nätverket om strömbrytarr-reläet kopplas från AC-ström. Planera installationsplatserna för dessa säkerhetssensorer utan att använda strömbrytarr-reläet och använd endast en router med backupbatteri för dem. Routerfunktionen i strömbrytaren bör ENDAST användas för att ge signalräckviddsförlängning för andra strömomkopplare/dimmers.

Apparatstyrning

• Efter att strömbrytarr-reläet framgångsrikt anslutit till ett ZigBee-nätverk kan koordinatorn fjärrstyra på/av för apparaten.

• Du kan också trycka på knappen på strömreläomkopplaren för att växla på/av lampan.

• Du kan slå på/av strömreläomkopplaren med en extern strömbrytare.

• Om du har bundit en kontroller med strömreläomkopplaren kan du också använda kontrollern för att slå på/av strömreläomkopplaren.

• Om AC-strömingången kopplas bort från strömreläomkopplaren kommer dess tidigare på/av-status att återställas inom 1 minut efter att AC-strömingången är återansluten till strömreläomkopplaren.

Energiförbrukningsövervakning (endast PRM5-ZBS/PRM5-ZBSR)

• Strömbrytarr-reläet kommer att sända en signal med sin effektförbrukningsdata varannan minut till ZigBee-nätverkets koordinator.

• Närhelst strömbrytarens effektutgång förändras med +/- 2W kommer den automatiskt att skicka en signal med effektförbruksdata till ZigBee-nätverkets koordinator för uppdatering.

• Strömbrytaren skickar en signal med effektdata till koordinatorn när den ackumulerade energianvändningen ökar med 0,1 kW/tim.

• Mätaren har en noggrannhet på +/- 5%.

• För att rensa strömbrytaren från dess ackumulerade energiförbrukningsdata, följ stegen nedan:

  1. Koppla bort strömbrytarr-reläet från eluttaget.

  2. Tryck och håll ned funktionsknappen och återanslut strömmen medan knappen hålls nedtryckt.

  3. Fortsätt hålla knappen och släpp efter 3 sekunder. De ackumulerade energiförbruksdata kommer att rensas.

Maximal driftbelastning

• För 110V: max driftbelastning är 1100W och 10A.

• För 230V: max driftbelastning är 2300W och 10A.

• Om strömreläomkopplaren överhettas kommer den att bryta strömmen automatiskt som en säkerhetsåtgärd. Användaren måste koppla bort och återansluta AC-strömmen till strömreläomkopplaren efter avstängning för att återuppta normal drift.

Appendix (Endast för utvecklare)

Strömbrytarr-relä med mätarklustrets ID

Attribut för grundläggande klusterinformation

Attribut för identifieringsklusterinformation

Attribut för gruppklustrets information

Attribut för Scenes-klustrets information

Attribut för på/av-klusterinformation

Attribut för mätarklustrets information (Läsningsinformationsattributuppsättning)

Attribut för mätarklustrets information (Formateringsattributuppsättning)

Attribut för mätarklustrets information (Historisk attributuppsättning)
