# VESTA-173

**RSB-1ZBS**

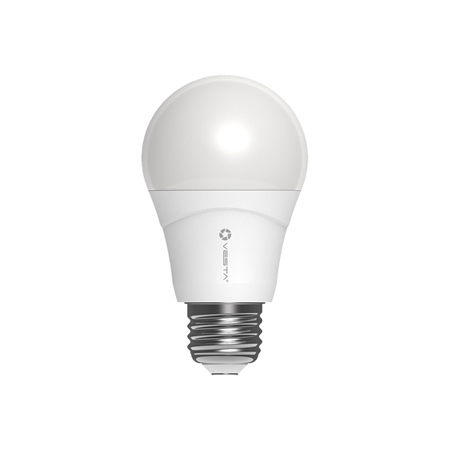

## **RGBW Smart Glödlampa (Zigbee)**

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FcIP8p7vKvBk4LnHYELpd%2Fimage.png?alt=media&#x26;token=2bfab5e8-5dd5-4916-9d9f-9e45571dad8b" alt=""><figcaption></figcaption></figure>

## **Introduktion**

![](https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F35BTsdMWhuWrTNCC13qw%2F0.jpeg?alt=media)

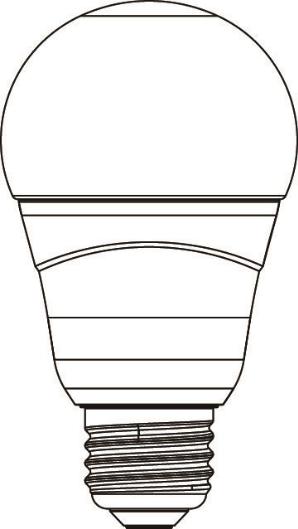

RSB-1ZBS är en ZigBee smart LED-färgglödlampa. Den har både justerbar flerfärg och ljusnivåkontroll. När den ansluts till ett ZigBee-nätverk kan användaren styra glödlampan på distans från ZigBee-nätverkets koordinator.

Glödlampan använder ZigBee-teknik för trådlös signalöverföring. ZigBee är ett trådlöst kommunikationsprotokoll som är pålitligt, har låg strömförbrukning och hög överföringseffektivitet. Baserat på IEEE802.15.4-standarden tillåter ZigBee att ett stort antal enheter inkluderas i ett nätverk och koordineras för datautbyte och signalöverföring.

Glödlampan fungerar även som en router i ZigBee-nätverket. Efter att ha inkluderats i ZigBee-nätverket gör den det möjligt för andra ZigBee-enheter att gå med i nätverket via glödlampan.

## **ZigBee-nätverksinställning**

### ***Riktlinjer för ZigBee-enheter***

ZigBee är ett trådlöst kommunikationsprotokoll som är pålitligt, har låg strömförbrukning och hög överföringseffektivitet. Baserat på IEEE802.15.4-standarden tillåter ZigBee att ett stort antal enheter inkluderas i ett nätverk och koordineras för datautbyte och signalöverföring.

På grund av ZigBee-nätverkets grundläggande struktur kommer ZigBee-enheter aktivt att söka och ansluta till nätverket efter påslagning.

* Se till att din ZigBee-nätverksrouter eller koordinator är påslagen innan du slår på ZigBee-enheten.
* Se till att din ZigBee-nätverksrouter eller koordinator är påslagen och inom räckhåll medan en ZigBee-enhet används.
* Ta inte bort en ZigBee-enhet från ZigBee-nätverksroutern eller koordinatorn utan att först stänga av ZigBee-enheten.

### ***Gå med i ZigBee-nätverket***

Som en ZigBee-enhet behöver glödlampan gå med i ett ZigBee-nätverk för att skicka och ta emot kommandosignaler. Följ stegen nedan för att lägga till glödlampan i ZigBee-nätverket.

1. &#x20;Skruva in glödlampan i lamphållaren. Mata inte ström ännu.
2. Aktivera tillåt-anslutnings-funktionen (permit-join) på routern eller koordinatorn i ditt ZigBee-nätverk.
3. Slå PÅ glödlampan i 3–5 sekunder (inte längre än 5 sekunder), slå sedan AV.
4. Upprepa steg 3 tre (3) gånger för totalt fyra (4) PÅ/AV-cykler.
5. Slå PÅ glödlampan för femte gången; enheten kommer att återställa sig och börja söka efter ett nytt ZigBee-nätverk.
6. Efter att ha gått med i ZigBee-nätverket kommer glödlampan automatiskt att registreras i säkerhetssystemet i nätverket. Kontrollera ZigBee-nätverkskoordinatorn, systemkontrollpanelen eller CIE (Control and Indicating Equipment) för att bekräfta om anslutningen och registreringen lyckades.

![](https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FvEaBh2Tv7fHkvgx4GwLz%2F4.jpeg?alt=media)

### ***Ta bort enhet från ZigBee-nätverket (fabriksåterställning)***

För att ta bort glödlampan från det nuvarande ZigBee-nätverket måste enheten ställas på fabriksåterställning för att slutföra borttagningen. Fabriksåterställningsfunktionen raderar glödlampans sparade inställningar och information och får glödlampan att söka efter ett nytt ZigBee-nätverk.

**Innan du tar bort enheten, se till att glödlampan är inom det nuvarande ZigBee-nätverkets signalräckvidd**

1. Ta bort glödlampan från den nuvarande kontrollpanelen / CIE.
2. Stäng av glödlampan.
3. Slå PÅ glödlampan i 3–5 sekunder (inte längre än 5 sekunder), slå sedan AV.
4. Upprepa steg 3 tre gånger för totalt 4 PÅ/AV-cykler
5. Slå PÅ glödlampan för femte gången; enheten kommer att återställa sig och börja söka efter ett nytt ZigBee-nätverk.
6. Vid återställning kommer glödlampan att radera nuvarande ZigBee-nätverksinställning och skicka en signal till ZigBee-koordinatorn för att ta bort sig själv från det nuvarande ZigBee-nätverket. Den kommer sedan aktivt att söka efter tillgängliga ZigBee-nätverk igen och ansluta automatiskt.

![](https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FjhcnhQq40DSG8Qucwh6W%2F6.jpeg?alt=media)

### ***ZigBee-routerns enhetskapacitet***

Glödlampan med routerfunktion tillåter andra ZigBee-enheter att gå med i ZigBee-nätverket via routern. Glödlampan har en maximal kapacitet på 7 enheter, inklusive 4 routrar.

## **Funktioner**

### ***Färg- och mättnadsjustering***

Glödlampans färg och mättnad kan justeras av ZigBee-koordinatorer på distans genom att skicka kommandon.

### ***Justering av ljusnivå***

Glödlampan har dimbar belysning; ljusprocenten kan justeras av ZigBee-koordinatorer på distans genom att skicka kommandon.

### ***Övervakning***

Glödlampan kommer att sända en övervakningssignal för att regelbundet rapportera sitt tillstånd enligt användarens inställning. Fabriksinställd standardintervall är 10 minuter.

## **Appendix (Endast för utvecklare)**

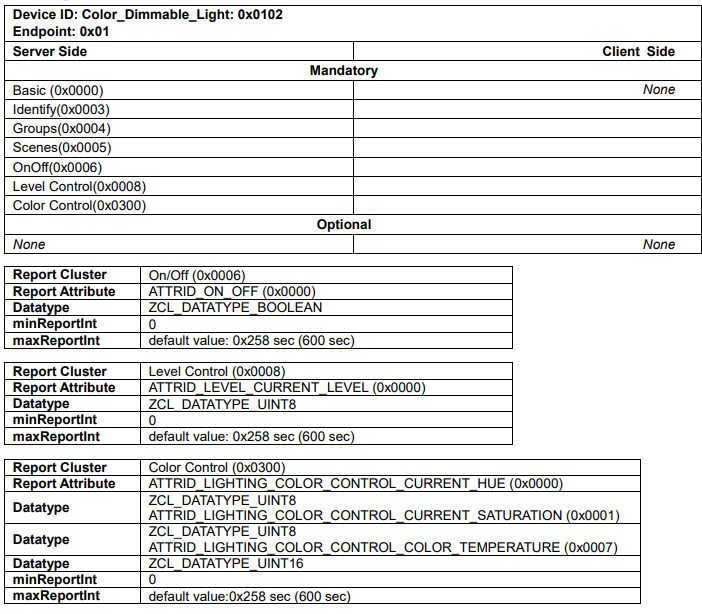

### ***Glödlampans Cluster-ID***

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FnOox2rnowrHAFCTVGwO0%2Fimage.png?alt=media&#x26;token=9265bde5-2364-4b1b-b0ef-4396e79286ae" alt=""><figcaption></figcaption></figure>

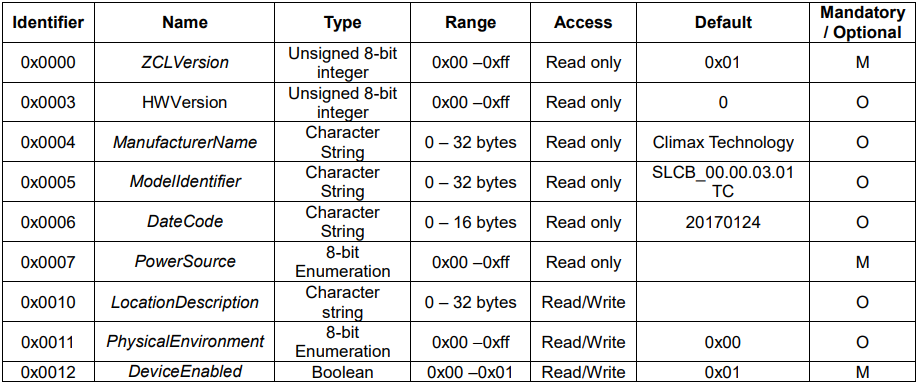

### ***Attribut för grundläggande klusterinformation***

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FfE54idZxDfYCKnPNtp36%2Fimage.png?alt=media&#x26;token=638aebbb-451d-4672-a40c-57a51fe23ca9" alt=""><figcaption></figcaption></figure>

### ***Attribut för identifieringsklusterinformation***

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FkDbWCdVWmecyNyomdqtc%2Fimage.png?alt=media&#x26;token=a54a29fc-82c9-4f9d-b4ff-55cbb119cf41" alt=""><figcaption></figcaption></figure>

### ***Attribut för gruppklusterinformation***

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F3DkHchuKx7fLPrp3VzBx%2Fimage.png?alt=media&#x26;token=2fbd7655-bb19-49c9-8c6d-055518909f4e" alt=""><figcaption></figcaption></figure>

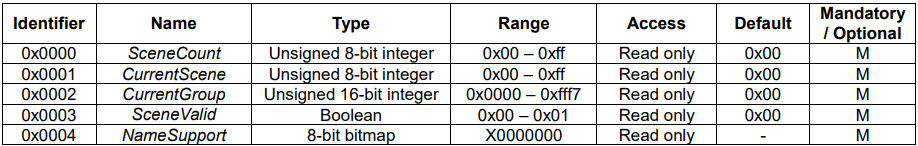

### ***Attribut för scenklusterinformation***

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FElUC19j7SSzLaekdx2m9%2Fimage.png?alt=media&#x26;token=a7ac124d-ad4a-4eca-b754-65a720a2d1c5" alt=""><figcaption></figcaption></figure>

### ***Attribut för på/av-klusterinformation***

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FyBv1XAlCPkkL2i9xkLIG%2Fimage.png?alt=media&#x26;token=492a4918-5c06-40ce-9cd1-b4b909009792" alt=""><figcaption></figcaption></figure>

### ***Attribut för nivåstyrningsklusterinformation***

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FDDVTg9Rbid4sq5tOEzU1%2Fimage.png?alt=media&#x26;token=28d9cb3d-13ac-4988-b8d4-507fcc30ae2b" alt=""><figcaption></figcaption></figure>

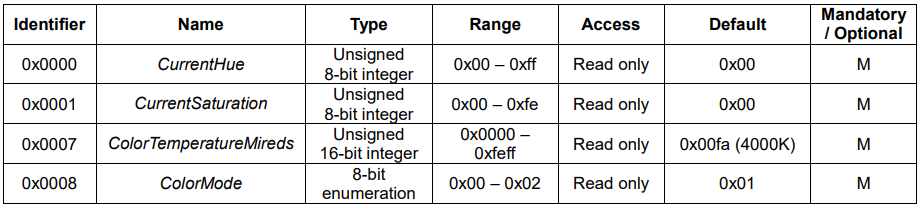

### ***Attribut för färgstyrningsklusterinformation***

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FLAdRYCgXyutS84Wx7pO5%2Fimage.png?alt=media&#x26;token=39d023d3-acab-4cde-87ed-ea5291b16990" alt=""><figcaption></figcaption></figure>
