# VESTA-171

**TRV-1ZW**&#x20;

## **Termostatisk radiatorventil**

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FNhvHbjp0tIx2ljya8hxK%2Fimage.png?alt=media&#x26;token=64c458bb-e517-48b7-8e6b-d0605de811ee" alt=""><figcaption></figcaption></figure>

## **Introduktion**

TRV-1ZW är en Z-Wave-radiatorventil som är utformad för att styra omgivningstemperaturen genom att kontrollera flödet av varmvatten till radiatorer i Z-Wave-nätverket, det vill säga inomhustemperaturen.

Radiatorventilen är en Z-Wave-aktiverad enhet och är fullt kompatibel med alla Z-Wave-aktiverade nätverk.

Z-Wave är ett trådlöst kommunikationsprotokoll som använder lågströms RF-radio. Genom att utnyttja Z-Wave-mesh-nätverket kan kommandon routas till sin destination via mellanliggande "lyssnande" Z-Wave-produkter.

## **Delaridentifiering**

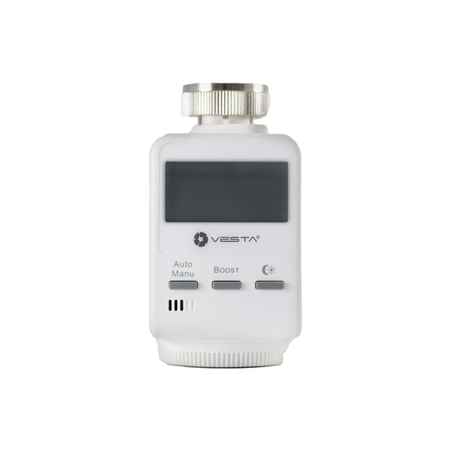

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FljlmOFEdst3UFZoIXpeE%2F1.png?alt=media&#x26;token=3065ab82-7908-43bd-8640-5e420618d8c3" alt=""><figcaption></figcaption></figure>

1. **Ventilhuvud**
2. **LCD-display**

<div align="left"><figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F2d6f1f8Ck9AEDKve56FR%2Fimage.png?alt=media&#x26;token=96a6cd86-7c3b-4d0e-8401-bcf70bf5cda0" alt="" width="189"><figcaption></figcaption></figure></div>

A.  <img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F3jLX0ohIqcn2fol9GONi%2Fimage.png?alt=media&#x26;token=aab263da-5421-4a7a-93ae-7d8f6ce54439" alt="" data-size="line">**PÅ** när enheten redan är tillagd i Z-Wave-nätverket.

B. <img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FU2IXnRn0dNK2qX9VBFnn%2Fimage.png?alt=media&#x26;token=ddb442fa-4470-4304-a6cf-94b45fa516e7" alt="" data-size="line">**Låg batteriindikator.**

C.  ![](https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FCc4UHRKpgFV3Bfr6wseo%2F4.jpeg?alt=media) På: Enheten inställd på standardtemperatur 17 °C.

![](https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FU6tkxWUcEJFb8IT1tkG9%2F5.jpeg?alt=media) Blinkar: Ventilen stängs.

![](https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F4caHOoKfuOUNJRCspw3H%2F6.jpeg?alt=media) På: Enheten inställd på standardtemperatur 21 °C.

![](https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FdnE1frk70LZs9oPKDS36%2F7.jpeg?alt=media) Blinkar: Ventilen öppnas.

D. **Automatisk / Manuell läge.**

E. <img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fh6J52B6zD5ayQC4tK94G%2Fimage.png?alt=media&#x26;token=6910a4cd-f5b4-4b93-a3e6-74a48f4dcd64" alt="" data-size="line"> **Boost-funktion.**

F. <img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FOkcv3oAc3YwzCcSRC1Lt%2Fimage.png?alt=media&#x26;token=bfa74e14-848a-47e6-8ff8-7545f02e6a68" alt="" data-size="line"> **Öppet fönster**.

G. **Temperaturindikator.**

**Andra:  InS**: När enheten slås på (gäller även inlärningsperiod).

&#x20;              **AdA:** enhetens motor arbetar.

&#x20;              **F1/F3:** ventilen sitter fast, **F2:** ingen ventil installerad.

3. &#x20;**Funktionsknappar**
   1. **Manuell/Auto:** Gå in i manuellt eller automatiskt läge.
   2. **Boost/ Z-Wave:** Snabbar upp uppvärmningsprocessen/lägger till i Z-Wave-nätverket.
   3. &#x20;![](https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FaqUhAdMkGUpTHhoFouGB%2F9.jpeg?alt=media) Tryck på denna knapp för att omedelbart växla mellan dag- och nattemperaturer.

&#x20;        ***Standard dag*** ![](https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FuRZjkJ7kUdvgD1brlhgn%2F10.jpeg?alt=media) *temperatur: 21* °&#x43;*, **Standard natt*** ![](https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FbJbbUJsQu8YskWY7Zkuj%2F11.jpeg?alt=media) *temperatur: 17* °C

4. **Temperatursensor**
5. **Styrvred**

   Justera temperaturen manuellt.
6. **Batterifack**

   Radiatorkransen drivs av två 1,5V AA alkalinebatterier.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fi6MnptvMzhXtwXDoBDeZ%2F2.png?alt=media&#x26;token=f89af9f7-1634-46bf-a7ad-2a9748a5e4b1" alt=""><figcaption></figcaption></figure>

## **Funktioner**

### ***Batteri***

Radiatorventilen använder två 1,5V AA-alkalibatterier som strömkälla. Radiatorventilen rapporterar sin batteriprocent till gateway/kontrollpanel respektive vid 100 %, 75 %, 50 %, 25 %. Om batterispänningen är låg (25 %) skickas en låg batterisignal till gateway/kontrollpanelen för att meddela användaren.

Radiatorventilen kan upptäcka om batteriet är lågt. När låg batterispänning upptäcks skickas en låg batterisignal till Z-Wave-gatewayen/kontrollpanelen och LCD-displayen visar ![](https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FRzXqF2ATQrMEGdVXkBFJ%2F13.jpeg?alt=media) ikon för att meddela användaren.

### ***Ström PÅ / Manuellt / Auto-läge***

**Ström PÅ**: När radiatorventilen slås på startar dess motor och LCD-displayen visar **InS**, enheten är redo för installation och att starta inlärningsprocessen. (se **Installation** för detaljer)

**Manuellt läge:** I manuellt läge kan du använda följande funktioner:

* ![](https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FhgcrYbck0TK1OdlTeSCo%2F15.jpeg?alt=media) knapp: växla omedelbart dag-/natt-temperaturer.
* **Boost-knapp:** Snabbar upp uppvärmning / Lägger till enhet i Z-Wave-gateway eller kontrollpanel.
* **Styrvred**: Styr temperatur, ställ in på PÅ (sommarläge) och AV (vinterläge).

**Auto-läge:** Automatiskt läge är endast tillgängligt när enheten är inlärd med en kontrollpanel. Efter inlärning med kontrollpanelen kan du styra och ställa in tidschema för radiatorventilen automatiskt via kontrollpanelen (se din kontrollpanels manual för detaljer). I automatläge kan du använda samma funktioner som i manuell läge förutom funktionsinställningen Kontrollknapp satt till PÅ och AV.

### ***Frostskydd***

När radiatorkransen upptäcker risk för frost öppnar den automatiskt ventilen så att varmvatten kan flöda för att bibehålla temperaturen och förhindra fortsatt frostbildning.

### ***Antikalk***

Radiatorkransen kommer att öppna och stänga ventilen veckovis för att förhindra kalkbildning. Under antikalkprocessen kommer LCD att visa en **CAL**.

Standardvärdet för antikalkprocessen är 23:00 varje lördag.

### ***Boost-funktion***

Tryck och håll Boost-knappen i 3 sekunder för att tillfälligt snabba upp uppvärmningsprocessen genom att öppna ventilen ytterligare. Boostfunktionen varar i 5 minuter (LCD visar: 300 sekunders nedräkning). Om du vill avbryta boostfunktionen, tryck och håll knappen i 3 sekunder igen.

### ***Setpunktförskjutning***

Enheten installeras vanligtvis i rummets hörn och nära värmeröret. Som ett resultat kan dess temperaturavläsning avvika från rumstemperaturen i mitten av rummet. Använd inställningsfunktionen för offset för att kompensera avvikelsen.

För att beräkna setpunktförskjutning, subtrahera helt enkelt rumstemperaturen med enhetens temperatur.

Exempel: Om enhetens temperatur är 20 °C och rumstemperaturen är 18 °C, så är setpunkt-offset = 18 – 20 = -2 °C.

Efter att ställpunktsoffset har tillämpats, kommer enheten att fungera enligt den justerade temperaturen.

Till exempel: Om enhetens temperaturavläsning är 20°C och ställpunktsoffset är -2°C, kommer enheten att använda 18°C som faktisk referens.

För att programmera setpunkt-offset:

1. Tryck och håll ner ![](https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F3bXjSLRLNG8AIZdLcFCO%2F20.jpeg?alt=media) knapp i 3 sekunder för att gå in i förskjutningsjustering.
2. Rotera styrvredet till önskad förskjutningstemperatur.
3. Tryck på valfri knapp för att avsluta och lämna förskjutningsjusteringen.

### ***Öppet fönster***

Om radiatorventilen upptäcker att inomhustemperaturen sjunker snabbt genom att ett fönster öppnas, aktiverar radiatorventilen öppet-fönster-funktionen genom att delvis stänga ventilen för att sänka temperaturinställningen i 15 minuter. LCD-displayen visar symbolen, enheten kontrollerar temperaturen varje minut. Efter 15 minuter återgår radiatorventilen till den inställda temperaturen med ventilen öppnad igen, och öppet-fönster-funktionen stängs av.

### ***Styrvred***

Vrid kontrollknappen för att justera temperaturen, vrid medurs för att sänka temperaturen och moturs för att öka temperaturen. Det justerbara temperaturområdet är 5 °C till 30 °C. Om du vrider kontrollknappen under 5 °C till På, efter 1 minut öppnar radiatorventilen ventilen helt för att spara batteri; om du vrider kontrollknappen under 5 °C till Av, efter 1 minut stänger radiatorventilen ventilen helt. För att inaktivera PÅ/AV-status, vrid kontrollknappen eller tryck på <img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FW0TKotd8vFvvl6OqxCGs%2Fimage.png?alt=media&#x26;token=a14137ac-9584-40d7-b6af-0af23874460f" alt="" data-size="line">knappen . Boostfunktionen är inte tillgänglig när kontrollknappen är inställd på PÅ/AV-status.

**PÅ:** När vriden till PÅ är ventilen helt öppen. Denna funktion används för att spara batteritid under sommaren, när uppvärmning inte krävs. Använd inte denna funktion på vintern när värmen är på, annars kommer rumstemperaturen att stiga okontrollerat.

**AV:** När vriden till AV är ventilen helt stängd. Denna funktion används när värmen är aktiverad men uppvärmning inte krävs i ett rum utan närvaro.

### ***Knapplåsfunktion***

Tryck och håll både Auto/Manual-knappen och <img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fmv5ADgzUimywEAWA8Rdj%2Fimage.png?alt=media&#x26;token=d92ab63a-09f8-4c21-b880-6980e94a2141" alt="" data-size="line"> knappen i 3 sekunder för att aktivera tangentslåsfunktionen. Om det lyckas visar LCD-displayen  <img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F2h6YeUW2pdbsx1PaB9Gg%2Fimage.png?alt=media&#x26;token=f418b558-4319-40a5-860c-a3f05768049b" alt="" data-size="line">symbolen. Alla knappar och styrvredets funktioner kommer inte att svar&#x61;**.** Om du vill avbryta tangentslåsfunktionen, tryck och håll både Auto/Manual-knappen och <img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FIYZx6HXxoYMMgOm06CIG%2Fimage.png?alt=media&#x26;token=bebe8f55-9b22-4e6c-bdf5-49bfac51cef7" alt="" data-size="line">knappen i 3 sekunder på samma sätt.

### ***Fjärrkontroll***

Efter att radiatorventilen har anslutit till ett Z-Wave-nätverk kan du styra radiatorventilen via Z-Wave-nätverkskoordinatorn eller gatewayen. Se din Z-Wave-koordinator/gateway-manual för mer information. Följande funktioner är endast tillgängliga för inställning via Z-Wave-koordinator och gateway:

* **Schema:**

  Du kan endast programmera schemakonfiguration via Z-Wave-nätverkskoordinator/gateway.

  Schemainställning: Upp till 5 scheman kan programmeras för varje vardag med läge, ställpunkt och starttid.

  Schemakontroll:

  Normal - Radiatorkransen kommer att utföra det programmerade schemat enligt inställningarna.

  Inget schema – Radiatorkransen kommer inte att utföra något inställt schema förrän den återställs till Normal.

### ***Lägga till enhet (Inkludering)***

Denna produkt kan inkluderas och användas i vilket Z-Wave-nätverk som helst tillsammans med andra Z-Wave-certifierade enheter från andra tillverkare och/eller andra applikationer. Alla noder utan batteridrift i nätverket fungerar som repeaters oavsett leverantör för att öka nätverkets tillförlitlighet.

* Ta bort radiatorkransens bakre lock och sätt i 2 AA-alkalinebatterier för att starta radiatorkransen, LCD kommer att visa **InS** och <img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F52jVYgCH6w83vl5d6wGz%2Fimage.png?alt=media&#x26;token=ae86fc25-55bb-467d-8180-355ff4c979f3" alt="" data-size="line"> ikonen kommer att blinka för att indikera att radiatorventilens motor arbetar.
* Sätt Z-Wave-kontrollpanelen i **Inkluderingsläge** (vänligen se Z-Wave-kontrollpanelens handbok).
* Inom 1,5 sekunder, tryck på Boost-knappen 3 gånger
* Se driftmanualen för Z-Wave-gatewayen eller kontrollpanelen för att slutföra tilläggsprocessen.
* Om enheten redan har lagts till (inkluderats) i en annan Z-Wave-gateway/kontrollpanel, eller om enheten inte kan läggas till i den aktuella Z-Wave-gatewayen/kontrollpanelen, försök att först ta bort den (se ***Ta bort enhet***).
* När motorn slutar arbeta och  <img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FYl2QCDQYa7MsveKV4ipp%2Fimage.png?alt=media&#x26;token=bb9bd92a-9031-44ab-ac4e-14c1a203dd38" alt="" data-size="line">ikonen ändras till fast på, fäst ventilhuvudet på röret.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FCLojKiipYk2QQ91MAOgK%2Fimage.png?alt=media&#x26;token=d5209f76-ee5e-4509-97d5-a90e42e4c22c" alt="" width="375"><figcaption></figcaption></figure>

* Rotera ventilhuvudet medurs för att dra åt radiatorkransen.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FC6Veev1peMAOsVlgwSuX%2Fimage.png?alt=media&#x26;token=466f183a-cf2c-4e9b-91e7-f86588b1b9fa" alt="" width="238"><figcaption></figcaption></figure>

* Tryck på Auto/Manuell-knappen, LCD visar **AdA** och ventilmotorn börjar arbeta igen, ikonen <img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fzxs4xCg6paarfrCgXpHa%2Fimage.png?alt=media&#x26;token=24cccfd8-4810-41e7-937f-6f47b9ce39eb" alt="" data-size="line"> kommer att blinka. Enhetens motor mäter avståndet för att justera den aktuella temperaturen.
* När valvmotorn stoppar går systemet in i manuell läge med LCD som visar standardinställd temperatur 18,5 °C, installationen är nu klar.&#x20;
* Efter att ha anslutit till Z-Wave-nätverket och slutfört installationen kommer Z-Wave-anslutningsikonen <img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FNvaaZBERDUzHBGhV6dxw%2Fimage.png?alt=media&#x26;token=c1b5bde8-d07f-4541-9600-8d6e1ea10b9c" alt="" data-size="line"> att visas på LCD-displayen.&#x20;
* Om radiatorventilen tappar anslutningen till det nuvarande Z-Wave-nätverket försvinner Z-Wave-anslutningsikonen. Kontrollera Z-Wave-nätverkets tillstånd och radiatorventilens signalområde för att åtgärda situationen.

### ***Ta bort enhet (Exkludering)***

Enheten måste tas bort från befintligt Z-Wave-nätverk innan den läggs till i ett annat.&#x20;

#### **Exkluderingsläge**

1. Sätt Z-Wave-gatewayen eller kontrollpanelen i **Exkluderingsläge** (se Z-Wave- eller kontrollpanelmanualen
2. Inom 1,5 sekunder, tryck på Boost-knappen 3 gånger och enheten tas bort från Z-Wave-nätverket.

#### **Återställning till fabriksinställningar**

Att återställa enheten till fabriksinställningar återställer den till fabriksstandard (d.v.s. inte inkluderad i något Z-Wave-nätverk). Använd denna procedur endast om Z-Wave-gatewayen eller kontrollpanelen har försvunnit eller inte fungerar.

* Tryck och håll Boost-knappen i 10 sekunder för fabriksåterställning.

### ***Räckviddstest***

För att testa om enheten kan kommunicera med Z-Wave-gatewayen eller kontrollpanelen:

1. Sätt gatewayen/panelen i räckviddstestläge (Walk Test).
2. Tryck och håll Boost-knappen i en sekund.
3. Gatewayen/panelen bör visa om enheten är inom driftområdet (se driftmanualen för gatewayen/panelen).

### ***Z-Wave viloläge***

* Radiatorventilen går in i Z-Wave viloläge (för att spara ström) efter att ha vaknat en kort stund (\~10 sekunder). Medan den är i Z-Wave-viloläge kan Z-Wave-gateways eller kontrollpaneler inte skicka kommandon till radiatorventilen.
* För att programmera radiatorventilen med Z-Wave-gatewayen/kontrollpanelen, skicka kommandon till radiatorventilen inom uppvakningsperioden.

### ***Konfigurationssätt-kommando***

* Radiatorventilen tillåter användaren att ställa in öppningsfördröjning och stängningsfördröjning. Standardvärdet är 2 minuter (max: 5 minuter).
* Om 4 minuter är inställt för öppningsfördröjning skickar enheten en driftstatus-öppen-rapport 4 minuter efter att ventilen öppnats. Om 4 minuter är inställt för stängningsfördröjning stängs ventilen 4 minuter efter att en driftstatus-stängd-rapport skickats.
* Ventilen har också periodisk statusrapport; standardvärdet är 60 minuter. Timern återställs närhelst driftstatus ändras.
* Konfigurationssätt-kommandot används för att ställa in värdet för en konfigurationsparameter:

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F6EBGvD6rVoNHN9Lmec9t%2Fimage.png?alt=media&#x26;token=51f5e7f4-6d29-411d-8bb1-d20f9cc2c254" alt=""><figcaption></figcaption></figure>

* Setpunkt-offsetvärde: 0x0064 = 100 = 1,00 ℃.

### **Z-Wave-information**

**Enhetstyp:** Termostat

**Rolltyp:** Lyssnande sovande slav (LSS)

**Kommandoklassstöd/Kontroll**

**Obligatoriskt CC-stöd:**&#x20;

* Association CC, v2 eller nyare
* Association Group Information CC
* Battery CC
* Device Reset Locally CC
* Manufacturer Specific CC
* Power Level CC
* Version CC, v2 eller nyare
* Z-Wave Plus Info CC
* Termostatläge CC
* Termostat setpunkt CC
* Schema CC&#x20;
* Sensor Multilevel-CC
* Tid CC
* Firmware-uppdateringsmetadata CC
* Termostat driftstatus CC

### ***Z-Wave-grupper (Association Command Class Version 2)***

Grupp 1 för ”LifeLine”:

Batterirapport CC

Device Reset Locally CC (COMMAND\_CLASS\_DEVICE\_RESET\_LOCALLY)

Termostatläge CC

Termostat setpunkt CC

Sensor Multilevel-CC

Grupp 2 för ”Termostat driftstatus”

Termostat driftstatus CC

* Återställning till fabriksinställningar

  När radiatorventilen återställs till fabriksinställning skickar den Enhet återställd lokalt till alla noder i Grupp 1.
