> For the complete documentation index, see [llms.txt](https://vesta-guide.gitbook.io/vesta-guide/llms.txt). Markdown versions of documentation pages are available by appending `.md` to page URLs; this page is available as [Markdown](https://vesta-guide.gitbook.io/vesta-guide/svenska/vesta-153.md). # VESTA-153 **KPT-23N, KPT-23N-F1** ## **FJÄRRTANGENTBORD med NFC-etikett**
## ***Identifiera delarna*** ![](/files/d6f72a50502953eac76f0027532cfa7201ffd431) 1. **Aktiv LED** 2. **Status-LED** 3. **Felvisnings-LED** 4. **Larmsirens knapp** 5. **Hemknapp** 6. **Tangent** Kontrollera kontrollpanelens status 7. **Avaktiveringsknapp** för att gå tillbaka ett steg 8. **Tangent** 9. **knappen** 10. **Skicka inlärningskod** Tryck samtidigt på både # och \* för att skicka inlärningskod 11. **Medicinskt larm (om aktiverat)** Tryck både 7 och 9 för att utlösa medicinskt larm 12. **Brandlarm (om aktiverat)** Tryck både 4 och 6 för att utlösa brandlarm 13. **Paniklarm (om aktiverat)** Tryck både 1 och 3 för att utlösa paniklarm 14. **Batteriavskiljare** 15. **Monteringshål** 16. **Manipuleringskontakt** {% hint style="info" %} * Ett kort pip hörs tillsammans med knapptryckningen för att indikera att den tryckta knappen är giltig. * 4 kontinuerliga pip kommer att ljuda vilket indikerar fel och användaren bör upprepa processen igen. {% endhint %} ### ***LED-indikator*** #### ***Aktiv LED (Blå/Amber)*****:** * Blå LED på i 5 sekunder: systemet är i **Normal driftläge.** * Blå LED blinkar i 5 sekunder: **låg batterinivå i normalt driftläge**. * Amber LED på: systemet är i **Testläge**. * Amber LED blinkar: **låg batterinivå i testläge**. {% hint style="info" %} * Tangentbordet går in i viloläge när det är inaktivt och släcker alla LED-lampor. Efter valfri knapptryckning tänds den aktiva blå LED-lampan i 5 sekunder vilket indikerar att fjärrtangentbordet är aktivt. * Aktiva blå LED släcks efter att en giltig knappsekvens lyckats slutförts, eller när pausen mellan knapptryckningar överstiger 5 sekunder. * När Aktiv blå LED släcks innan en giltig knappsekvens är slutförd, ignoreras tidigare inmatade tangenter. {% endhint %} #### ***Status-LED (Blå/Röd):*** * Röd LED på: systemet är i **Frånvaroläge** * Röd LED blinkar: systemet är i **Hem-läge**. * Blå LED på: aktivering av **Avsäkringsläge**. * Blå LED blinkar: fel på grund av följande orsaker: * Ingen respons skickades från kontrollpanelen inom 4 sekunder. * PIN-koden var felaktig. * Begäran om **Hem** läge under **Arm** läge. * Begäran om **Tvångsarmering**. #### ***Fel-LED (Amber)*****:** * Blinkar: systemfel (panelmanipulation, nätspänningsfel, sensorsabotage, sensor ur funktion, öppen dörr) ### ***Ström*** * Fjärrtangentbordet använder ett 3V CR2-litiumbatteri som strömkälla. * Fjärrtangentbordet kan också upptäcka batteristatus. Om batterispänningen är låg kommer Aktiva LED att blinka (**Amber** på **Testläge** eller **Blå** på **Normalläge**) under drift. Låg batteri-signal kommer att skickas tillsammans med ordinarie signal överföringar till kontrollpanelen för att visa status därefter. * Innan leverans är batteriet förinstallerat av fabriken. ### ***Energisparfunktion*** * När den är inaktiv är fjärrtangentbordet i **standby** läge och förbrukar ingen ström. Det aktiveras och **väcks** i 5 sekunder när någon knapp trycks. * Efter 5 sekunders knappinaktivitet stängs strömmen av och den återgår t**ill viloläge** läge. * Vid slutförande av en kommandoingång stängs strömmen av och fjärrtangentbordet återgår till **standby** läge. ### ***Testläge*** * Fjärrtangentbordet kan sättas i testläge genom att ange PIN-koden (standard: **0000**) följt av ＊-tangenten. Den aktiva **Amber** LED tänds tillsammans med ett långt pip. * För att avsluta testläge, tryck knappen **två gånger**, fjärrtangentbordet kommer att ge ett långt pip och Aktiva LED kommer att byta från **Amber** till blå, det återgår till **standby** läge. Annars kommer fjärrtangentbordet automatiskt att lämna testläget efter 5 minuter och återgå till **Stand-by-läge.** {% hint style="info" %} * Testläget är användbart för att kringgå fjärrtangentbordets manipuleringslarm vid installation, byte av låga batterier eller flytt till annan monteringsplats. * När fjärrtangentbordet är i testläge fungerar det som **väcks** tillstånd och kommer därför INTE att kopplas bort efter 5 sekunder. {% endhint %} #### ***Under testläget kan följande funktioner aktiveras:*** * Tryck ＊-knappen och sedan **1** tangent — för att gå in i NFC-lärläget. KPT-23N kommer att avge ett långt pip och dess LED 2:s röda lampa kommer att tändas för att indikera. (För att lämna NFC-lärläget, tryck för att återgå till testläget.) * Tryck ＊-knappen och sedan **7** tangent — för att sända fjärrtangentbordets inlärningssignal. (Om KPT-23N avger 3 pip indikerar det att den är inlärd i panelen.) * Tryck ＊-tangenten och sedan **2** tangent — för att aktivera dubbelknapps paniklarmsfunktion * Tryck ＊-knappen och sedan **3** tangent — för att aktivera dubbelknapps brandlarmsfunktion * Tryck ＊-knappen och sedan **4** tangent — för att aktivera dubbelknapps medicinskt larm * Tryck ＊-knappen och sedan **6** tangent — för att ändra PIN-kod * Ange **Gammal** PIN-kod och tryck sedan knappen * Ange **Ny** 4-siffrig PIN-kod och tryck sedan **#** knappen * Tryck ＊-knappen och sedan **5** tangent — för att inaktivera alla dubbelknapps-funktioner. (Standard) * Tryck knappen **två gånger** — för att lämna testläget**.** * Tryck ＊-knappen och sedan **8** tangent — för att möjliggöra Armera/Hemma utan PIN-kod funktion * Tryck ＊-knappen och sedan **9** tangent — för att möjliggöra Armera/Hemma med PIN-kod funktion (kod kontrolleras av panelen) (Standard) ### ***Sabotageskydd*** * Tangentbordet är skyddat mot försök att öppna locket eller att lossa tangentbordet från dess monteringsyta. * Manipulationsskydd är inaktiverat när keypaden är i testläge. ### ***NFC-etikett Lärande/Radering/Installationsprocedurer*** NFC står för Near Field Communication, vilket är en trådlös kommunikationsteknik som etablerar en förbindelse mellan två enheter genom att föra dem nära varandra. Du kan lagra en användar-PIN-kod i en NFC-etikett och använda NFC-etiketten för att få åtkomst till larmsystemet utan att ange en användar-PIN på KPT-23N. 30 NFC-etiketter kan läras in i en KPT-23N #### ***A) NFC-inlärningsprocedur*** 1. Aktivera fjärrtangentbordet för att gå in i testläge först. Ange PIN-koden (standard: **0000**) följt av ＊-tangenten. Den aktiva **Orange** LED tänds tillsammans med ett långt pip. 2. Tryck ＊-knappen och sedan **1** tangent för att gå in i NFC-lärläget. 3. Ange en användar-PIN följt av #-tangenten. 1. Om en ny användar-PIN anges kommer Status-LED att blinka rött och tangentbordet avger ett långt pip. Tangentbordet är nu redo att lära in en NFC-etikett. 2. Om en befintlig användar-PIN anges kommer Status-LED att blinka rött och tangentbordet avge ett kort pip. Tangentbordet är nu redo att lära in en NFC-etikett. 3. Om en 31:a användar-PIN anges (endast 30 användar-PIN är tillåtna) kommer Status-LED att blinka rött och fjärrtangentbordet avge 4 korta pip. 4. Håll en NFC-etikett nära KPT-23N inom 5 sekunder (NFC-inlärningsperioden). 1. Om NFC-etiketten är ny kommer Status-LED att tändas rött och tangentbordet avge två korta pip vid lyckad inlärning. 2. Om NFC-etiketten redan finns kommer Status-LED att tändas rött och tangentbordet avge 4 korta pip för att indikera fel. 3. Om du försöker lära in en 31:a NFC-etikett (endast 30 NFC-etiketter tillåtna) kommer Status-LED att blinka rött och fjärrtangentbordet avge 4 korta pip. {% hint style="info" %} Om en ny NFC-etikett lär in en befintlig användar-PIN kommer den nya NFC-etiketten att ersätta den gamla NFC-etiketten (som tidigare lärde in den befintliga användar-PIN). {% endhint %} Om NFC-inlärningsperioden löper ut (överstiger 5 sekunder) kommer Status-LED att tändas rött kort. Ange samma användar-PIN igen om du vill lära in fler NFC-etiketter med samma PIN-kod. 5. För att lära in en annan NFC-etikett, upprepa steg 3–4 6. Tryck tangent för att avsluta NFC-inlärningsproceduren. {% hint style="info" %} Om användar-PIN-koden du angav överskrider tillåten längd (4 siffror tillåts) kommer den blå Status-LED att blinka tillsammans med 4 korta pip för att indikera fel. {% endhint %} #### ***B) NFC-raderingsprocedur*** Du kan radera NFC-information genom följande steg. 1. Aktivera fjärrtangentbordet för att gå in i testläge först. Ange PIN-koden (standard: **0000**) följt av ＊-tangenten. Den aktiva **Orange** LED tänds tillsammans med ett långt pip. 2. Tryck ＊-knappen och sedan **1** tangent för att gå in i NFC-etikettens lärläge. Ange användarens PIN som motsvarar användar-PIN för den NFC-etikett du vill radera och tryck sedan för att radera befintlig NFC-etikettinformation. Om raderingen lyckas kommer KPT-23N att avge ett långt pip. Om den misslyckas kommer KPT-23N att avge 3 korta pip med blinkande blå Status-LED för att indikera. #### ***C) NFC-installationsprocedur***

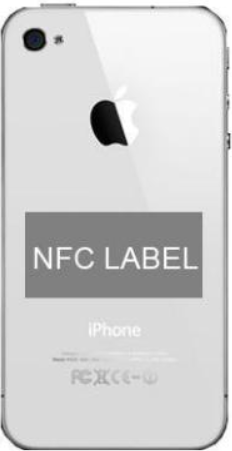

Du kan applicera NFC-etiketten på baksidan av din mobiltelefon för enkel åtkomst. 1. Lär in NFC-etiketten i fjärrtangentbordet 2. Ta bort skyddsöverdraget på NFC-etiketten. 3. Applicera NFC-etiketten horisontellt på baksidan av din mobiltelefons bakstycke. 4. Du kan nu använda NFC-etiketten för att få åtkomst till systemet. {% hint style="info" %} * Se till att inte böja NFC-etiketten, annars kan den skadas och bli oanvändbar. * NFC-etiketten måste appliceras horisontellt annars kan fjärrtangentbordet få svårt att läsa etiketten. * KPT-23N stöder endast ISO 14443A-protokollet för NFC-etiketter. {% endhint %} ### ***Installationsprocedurer*** **Steg 1.** Sätt kontrollpanelen i **inlärningsläge**. Vänligen hänvisa till kontrollpanelens manual. **Steg 2.** Lägga till fjärrtangentbord i kontrollpanelen: **Inlärning i testläge:** 1. Sätt fjärrtangentbordet i testläge genom att ange KP-PIN-koden (standard: **0000**), tryck sedan ＊-tangenten. Den aktiva blå LED kommer att tändas tillsammans med ett långt pip. 2. Tryck ＊-knappen sedan **7** tangent. Fjärrtangentbordet kommer att avge ett långt pip. {% hint style="info" %} Om fjärrtangentbordet inte avger ett långt pip betyder det att fjärrtangentbordet inte skickade inlärningskoden till kontrollpanelen, tryck vänligen ＊-tangenten och sedan 7 igen i testläge för att skicka inlärningskoden. {% endhint %} 3. Se kontrollpanelens användarmanual för att slutföra inlärningsprocessen. 4. Efter att kontrollpanelen mottagit signalen från fjärrtangentbordet skickar den en bekräftelse tillbaka till fjärrtangentbordet. Fjärrtangentbordet pipar sedan 3 gånger för att bekräfta att bekräftelsen mottagits. **Inlärning för dubbelknapp:** 1. Tryck både **#** och ＊-tangenterna tillsammans i normalt driftläge. Fjärrtangentbordet kommer att ge ett långt pip. {% hint style="info" %} Om fjärrtangentbordet inte gav ett långt pip betyder det att det inte skickade inlärningskoden till kontrollpanelen, tryck vänligen både **#** och ＊-tangenterna tillsammans i normalt driftläge för att skicka inlärningskoden {% endhint %} 2. Se kontrollpanelens användarmanual för att slutföra inlärningsprocessen. 3. Efter att kontrollpanelen mottagit signalen från fjärrtangentbordet skickar den en bekräftelse tillbaka till fjärrtangentbordet. Fjärrtangentbordet pipar sedan 3 gånger för att bekräfta att bekräftelsen mottagits. ***\*** {% hint style="info" %} Om fjärrtangentbordet inte avger 3 pip, starta inlärningsproceduren om från steg 1. {% endhint %} **Steg 3.** Efter att fjärrtangentbordet är inlärt, sätt kontrollpanelen i **Walk Test** läge, håll fjärrtangentbordet på önskad plats, och skicka inlärningskoden till kontrollpanelen för att bekräfta att denna plats är inom kontrollpanelens signalområde. För att skicka inlärningskoden, tryck antingen ＊-tangenten och sedan **7** tangent i testläge eller tryck både **#** och **＊** knapparna tillsammans i normalt läge. **Steg 4.** När du är nöjd med att fjärrtangentbordet fungerar på den valda platsen kan du fortsätta montera fjärrtangentbordet enligt stegen nedan (se ***Montering av fjärrkeypad**)*. **Steg 5.** Ställa in KP PIN-kod: 1. När tangentbordet är i testläge, tryck ＊-tangenten och sedan **6** tangent, ett långt pip kommer att ljuda. 2. Ange **0000** (standard PIN-kod) 3. Tryck tangent, fjärrtangentbordet ger ett långt pip. 4. Ange din nya 4-siffriga kod. 5. Tryck **#** tangent, fjärrtangentbordet ger ett långt pip. Den nya PIN-koden är aktiverad. **Steg 6.** Tryck knappen **två gånger** för att lämna testläge och installationen är slutförd. ### ***Montering av fjärrtangentbordet*** För att montera fjärrtangentbordet: 1. Ta bort frontplåten. 2. Använd de två monteringshålen i bakstycket som mall och markera positionerna på den mest lämpliga platsen. 3. Sätt in plugg om du fäster i puts- eller tegelyta. 4. Skruva fast fjärrtangentbordet i väggpluggarna. 5. Sätt tillbaka frontplåten. ### ***Hur man ställer in systemläge*** Du kan välja att armera/hemarma med PIN-kod, med NFC-etikett eller utan PIN-kod: #### **Armera/Hemma med PIN-kod** I testläget kan tryck på ＊-tangenten och sedan **9** tangent aktivera funktionen Armera/Hemma med PIN-kod (**Standard**) * ***Gå in i armeringsläge***: Ange valfri av kontrollpanelens användarkoder och tryck tangent. Om panelen inte har fel och armeringen lyckas kommer den röda Status-LED att tändas tillsammans med ett långt pip. * ***Gå in i Hemläge:*** Ange någon av kontrollpanelens användarkoder och tangent. Om panelen inte har fel och armeringen lyckas kommer den röda Status-LED att blinka 4 gånger tillsammans med 3 pip. * ***Återgå till Avsäkrat läge:*** Ange någon av kontrollpanelens användarkoder och tangent. Om avsäkning lyckas kommer den blå Status-LED att tändas tillsammans med 2 pip. #### **Armera/Hemma med NFC-etikett** * ***Gå in i Armeringsläge:*** tryck tangent och håll NFC-etiketten nära KPT-23N för att aktivera PIN-kodåtkomst. Om panelen inte har fel och armeringen lyckas kommer den röda Status-LED att tändas tillsammans med ett långt pip. * ***Gå in i Hemläge:*** tryck tangent och håll NFC-etiketten nära KPT-23N för att aktivera PIN-kodåtkomst. Om panelen inte har fel och armeringen lyckas kommer den röda Status-LED att blinka 4 gånger tillsammans med 3 pip. * ***Återgå till Avsäkrat läge:*** tangent och håll NFC-etiketten nära KPT-23N för att aktivera PIN-kodåtkomst. Om avsäkning lyckas kommer den blå Status-LED att tändas tillsammans med 2 pip. {% hint style="info" %} NFC-etiketten måste först läras in i KP. {% endhint %} #### **Armera/Hemma utan PIN-kod** I testläget kan tryck på ＊-tangenten och sedan **8** tangent kan aktivera funktionen Armera/Hemma utan PIN-kod * ***Gå in i Armeringsläge:*** Tryck tangent. Om panelen inte har fel och armeringen lyckas kommer den röda Status-LED att tändas ensam tillsammans med ett långt pip. * ***Gå in i Hemläge:*** Tryck tangent. Om panelen inte har fel och armeringen lyckas kommer den röda Status-LED att blinka 4 gånger tillsammans med 3 pip. * ***Återgå till Avsäkrat läge:*** Ange någon av kontrollpanelens användarkoder och Tangent. Om avsäkning lyckas kommer den blå Status-LED att tändas tillsammans med 2 pip. {% hint style="info" %} När **Armera/Hemma utan PIN-kod** funktionen är aktiverad kommer NFC-etikettfunktionen att vara **INAKTIVERAD**. {% endhint %} ### ***Tvåtangentslarmfunktion*** * Paniklarm — Tryck både **1** knapp + **3** tangent för att utlösa paniklarm. * Brandlarm — Tryck både **4** knapp + **6** tangent för att utlösa brandlarm. * Medicinskt larm — Tryck både **7** knapp + **9** tangent för att utlösa medicinskt larm. {% hint style="info" %} Dubbelknappsfunktionen är som standard inaktiverad. För att aktivera den, se **Testläge** avsnittet {% endhint %} ### ***Allmän drift*** * Gå in i testläge — Ange **Tangentbordets PIN-kod** och tryck sedan ＊-tangenten. * Panikalarm — Tryck **1** knapp + **3** knappen samtidigt. (om funktionen är aktiverad) * Brandlarm — Tryck **4** knapp + **6** knappen samtidigt. (om funktionen är aktiverad) * Medicinskt larm — Tryck **7** knapp + **9** knappen samtidigt. (om funktionen är aktiverad) * Kontrollera kontrollpanelens status — normalt läge Tryck knapp. * Röd LED på: systemet är i **Frånvaroläge** * Röd LED blinkar: systemet är i **Hem-läge**. * Blå LED på: aktivering av **Avsäkringsläge**. * Blått blink: fel på grund av följande orsaker: * Ingen respons skickades från kontrollpanelen inom 4 sekunder. * PIN-koden var felaktig. * Begäran om **Hem** läge under **Arm** läge. * Begäran om **Tvångsarmering**. ### ***Batteribyte*** 1. Sätt kontrollpanelen i programmeringsmenyn för att kringgå KP:s manipuleringslarm. 2. Demontera fjärrtangentbordet. 3. Ta ut det gamla batteriet och tryck på valfri knapp för att ladda ur innan du sätter i det nya batteriet i batterifacket, med den omärkta (negativa) sidan av batteriet vänd nedåt. 4. Stäng höljet med bakre fässkruvarna. 5. Skruva tillbaka fjärrtangentbordet på ytan med monteringsskruvar. 6. Sätt kontrollpanelen tillbaka i normalt driftläge. ### ***Felaktiga tillstånd*** *När fjärrtangentbordet är i **NORMALT DRIFTSLÄGE,*** 1. När ett fel finns i kontrollpanelen, om tangentbordet används för att armmera panelen, kommer tangentbordets blå Status- och amber Fel-LED att blinka 4 gånger tillsammans med 3 pip för att indikera fel. Användaren kan tvinga panelen att armmera genom att utföra armåtgärden igen. 2. När tangentbordet används för att avsäkra panelen tänds Aktiva blå LED ensam tillsammans med två korta pip vilket indikerar normal drift. Vid fel kommer det att ljuda 5 gånger och tända både blå Status-LED och amber Fel-LED i 5 sekunder. 3. Om **kontrollpanelen** är i armeringsläge, kan du **INTE** aktivera Hem-läge med fjärrtangentbordet. Den blå Status-LED kommer att blinka 4 gånger för att indikera sändningsfel. 4. Om du anger fel KP-PIN fyra gånger kommer KP att inaktivera knappfunktionen i 1 minut, vilket indikeras genom att alla LED-lampor blinkar 3 gånger och 6 pip. Efter 1 minut kommer KP att avge ett långt pip för att indikera att knappfunktionen är tillbaka till normalt läge. ### ***Bilaga*** Om du har glömt PIN-koden eller något gått fel i fjärrtangentbordet kan du återställa fjärrtangentbordet till fabriksinställningar och initialisera det på nytt. ***Återställ till fabriksinställningar:*** Steg 1 --> Ta bort batterierna och frigör manipuleringskontakten. Steg 2 --> Tryck och håll **3** knappen medan du sätter i batteriet igen. Steg 3 --> Fortsätt att hålla **3** tills tre korta pip indikerar lyckad återställning. Steg 4 --> Släpp **3** knappen, återställningsprocessen är slutförd. {% hint style="info" %} * Återställning av tangentbordet till fabriksinställningar återställer tangentbordets egen PIN-kod till 0000. Efter återställning behöver tangentbordet en ny inlärningsprocess för att börja fungera. * När knappsatsen än tas bort från kontrollpanelen ska den också fabriksåterställas för att rensa dess kontrollpanelsminne. {% endhint %}
