VESTA-119N

BX-23-F1

Trådlåst ute-siren

Den utvändiga sirenkåpan används för att dra uppmärksamhet när ett larmsignal tas emot från kontrollpanelen genom att aktivera sin siren och blixtljus.

Sirenkåpan kan också varna dig för manipulering och låg batteristatus.

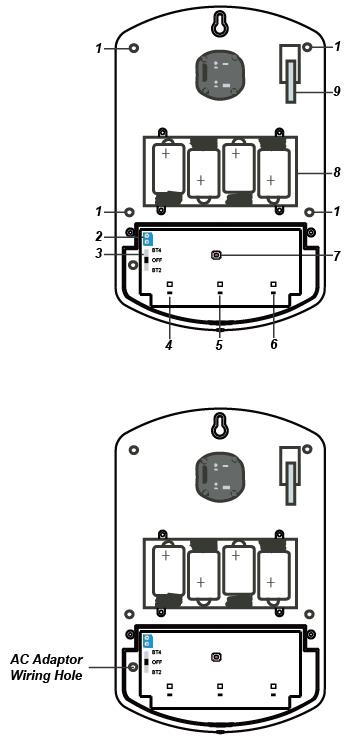

Identifiera delarna

1. Monteringshål

2. AC-ingångsplint

   Anslut till en 9V 1A-adapter för att driva sirenkåpan.

3. Strömbrytare

Brytaren har 3 positioner:

BT4: Sirenkåpan drivs av konfiguration med 4 alkaliska batterier.

Off: Sirenkåpan drivs inte av något batteri.

BT2: Denna konfiguration är för närvarande reserverad

1. LED-grupp 3

2. LED-grupp 2

3. LED-grupp 1

4. Lärknapp

5. Batterifack

6. Manipuleringsbrytare

Medföljande tillbehör

Förutom BX-23-enheten ingår följande tillbehör i förpackningen:

a. 4 x stora plugg.

b. 4 x 4 mm x 30 mm korsspårade skruvar.

c. 4 x 1,5V D alkaliska celler (förinstallerade)

Strömförsörjning

Sirenkåpan kan drivas av en 9V, 1A nätadapter eller med batterier. Sätt strömbrytaren i lämplig position. Batteri och nätström: När strömbrytaren är inställd på BT4-positionen kommer sirenkåpan att använda nätström om nätanslutning är tillgänglig och automatiskt växla till batteridrift om ingen nätström upptäcks. Steg 1. Skjut strömbrytaren till BT4-positionen. Steg 2. Bryt igenom baklocket för att borra hålet (visat på bilden till höger) för att dra ut nätadapterkabeln. Steg 3. Lossa skruvarna på AC-ingångsplinten med en Phillips-skruvmejsel. Steg 4. För ut adapterns kablar genom hålet och anslut dem till lämplig plint. Steg 5. Dra åt skruvarna på AC-ingångsplinten med en Phillips-skruvmejsel. Se till att kablarna sitter fast i rätt plint. Steg 6. Anslut nätadaptern till ett vägguttag. Steg 7. Öppna batterifacket och sätt i 4 alkaliska D-cellar, stäng sedan batterifacket och dra åt med skruv. Endast nätström: När strömbrytaren är inställd på OFF-positionen kommer sirenkåpan endast att använda nätström och kommer inte att växla till batteridrift om nätströmmen kopplas bort. Steg 1. Skjut batteribrytaren till OFF-positionen. Steg 2. Anslut nätström enligt instruktionerna ovan.

Notera:

Strömbrytarläget BT2 är för närvarande reserverat.

Övervakning

Sirenkåpan kommer att sända en övervakningssignal var 30–50:e minut i normal driftläge. Om denna signal inte mottas kommer kontrollpanelen att indikera att den specifika BX-23 upplever ett fel.

Funktionsöversikt

Larmsminne

Om ett larm utlösts under din frånvaro och systemet inte avaktiverades innan larmlängden löpte ut kommer sirenkåpan att ljudlarma kort när systemet avaktiveras för att varna användaren om att ett larm utlösts medan han var borta. Detta antyder att inkräktaren fortfarande kan finnas kvar på platsen.

Larmlängd

Sirenkåpans larmlängd är 15 minuter.

När panelen är i avaktiverat läge och sirenkåpans manipuleringsbrytare utlöses kommer sirenkåpan att aktivera larm enligt sin egen larmlängd (15 minuter) eftersom panelen är i avaktiverat läge och inte kommer att aktivera larm från manipuleringsutlösaren.

När ett larm aktiveras av kontrollpanelen kommer kontrollpanelen att meddela sirenkåpan att börja larma enligt panelens egna larminställning. När panelens larmlängd löper ut kommer den att meddela sirenkåpan att stoppa larmet.

Om panelens larmlängd är inställd längre än sirenkåpans larmlängd (15 minuter), efter att ett larm aktiverats, kommer sirenkåpan att sluta larma när dess egen larmlängd (15 minuter) löper ut istället för att vänta på att panelens larmlängd ska löpa ut.

Sirenmanipulering

Sirenkåpan är skyddad mot försök att öppna locket eller att lossa sirenkåpan från dess monteringsyta.

Om sirenkåpan upptäcker en manipuleringssituation kommer den att aktivera siren och blixtljus under den programmerade larmsperioden. En manipuleringssignal skickas till kontrollpanelen tillsammans med ordinarie signalöverföringar så att kontrollpanelen kan visa statusen. Om manipuleringssituationen kvarstår kommer sirenkåpan att ge en serie av fem pip antingen varje gång systemet blir aktiverat eller när manipuleringsfunktionen aktiveras, för att indikera ett fel.

Manipuleringsfunktionen kan tillfälligt inaktiveras från kontrollpanelen med funktionen Siren Tamper. Sirenkåpan kommer att sluta upptäcka manipulering tillfälligt i en timme. Denna funktion är främst avsedd för att byta batterier eller ändra sirenkåpans monteringsplats. Efter en timme slår kontrollpanelen automatiskt på funktionen igen. Manipuleringsdetektering kan även manuellt aktiveras igen med Siren Tamper-funktionen.

Ljud- och visuella statusindikeringar

När systemet aktiveras/avaktiveras använder BX-23 olika metoder för att särskilja olika statusar för användaren, som listas i tabellen.

• Sirens ljudindikation påverkas av inställningen Bekräftelse PÅ/AV. Vid inställning Bekräftelse AV kommer bekräftelseljud inte att finnas tillgängligt. Se kontrollpanelens sireninställning för bekräftelsefunktionen.

Komma igång

Inlärning

Steg 1: Lossa botten-skruven på sirenkåpan med en Phillips-skruvmejsel och ta bort topplocket.

Steg 2: Lossa de 4 skruvarna som håller LED-luckan med en Phillips-skruvmejsel och ta bort LED-luckan.

Steg 3: Sätt kontrollpanelen i inlärningsläge (se kontrollpanelens användarmanual för detaljer).

Steg 4: Strömför sirenkåpan (anslut nätadaptern eller skjut strömbrytaren till BT4-positionen). Alla LED-lampor blinkar en gång och summern avger 1 pip.

Steg 5: Tryck på lärknappen en gång. Sirenkåpan avger ett kort pip och LED-grupperna 1 & 3 tänds kort. Sirenkåpan är nu i inlärningsläge och kommer att sända en inlärningskod till kontrollpanelen.

Steg 6: Om kontrollpanelen inte mottog en inlärningskod, tryck på lärknappen igen (sirenkåpan kommer denna gång inte att ge ett pip).

Steg 7: Om kontrollpanelen mottar inlärningskoden kommer den att lista enhetsinformationen enligt detta; följ kontrollpanelens manual för att slutföra inlärningsproceduren. En bekräftelse skickas till sirenkåpan. När bekräftelsen mottagits avger sirenkåpan två korta pip och LED-grupp 2 blinkar en gång för att indikera att inlärningsprocessen lyckats. Sirenkåpan lämnar sedan inlärningsläget.

Steg 8: Se kontrollpanelens manual och använd funktionen Redigera enhet för att kontrollera sirenkåpans inställningar. Du kan redigera driftområde, zonnummer och enhetsnamn för sirenkåpan.

Notera:

• Om inlärningsprocessen misslyckas, upprepa steg 3–7 igen.

• Om sirenkåpan inte mottar bekräftelsekoden från kontrollpanelen inom en minut kommer sirenkåpan att lämna inlärningsläget och LED-grupperna 1 & 3 slocknar.

Redigera sirenkåpans driftområde

Följ instruktionerna nedan för att ändra sirenkåpans driftområde i kontrollpanelen Steg 1: Använd panelens funktion Redigera enhet för att ändra sirenkåpans områdesinställning.

Steg 2: Tryck på lärknappen på sirenkåpan för att skicka signal till panelen; sirenkåpan ger ett pip och blinkar LED 1 & 3 en gång.

Steg 3: När sirenkåpan mottar bekräftelsesignal från panelen kommer den att ge ett pip och blinka LED 2 en gång för att indikera att inställningen uppdaterats. Sirenkåpan återgår till normal drift.

Installation

Fortsätt med installationen efter avslutad inlärning.

Steg 1. Inaktivera funktionen Siren Tamper på kontrollpanelen (se kontrollpanelens instruktionsmanual). Sirenkåpan ger ett pip för att indikera att manipuleringsbrytaren nu är inaktiverad.

Notera:

Funktionen Siren Tamper kommer endast att vara AV i en timmes varaktighet. Kontrollpanelen slår automatiskt på funktionen igen efter denna tid.

Steg 2. Hitta platsen där sirenkåpan ska monteras.

Steg 3. Ta bort topplocket genom att lossa botten-skruven med en Phillips-skruvmejsel och dra försiktigt ut ytterhöljet.

Steg 4. Ta bort LED-luckan genom att lossa de 2 skruvarna som håller luckan med en Phillips-skruvmejsel och ta bort luckan.

Steg 5. Håll sirenkåpan på den plats där den ska monteras, mata ström till sirenkåpan

Steg 6. Kontrollera om BX har tillräckligt stark signal till kontrollpanelen genom att sätta kontrollpanelen i Walk Test läge (se kontrollpanelens manual). Tryck på Lärknapp kontrollera om signalen är tillräckligt stark (se kontrollpanelens manual för signalstyrka).

Steg 7. Om du är nöjd med signalstyrkan, ta bort sirenkåpan från monteringsplatsen. Skjut strömbrytaren till lämplig terminal (nätmatad eller batteridriven), sätt tillbaka LED-luckan och fäst den med de 4 skruvarna för LED-luckan med en Phillips-skruvmejsel.

Steg 8. Identifiera de 4 monteringshålen, montera och fäst sirenkåpan på väggen med de stora skruvarna och plugg som medföljer. Dra åt skruvarna med en Phillips-skruvmejsel. Se till att manipuleringsbrytaren är helt nedtryckt mot väggen.

Notera:

Manipuleringsbrytaren sticker ut genom enhetens baksida. När sirenen dras av väggen aktiveras larmet. Se till att den är helt nedtryckt när sirenen är monterad. Om det finns ett glapp, fyll med ett lämpligt avståndsmaterial.

Steg 9. Sätt tillbaka topplocket genom att haka fast toppen av topplocket i toppen av basen. Tryck botten av topplocket mot basen och dra åt botten-skruven med en Phillips-skruvmejsel.

Steg10. Aktivera funktionen Siren Tamper på kontrollpanelen (se kontrollpanelens instruktionsmanual)

Steg 11. Kontrollera att installationen lyckats genom att testa från kontrollpanelen med aktiverings- och avaktiveringsfunktionen.

Lyckad aktivering/avaktivering indikeras av tabellen i Ljud- och visuella statusindikeringar.

Notera:

Om 5 korta pip hörs vid aktivering/avaktivering betyder det att manipuleringsbrytaren inte är helt nedtryckt. Kontrollera att manipuleringsbrytaren är korrekt inställd och testa igen från kontrollpanelen.

Steg 12. Installationen är nu slutförd.

Byta batteri

Steg 1: Inaktivera funktionen Siren Tamper på kontrollpanelen (se kontrollpanelens instruktionsmanual). BX-23 ger ett pip för att indikera att manipuleringsbrytaren nu är inaktiverad.

Steg 2: Lossa den täckfästande skruven i botten av BX-23 med en Phillips-skruvmejsel och dra försiktigt ut ytterhöljet.

Steg 3: Ta bort LED-luckan genom att lossa de 4 skruvarna som håller luckan med en Phillips-skruvmejsel och ta bort luckan.

Steg 4: Skjut strömbrytaren till av-positionen.

Steg 5: Batterifacket är en stor låda i BX-23 med ett lock som hålls av 4 skruvar. Lossa de fyra skruvarna med en Phillips-skruvmejsel och ta av facklocket.

Steg 6: Ta bort de gamla batterierna och tryck på manipuleringsbrytaren två gånger för att ladda ur.

Steg 7: Sätt i nya batterier i batterifacket.

Steg 8: Efter att alla batterier satts i, skjut strömbrytaren till BT4-terminalen. Alla LED-lampor blinkar en gång och summern avger 1 pip när sirenkåpan startar.

Steg 9: Sätt tillbaka LED-luckan och fäst den med de 4 skruvarna som håller luckan med en Phillips-skruvmejsel.

Steg 10: Sätt tillbaka batterifackets lock och fäst det med de fyra skruvarna med en Phillips-skruvmejsel. Dra inte åt för hårt.

Steg 11: Sätt tillbaka topplocket genom att haka fast toppen av topplocket i toppen av basen. Tryck botten av topplocket mot basen och dra åt botten-skruven med en Phillips-skruvmejsel.

Steg 12: Gå in på kontrollpanelens webbsida för att programmera sirenen igen för att aktivera funktionen Siren Tamper igen. BX-23 ger ett pip för att indikera att manipuleringsbrytaren nu är aktiverad.

Återställning till fabriksinställningar

Sirenkåpan kan återställas och minnesinnehåll raderas. När sirenkåpan tas bort från kontrollpanelen bör den återställas till fabriksinställning för att rensa dess kontrollpanelsminne, annars kommer sirenkåpan fortfarande att utlösa larm om den tar emot larmsignal från panelen.

Steg 1: Inaktivera funktionen Siren Tamper på kontrollpanelen (se kontrollpanelens instruktionsmanual). Sirenkåpan ger ett pip för att indikera att manipuleringsbrytaren nu är inaktiverad.

Steg 2: Ta bort sirenkåpan från kontrollpanelens enhetslista (se kontrollpanelens instruktionsmanual).

Steg 3: Lossa botten-skruven på topplocket med en Phillips-skruvmejsel, ta bort topplocket.

Steg 4: Ta bort LED-luckan genom att lossa de 4 skruvarna som håller luckan med en Phillips-skruvmejsel och ta bort luckan.

Steg 5: Skjut strömbrytaren till OFF-terminalen och (om tillämpligt) koppla från nätadaptern.

Steg 6: Sätt i batterier i batterifacket.

Steg 7: Tryck och håll in lärknappen i 7 sekunder och skjut strömbrytaren till BT4-terminalen. Sirenkåpan kommer att avge två pip följt av ett långt pip.

Steg 8: Släpp lärknappen när du hör det långa pipet. Tidigare parametrar i sirenkåpan kommer att raderas och den återgår till normalt läge.
