# VESTA-110

**UT-15SL / UT-15SL-NT**

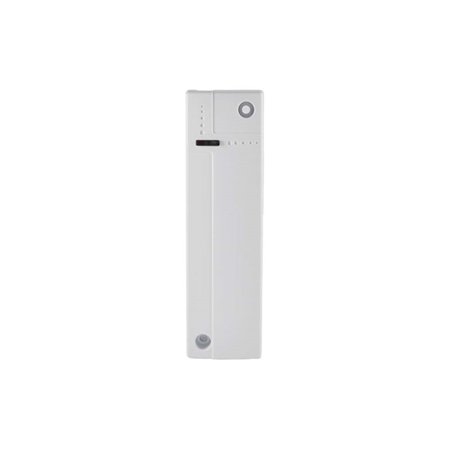

## **Universell sändare**

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F6E0hkIrXMV7CYrFArD4K%2Fimage.png?alt=media&#x26;token=454d59d7-6973-4c05-99c4-2f3a98ffef30" alt=""><figcaption></figcaption></figure>

Universell sändare övervakar öppning/stängning av angiven enhet som är ansluten till den. Om någon larmtriggare aktiveras av den anslutna enheten sänder den universella sändaren larmsignalen till kontrollpanelen för att meddela användare om ett larmhändelse.

Universell sändares konstruktion består av ett lock och en botten. Locket innehåller all elektronik och botten ger ett sätt att fästa enheten.

Den universella sändaren finns i två modeller beroende på tillgänglighet av sabotageswitch.

UT-15SL: Sabotageswitch tillgänglig

UT-15SL-NT: Sabotageswitch borttagen

## ***Delaridentifiering***

<div align="left"><figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FRDQWDAJidn61qiNOGJ52%2Fimage.png?alt=media&#x26;token=1b6bac8b-f413-47af-801c-c6bae4322870" alt=""><figcaption></figcaption></figure></div>

**1. LED-indikator även kallad Lär/Test-knapp**

**2. Monteringshål**

Används för att fästa och skruva den universella sändaren direkt på dörrkarmen eller väggen, täckt med vita kåpor.

**3. Sabotageswitch**

Ger sabotage- skydd mot obehörig öppning av enheten och/eller borttagning från monteringsytan.

4. **Batteriavskiljare**
5. **Fästskruv**

Skruv som används för att säkra övre och nedre höljet på den universella sändaren.

6. **Utökningsterminal 1**

Används för dörrkontakt, IR, branddetektor, panikknapp eller gasdetektoranslutning

7. **Utökningsterminal 2**

Används för rullgardins-/rulljalusianslutning

8. **DIP-brytare**

<div align="left"><figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FAJbw3JU13irTXa7grNbo%2Fimage.png?alt=media&#x26;token=0ed303b8-113f-42ea-a8fb-ace117923625" alt=""><figcaption></figcaption></figure></div>

| <mark style="color:standard;background-color:blue;">SW1</mark> | <mark style="color:standard;background-color:blue;">Terminal 1 Typ = Dörrkontakt</mark>t  |
| -------------------------------------------------------------- | ----------------------------------------------------------------------------------------- |
| PÅ                                                             | Aktivera (Standard)                                                                       |
| AV                                                             | Inaktivera                                                                                |
| <mark style="color:standard;background-color:blue;">SW2</mark> | <mark style="color:standard;background-color:blue;">Terminal 1 Typ = IR</mark>            |
| PÅ                                                             | Aktivera                                                                                  |
| AV                                                             | Inaktivera (Standard)                                                                     |
| <mark style="color:standard;background-color:blue;">SW3</mark> | <mark style="color:standard;background-color:blue;">Terminal 1 Typ = Branddetektor</mark> |
| PÅ                                                             | Aktivera                                                                                  |
| AV                                                             | Inaktivera (Standard)                                                                     |
| <mark style="color:standard;background-color:blue;">SW4</mark> | <mark style="color:standard;background-color:blue;">Terminal 1 Typ = Panikknapp</mark>    |
| PÅ                                                             | Aktivera                                                                                  |
| AV                                                             | Inaktivera (Standard)                                                                     |

| <mark style="color:standard;background-color:blue;">SW5</mark> | <mark style="color:standard;background-color:blue;">Övervakning</mark>                  |
| -------------------------------------------------------------- | --------------------------------------------------------------------------------------- |
| PÅ                                                             | Aktivera (Standard)                                                                     |
| AV                                                             | Inaktivera                                                                              |
| <mark style="color:standard;background-color:blue;">SW6</mark> | <mark style="color:standard;background-color:blue;">CON4 NO/NC</mark>                   |
| PÅ                                                             | Normalt öppen                                                                           |
| AV                                                             | Normalt stängd (Standard)                                                               |
| <mark style="color:standard;background-color:blue;">SW7</mark> | <mark style="color:standard;background-color:blue;">Aktivering av rulljalusi</mark>     |
| PÅ                                                             | 8 puls / 10 sek                                                                         |
| AV                                                             | 5 puls / 10 sek (Standard)                                                              |
| <mark style="color:standard;background-color:blue;">SW8</mark> | <mark style="color:standard;background-color:blue;">Terminal 1 Typ = Gasdetektor</mark> |
| PÅ                                                             | Aktivera                                                                                |
| AV                                                             | Inaktivera (Standard)                                                                   |

{% hint style="warning" %}
Notera:

Efter att du har ställt in en funktion genom att skjuta DIP-brytaren måste du trycka på testknappen för att bekräfta inställningen.

Endast **1** brytare på DIP-brytare 1\~4 & 8 kan ställas i ON-position åt gången.
{% endhint %}

## ***Medföljande tillbehör***

2 vita kåpor

2 skruvar

2 plugg

## ***LED-indikator***

LED:en kommer att lysa i följande situationer:

* När den universella sändaren aktiveras av den anslutna enheten
* När locket öppnas och sabotageswitchen bryts
* När lär/test-knappen trycks för att skicka testsignaler
* När batteriet är slut blinkar LED:en en gång var fjärde sekund

## ***Batteri***

* Den universella sändaren använder ett **CR2 3V litiumbatteri** som sin strömkälla. Observera: **ALLTID** byt batteri till korrekt storlek och spänning.
* När den universella sändaren har låg batterinivå kommer en låg batterisignal att skickas till kontrollpanelen tillsammans med regelbundna övervakningssignaler så att kontrollpanelen kan visa statusen därefter.
* När du byter batterier, efter att ha tagit bort de gamla batterierna, tryck på sabotageswitchen två gånger för att helt tömma innan du sätter i nya batterier.

## ***Övervakningssignal (när DIP-brytare 5 är PÅ)***

* Efter installation kommer UT-15 automatiskt att sända övervakningssignaler periodiskt till kontrollpanelen vid slumpmässiga intervaller på 30–50 minuter.
* Om kontrollpanelen misslyckas med att ta emot en förinställd enhetskontaktssignal kommer kontrollpanelen att visa att den aktuella enheten upplever ett problem med utebliven signal.

## ***Komma igång***

* Ta bort fästskruven och lockmonteringen.
* Sätt i ”**CR2 3V**” batteriet i batterihållaren och anslut polariteten korrekt.
* Välj typ av ansluten enhet genom att skjuta en DIP-brytare på den universella sändaren (DIP-brytare 1, 2, 3, 4 eller 8) till ON-läge och tryck sedan på testknappen för att bekräfta inställningen.
* Sätt kontrollpanelen i inlärningsläge (se kontrollpanelens manual för detaljer).
* Tryck på den universella sändarens testknapp.
* Se kontrollpanelens manual för att slutföra inlärningsprocessen.
* Efter att den universella sändaren har lärts in, ställ kontrollpanelen i (**Walk Test**) läge, håll sändaren på önskad plats och tryck på testknappen för att testa signalräckvidden.
* Fortsätt med montering och installation när du är nöjd med att UT-15 är placerad och fungerar korrekt.

## ***Monteringsmetoder och installation***

<div align="left"><figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FqXDq9cFfSlcjrHr5QXU8%2Fimage.png?alt=media&#x26;token=a1a75c50-623b-4697-8397-f7fcd1783d12" alt=""><figcaption></figcaption></figure></div>

Steg 1: Hitta en lämplig plats för montering.

Steg 2: Montering:

Använd monteringshålen på sändaren som mall för lämplig hålplacering.

Använd medföljande väggpluggar för puts-/tegelinstallation.

Skruva fast sändaren i de medföljande väggpluggarna.

{% hint style="info" %}
Notera:

Se till att sabotageswitchens fjäder är placerad så att den är i kontakt med monteringsytan genom sabotageswitchens öppning.
{% endhint %}

Steg 3: Sätt kontrollpanelen i (**Walk Test**) läge och tryck på testknappen för att testa signalräckvidden

Steg 4: Sätt de vita kåporna på de två monteringshålen, och installationen är nu klar.

## ***Använda utökningsterminal 1 (CON 4)***

Utökningsterminal 1 på den universella sändaren kan anslutas till en enhet för att bilda en N.O.- eller N.C.-slinga med enheten. När enheten aktiveras kommer den universella sändaren att sända signaler enligt detta.

## ***ANSLUTNING TILL UTÖKNINGSTERMINAL:***

Steg 1: Öppna locket genom att lossa fästskruven.

Steg 2: Leta upp ett rektangulärt genomgående hål i den övre delen av frontkåpan. Detta genomgående hål möjliggör kabelanslutning till utökningsterminalen. Anslut den trådbundna enheten till utökningsterminalen.

Steg 3: Använd DIP-brytare 6 för att välja N.O.- eller N.C.-inställningen för utökningsterminal 1.

{% hint style="info" %}
Notera:

Efter att du har valt N.O.- eller N.C.-inställningen med DIP-brytare 6 måste du trycka på testknappen en gång och sedan aktivera enheten på utökningsterminal 1 (CON 4) en gång för att effektivt ändra CON 4:s tillstånd.
{% endhint %}

Steg 4: Aktivera den anslutna enheten för att testa signalöverföringen.

* För kablage av flera enheter, hänvisa till diagrammet nedan.

**N.C.** **N.O.**

![](https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FpiunOFXWG307DoHMzFIR%2F4.jpeg?alt=media)

## ***Använda utökningsterminal 2 (CON5)***

Utökningsterminal 2 kan triggas av axelns rotationer. Anslut rulljalusin till utökningsterminal 2 för att använda denna funktion.

{% hint style="warning" %}
Notera:

Utökningsterminal 2 (CON 5) kan endast fungera när DIP-brytare 1 är inställd på ON (dörrkontakt-typen).

När draglinan dras ner eller dras in kommer axlarna att rotera. Alternativ finns för larmutlösning vid 5 eller 8 axelrotationer.
{% endhint %}

* 5 axelrotationer motsvarar ungefär 9,5 cm.
* 8 axelrotationer motsvarar ungefär 13 cm.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fv47mRf4aHadmz19JBNgB%2Fimage.png?alt=media&#x26;token=24bd7a53-2c58-45bd-9ab4-980b9e13df36" alt=""><figcaption></figcaption></figure>

* När pulsen inte uppnår antalet utlösta gånger inom 10 sek återställs räknaren.
* Antalet pulser som orsakar att terminal 2-larmet utlöses kan programmeras genom inställning av DIP-brytare 7.
