# VESTA-067

## Introduktion: Handbok för autonoma BOGP-typ paneler

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-83a554609f4a983cc7b5fbdc7712337df2a41e86%2Fimage%20(19).png?alt=media" alt="" width="325"><figcaption><p>VESTA-068N/VESTA-067</p></figcaption></figure>

Denna handbok är utformad för att vägleda dig genom installation och konfiguration av autonoma BOGP-typ paneler, som drivs av batterier eller ett externt batteri. Handbokens innehåll är organiserat enligt följande:

1. Anslutning av extern batteri och SIM
2. Panelregistrering som installatör och Master
3. Lägg till och konfigurera enheter
4. Slutför systemkonfigurationer och rapportera till ARC

## 1. Externt batteri + SIM-anslutning och APN-konfiguration

{% hint style="info" %}
Det är avgörande att konfigurera APN så att panelen kan kommunicera med SmartHomeSec-molnet. Dessutom är anslutning av det externa batteriet viktigt för att panelen ska kunna upprätthålla ständig och effektiv kommunikation med molnet. Om panelen endast har interna batterier kommer den inte att ansluta till molnet om inte XMPP är aktiverat i panelens inställningar.
{% endhint %}

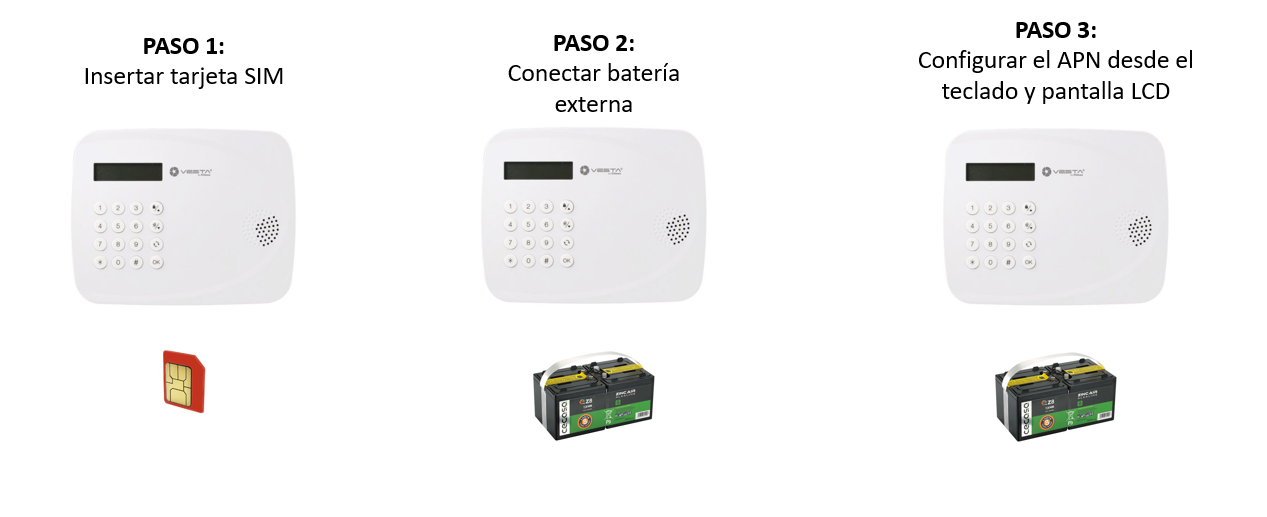

### 1.1 SIM- och extern batterianslutning

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-9acbc4ce188f97245d42d67e441f171ce79e1aa3%2Fimage%20(4)%20(1).png?alt=media" alt=""><figcaption><p>Sätt i SIM och externt batteri</p></figcaption></figure>

#### Rekommenderade externa batterier:

{% hint style="success" %}
Panelen med ett externt batteri är 100% ansluten till molnet. Den kommer att använda BACKUP-batterier om det externa batteriet är uttömt.

**Mycket viktigt** dessa batterier kräver ventilation så undvik alla slutna utrymmen utan ventilation.
{% endhint %}

{% tabs %}
{% tab title="8 månaders varaktighet" %}
[VESTA-436](https://bydemes.com/en/products/intrusion/vesta-alarm/battery/VESTA-436)

<figure><img src="https://bydemes.com/ByDemesFiles/images/VESTA-436_B.jpg" alt="" width="375"><figcaption><p>Externt batteri 7,5V /400Ah/3000W</p></figcaption></figure>
{% endtab %}

{% tab title="14 månaders varaktighet" %}
[VESTA-435](https://bydemes.com/en/products/intrusion/vesta-alarm/battery/VESTA-435)

<figure><img src="https://bydemes.com/ByDemesFiles/images/450px/VESTA-435.jpg" alt=""><figcaption><p>Externt batteri 12V/500Ah, 6000W</p></figcaption></figure>
{% endtab %}
{% endtabs %}

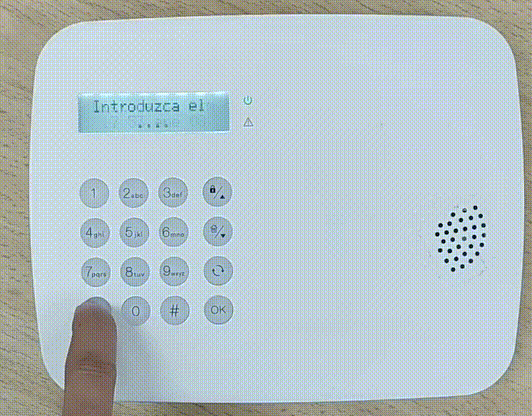

### 1.2 APN-konfiguration

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-dc8c478dc7bcbbffc8127c32917f033bde7e88cf%2FMultimedia1.gif?alt=media" alt=""><figcaption><p>APN-konfiguration på panelen</p></figcaption></figure>

{% hint style="info" %}
Notera: Vi kan också konfigurera APN med ett SMS-kommando, som vi måste skicka till telefonnumret för SIM-kortet som är anslutet till panelen:

PROG 7982 GAPN:<mark style="color:orange;">internet</mark>,<mark style="color:lila;">användare</mark>,<mark style="color:blå;">lösenord</mark>

<mark style="color:orange;">Parameter 1</mark>: GPRS APN

<mark style="color:lila;">Parameter 2</mark>: GPRS-användarnamn

<mark style="color:blå;">Parameter 3</mark>: GPRS-lösenord
{% endhint %}

{% hint style="warning" %}
Varning! För paneler som INTE har ett externt batteri, endast interna batterier, aktivera molnet med panelens knappbord och LCD-skärm enligt följande innan du fortsätter:
{% endhint %}

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-ed2a9706ab0e1ee92fd2b22bfaeb08763cecd4a5%2Fimage%20(2)%20(1).png?alt=media" alt=""><figcaption><p>Aktivera moln när panelen endast använder batterier</p></figcaption></figure>

## 2. Panelregistrering som installatör och användare

### 2.1 Installatörsregistrering

<table data-view="cards"><thead><tr><th></th><th></th><th></th></tr></thead><tbody><tr><td><strong>Steg 1:</strong> Logga in som installatör i <a href="https://github.com/AchrafBr1/vesta-knowledge-base/blob/main/guia-de-usuario-smarthomesec.md">SmartHomeSec</a> APPEN</td><td><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-05113b0d3328df3b166ab295fa6757e6ac242b74%2Fimage%20(9)%20(1).png?alt=media" alt="" data-size="original"></td><td></td></tr><tr><td><p><strong>Steg 2:</strong> Välj + -knappen</p><p>(Lägg till panel)</p></td><td><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-fa8de8b9f61fbaeb03070c23f91346bb14f246bc%2Fimage%20(10)%20(1).png?alt=media" alt="" data-size="original"></td><td></td></tr><tr><td><strong>Steg 3:</strong> Ange panelens MAC-adress som finns på en etikett</td><td><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-7382d20b1eed8959c5689860688539c850e4e52e%2Fimage%20(11)%20(1).png?alt=media" alt="" data-size="original"></td><td></td></tr></tbody></table>

När panelen är registrerad som installatör är den redo ✨ för konfiguration.

{% hint style="danger" %}
Panelen måste vara påslagen och ansluten till internet. Vi har 15 minuter efter att den har fått ström för att registrera panelen.
{% endhint %}

{% hint style="success" %}
Panelens MAC sitter alltid på ena sidan av panelen fysiskt. I NAMNFÄLTET bör vi ange abonnenten eller någon identifierare för panelen.
{% endhint %}

### 2.2 Registrering av användarkonto

Användarkontot används för att kontrollera systemet och är avsett för slutanvändaren. Från SmartHomeSec-appen tillåter detta konto att fjärraktivera, avaktivera och utföra andra åtgärder. Det finns två typer av användarkonton: Master och Slave.

Det första konto vi registrerar är Master. Huvudskillnaden mellan Master- och Slave-konton är att Master tillåter att skapa nya användare, medan Slave inte kan skapa nya konton.

<table data-view="cards"><thead><tr><th></th><th></th><th></th></tr></thead><tbody><tr><td><strong>Steg 1:</strong> Få åtkomst till panelen som installatörer, standardkoden är [7982]</td><td><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-f54c92555c65a3674a618b8357d25fab097a5a48%2FImagen%20de%20WhatsApp%202024-06-02%20a%20las%2015.19.19_5e1f9a7f.jpg?alt=media" alt="" data-size="original"></td><td></td></tr><tr><td><strong>Steg 2:</strong> Välj avsnittet Huvudsaklig systemmeny<img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-cb348105e6110fe9c5b80a7a5282725a96e9f0f9%2Fimage%20(14)%20(1).png?alt=media" alt=""></td><td></td><td></td></tr><tr><td><strong>Steg 3:</strong> Välj kontolista</td><td></td><td><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-82a8946a8646a97397a045388512821bfb05f707%2Fimage%20(15)%20(1).png?alt=media" alt="" data-size="original"></td></tr><tr><td><strong>Steg 4:</strong> Välj lägg till</td><td></td><td><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-0abd9646d7f4af8b35d780f1787933971e0a348c%2Fimage%20(17)%20(1).png?alt=media" alt="" data-size="original"></td></tr><tr><td><strong>Steg 5:</strong> Om det är en ny användare: Välj skapa ett konto</td><td><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-07dfedb38f6af5ae067a35bcf1d9ef5f604a82ea%2Fimage%20(18)%20(1).png?alt=media" alt="" data-size="original"></td><td></td></tr><tr><td><p><strong>Steg 6:</strong> Fyll i användaruppgifterna för APP-åtkomst</p><p><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-7cd25be9e2c68ff7bf213db266628f6080906e9c%2Fimage%20(19)%20(1).png?alt=media" alt="" data-size="original"></p></td><td></td><td></td></tr></tbody></table>

{% hint style="success" %}
Användarregistrering slutförd! För information om hur du använder användarappen, följ SmartHomeSec användarguide.
{% endhint %}

## 3. Lägg till och konfigurera enheter

För att lägga till och konfigurera VESTA RF-enheter, följ dessa steg:

### 3.1 Lägg till enheter

Steg 1: Gå till panelkonfigurationen från installatörsappen:

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-e453d09285cd283984eca047979d10f1e9d9d1a0%2Fimage%20(20).png?alt=media" alt="" width="192"><figcaption><p>Installatör -> Inställningar</p></figcaption></figure>

Steg 2: Välj "Enheter" i menyn.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-afbc0b8f69e056cf262358c1af3161bad927a3c7%2Fimage%20(21).png?alt=media" alt="" width="190"><figcaption><p>Installatör -> Inställningar -> Enheter</p></figcaption></figure>

Steg 3: I menyn klicka på "Lägg till enhet".

<table data-view="cards"><thead><tr><th></th><th></th><th></th></tr></thead><tbody><tr><td><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-57cf8661f10d9a1a81f5c73c9d4b8a9cb1155299%2Fimage%20(23).png?alt=media" alt="" data-size="original"></td><td></td><td></td></tr><tr><td><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-c8990cc0a12972174eb326678614733225eee9bc%2Fimage%20(24).png?alt=media" alt="" data-size="original"></td><td></td><td></td></tr></tbody></table>

Steg 4: Välj vilken typ av enhet du vill lägga till, t.ex. rörelsedetektor. Håll in parkopplingsknappen på enheten tills LED-lampan blinkar (se enhetens manual för specifika instruktioner).

Steg 5: Följ instruktionerna på skärmen för att slutföra parkopplingsprocessen. Panelen kommer att bekräfta att enheten lagts till framgångsrikt.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-01938536dfb1ce06ae3257986b40479b64be933d%2Fimage%20(27).png?alt=media" alt=""><figcaption><p>Learn-knapp på VESTA-enheterna</p></figcaption></figure>

{% hint style="danger" %}
Viktigt! Vid PIRCAMS och tangentbord: Tangenttrycket måste vara 3 eller 4 sekunder. För övriga enheter räcker ett kort tryck för att lägga till dem.
{% endhint %}

När de lagts till kommer RF-enheterna vara redo att användas och kan administreras från samma avsnitt, här är ett exempel på konfiguration av sensorattribut:

### 3.2 Zonkonfiguration

<table data-view="cards"><thead><tr><th></th><th></th><th></th></tr></thead><tbody><tr><td><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-8c1c760a18cf5bb8cc3675c7ed70712c3f30b6d9%2Fimage%20(28).png?alt=media" alt="" data-size="original"></td><td></td><td></td></tr><tr><td><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-32f411d6edc0c08a3afb4e76668e540401e94138%2Fimage%20(30).png?alt=media" alt="" data-size="original"></td><td></td><td></td></tr><tr><td><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-6841f2701a2d2477ebd835c40abb3d0fe33d29d1%2Fimage%20(31).png?alt=media" alt="" data-size="original"></td><td></td><td></td></tr></tbody></table>

{% hint style="info" %}
För att konfigurera zonerna korrekt är det viktigt att vara bekant med de tillgängliga attributen och deras påverkan på larmssystemets beteende.

Till exempel: Interior är en omedelbar zon och Entry är en fördröjd zon; vi kan tilldela dessa attribut i avsnittet Respons vid aktivering vilket betyder "När systemet är aktiverat."
{% endhint %}

## 4. Panelkonfiguration och rapportering till ARC (Alarmmottagningscentral)

### 4.1 Säkerhetskonfiguration

Detta avsnitt beskriver hur man justerar **sirentid** under ett larm och ställer in **ingångs- och utgångsfördröjningar**. För enkel identifiering och justering markeras kritiska alternativ i \*\*färg \*\*<mark style="color:röd;">**röd**</mark>.

<table data-view="cards"><thead><tr><th></th><th></th><th></th></tr></thead><tbody><tr><td><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-20490cd089c7e1a114551573484dfd0cbd4cb3c2%2Fimage%20(1).png?alt=media" alt="" data-size="original"></td><td>Inställningar -> Panel</td><td></td></tr><tr><td><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-a2b140673ee18dae59e1922197d47831b7b000ac%2Fimage%20(3).png?alt=media" alt="" data-size="original"></td><td>Inställningar -> Panel -> Säkerhet</td><td></td></tr><tr><td><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-328d6e12eaf1e59629cd5911c61686d58febb3ad%2Fimage%20(4).png?alt=media" alt="" data-size="original"></td><td><ol><li>La <strong>sirentid</strong> vid ett larm</li><li>Att aktivera detta alternativ fördröjer larmrapporteringen med 30 sekunder. (<strong>Rekommenderas att lämna AV</strong>)</li><li>Justera <strong>ingångs- och utgångsfördröjningar</strong></li></ol></td><td></td></tr></tbody></table>

### 4.2 Panelkonfiguration

<table data-view="cards"><thead><tr><th></th><th></th><th></th></tr></thead><tbody><tr><td><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-20490cd089c7e1a114551573484dfd0cbd4cb3c2%2Fimage%20(1).png?alt=media" alt="" data-size="original"></td><td>Inställningar -> Panel</td><td></td></tr><tr><td><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-83b61ae3104d6677a6a4b97d4a2810229068b9f7%2Fimage%20(10).png?alt=media" alt="" data-size="original"></td><td>Inställningar -> Panel -> Panel</td><td></td></tr><tr><td><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-4ad55e7e5cb63c9f3dc2dafa4646e12be50ef899%2Fimage%20(7).png?alt=media" alt="" data-size="original"></td><td>ANTECKNINGAR BILAGA 1</td><td></td></tr></tbody></table>

*BILAGA 1*

{% hint style="info" %}

1. Den **Pollning med larmcentral** (Mycket viktigt att konfigurera enligt tiden som anges av ARC).
2. Anslut larm: När panelen endast drivs av batterier (<mark style="color:röd;">**UTAN EXTERNT BATTERI**</mark>) denna möjlighet tillåter oss att få åtkomst till panelen via **MOLNET under LARMET**.
3. **SPARSAMT LÄGE PÅ:**

   1. **Panelen när den endast drivs av BATTERIER kommer att vara OFFLINE, endast ansluten vid larm** \2. **a. SPARLÄGE&#x20;**<mark style="color:röd;">**INAKTIVERAD**</mark>**: Panelen kommer att förbli i MOLNET 100% på batterier \[Varning! Batterierna kommer att räcka i 14 dagar]**.

   b. **SPARLÄGE&#x20;**<mark style="color:grön;">**PÅ**</mark>**: Panelen kommer att förbli OFFLINE och rapportera alla händelser till både APP och CRA \[Batterierna kommer att räcka cirka 7 månader]**.
   {% endhint %}

### 4.3 Konfigurera användarkoder

<table data-view="cards"><thead><tr><th></th><th></th><th></th></tr></thead><tbody><tr><td><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-e453d09285cd283984eca047979d10f1e9d9d1a0%2Fimage%20(20).png?alt=media" alt="Instalador -> Ajustes" data-size="original"></td><td>Installatör -> Inställningar</td><td></td></tr><tr><td><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-321d58c9b41adcb608ec919ccd068e6154a484ea%2Fimage%20(8).png?alt=media" alt="" data-size="original"></td><td>Inställningar -> Användar-PIN</td><td></td></tr><tr><td><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-9e0e486da7c3c4342426712016c53740c66d55be%2Fimage%20(9).png?alt=media" alt="" data-size="original"></td><td>Lägg till namn och kod för varje användare, denna kod kommer att tillåta användaren att byta läge från APP eller kontrollera från tangentbord <a href="https://github.com/AchrafBr1/vesta-knowledge-base/blob/main/guia-de-usuario-smarthomesec.md">Användarmanual</a> för mer information</td><td></td></tr></tbody></table>

### 4.4 Uppdatering av panelen

Det är avgörande att hålla kontrollpanelen uppdaterad för att säkerställa optimal systemprestanda och säkerhet. Uppdateringar kan innehålla viktiga förbättringar, buggfixar och säkerhetskorrigeringar som skyddar mot kända sårbarheter.

<table data-view="cards"><thead><tr><th></th><th></th><th></th></tr></thead><tbody><tr><td><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-20490cd089c7e1a114551573484dfd0cbd4cb3c2%2Fimage%20(1).png?alt=media" alt="" data-size="original"></td><td>Inställningar -> Panel</td><td></td></tr><tr><td><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-2acbdadec0e86701ca3533bb235de1cf695f66c2%2Fimage%20(11).png?alt=media" alt="" data-size="original"></td><td>Panel -> FW-uppdatering</td><td></td></tr><tr><td><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-9e542d50140e64df5cff2a12b9cc90ea614efb77%2Fimage%20(12).png?alt=media" alt="" data-size="original"></td><td>Välj från listan firmware med högst version (högsta nummer och högsta bokstav)</td><td></td></tr></tbody></table>

{% hint style="info" %}
OBS: Panelen kan ta 8 minuter att uppdatera över 2G eller vid låg täckning.

Om panelen kommunicerar över 4G/LTE med god täckning kan uppdateringen ta 3–5 minuter
{% endhint %}

{% hint style="danger" %}
När panelen är i uppgraderingsläge <mark style="color:röd;">**Stäng INTE av**</mark> eller koppla inte bort under några omständigheter. Panelen kommer att starta om automatiskt.

ATT STÄNGA AV PANELEN UNDER EN UPPGRADERING KAN GÖRA DEN KOMPLETT OANVÄNDBAR.
{% endhint %}

### 4.5 Rapportkonfiguration till ARC (Alarmmottagningscentral)

***Rapportera händelser***

<table data-view="cards"><thead><tr><th></th><th></th><th></th></tr></thead><tbody><tr><td><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-e5450338db75d91c7eb3aca9ddadc9b78bb5f5ed%2Fimage%20(13).png?alt=media" alt="" data-size="original"></td><td>Inställningar -> Rapport</td><td></td></tr><tr><td><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-59cd59ff8a6a7ea0226d64c417c6619aa73511d4%2Fimage%20(14).png?alt=media" alt="" data-size="original"></td><td>Under avsnittet rapport har vi konfigurationsmöjligheter för rapportering av händelser och filer tagna för PIRCAMS-foton</td><td></td></tr><tr><td><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-252a629c59207dd422614f4dd48a94f963a68ca4%2Fimage%20(15).png?alt=media" alt="" data-size="original"></td><td>I detta avsnitt konfigurerar vi URL:en för rapportering till vår CRA, och mycket viktigt <strong>GRUPP 2</strong> eller högre eftersom grupp 1 är använd för APPen. BILAGA 2 för exempel</td><td></td></tr></tbody></table>

*BILAGA 2*

{% hint style="success" %}
Exempel på **HÄNDELSER** rapportering i olika protokoll:

:fire: **MANITOU (mest använd i Spanien): ip\://**<mark style="color:blå;">**ACCT**</mark>**@**<mark style="color:orange;">**IP**</mark>**:**<mark style="color:lila;">**PORT**</mark>**/MAN**

SIA: **ip\://**<mark style="color:blå;">**ACCT**</mark>@<mark style="color:orange;">**IP**</mark>**:**<mark style="color:lila;">**PORT**</mark>/SIA2\*\*

CID: **ip\://**<mark style="color:blå;">**ACCT**</mark>@<mark style="color:orange;">**IP**</mark>**:**<mark style="color:lila;">**PORT**</mark>/CID\*\*.
{% endhint %}

***Fotorapport***.

<table data-view="cards"><thead><tr><th></th><th></th><th></th></tr></thead><tbody><tr><td><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-e5450338db75d91c7eb3aca9ddadc9b78bb5f5ed%2Fimage%20(13).png?alt=media" alt="" data-size="original"></td><td>Inställningar -> Rapport</td><td></td></tr><tr><td><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-59cd59ff8a6a7ea0226d64c417c6619aa73511d4%2Fimage%20(14).png?alt=media" alt="" data-size="original"></td><td>Under avsnittet rapport har vi konfigurationsmöjligheter för rapportering av händelser och filer tagna för PIRCAMS-foton</td><td></td></tr><tr><td><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-3f0b4a201b93da8cf6d741d5ffd76ff34d795e71%2Fimage%20(16).png?alt=media" alt="" data-size="original"></td><td>I detta avsnitt konfigurerar vi URL:en för rapportering till vår CRA för sändning av foton. BILAGA 3 för exempel</td><td></td></tr></tbody></table>

{% hint style="success" %}
Exempel på **FOTON** rapportering i olika protokoll:

:fire: **MANITOU**: <mark style="color:blå;">**ACCT**</mark>**@**<mark style="color:orange;">**IP**</mark>**:**<mark style="color:lila;">**PORT**</mark>
{% endhint %}

## Fotorapport för SENTINEL-programvara

{% hint style="info" %}
Steg 1: Programmera SMTP-information i inställningar -> Rapport&#x20;
{% endhint %}

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F0JtB6fgHdVz5MEjKxPNX%2Fimage.png?alt=media&#x26;token=dcf9acab-06f5-4984-82c0-1ba815a082fa" alt=""><figcaption><p>Exempel</p></figcaption></figure>

{% hint style="info" %}
Steg 2: Programmera e-postadressen som övervakningscentralen tillhandahåller i "Fångade filer"
{% endhint %}

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FGahEIJIcTLaNoStvcHCl%2Fimage.png?alt=media&#x26;token=be532946-32c7-41dc-9760-dfccf140f84b" alt=""><figcaption></figcaption></figure>

{% hint style="warning" %}
**VIKTIGT:** Om du använder IP-kameror integrerade med VESTA måste du sänka kamerans upplösning till 2MP eller lägre för korrekt funktion.
{% endhint %}
