# VESTA-043N

**WSS-4E-2W**&#x20;

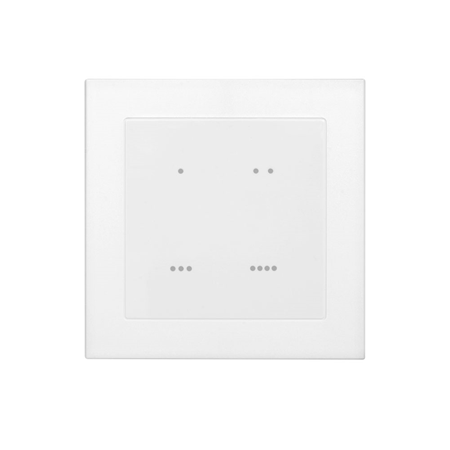

## **Smart Scenbrytare**

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F6est9lmNrqpyc4NmYN12%2Fimage.png?alt=media&#x26;token=ad0bc1df-e1f4-4d51-bec5-a64e60c1a644" alt=""><figcaption></figcaption></figure>

### Introduktion

WSS-4E-2W är en scenbrytare med fyra tryckknappar utformad för att styra en grupp förprogrammerade hemautomationsenheter genom att helt enkelt trycka på scenknapparna.

![](https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FoVeR1CKTCjVIaHRyBBlp%2F0.jpeg?alt=media)

### DELSIDENTIFIKATION

**1. Scen-LED**

Det finns fyra scen-LED:ar och motsvarande LED kommer att blinka vid knapptryckning.

### 2. Scen-tryckknapp

Scenbrytaren har 4 scen-tryckknappar:

&#x20;\* Tryckknapp 1

&#x20;\*\* Tryckknapp 2

&#x20;\*\*\* Tryckknapp 3

&#x20;\*\*\*\* Tryckknapp 4

### **3. Batterifack**

* Sätt i två 1,5 V AA alkaliska batterier.

### **4. Testknapp**

* Tryck på testknappen en gång för att skicka en test-/inlärningssignal.

### **5. LED (röd)**

* Blinkar snabbt var fjärde sekund: När batterierna är slut.

### **6. Hål för testknapp**

## Funktioner

### ***Batteri- och låg batteridetektion***

Scenbrytaren använder två 1,5 V AA alkaliska batterier som strömkälla. Scenbrytaren har funktion för låg batterinivådetektion. När batterispänningen är låg kommer scenbrytaren att sända en signal om låg batterinivå.

När du byter batterier, efter att ha tagit ut de gamla batterierna, tryck på testknappen eller någon tryckknapp två gånger för att helt ladda ur innan du sätter i nya batterier. När du sätter i nya batterier, var noga med att observera korrekt polaritet.

### ***Scenario***

När en scen-tryckknapp trycks ned kommer knappens LED att blinka en gång och avge ett pip om kontrollpanelen tar emot signalen. Om kontrollpanelen inte tar emot signalen kommer scen-tryckknappens LED att blinka två gånger och avge två pip för att informera användaren.

## Inlärning

För att lägga till WSS-4E-2W i kontrollpanelen, följ inlärningsprocedurerna nedan.

1. Lossa skruvarna för att ta bort baklocket på WSS-4E-2W och installera två 1,5 V AA alkaliska batterier.
2. Sätt kontrollpanelen i inlärningsläge. Läs kontrollpanelens manual för instruktioner.
3. Tryck och håll in WSS-4E-2W:s testknapp i 3 sekunder för att skicka en inlärningssignal till kontrollpanelen och WSS-4E-2W kommer att avge ett långt pip. Den röda LED:en på WSS-4E-2W kommer att blinka två gånger när kontrollpanelen tar emot signalen.
4. Inlärningen är klar. Om WSS-4E-2W har lagts till i kontrollpanelen framgångsrikt kommer den att visas i enhetslistan på kontrollpanelens lokala webbsida. Läs kontrollpanelens manual för detaljer.

### Installation

* Scenbrytaren är utformad för att monteras på en plan yta med fätskruvar.
* Basen har 3 utknackningsställen, där plasten är tunnare, för monteringsändamål.
  1. Ta bort kåpan med en skruvmejsel.
  2. Bryt igenom lämpliga utknackningsställen på basen.
  3. Använd hålen som mall och borra hål i ytan.
  4. Skruva fast basen i ytan.
  5. Sätt tillbaka kåpan på basen och säkra den genom att dra åt fästskruven.

![](https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FD7A6pxhNKHlziD6phG52%2F5.jpeg?alt=media)
