VESTA-022
SD-8-EL / SD-8-EL-F1
Röksensor
Introduktion
SD-8-EL / SD-8-EL-F1 rökdetektorn är utformad för att monteras i taket eller ovanför trapphus där rök samlas för att snabbt utlösa larm och skydda ditt hem mot brandrisker.
Delidentifiering
1. Inlärnings-/testknapp
Lär-/testknappen trycks in i följande situationer:
Inlärning – i rökdetektorn.
För att testa radiokommunikationsräckvidden.
För att testa om rökdetektorn fungerar normalt.
För att tysta larmet
2. LED-indikator
Blinkar var 30:e sekund – Låg batterinivå
Blinkar när knappen trycks – Sänd signal
Kontinuerlig blinkning – Uppvärmning eller kalibrering / Larm / Larm tystningsläge.
3. Batterifack
4. Monteringshål
5. Monteringsfäste
6. Krok
Funktioner
Batteri
Rökdetektorn använder 3 AA-alkalinebatterier som strömkälla.
När fabrikslevererade batterier används har rökdetektorn en förväntad batteritid på 4 år.
När låg batterispänning upptäcks, kommer en låg batteri-signal att sändas tillsammans med ordinarie signalöverföringar. Om batterispänningen är låg kommer LED att blinka tillsammans med ett lågvolyms pip var 30:e sekund.
När batterier byts, ta bort de gamla batterierna och tryck på testknappen två gånger för att helt ladda ur innan nya batterier sätts i.
Inlärning / Komma igång
Steg 1. Sätt i batterierna i batterifacket med rätt polaritet.
Steg 2. Efter att alla 3 batterier satts i, kommer rökdetektorn avge 2 korta pip, LED börjar blinka och en 6-minuters uppvärmningsperiod startar.
Steg 3. Under den 6-minuters uppvärmningsperioden kan rökdetektorn läras in i kontrollpanelen.
a) Sätt kontrollpanelen i inlärningsläge. Se kontrollpanelens manual för detaljer.
b) Tryck på lär-/testknappen på rökdetektorn. LED kommer att lysa kort och rökdetektorn avger ett tvåtonigt pip för att indikera att den sänder signal.
c) Om kontrollpanelen framgångsrikt tar emot signalen kommer panelen att reagera därefter. Se kontrollpanelens manual för att slutföra inlärningsprocessen.
Steg 4. När den 6-minuters uppvärmningsperioden löpt ut, kommer rökdetektorn att avge ett kort pip för att indikera att rökdetektorn startar kalibreringsprocessen.
Processen kommer att upprepas var 100:e sekund och meddelas med ett kort pip respektive. Slutförandet av kalibreringsprocessen meddelas med ett tvåtonigt pip, och LED kommer att släckas.
Normalt tar kalibreringen cirka 2–16 minuter att slutföra. Men efter 16 minuter, om rökdetektorn istället avger kontinuerliga pip, indikerar det att rökdetektorn misslyckats med kalibreringen, och dess batterier bör tas bort för att tysta pipen. Starta sedan om från steg 1 för att försöka igen efter en paus på minst 30 sekunder.
Notera:
Under kalibreringsperioden är inlärning inaktiverad. Om du inte slutförde inlärningen (steg 3) under 6-minuters uppvärmningsperioden måste du vänta tills kalibreringen är slutförd (steg 4) för att utföra inlärningen.
Steg 5. Efter uppvärmning, inlärning och kalibrering är slutförda bör du testa rökdetektorns signalöverföringsräckvidd. Sätt kontrollpanelen i Walk Test-läge och placera rökdetektorn på önskad monteringsplats, och tryck sedan på lär-/testknappen för att sända en signal till kontrollpanelen.
Om panelen kan ta emot signal normalt, fortsätt med att montera rökdetektorn. Om signal inte kan tas emot, ändra monteringsplatsen.
Installation
Det rekommenderas att installationsplatsen är i takets centrala område, med minst 60 cm avstånd från väggar eller hinder.
Placera inte detektorn på följande platser:
- Kök eller garage – Rök från matlagning eller fordon kan orsaka falsklarm.
- Nära en ventilationsfläkt, lysrör eller luftkonditioneringsutrustning – luftdrag från dessa kan påverka detektorns känslighet.
- Nära takbjälkar eller över ett skåp – stillastående luft i dessa områden kan påverka detektorns känslighet.
- I toppen av en “A” ramtyp av tak.
Steg 1. Använd monteringsfästet som mall för att markera de två monteringshålen. Borra hål på monteringsplatsen och sätt i plugg vid behov.
Steg 2. Skruva fast monteringsfästet i det markerade läget med de två krokarna vända nedåt.

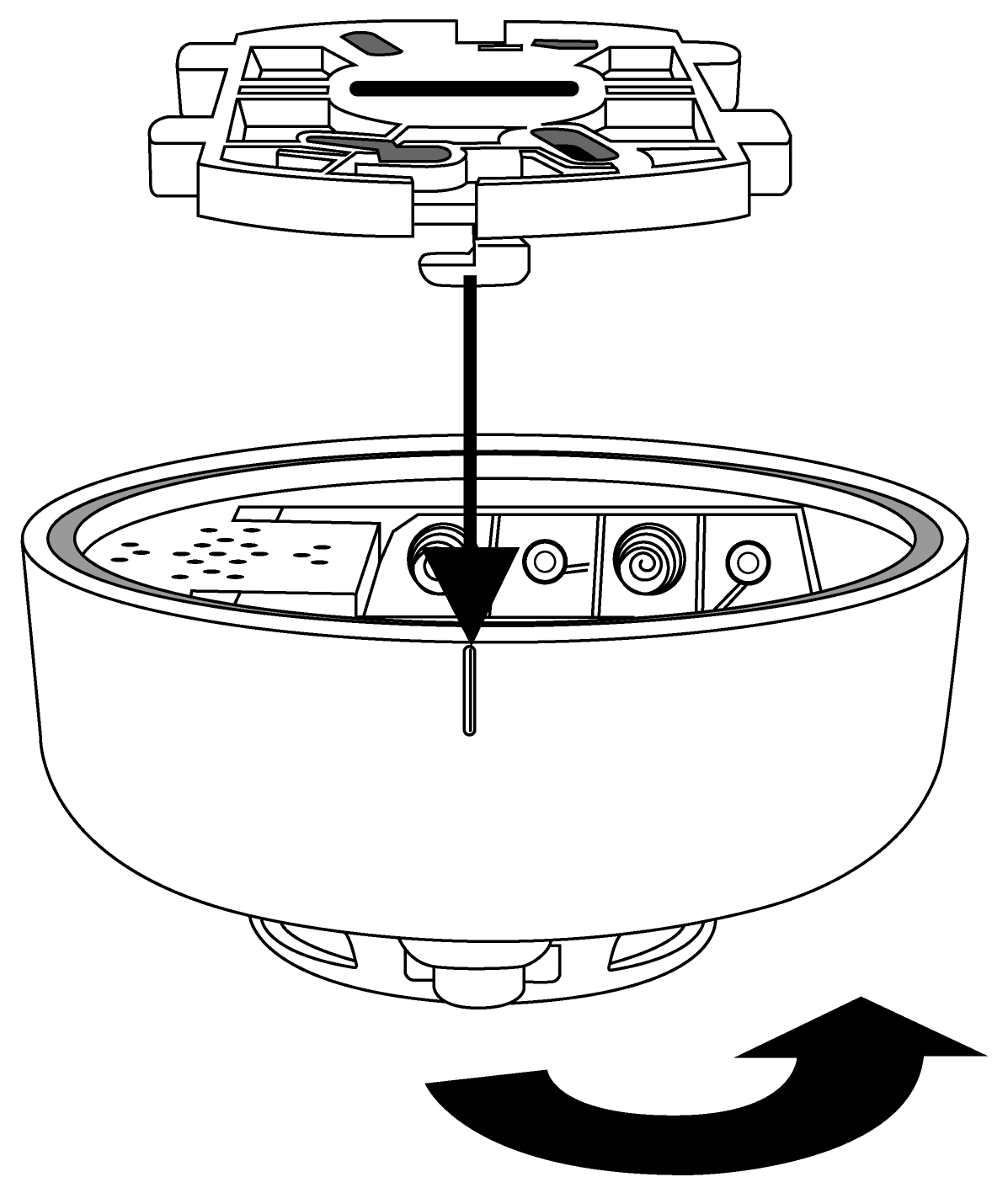

Steg 3. Leta upp den enkla linjemarkeringen på detektorn och rikta in den med en av fästets krokar. Sätt rökdetektorn på krokarna på fästet och vrid sedan detektorn moturs för att låsa på plats. Installationen är nu slutförd.
Test av brandvarnaren
Tryck på lär-/testknappen på rökdetektorn för att testa om rökdetektorn fungerar normalt.
Om rökdetektorn fungerar normalt kommer LED att tändas kort och rökdetektorn avger ett tvåtonigt pip.
Om summern ljuder 3 gånger med tvåtonigt pip, vilket betyder ”Optiska kammaren” på brandvarnaren antingen smutsig eller ur funktion.
Om LED inte tänds och inget pip hörs, betyder det att rökdetektorn antingen är defekt eller att dess batterier är slut.
Övervakningssignal
Efter installation kommer rökdetektorn automatiskt att sända övervakningssignaler periodiskt till kontrollpanelen med intervall på slumpmässiga 30–50 minuter.
Om kontrollpanelen inte mottagit signal från rökdetektorn under en förinställd tidsperiod kommer kontrollpanelen att betrakta den specifika rökdetektorn som felaktig och reagera enligt panelens inställningar.
Rökdetektion
När rökens koncentration överstiger den inställda tröskelvärdet, kommer rökdetektorn att skicka en larmsignal till kontrollpanelen och aktivera en summer för att avge ett kontinuerligt larm i 10 sekunder. LED kommer att blinka snabbt.
När en röklarmssignal har skickats kommer rökdetektorn fortsätta att utföra uppföljningskontroller och skicka larmsignaler varannan minut om rökens koncentration fortsätter att överstiga larmtröskeln. Denna 2-minuterscykel kommer att upprepas tills rökens koncentration återgår till normalt. Larmet kan också stoppas manuellt med hjälp av ”Larmtystnad” funktionen.
Larmtystnad
När larmet ljuder, kommer tryck på lär-/testknappen sätta rökdetektorn i larmtystnadsläge i 10 minuter och larmet stoppas.
Under denna 10-minuters larmtystnadsperiod kommer LED att blinka varje sekund.
När 10-minutersperioden löper ut kommer rökdetektorn att avge ett tvåtonigt pip och sedan återgå till normalt driftläge. Om rökens koncentration fortfarande är över larmtröskelvärdet kommer rökdetektorn att starta larmet igen.
Omkartläggning/omkalibrering
Eftersom driftsförhållandet för rökdetektorn kan variera efter att den varit installerad en tid, kan du vilja kalibrera om rökdetektorn för att ta ett nytt tröskelvärde för rökdetektion och säkerställa optimal prestanda hos rökdetektorn. För att göra detta,
Tryck och håll in lär-/testknappen i 10 sekunder tills LED börjar blinka. Rökdetektorn kommer att avge 2 korta pip och sedan följa processen som beskrivs i kalibreringsprocessen i avsnittet Inlärning/Komma igång för att ta det nya referensvärdet
Närhelst batterierna tas bort och sätts i igen, kommer rökdetektorn också att kalibrera om enligt föregående instruktioner.
Autokalibrering
Efter den första installationen kommer rökdetektorn att utföra automatisk kalibrering efter 4 timmar. Därefter kommer den utföra automatisk kalibrering en gång i månaden. Under den automatiska kalibreringsprocessen kommer rökdetektorn inte att avge något ljud. Varje kalibreringsprovtagning tar 2 minuter; om processen misslyckas kommer den att försöka igen upp till 5 gånger. Om den 5:e försöket misslyckas kommer LED att blinka snabbt och rökdetektorn skicka en kalibreringsfelkod till kontrollpanelen.
LED-blinkningen kan avbrytas genom att ta ur och återinsätta batterierna eller manuellt starta kalibreringsprocessen. Men om den manuella kalibreringen misslyckas igen, kommer rökdetektorn att avge kontinuerliga pip. I så fall behöver du ta ur och återinsätta batterierna för att stoppa pipandet (vänta 30 sekunder efter att batterierna tagits ur innan du sätter i dem igen).
Notera:
När automatisk kalibrering misslyckas kommer röklarmfunktionen fortfarande att fungera normalt med det tidigare larmtröskelvärdet.
Underhåll & rengöring
Regelbunden underhåll och rengöring hjälper till att hålla ditt röklarm i gott skick.
Testa röklarmet varje vecka för att verifiera att larmet och indikatorerna fungerar korrekt. Rengör röklarmet minst en gång var sjätte månad. Dammsug försiktigt bort smuts/damm/små partiklar som samlats i rökuppfattningskammaren och springorna. Rengör höljet genom att torka noggrant med en fuktig trasa och torka det. Få inte in vatten i larmet. Använd aldrig rengöringsmedel, tvättmedel eller lösningsmedel på detektorn. Undvik att spraya luftfräschare, hårspray eller andra aerosoler nära röklarmet. Måla inte och modifiera inte detektorn under några omständigheter
Utgångsdatum
Röklarmet har en maximal livslängd på 10 år från installationsdatumet. Du bör byta ut röklarmet omedelbart efter 10 år i bruk. Det rekommenderas att skriva datumet för ”Byt ut före” (10 år från installationsdatumet) på baksidan av detektorn före installation.
