# VESTA-016

**IRM-23-F1**

## VESTA radiosensor med dubbla tekniker

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FxwbM1uWDl7FSehf7E2PZ%2Fimage.png?alt=media&#x26;token=cbac70df-bb87-48fd-a7ae-a5ea0f3cae22" alt=""><figcaption></figcaption></figure>

IRM-23-seriens rörelsesensor är utrustad med både PIR- och mikrovågsteknik för rörelsedetektion. Kombinationen av två detektionsmetoder förbättrar avsevärt rörelsesensorns detekteringsnoggrannhet och minskar antalet falska larm, genom att använda PIR som initial detektion och mikrovågor som bekräftelse innan aktiveringssignalen faktiskt sänds.

Rörelsesensorn finns i flera modeller med olika kombinationer av batteri, manipulationsbrytare och husdjursimmunitet. Identifiera funktionerna för din modell med följande tabell innan du fortsätter läsa resten av denna handbok.

PIR är utformad för att ge en typisk detektionsräckvidd på 12 meter när den monteras 2 meter ovan mark.

Pet‑immune‑modellerna i IRM‑23‑serien stödjer husdjursimmunitetsfunktionen och kommer inte att detektera husdjur upp till 27 kg inom en räckvidd på 7 meter för att minimera falska larm.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F9hEWToCZOOCvxI5tkjwA%2Fimage.png?alt=media&#x26;token=899e0e00-1f8e-48f5-80d8-8a74f506594f" alt=""><figcaption></figcaption></figure>

## Delaridentifiering

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FOCbAXTGe1X6eT4stcObj%2Fimage.png?alt=media&#x26;token=1117e38e-c7f8-4c41-877b-cd8a07963fcf" alt=""><figcaption></figcaption></figure>

### 1. Sändar‑LED (röd)

LED‑lampan tänds kort när:

* Learn/Test‑knappen trycks in.
* Manipulationsbrytaren utlöses eller återställs.
* Rörelse detekteras i testläge
* Rörelse detekteras vid låg batterinivå eller när manipulatorn är öppen under normal drift. När rörelsesensorns batteri är slut blinkar LED‑lampan var 4:e sekund.

2. **Mikrovågsdetektions‑LED (blå)**

LED‑lampan tänds kort när mikrovågsdetektion utlöses i testläge eller i mikrovågstestläge

3. **IR‑detektions‑LED (grön)**

LED‑lampan tänds kort när IR‑detektionen utlöses i testläge.

### 4. Learn/Test‑knapp&#x20;

### 5. Sensorns lins

### &#x20;6. Batterifack

### &#x20;7. Jumper för att aktivera/avaktivera övervakning (JP2)

* När den är inställd på **PÅ**, är övervakningen avaktiverad. **(Fabriksinställning för 433AM‑modell)**
* När den är inställd på **AV**, är övervakningen aktiverad. **(Fabriksinställning för 868WF‑modell)**

**(868FM och F1‑modeller har ingen JP2‑jumper, övervakning är alltid aktiverad)**

### 8. Jumper för att aktivera/avaktivera mikrovågstest (JP3)

* När jumkern är inställd som **PÅ**, är rörelsesensorn i mikrovågstestläge (se gärna **Mikrovågstestläge**)
* När jumkern är inställd som **AV**, mikrovågstestläget är avaktiverat. **(Fabriksinställning)**

### 9. Manipulationsbrytare&#x20;

### 10. Mikrovågsräckviddsomkopplare

Räckviddsskalan visas till höger med pilen pekande på aktuell känslighetsnivå:

* Vrid i **medurs** ökar detektionsräckvidden (maximalt 20 meter)
* Vrid i **moturs** minskar detektionsräckvidden (minimalt 3–5 meter) - **Fabriksåterställning**: är inställt på medium, cirka 10 meter.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FU5jmjQQoZ2KfzIP2Wwnd%2F3.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

### 11. Manipulationshål

**IRM-23A**: Manipulationsbrytaren trycks in mot insidan av bakre locket

**IRM-23B**: Manipulationsbrytaren sticker ut genom hålet i bakre locket

### **12. Avbrutningsområde**

## Funktioner

### Rörelsedetektion

* Rörelsesensorn har en inbyggd PIR‑sensor och en mikrovågssändare. Rörelsedetektion utförs av PIR‑sensorn under normal drift. När PIR‑sensorn upptäcker rörelse aktiveras mikrovågssändaren för att verifiera rörelsedetektionen. Om både PIR och mikrovågor bekräftar rörelse kommer rörelsesensorn att sända en detektionssignal.
* Detektionssignalen sänds endast när både PIR och mikrovågor detekterar rörelse.
* Justera inställningen för mikrovågsräckviddsomkopplaren för att ställa in mikrovågssändaren och den totala detektionsräckvidden.
* När mikrovågsräckviddsomkopplaren är inställd på maximalt har rörelsesensorn en ungefärlig räckvidd på 12 meter när den är monterad på 1,9–2 m höjd.
* När mikrovågsräckviddsomkopplaren är inställd på minimalt har rörelsesensorn en ungefärlig räckvidd på 3–5 meter när den är monterad på 1,9–2 m höjd.

### Vilotimer

Efter att ha skickat en upptäckt rörelsesignal kommer rörelsesensorn inte att sända igen under en 1‑minuts sovperiod. Ytterligare rörelse som upptäcks under sovperioden återställer sovtiden till 1 minut. På så sätt förbrukar kontinuerlig rörelse framför sensorn inte onödigt mycket batteri.

### Testläge

Rörelsesensorn kan sättas i testläge genom att trycka på Learn/Test‑knappen. Testläget varar i 3 minuter och återställs till 3 minuter av varje knapptryckning på Learn/Test. När sensorn är i testläge är sovtimern inaktiverad och LED‑lamporna tänds när sensorn detekterar rörelse för att meddela användaren.

Använd testläget för att bestämma rörelsesensorns täckningsområde vid installation.

### Mikrovågstestläge

Mikrovågstestläget är endast för test av mikrovågsräckvidd. Använd JP3‑jumpen för att aktivera mikrovågstestläget. När rörelsesensorn är i mikrovågstestläge är PIR‑detektionen inaktiverad, och mikrovågssändaren kommer att aktiveras för att upprepade gånger skicka mikrovågssignaler för rörelsedetektion. När sensorn detekterar rörelse i detta läge kommer den blå mikrovågs‑LED‑lampan att tändas kort för att indikera detta.

Använd mikrovågstestläget för att fastställa mikrovågsräckvidden och justera räckvidden med mikrovågsräckviddsomkopplaren vid behov. Se till att inaktivera mikrovågstestläget efter att testningen är klar genom att ställa JP3‑jumpen i OFF och återgå till normal drift.

### Batteri

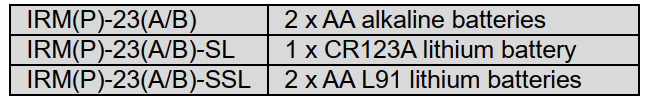

* Rörelsesensorn använder olika batterier beroende på sensormodell.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Flzx2r8hgkZkZk3mPBQXu%2Fimage.png?alt=media&#x26;token=a33204e4-5d6d-4ed4-bb1b-d913f993a3eb" alt=""><figcaption></figcaption></figure>

* Rörelsesensorn har funktion för låg batteridetektion; när låg batterispänning upptäcks skickas en låg‑batteri‑signal till kontrollpanelen tillsammans med ordinarie sändningar (t.ex. övervakningssignalen när övervakning är aktiverad).
* Om övervakning är avaktiverad sänds låg‑batteristatus till kontrollpanelen var 12:e timme.
* Om batteriet inte byts efter upptäckt av låg batterinivå och batteriet blir helt urladdat, kommer rörelsesensorn att upphöra med all funktion. Den röda LED‑lampan kommer att blinka var 4:e sekund för att indikera detta.
* När du byter batterier, efter att du tagit bort de gamla batterierna, tryck på manipulationsbrytaren eller Learn/Test ett par gånger för att helt ladda ur innan du sätter i nya batterier.

### Övervakning

Om det är aktiverat kommer rörelsesensorn att sända en övervakningssignal en gång var 30:e–50:e minut

Om kontrollpanelen inte tar emot de övervakningssignaler som sänds från en viss rörelsesensor under en förinställd tid, kommer kontrollpanelen att avgöra att den aktuella sensorn är ur funktion.

### Manipuleringsbrytare

Manipulationsbrytaren på rörelsesensorn fungerar olika beroende på sensormodell.

* **IRM(P)-23A‑serien:** Manipulationsbrytaren är i normalt läge (manipulation stängd) när fjädern är ihoptryckt mot insidan av enhetens baklock. Manipulationsintrång uppstår när locket tas bort från basen och frigör manipulationsbrytaren.
* **IRM(P)-23B‑serien** Manipulationsbrytaren sticker ut genom hålet i enhetens baklock och är i normalt driftläge när rörelsesensorn är korrekt monterad och brytaren är tryckt mot monteringsytan. Manipulationsintrång uppstår när enheten tas bort från monteringsytan och frigör manipulationsbrytaren.
* **Avbrutningsområden**

Rörelsesensorns baklock har 2 urfrästa **utbrytbara områden**. När enheten är korrekt installerad, om en inkräktare våldsamt avlägsnar rörelsesensorn från monteringsplatsen, kommer avbrutningsområdena att brytas loss från baklocket och förbli fästa vid monteringsytan medan enhetens huvudkropp tas bort, vilket aktiverar manipulationsbrytaren.

## Inlärning och installation

### Komma igång

1. Vänd och sätt i batteriet enligt polariteten.
2. Den röda sändar‑LED‑lampan börjar blinka i 30 sekunder för att indikera att rörelsesensorn värms upp. Under uppvärmningen kommer sensorn inte att aktiveras. Det rekommenderas att du håller dig borta från detektionsområdet under denna tid. Efter uppvärmningsperioden släcks den röda lampan och rörelsesensorn går in i normal drift.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F8boAtkLkYVCKRpmpiUvn%2F4.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

3. Sätt kontrollpanelen i inlärningsläge; se kontrollpanelens manual för detaljer.
4. Tryck på Learn/Test‑knappen för att skicka signal till panelen.
5. Om panelen mottar signal från rörelsesensorn kommer den att visa sensorinfo därefter. Se din kontrollpanel för att slutföra inlärningsprocessen.
6. Efter att rörelsesensorn har lärts in, sätt kontrollpanelen i "Walk Test"‑läge; håll sensorn på önskad plats och tryck på testknappen för att bekräfta om denna plats ligger inom kontrollpanelens signalräckvidd.
7. När du är nöjd med den valda platsen kan du fortsätta med installationen.

### Förankringsmetod

* Rörelsesensorn är utformad för att monteras på antingen en plan yta eller i ett hörn med medföljande skruvar och plugs.

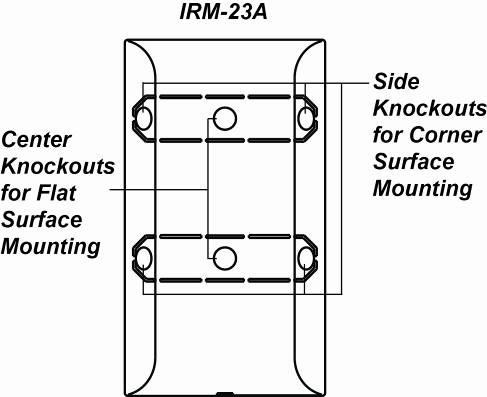

* Basen har utsparningar där plasten är tunnare för monteringsändamål. Två utsparningar finns på baksidan för ytmontering och fyra utsparningar på sidorna för hörnmontering.
* För IRM‑23B hörninstallation medföljer ett triangelfäste för att lägga till bakre manipulationsskydd. Fästet inkluderar även två utsparningar för väggmontering.
* För IRM‑23B ytmontering finns ett valfritt roterande fäste tillgängligt som gör det möjligt för användaren att justera detektionsområdet. Med det roterande fästet kan IRM‑23 roteras 80 grader horisontellt och 70 grader vertikalt för att ge optimal täckning.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F4nTLw1Rrtz48EU14Ifni%2Fimage.png?alt=media&#x26;token=0f342a1e-faac-48cb-bc20-b6ebf22c0257" alt=""><figcaption></figcaption></figure>

* **Hörnmontering för IRM‑23A:**
  1. Lossa bas‑ och lockmonteringen med en skruvmejsel för att lossa den nedre fastskruvningen.
  2. Bryt igenom de fyra hörnutsparningarna.
  3. Använd de fyra hålen som mall och borra hål i hörnets yta.
  4. Sätt i väggpluggarna.
  5. Skruva fast basen i väggpluggarna.
  6. &#x20;VI. Anpassa basen på locket.
  7. VII. Dra åt den nedre fastskruven.
* **Hörnmontering för IRM‑23B:**
  1. Bryt igenom utsparningarna på **triangelfästet**.
  2. Använd de två hålen som mall och borra hål i hörnets yta. III. Sätt i väggpluggarna
  3. Skruva fast fästet i väggpluggarna
  4. Lokalisera **fästets insättningshål** och passa hålen över **fästets insättningskrokar**. När sensorn monteras på fästet bör manipulationsbrytaren tryckas in mot **manipulationskompressionsutskottet** på fästet.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F3fGT3rlEZpihnFmMNXH6%2F6.jpeg?alt=media" alt=""><figcaption><p><strong>Bottenfästeskruv</strong></p></figcaption></figure>

* **Ytmontering:**
  1. Lossa bas‑ och lockmonteringen med en skruvmejsel för att lossa den nedre fastskruvningen.
  2. Bryt igenom utsparningarna på insidan av basen.
  3. Använd hålen som mall och borra hål i ytan.
  4. Sätt i väggpluggarna om du fäster den i puts eller tegel.
  5. &#x20;V. Skruva basen i väggpluggarna. VI. Anpassa basen på locket.
  6. VII. Dra åt den nedre fastskruven.
* **Ytmontering med roterande fäste (valfritt tillbehör, säljs separat) för IRM‑23B:** Det roterande fästet kan monteras på väggen med de medföljande skruvarna. I. Skruva det roterande fästet i väggen.
  1. Fäst de 3 krokarna på det roterande fästet i de 3 hålen i basen enligt följd.
  2. Rotera fästet till lämpligt detektionsområde och dra åt fästskruven.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FExwn8WGLtsPdQe9SrYUm%2F7.png?alt=media" alt=""><figcaption></figcaption></figure>

### Installation

* Bestäm placeringen av rörelsesensorn och om den ska monteras i ett hörn eller på ytan.
* När installationsplatsen är vald, följ stegen beskrivna ovan för att montera rörelsesensorn.
* Tryck på testknappen för att gå in i testläge. Gå runt i det skyddade området och notera när LED‑lampan tänds och kontrollera att detektionsområdet är tillräckligt.
* När detektionsområdet bedöms vara tillfredsställande är installationen klar.

### Installationsrekommendationer

Rörelsesensorn bör monteras på 1,9–2,0 m för optimal prestanda. Den har en maximal räckvidd på 12 meter när mikrovågssensorn är inställd på maximal räckvidd och monterad på 2 meters höjd. Husdjursimmunitetsmodellerna detekterar inte husdjur upp till 27 kg inom en räckvidd på 7 meter för att minimera falska larm.

![](https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FZRVruqW1efPU9sOi1FBC%2F8.jpeg?alt=media)

{% hint style="danger" %}
*VIKTIGT*

* För bästa möjliga prestanda, kom ihåg att justera sensorns monteringshöjd efter den högsta djurarten i hushållet. Högre djur kräver att sensorn monteras högre för husdjursimmunitet.

* När du bestämmer höjden för sensorns monteringsplats, kom ihåg att ta hänsyn till eventuella blinda fläckar. Den blinda ytan under sensorn ökar proportionellt med monteringshöjden.

* Observera att prestandan påverkas av externa faktorer, såsom höjd på detekterade objekt, önskad detektionsräckvidd, installationsområde osv. Den föreslagna monteringshöjden kan justeras enligt faktiska installationsförhållanden.

* När IRM‑23 är monterad med roterande fäste kommer den inte att ha det vanliga detektionsområdet (som i ovanstående diagram), eller den typiska husdjursimmuna räckvidden.
  {% endhint %}

* **Det rekommenderas att installera rörelsesensorn på följande platser**
  * Montera där djuren inte kan nå detektionsområdet genom att klättra på möbler eller andra föremål.
  * Undvik att rikta sensorn mot trappor där djuren kan klättra.
  * Montera på en plats så att en inkräktare normalt skulle röra sig tvärs över sensorens synfält.
  * Montera i ett hörn för att få den bredaste synfältet.
  * Montera där dess synfält inte blockeras, t.ex. av gardiner, prydnadsföremål osv.

* **Begränsningar**
