# VESTA-013

MDC-3-F1

## SNABBGUIDE

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FtbqInT8MSP3pagYtyZm2%2FVESTA-013%5B1%5D.jpg?alt=media&#x26;token=b861d153-54e0-4325-bb88-e8cb6fe01493" alt="" width="225"><figcaption><p>VESTA-013 - MDC-3-F1</p></figcaption></figure>

{% hint style="info" %}

1. Ta bort batteriavskiljaren från MDC-3.&#x20;
2. Sätt VESTA-styrpanelen i inlärningsläge (se styrpanelens manual för detaljer).&#x20;
3. Tryck på Learn/Test-knappen på MDC-3 för att skicka signalen till styrpanelen.&#x20;
4. Om styrpanelen tar emot signalen framgångsrikt bör den svara (t.ex. genom att pipa).
   {% endhint %}

\[ ❓] Hur man sätter panelen i inlärningsläge från **SmartHomeSec**&#x20;

{% @arcade/embed flowId="nNYzAkqIZ9RJt89JI6XK" url="<https://app.arcade.software/share/nNYzAkqIZ9RJt89JI6XK>" %}

## MANUAL

## Mini Door Contact (MDC-3) användarmanual

Mini dörrkontakt övervakar öppning/stängning av angivna föremål (t.ex. dörr eller fönster). Dörrkontakten fästs på den övervakade enhetens ram med en aktiverande magnet fäst vid enheten. När dörren eller fönstret öppnas, flyttar magneten sig bort från dörrkontakten och aktiverar en inre magnetisk brytare som gör att dörrkontakten skickar en larmsignal till kontrollpanelen. Enheten kan också kommunicera signalproblem samt låg batterinivåer.

Dörrkontaktens konstruktion består av ett frontlock och ett baklock. Frontlocket (baksidan) innehåller all elektronik och baklocket erbjuder en metod för att fästa enheten. En inbyggd PCB-tamperbrytare ger skydd mot otillåten öppning av enheten.

**Identifiera delarna**

![](https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F9Vp86V2UtwT350CNKv5w%2F0.png?alt=media)

1. **Ribbmärken**
2. **Batteriavskiljare**
3. **Lär-/testknapp**
   * Tryck på testknappen för att sända en inlärningskod.
   * Tryck på testknappen en gång för att gå in i testläge i 3 minuter.
4. **Röd LED-indikator**
5. **Manipuleringsbrytare**
6. **Batteri**
7. **Monteringshål (genomslag)**
8. **Tamperkompressionsmärke**
9. **Magnet**
10. **Magnetdistans**

## ***Medföljande tillbehör***

1. 1 magnet
2. 1 dubbelhäftande magnetdistans
3. 2 skruvar
4. 4 plugg för väggfäste
5. 1 dubbelhäftande kardborreband (för dörrkontakt)
6. 1 dubbelhäftande tejppad (för magnet)
7. 2 skruvar för magnetmontering

## **Funktioner**

### ***LED-indikator***

I normalt driftläge förblir LED-indikatorn släckt utom i följande situationer när:

* När dörrkontaktens tamperbrytare utlöses.
* När dörrkontakten aktiveras antingen av tamper eller låg batterinivå.
* När dörrkontakten är aktiverad och sänder signal i testläge.

### ***Övervakning***

* Dörrkontakten skickar automatiskt övervakningssignaler periodiskt till kontrollpanelen vid slumpmässiga intervaller på 30 till 50 minuter i normalt driftläge.
* Om kontrollpanelen inte har tagit emot signal från dörrkontakten under en förinställd tidsperiod, kommer kontrollpanelen att indikera att den specifika dörrkontakten upplever ett avbrott i signalen.

### ***Manipuleringsbrytare***

* Den är utformad för att skydda mot otillåten öppning av kåpan. När tamper utlöses, kommer dörrkontakten att sända en signal till kontrollpanelen för rapportering, och LED kommer också att tändas.

### ***Batteri***

MDC-3 använder ett **3V CR2450 litiumbatteri** som sin strömkälla

![](https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fe18spHBJWHcPTlMWswOz%2F1.jpeg?alt=media)

Dörrkontakten kan också upptäcka låg batterinivå. När batteriet är lågt skickas en låg batterisignal till kontrollpanelen tillsammans med ordinarie överföring. LED:en tänds när dörrkontakten aktiveras under låg batteristatus.

* **Byta batteri**

Du behöver öppna kåpan för att sätta i/ta ur batteriet

(Vänligen hänvisa till ***Installation*** för detaljer om hur man tar bort dörrkontaktens kåpa)

Efter att batteriet tagits bort, tryck på Learn/Test-knappen 5–6 gånger för att helt urladda det innan du sätter i det nya batteriet.

{% hint style="warning" %}
Notera:

Se till att batterimärket med den positiva sidan (+) pekar uppåt när du sätter i batteriet.

Se till att sätta i eller placera batteriet från övre högra vinkel i frontlockets (baksidans) vy
{% endhint %}

* ***Testläge***

Dörrkontakten kan sättas i testläge i 3 minuter genom att trycka på testknappen på framsidans kåpa (baksida) en gång. Under testläget tänds LED-indikatorn vid utlöst händelse. Vid varje tryck på testknappen skickar dörrkontakten en testsignal till styrpanelen för radiotäcktest och återställer testläget till 3 minuters varaktighet. Den lämnar automatiskt testläget efter 3 minuter och återgår till normalt driftläge.

### ***Komma igång***

Steg 1: Ta bort batteri-isolatorn som sitter på baksidan av dörrkontakten.

Steg 2: Sätt styrpanelen i inlärningsläge; se styrpanelens manual för detaljer.

Steg 3: Tryck på Learn/Test-knappen på dörrkontakten för att skicka signal till styrpanelen.

Steg 4: Om kontrollpanelen framgångsrikt tar emot signalen bör kontrollpanelen reagera (t.ex. avge pip). Se din kontrollpanels manual för att slutföra inlärningsprocessen.

Steg 5: Efter att dörrkontakten har lärts in, sätt kontrollpanelen i “**Walk Test**” läge, håll dörrkontakten på önskad plats och tryck på testknappen för att bekräfta om denna plats är inom kontrollpanelens signalområde.

Steg 6: När du är nöjd med dörrkontakten på den valda platsen, fortsätt till ***installation***.

## **Installation**

För att öppna dörrkontaktens kåpa:

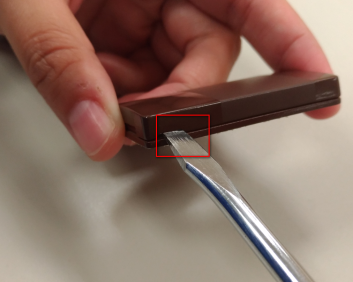

Steg 1. Använd en flat skruvmejsel för att passa in i öppningshålet på kåpan på ena sidan som (**Bild 1**).

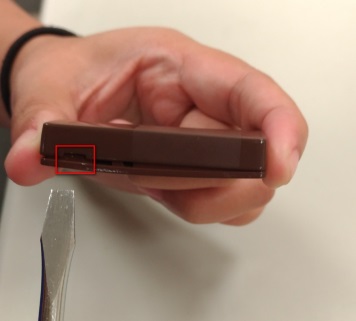

Steg 2. Tryck flat skruvmejsel uppåt som (**Bild 2**).

Steg 3. Vrid till andra sidan och upprepa steg 1 och steg 2.

| <img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FraELqBuGXv29HRt48Y0D%2F2.png?alt=media" alt="" data-size="original"> | <img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F2sHPtQXbPHH3w1sYh0dB%2F3.jpeg?alt=media" alt="" data-size="original"> |
| ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ | ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
| (Bild 1)                                                                                                                                                                                               | (Bild 2)                                                                                                                                                                                                |

Steg 4. När kåpan är öppen kan du fortsätta med att byta batteri osv.

Steg 5. För att sätta tillbaka kåpan:

\- Se till att tamperkompressionsmarkeringen är riktad mot tamperbrytaren (**Bild 3**).

\- Se också till att de nedre krokarna på bakre kåpan är hakade i botten av främre kåpan (baksida) som (**Bild 4**)

\- För in de nedre krokarna i de nedre hakarna på främre kåpan (baksida), tryck sedan nedåt som (1) i (**Bild 5**), tryck sedan framåt (2) hela baklocket för att stänga det tills du hör ett klickljud.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fh1v9fyNaOh2Ksb582jQF%2F2025-04-01%2022_08_00-VESTA-013%20MDC-3.pdf%20-%20Foxit%20PDF%20Reader.png?alt=media&#x26;token=c791b807-e394-46a0-a158-eac45bc3c7e1" alt=""><figcaption></figcaption></figure>

### ***Monteringsmetoder***

* Montera dörrkontakten med en av nedanstående monteringsmetoder: **Montering med kardborretejp** eller **Skruvmontering.**
* Montera magneten på det mer rörliga objektet (såsom dörr) med antingen den dubbelhäftande tejppaden eller de medföljande skruvarna.
* Justera magneten enligt räffelmarkeringen på dörrkontakten. Vid behov använd magnetdistansen för att bättre anpassa magneten till räffelmarkeringarna.

{% hint style="warning" %}
Notera:

Magneten bör vara högst **15 mm** från detektorn när dörren är stängd.
{% endhint %}

#### **Monteringsmetoder för dörrkontakten**

* **Skruvmontering**

&#x20;Bakre kåpan har två monteringshål (genomslag) där plasten är tunnare, för monteringsändamål.

&#x20;För att montera dörrkontakten:

1. Ta bort kåpan (se **Installation** ovan).
2. Bryt igenom genombrottet på baklocket.
3. Använd hålen som mall och borra båda hålen.
4. Sätt i plugg om du fäster i gips eller tegel.
5. Skruva fast baklocket i väggpluggen med en Philips-skruvmejsel.
6. Fäst frontlocket på baklocket (se **Bild 3 \~ 5** ovan).

* **Montering med kardborretejp:**

&#x20;      Dörrkontakten kan väggmonteras med det medföljande kardborrebandet.

1. Rengör väggens monteringsplats och baksidan av dörrkontakten med ett avfettningmedel. Montera inte på vägg med sprucken färg eller grov yta.
2. Kardborretejpen kan separeras i hak- och öglsida.
3. Ta bort skyddsfilmen från krok-sidan och fäst på baksidan av dörrkontakten. Tryck fast i 30 sekunder för att säkerställa god kontakt (**Bild 6.**)
4. Ta bort skyddstäcket från ögl-sidan och applicera på önskad monteringsplats som i (**Bild 7.**) Tryck hårt i 30 sekunder för att säkerställa god kontakt.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F7H7rbWVpfZ5QIjVilAPH%2F1.png?alt=media&#x26;token=a875911d-4d33-44d6-8168-0298281d21ed" alt=""><figcaption></figcaption></figure>

5. Fäst dörrkontakten på ögl-sidan av kardborren som satts på väggen (**Bild 8 & 9.**)

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FyMUV4XiGBJbKeK0AGph0%2F2.png?alt=media&#x26;token=a211b2ca-6b43-49d1-bcbe-52d056d31d52" alt=""><figcaption></figcaption></figure>

#### **Monteringsmetoder för magneten**

* **Skruvmontering**

Bakre kåpan på magneten har två monteringshål för monteringsändamål.

För att montera magneten:

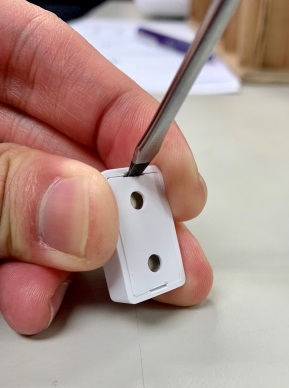

1. Öppna baklocket genom att använda en flat skruvmejsel i den intryckta ytan och tryck uppåt.

| <img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F3oiHmRJNpvnaBAlHMb3r%2F13.jpeg?alt=media" alt="" data-size="original"> | <img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FrZb0iz9JvbigaC6q6Rtp%2F14.jpeg?alt=media" alt="" data-size="original"> |
| -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- | -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |

2. Använd hålen som mall och borra båda hålen.
3. Skruva fast baklocket i dörren/fönstret med en Philips-skruvmejsel. Vid behov, använd magnetavståndsstycket för att bättre justera magneten mot ribbmärkena.
4. Fäst frontlocket på baklocket. Om frontlocket sitter stadigt på baklocket bör du höra ett klickljud.

![](https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FIn5MDg086SlW24ca0Y9a%2F15.png?alt=media)

* **Limmontering**

Magneten kan också monteras med den dubbelhäftande tejppaden eller det dubbelhäftande magnetavståndsstycket.

1. Rengör monteringsplatsen och baksidan av magneten med en lämplig avfettning.
2. Ta bort skyddstäcket från ena sidan av den dubbelhäftande tejppaden eller det dubbelhäftande magnetavståndsstycket. Fäst på magnetens baksida och tryck hårt i 30 sekunder för att säkerställa god kontakt.
3. Ta bort det andra skyddet och tryck fast magneten på önskad plats i 30 sekunder.

![](https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FXA3KvXjQZRVS4sXm29F9%2F16.png?alt=media)

{% hint style="warning" %}
Notera:

Vänligen återanvänd inte den dubbelhäftande tejppaden eller det dubbelhäftande magnetavståndsstycket. De kan inte återanvändas
{% endhint %}
