# DANALOCK MED VESTA (Z-WAVE)

Introduktion

Välkommen till installations- och uppsättningsmanualen för **SALTO** lås, modeller **SALTO-015** och **SALTO-17**. Detta dokument kommer att vägleda dig steg för steg genom processen för att installera, lägga till och kalibrera dessa lås med en **VESTA** panel med hjälp av **Z-WAVE** teknik.

{% tabs %}
{% tab title="SALTO-017" %}

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fq3GF3mDgvOI8IAcxnnKh%2Fimage.png?alt=media&#x26;token=b8884fdc-f394-4b88-992f-b1087d6aea89" alt=""><figcaption><p><a href="https://bydemes.com/es/productos/intrusion/alarma-vesta/dispositivos-z-wave/SALTO-017">SALTO-017</a></p></figcaption></figure>
{% endtab %}

{% tab title="SALTO-15" %}

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F5DFyucCl9MirBgVSn7VS%2Fimage.png?alt=media&#x26;token=6f0f6a16-d9ba-4077-9ad2-44a046808e8d" alt=""><figcaption><p><a href="https://bydemes.com/es/productos/intrusion/alarma-vesta/dispositivos-z-wave/SALTO-015/especificaciones">SALTO-015</a></p></figcaption></figure>
{% endtab %}

{% tab title="SALTO-005" %}

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FKYy8W1QrMzBtFV7E5nnS%2Fimage.png?alt=media&#x26;token=17c80025-e6c8-4df1-aef5-d6ac5abaddac" alt=""><figcaption><p><a href="https://bydemes.com/es/productos/intrusion/alarma-vesta/dispositivos-z-wave/SALTO-005">UE Cylinderadapter; SALTO-005</a></p></figcaption></figure>
{% endtab %}
{% endtabs %}

SALTO-lås erbjuder en avancerad och säker lösning för åtkomstkontroll, och genom att integrera dem med VESTA-panelen kan du effektivt hantera och övervaka åtkomst i realtid. Denna manual är utformad för att göra installationsprocessen enkel, så att du snabbt kan dra nytta av alla fördelar som denna integration erbjuder.

## Riktlinjer

### **Förutsättningar**

* Se till att VESTA-panelen har Z-WAVE kontrollera [Vesta WEB](https://vestasecurity.eu/es/) för specifikationerna för din kontrollpanel:&#x20;

{% hint style="warning" %}
Om din kontrollpanel inte har Z-WAVE kan du installera en [VESTA-240 ](https://vesta-guide.gitbook.io/vesta-guide/svenska/vesta-240)modul.
{% endhint %}

* Kontrollera att din cylinder är dubbelkopplad: Detta innebär att om du sätter in nyckeln från utsidan kan du fortfarande öppna och stänga från insidan.

{% hint style="info" %}
Om du har en dubbelkopplad cylinder och vill behålla dina nycklar behöver du [SALTO-005](https://bydemes.com/es/productos/intrusion/alarma-vesta/dispositivos-z-wave/SALTO-005) adaptern.&#x20;
{% endhint %}

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FJuhMTA90UbUAqiexQxGg%2Fimage.png?alt=media&#x26;token=f23deb1c-98e8-4710-8b9b-f17b5bd879c4" alt=""><figcaption><p><a href="https://danalock.com/Download/262/key-turner-for-danalock-v3-4-manuals/id:LVadaoMcVWAAAAAAAAAE3g/Inst_Guide_KEY_TURNER_ADAPTER_DCSLAE_Euro%20Profile_For_DANALOCK_V3_225741?_gl=1*1a8j53d*_ga*MTg3NjUzNzk3My4xNzI0NDI3MDMz*_up*MQ..*_ga_DKYNTPZRT6*MTcyNDQyNzAzMi4xLjEuMTcyNDQyNzA5MS4wLjAuMA..">Manuell guide för att installera nyckeladapter</a></p></figcaption></figure>

## **Installationssteg**

#### **Montering av lås**

{% embed url="<https://www.youtube.com/watch?v=U3gK4cPas_g>" %}

#### **Z-WAVE-anslutning:** Procedur för att lägga till låset till VESTA-panelen via Z-WAVE.

När installationen är klar och batterierna är installerade kommer vi att gå vidare med registreringen i VESTA.\
Efter att du fysiskt har installerat SALTO-låset och satt i batterierna är nästa steg att registrera låset hos VESTA-panelen. Denna registreringsprocess är nödvändig för att länka låset till VESTA-systemet så att det kan hanteras och kontrolleras via panelen.

{% hint style="success" %}
Denna **exkluderingsalternativ är mycket viktigt** för att kunna lämna enheten utan information och registreringsdata, så att den kan läggas till korrekt i VESTA-koordinatorn.\
Innan du lägger till låset i VESTA-systemet är det avgörande att utföra en "exkludera"-åtgärd. Att exkludera enheten säkerställer att eventuella tidigare anslutningsdata eller registreringsinformation som lagrats på låset raderas. Detta steg återställer i praktiken låset och tar bort eventuell gammal nätverksdata, så att det är redo att korrekt läggas till (eller "inkluderas") i VESTA-koordinatorn (den centrala Z-WAVE-hubben). Om du hoppar över detta steg kan låset ha kvarvarande data som kan störa den nya registreringsprocessen och leda till anslutningsproblem.
{% endhint %}

### **Exkludera Z-WAVE DANALOCK**

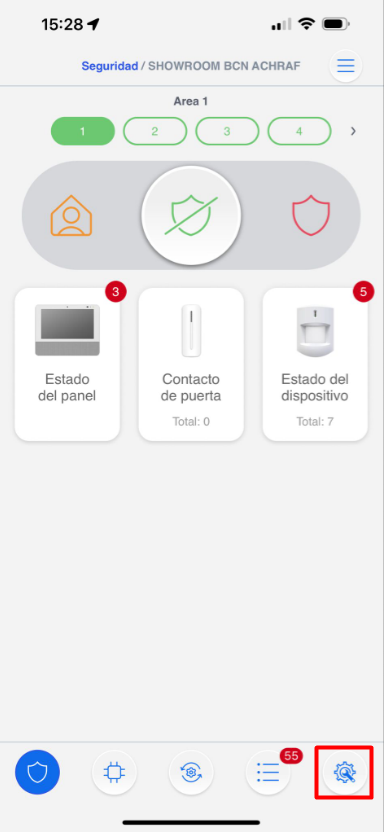

#### Steg 1: Gå till panelkonfigurationen från installatörsappen:

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FrQtXx9e8DVHHoEjs9DFR%2Fimage.png?alt=media&#x26;token=e836bbdd-491c-4d2b-b82d-7b89ba621ece" alt=""><figcaption><p>Installatör -> Inställningar</p></figcaption></figure>

#### Steg 2: Välj "Enheter" i menyn.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FMebnxoxFPHuh4xCtmJyN%2Fimage.png?alt=media&#x26;token=213f670c-dd84-428f-8c30-9f5fe246810d" alt=""><figcaption><p>Installatör -> Inställningar -> Enheter</p></figcaption></figure>

#### Steg 3: Klicka i menyn på "Exkludera enhet".

<figure><img src="https://vesta-guide.gitbook.io/~gitbook/image?url=https%3A%2F%2F1580875003-files.gitbook.io%2F%7E%2Ffiles%2Fv0%2Fb%2Fgitbook-x-prod.appspot.com%2Fo%2Fspaces%252FZJzpNocHhYVmD43GZobR%252Fuploads%252Fgit-blob-57cf8661f10d9a1a81f5c73c9d4b8a9cb1155299%252Fimage%2520%2823%29.png%3Falt%3Dmedia&#x26;width=300&#x26;dpr=4&#x26;quality=100&#x26;sign=ae3d2057&#x26;sv=1" alt="" width="375"><figcaption></figcaption></figure>

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fhm6ay7DB9dvvSdvQ65dj%2Fimage.png?alt=media&#x26;token=54eb523d-cf3c-41cb-a74e-6e9910e59fc9" alt=""><figcaption><p>Välj EXKLUDERA</p></figcaption></figure>

#### Steg 4. Klicka nu en gång på låsknappen.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FCg6Y2YpLgUA1nHk3fI4u%2Fimage.png?alt=media&#x26;token=3f1c76c3-25d9-410b-a995-c20c6182ddf4" alt="" width="375"><figcaption><p>Tryck på knappen 1 gång för Inkludering/exkludering </p></figcaption></figure>

{% hint style="warning" %}
När låsknappen har tryckts endast en gång, <mark style="color:grön;">blinkar Danalock-indikatorn grönt</mark>, och panelen är i exkluderingsläge, **vänta i 1 minut**. I SmartHomeSec-appen kan en fråga "?" visas i exkluderingsrutan, detta är normalt. när den visas stäng exkluderingsfönstret.
{% endhint %}

### **Lägg till Z-WAVE DANALOCK i VESTA**

{% hint style="danger" %}
Det är avgörande att du har utfört [exkluderingen ](#exclude-z-wave-danalock)innan
{% endhint %}

**Steg 1:** I enhetslistan i SmartHomeSec, välj Lägg till enhet:&#x20;

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F88uKHJAWDyGIxRAVK23u%2Fimage.png?alt=media&#x26;token=fc53b1eb-d983-46f7-a497-3efb18b82277" alt=""><figcaption></figcaption></figure>

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FwfhNYr9bn0RR1MwxQPuJ%2Fimage.png?alt=media&#x26;token=25495b7d-a9ad-41b5-8d6e-4c80e5543856" alt=""><figcaption></figcaption></figure>

#### Steg 2. Klicka nu en gång på låsknappen.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FE0Y0bIaO3hU7Dr2nvgRR%2Fimage.png?alt=media&#x26;token=39a6660e-8d40-47eb-815e-411f835bd289" alt="" width="375"><figcaption><p>Tryck på knappen 1 gång för Inkludering/exkludering </p></figcaption></figure>

{% hint style="success" %}
När låsknappen har tryckts endast en gång, <mark style="color:grön;">blinkar Danalock-indikatorn grönt</mark>, och panelen är i lägg-till-läge, **vänta i 1 minut**. I SmartHomeSec-appen kommer du att se dörrlåset, lägg till det och du kan styra det från automationer :tada:
{% endhint %}

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FEbdScjmG7l7S2WwEaZ00%2Fimage.png?alt=media&#x26;token=ad52a18b-1716-4585-9971-d1fc5f3ac598" alt=""><figcaption></figcaption></figure>

### **Kalibrering**

För att kalibrera din Danalock, följ dessa steg noggrant:

* **Ställ Danalock i olåst läge**: Vrid Danalock till olåst läge. Vid behov, lyft handtaget.
* **Starta kalibrering**: Klicka på **knapp** på **Danalock 3 gånger**. Låset kalibrerar automatiskt och stannar i låst läge.

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FHIDTilSqXrZHGFZJmAtE%2Fimage.png?alt=media&#x26;token=62bcab93-2345-4034-be81-e4c6bef0a235" alt="" width="375"><figcaption><p>Autokalibrering</p></figcaption></figure>

* **Justera till olåst läge**: Vrid Danalock till den position där det precis är olåst (inte längre). Klicka på knappen på Danalock en gång.
* **Justera till låst läge**: Vrid Danalock till den position där det precis är låst (inte längre). Klicka på knappen på Danalock en gång.

{% hint style="success" %}
:tada: **Grattis!** Ditt lås är installerat och redo att styra din dörr automatiskt.
{% endhint %}

{% embed url="<https://www.youtube.com/watch?v=sVfnPlKUDag>" %}

## Extra information

### Danalock V3 klickkommandon

<figure><img src="https://3303998015-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FaMNuXLoUdaMFxMpcccF4%2Fimage.png?alt=media&#x26;token=ff860a02-36e7-4439-8a34-31ff1e34cf98" alt="" width="563"><figcaption></figcaption></figure>

### &#x20;Hur byter man batteri?&#x20;

{% embed url="<https://www.youtube.com/watch?v=BSEDeONvS2k>" %}
