# VESTA-410 VST-892-IL-ADC2 ## Cámara sensor de movimiento PIR

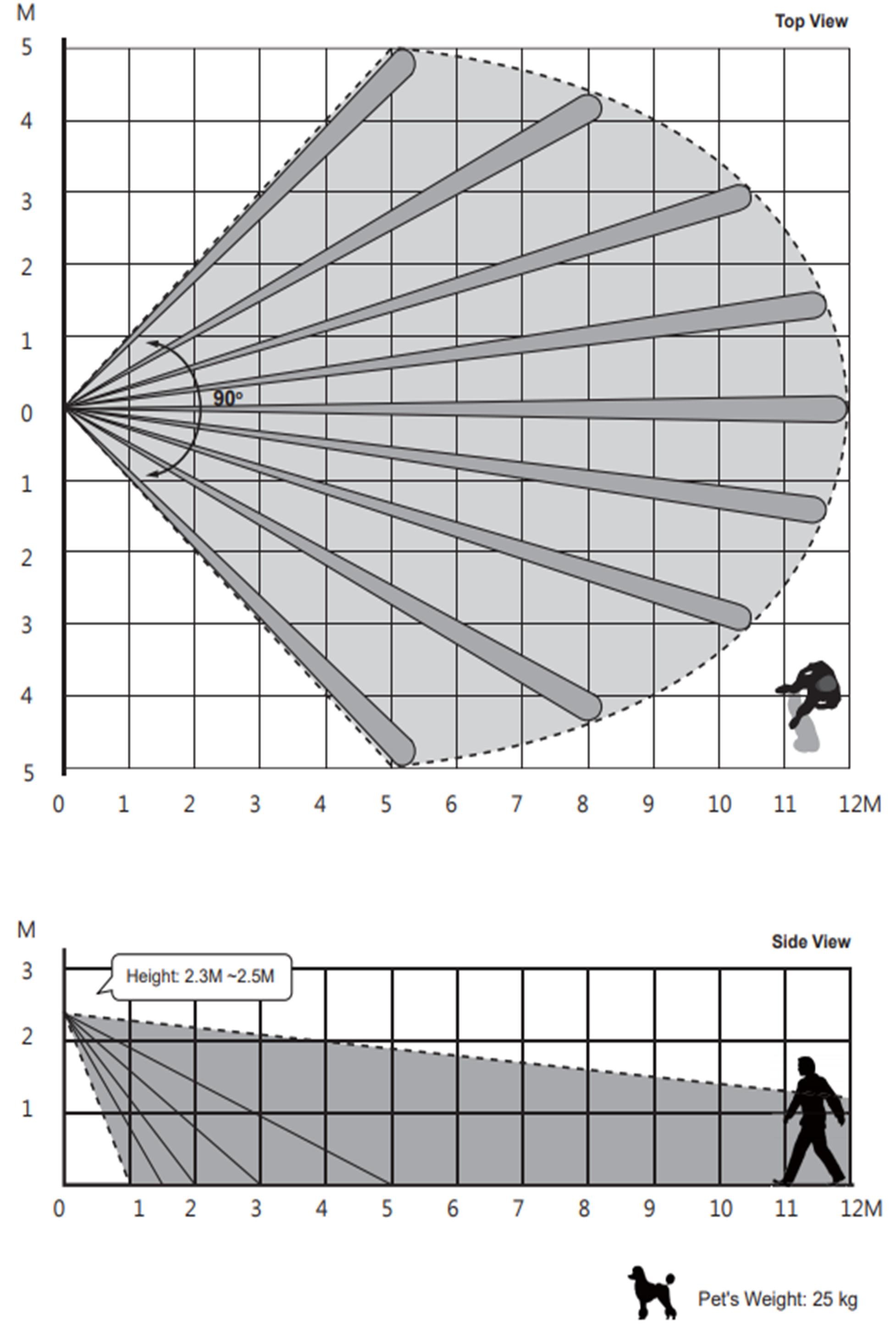

## Introducción VST-892-IL-ADC2 es una cámara con sensor de movimiento de infrarrojos pasivos (PIR). Es capaz de enviar señales inalámbricas e imágenes capturadas (con una calidad de imagen de hasta 640 x 480 píxeles) al Panel de control al detectar movimiento. La cámara PIR está diseñada para ofrecer un alcance de detección típico de 12 metros cuando se monta a una altura de 2,3 a 2,5 metros sobre el suelo. Cuando la función de inmunidad a mascotas está habilitada, la cámara con sensor de movimiento no detectará mascotas de hasta 25 kg cuando se monte a una altura de 2,3 a 2,5 metros sobre el suelo. VST-892-IL-ADC2 también es compatible con el repetidor RP-29/router RMB-29 de Climax, que puede ampliar aún más el alcance de comunicación RF a zonas de difícil acceso. VST-892-IL-ADC2 está diseñado con un detector digital de proximidad. La función anti-enmascaramiento permite detectar cualquier intento de cegar el detector colocando objetos en su campo de visión. VST-892-IL-ADC2 también admite configuración remota. Además de ajustar los interruptores jumper, los usuarios también pueden habilitar/deshabilitar la inmunidad a mascotas y ajustar la sensibilidad de la cámara PIR desde la página web del Panel de control o desde Home Portal Server. La cámara PIR consta de un diseño de dos partes formado por una cubierta y una base. La cubierta contiene toda la electrónica y la óptica, y la base proporciona un medio de fijación. La base tiene troqueles para permitir montar la cámara PIR en una superficie plana, o se proporciona un soporte triangular para montar la cámara PIR en una esquina. ## Identificación de piezas

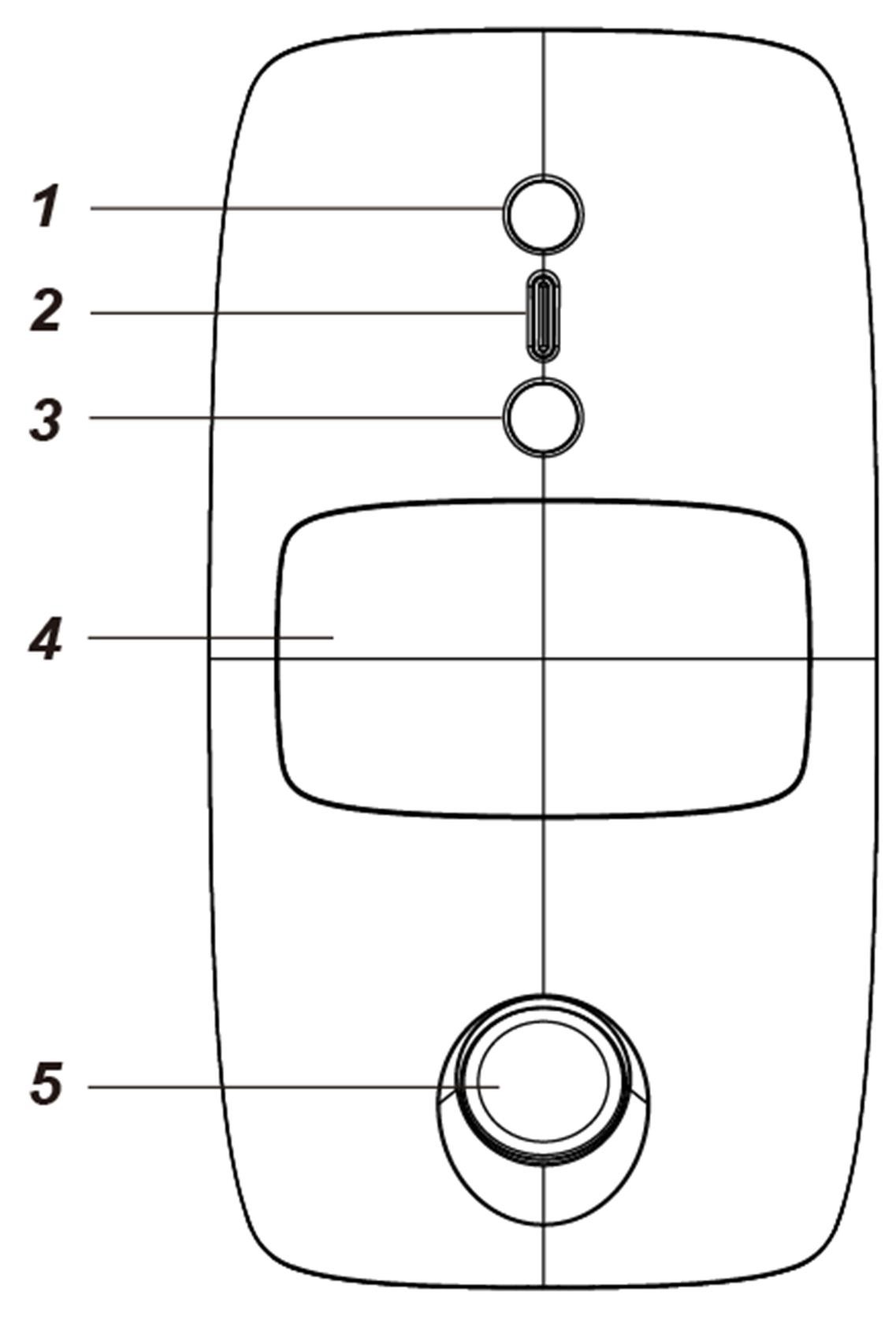

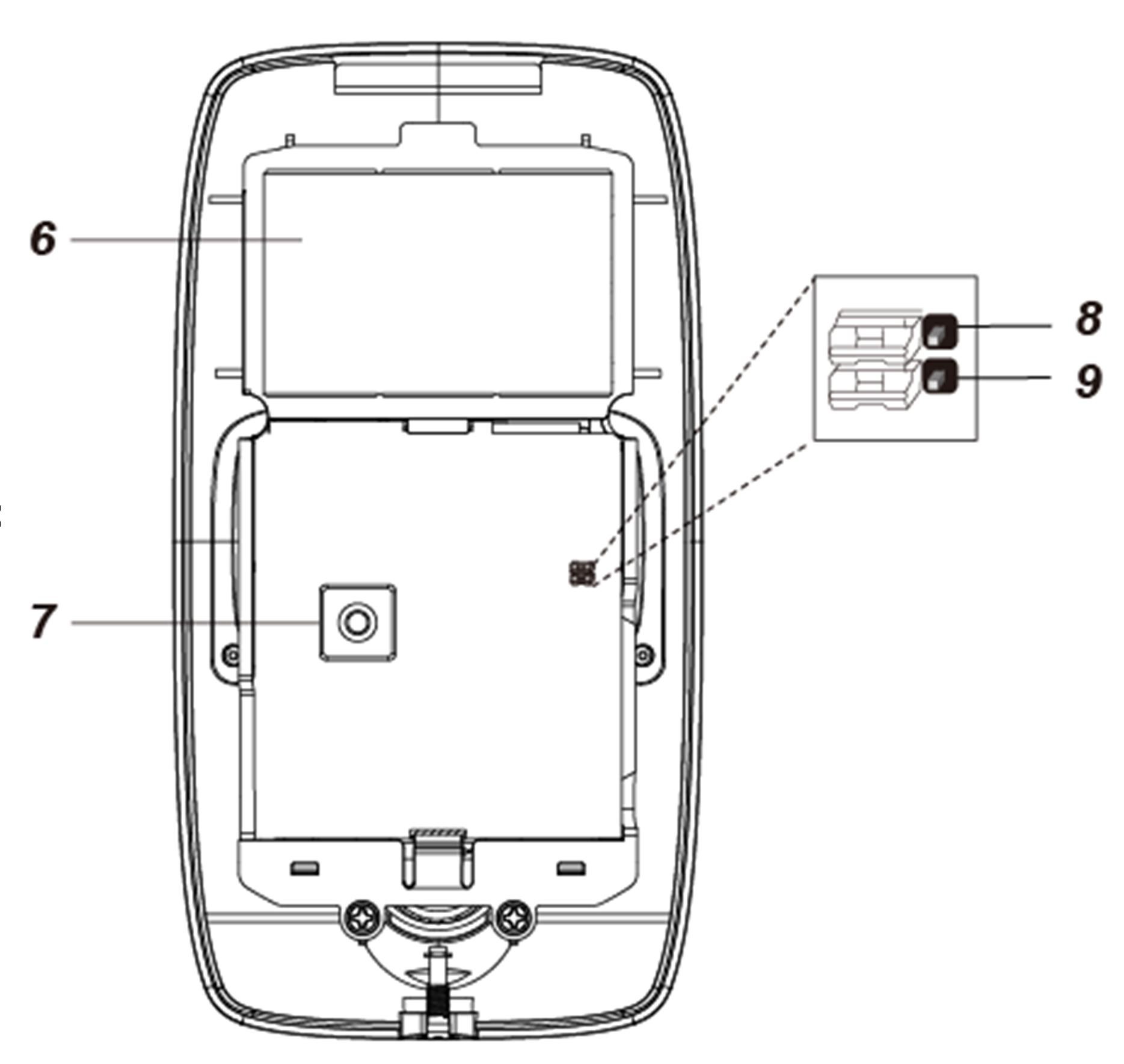

1. LED infrarrojo El LED infrarrojo proporciona suficiente luz para capturar imágenes en condiciones de poca iluminación. 2. LED azul/botón de función LED azul: (Consulte la descripción del indicador LED más abajo para obtener más detalles) Uso del botón de función: * Mantenga pulsado el botón durante 3 segundos para enviar un código de aprendizaje; suéltelo cuando el LED azul se encienda. * Pulse el botón una vez para entrar en modo de prueba durante 3 minutos. * Pulse el botón una vez para enviar un código de aprendizaje al repetidor/router. 3. Detector digital de proximidad El detector digital de proximidad se utiliza para detectar cualquier intento de enmascaramiento (bloqueo) por parte de un intruso. 4. Sensor IR 5. Lente de la cámara PIR 6. Compartimento de la batería 7. Interruptor antisabotaje 8. Interruptor jumper de habilitación/deshabilitación de inmunidad a mascotas (JP3) | Jumper activado | Jumper desactivado | | ------------------------------------------------------------------------------------------------ | ------------------------------------------------------------------------------------------------ | | El jumper está insertado, conectando los dos pines | el enlace del jumper se retira o se deja sobre un pin. | | Cuando se establece en OFF, la inmunidad a mascotas está habilitada. (Predeterminado de fábrica) | Cuando se establece en OFF, la inmunidad a mascotas está habilitada. (Predeterminado de fábrica) | 9. Interruptor jumper de aumento de sensibilidad (JP4) Cuando se establece en ON, la sensibilidad de detección del PIR es alta. Cuando se establece en OFF, la sensibilidad de detección del PIR es normal (Predeterminado de fábrica). ## Características ### Indicador LED En modo de funcionamiento normal, el LED azul no se encenderá excepto en las siguientes situaciones: * Cuando la cámara PIR tenga la batería baja, cada vez que transmita un movimiento detectado, el LED azul parpadeará durante 2 segundos. * Cuando se abre la cubierta y se viola el interruptor antisabotaje, el LED azul parpadeará durante 2 segundos para indicar que el dispositivo está transmitiendo señales de “sabotaje”. * Cuando la condición de sabotaje persista, cada vez que transmita un movimiento detectado, el LED azul parpadeará durante 2 segundos. * Cuando la cámara PIR entra en modo de prueba, el LED azul parpadeará durante 1 segundo. Durante el modo de prueba, el LED azul también parpadeará durante 2 segundos cada vez que se detecte un movimiento. * Cuando la cámara PIR esté en el período de calentamiento de 30 segundos, el LED azul parpadeará lentamente. * Cuando la cámara PIR esté transmitiendo imágenes capturadas en condiciones de fallo (batería baja, interruptor antisabotaje activado, etc.), el LED azul parpadeará continuamente. El LED no parpadeará si el sabotaje y la batería de la cámara PIR son normales y no está en modo de prueba, Si el LED parpadea para indicar la transmisión de señal, parpadeará dos veces rápidamente al recibir confirmación del panel de control. ### Captura de imágenes Cuando el sistema de alarma está armado, la cámara PIR capturará 1, 3 o 6 imágenes de alarma en resoluciones de 640 x 480 o 320 x 240 (programables desde el Panel de control) al detectar movimiento. También puede solicitar manualmente a la cámara PIR que tome una foto a través del Panel de control. Las imágenes capturadas se transferirán al Panel de control para que los usuarios las vean. {% hint style="info" %} Nota: Si su cámara PIR está instalada en un lugar donde el campo de visión de la cámara presenta un entorno complejo con mucha luz intensa o muchos colores, las imágenes capturadas tendrán un tamaño de archivo grande, lo que puede provocar truncamiento cuando las imágenes se transmitan al Panel de control. {% endhint %} ### Período de calentamiento Cuando el sistema del Panel de control entra en modo de armado, o cuando la cámara PIR se pone en modo de prueba, la cámara PIR se calentará durante 30 segundos. Durante el período de calentamiento de 30 segundos, la cámara PIR no se activará. El LED azul parpadeará lentamente durante el período de calentamiento solo cuando el PIR entre en modo de prueba. ### Temporizador de reposo La cámara PIR tiene un “tiempo de reposo” de aproximadamente 1 minuto para conservar energía. Después de transmitir un movimiento detectado, la cámara PIR no retransmitirá durante 1 minuto. Cualquier movimiento detectado durante este período restablecerá el tiempo de reposo a 1 minuto. El movimiento continuo frente a la cámara PIR no agotará, por lo tanto, la batería. ### Batería y detección de batería baja La cámara PIR utiliza tres baterías de litio CR123A de 3 V en conexión en serie como fuente de alimentación. Retire la tapa del compartimento de la batería e inserte las baterías para activar la cámara PIR. La cámara PIR cuenta con detección de batería baja. Cuando el voltaje de la batería es bajo, la cámara PIR transmitirá una señal de batería baja al Panel de control. Si se detecta movimiento en condición de batería baja, el LED azul parpadeará durante 2 segundos. Al cambiar las baterías, después de retirar las baterías viejas, pulse dos veces el interruptor antisabotaje o el botón de función para descargarlas por completo antes de insertar las nuevas baterías. ### Protección antisabotaje La cámara PIR está protegida por un interruptor antisabotaje que se presiona cuando la cámara PIR está correctamente instalada. Cuando la cámara PIR se retira de la superficie de montaje o se abre su cubierta, el interruptor antisabotaje se activará y la cámara PIR enviará una señal de apertura por sabotaje al panel de control del sistema para recordar al usuario la condición. Si se detecta movimiento cuando el interruptor antisabotaje está abierto, el LED azul parpadeará durante 2 segundos. ### Supervisión La cámara PIR realizará una autoprueba periódicamente transmitiendo una señal de supervisión una vez cada 15 a 18 minutos. ### Modo de prueba * El modo de prueba es para comprobar el alcance de detección de la cámara PIR (no la cobertura de disparo). * Pulse el botón de función una vez para entrar en modo de prueba durante 3 minutos; el LED azul parpadeará durante 1 segundo. * La cámara PIR se calentará durante 30 segundos. No active la cámara durante este período de calentamiento. * Después del período de calentamiento, puede activar la cámara PIR para comprobar el alcance de detección IR. Si se activa la cámara PIR, el LED azul parpadeará durante 2 segundos. ### Aprendizaje * Retire la tapa del compartimento de la batería aflojando el tornillo del compartimento de la batería. * Inserte las baterías. Oriente la batería según la indicación de polaridad. * Ponga el Panel de control en modo de aprendizaje (consulte el manual del Panel de control para obtener más detalles). * Mantenga pulsado el botón de función durante 3 segundos y suéltelo cuando se encienda el LED azul; el LED azul permanecerá encendido durante 25 segundos en modo de aprendizaje. Añada la cámara PIR al Panel de control durante este período (consulte el manual de su Panel de control para finalizar el proceso de aprendizaje). Si el PIR se añade correctamente al Panel de control, el LED azul parpadeará 6 veces para indicarlo. Si el PIR no se añade en 25 segundos, repita el proceso de aprendizaje. {% hint style="info" %} Nota: * Si la cámara PIR ya existe en un sistema de Panel de control, primero deberá eliminar la cámara PIR del Panel de control antes de poder aprenderla en otro Panel de control. * Al aprender la cámara PIR en un repetidor/router, pulse el botón de función una vez (en lugar de mantenerlo pulsado durante 3 segundos) para enviar un código de aprendizaje. {% endhint %} ### Prueba de recorrido * Después de haber aprendido la cámara PIR, ponga el Panel de control en modo “Prueba de recorrido”; sostenga la cámara PIR en la ubicación deseada y pulse el botón de función para confirmar si esta ubicación está dentro del rango de señal del Panel de control (consulte el manual del Panel de control para completar la prueba de recorrido). * Cuando esté satisfecho de que la cámara PIR funciona en la ubicación elegida, puede proceder al montaje. ### Editar el área de funcionamiento de la cámara PIR * Siga las instrucciones siguientes para cambiar el área de la cámara PIR en el Panel de control: 1. Utilice la función Editar dispositivo del panel para cambiar la configuración del área de la cámara PIR. 2. Mantenga pulsado el botón de prueba durante 3 segundos en la cámara PIR para enviar una señal al panel y luego suelte el botón cuando se encienda el LED. ### Función de inmunidad a mascotas El sensor PIR admite la función de inmunidad a mascotas y no detectará mascotas de hasta 25 kg para minimizar las falsas alarmas. La función de inmunidad a mascotas puede habilitarse/deshabilitarse configurando la posición del interruptor jumper (JP3). Cuando el interruptor jumper (JP3) está en ON, la inmunidad a mascotas está deshabilitada. Cuando el interruptor jumper (JP3) está en OFF, la inmunidad a mascotas está habilitada (predeterminado de fábrica). La función de inmunidad a mascotas también puede ajustarse mediante configuración remota como se describe a continuación. ### Función de aumento de sensibilidad Puede usar la función de aumento de sensibilidad para incrementar la sensibilidad de detección del PIR. Para aumentar la sensibilidad de detección, establezca el interruptor jumper (JP4) en ON. Para mantener la sensibilidad de detección normal, establezca el interruptor jumper (JP4) en OFF (Predeterminado de fábrica). La función de aumento de sensibilidad también puede ajustarse mediante configuración remota como se describe a continuación. ### Configuración remota * La cámara PIR admite la configuración remota de la inmunidad a mascotas y la sensibilidad. * Cuando la cámara PIR está encendida, su función de inmunidad a mascotas y la sensibilidad se determinan mediante los ajustes JP3 y JP4. Los usuarios pueden ajustar la configuración del jumper o cambiar remotamente la configuración de inmunidad a mascotas y sensibilidad desde el Panel de control. La configuración remota sobrescribirá la configuración del jumper. **Página web del Panel de control:** 1. En la página web local del panel, vaya a la página Editar dispositivo e introduzca la configuración de la cámara PIR en la sección Configuración del sensor. Haga clic en OK para confirmar. Consulte la tabla siguiente para obtener detalles de la configuración. Por ejemplo, si desea deshabilitar la inmunidad a mascotas y establecer el nivel de sensibilidad en nivel normal, puede introducir 01. | Configuración IR | Inmunidad a mascotas | Sensibilidad | | ---------------- | -------------------- | ------------ | | 00 | No | Alta | | 01 | No | Normal | | 02 | Sí | Alta | | 03 | Sí | Normal | 2. Pulse una vez el botón de función en la cámara PIR para enviar una señal al Panel de control; los nuevos ajustes se aplicarán inmediatamente. Si no se pulsa el botón, los nuevos ajustes se aplicarán en la siguiente transmisión de señal, por ejemplo, señal de supervisión o señal de activación IR. **Home Portal Server:** 1. En Home Portal Server, vaya a la página de configuración del dispositivo, haga clic en la fila del dispositivo VST-892-IL-ADC2 y seleccione “Configuración IR”. 2. Seleccione la función de inmunidad a mascotas (Habilitar/Deshabilitar) y Sensibilidad (Alta/Normal) en las listas desplegables, y haga clic en “Enviar” para confirmar la configuración. 3. Pulse una vez el botón de función en la cámara PIR para enviar una señal al Panel de control; los nuevos ajustes se aplicarán inmediatamente. Si no se pulsa el botón, los nuevos ajustes se aplicarán en la siguiente transmisión de señal, por ejemplo, transmisión de señales de supervisión o señales de activación IR. ### Detección de proximidad * VST-892-IL-ADC2 tiene un detector digital de proximidad que puede detectar cualquier intento de enmascaramiento (bloqueo) por parte de un intruso. * Cuando se detecta un evento de enmascaramiento y la condición de enmascaramiento dura 2 minutos, VST-892-IL-ADC2 enviará una señal de apertura por sabotaje al Panel de control para notificar al usuario de la condición. * Después de que el enmascaramiento/bloqueo se elimine durante 2 minutos, VST-892-IL-ADC2 enviará una señal de restablecimiento por sabotaje al Panel de control. ## Instalación ### Guía de instalación * La cámara PIR está diseñada para montarse en una superficie plana o en una esquina con los tornillos de fijación y los tacos de pared suministrados. * La base tiene troqueles, donde el plástico es más delgado, con fines de montaje. Hay dos troqueles para fijación en superficie y se usa un soporte triangular de montaje para fijación en esquina. * El alcance de detección es de hasta 12 metros si la cámara PIR se monta a una altura de 2,3 a 2,5 metros sobre el suelo. * Cuando la función de inmunidad a mascotas está habilitada, no detectará mascotas de hasta 25 kg cuando se monte a una altura de 2,3 a 2,5 metros sobre el suelo. Si es necesario, puede ajustar la altura de la cámara PIR según el tamaño de su mascota para obtener un rendimiento óptimo de inmunidad a mascotas. Una ubicación de instalación más alta proporcionará un espacio mayor libre de mascotas, pero también aumentará el punto ciego debajo de la cámara PIR. * Cuando el VST-892-IL-ADC2 se monta con un soporte giratorio, no tendrá el área de detección regular (como en el diagrama) ni el rango típico de inmunidad a mascotas.
Se recomienda instalar la cámara PIR en las siguientes ubicaciones:
trueNo apunte el dispositivo hacia escaleras por las que los animales puedan trepar.
trueEn una posición tal que un intruso normalmente se mueva a través del campo de visión del PIR.
trueA una altura entre 2,3 y 2,5 metros sobre el suelo para obtener el mejor rendimiento.
trueEn una esquina para ofrecer la vista más amplia.
trueEn una posición donde su campo de visión no esté obstruido por, por ejemplo, cortinas, adornos, etc.
trueEn una posición donde los animales no puedan llegar al área de detección subiendo muebles u otros objetos.
### Limitaciones | No instale en exteriores.![](/files/a7ac898099970108f49f6bcb8018ef67f9392184) | Evite obstáculos grandes en el área de detección.![](/files/9d09c193f68a1c28024505d0eebeb6c99de30234) | | ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ | ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------- | | No exponga el PIR completamente a la luz solar directa.![](/files/c707f12de00081d4761268e723b82c1feb08c5ea) | Evite vapor o alta humedad que puedan provocar condensación.![](/files/a6e046c30f169807906da93cb1e4e635eb3773da) | | Evite objetos en movimiento, por ejemplo, cortinas, tapices, etc., en el área de detección.![](/files/62b167549c471fa5b18fd52fef87b03fb8fb6bdd) | Evite la luz reflejada de superficies brillantes, por ejemplo, espejos, ventanas, etc.![](/files/65b61750c49735dfb7eb5ddccb1bc7d8bf6cb97f) | | Evite instalar el PIR en áreas donde máquinas como aires acondicionados o calefactores puedan provocar cambios rápidos de temperatura en el área de detección.![](/files/54240b5e291bb9794c1e9e87d520d623981a146f) | Evite superficies reflectantes en el área de detección. Las firmas infrarrojas reflejadas pueden provocar falsas alarmas.![](/files/651acec51c41453b2f73180f77271eef6004daf6) | * **Asegúrese de mantener siempre estable la intensidad de señal RSSI en “4”.** Alcance de detección de VST-892-IL-ADC2 ## Montaje de la cámara PIR | | | ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ | | Para montaje en esquina, se proporciona un soporte triangular para añadir protección antisabotaje trasera. El soporte incluye troqueles para montarlo en la pared. | | Para montaje en superficie, se proporciona un soporte giratorio opcional para que los usuarios ajusten el rango de detección. Con el soporte giratorio, el VST-892-IL-ADC2 puede girarse 80 grados horizontalmente y 70 grados verticalmente para proporcionar una cobertura óptima. | | La cámara PIR está diseñada para montarse en una superficie plana o en una esquina con los tornillos de fijación y los tacos de pared suministrados. | #### Montaje en esquina con el soporte triangular 1. Hay 4 troqueles en el soporte triangular. Para fijar el soporte en la pared A, rompa los troqueles A y B. Para fijar el soporte en la pared B, rompa los troqueles C y D. Para fijar el soporte en ambas paredes A y B, rompa los troqueles A y D o B y C. 2. Use los orificios como plantilla y taladre agujeros en la superficie de la esquina. 3. Inserte los tacos de pared si la cámara PIR va a montarse sobre yeso o ladrillo. 4. Atornille el soporte triangular a los tacos de pared con las dos lengüetas apuntando (E) hacia arriba y hacia usted. 5. Encaje la cámara PIR en los ganchos del soporte triangular. #### Montaje en superficie 1. Separe la cubierta y la base aflojando el tornillo de fijación inferior con un destornillador Phillips. 2. Rompa los 2 troqueles de superficie desde el interior de la base. 3. Use los orificios como plantilla y taladre agujeros en la superficie de montaje. 4. Inserte los tacos de pared si el PIR va a fijarse sobre yeso o ladrillo. 5. Atornille la base a los tacos de pared. 6. Asegure de nuevo la cubierta a la base apretando el tornillo de fijación inferior.

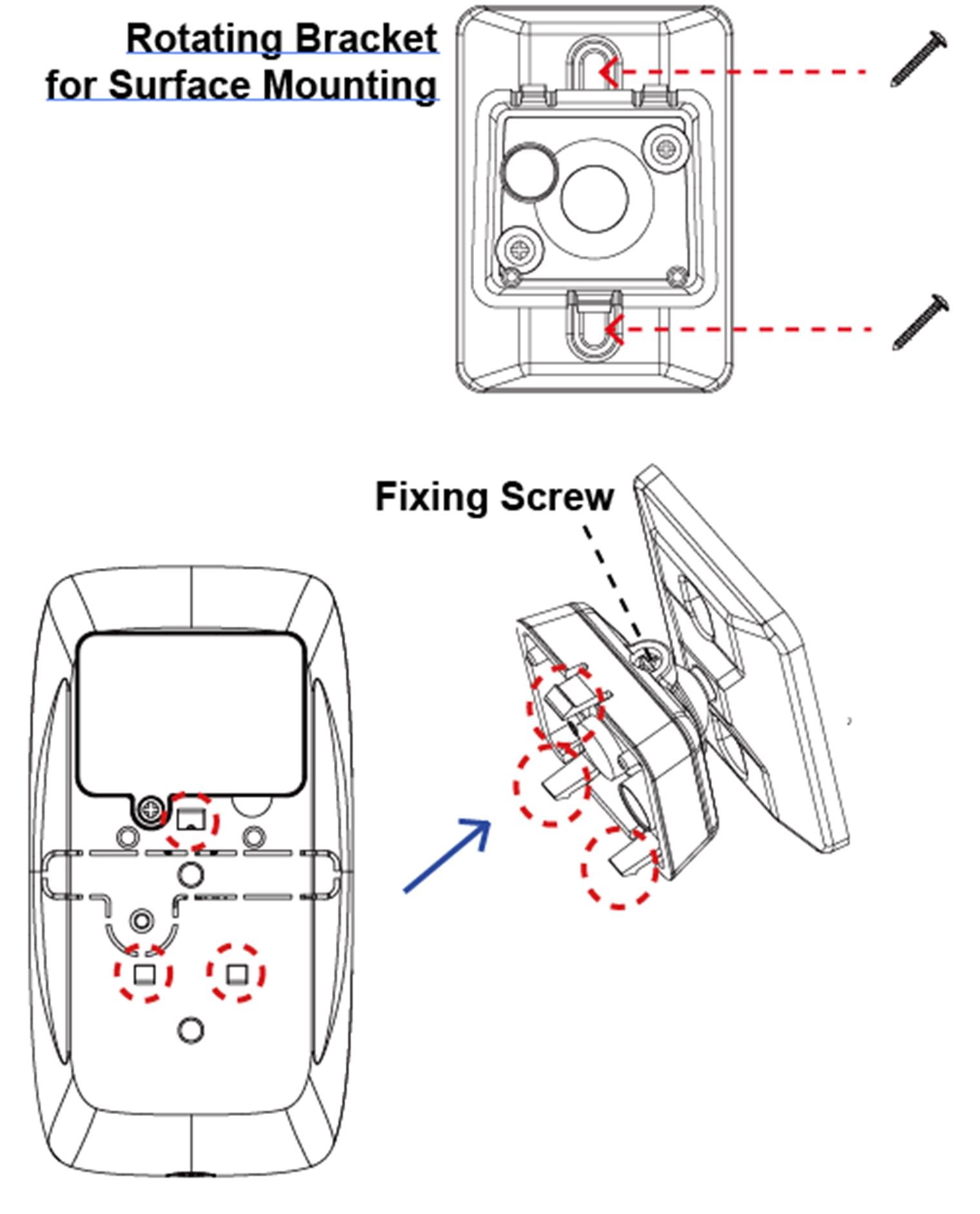

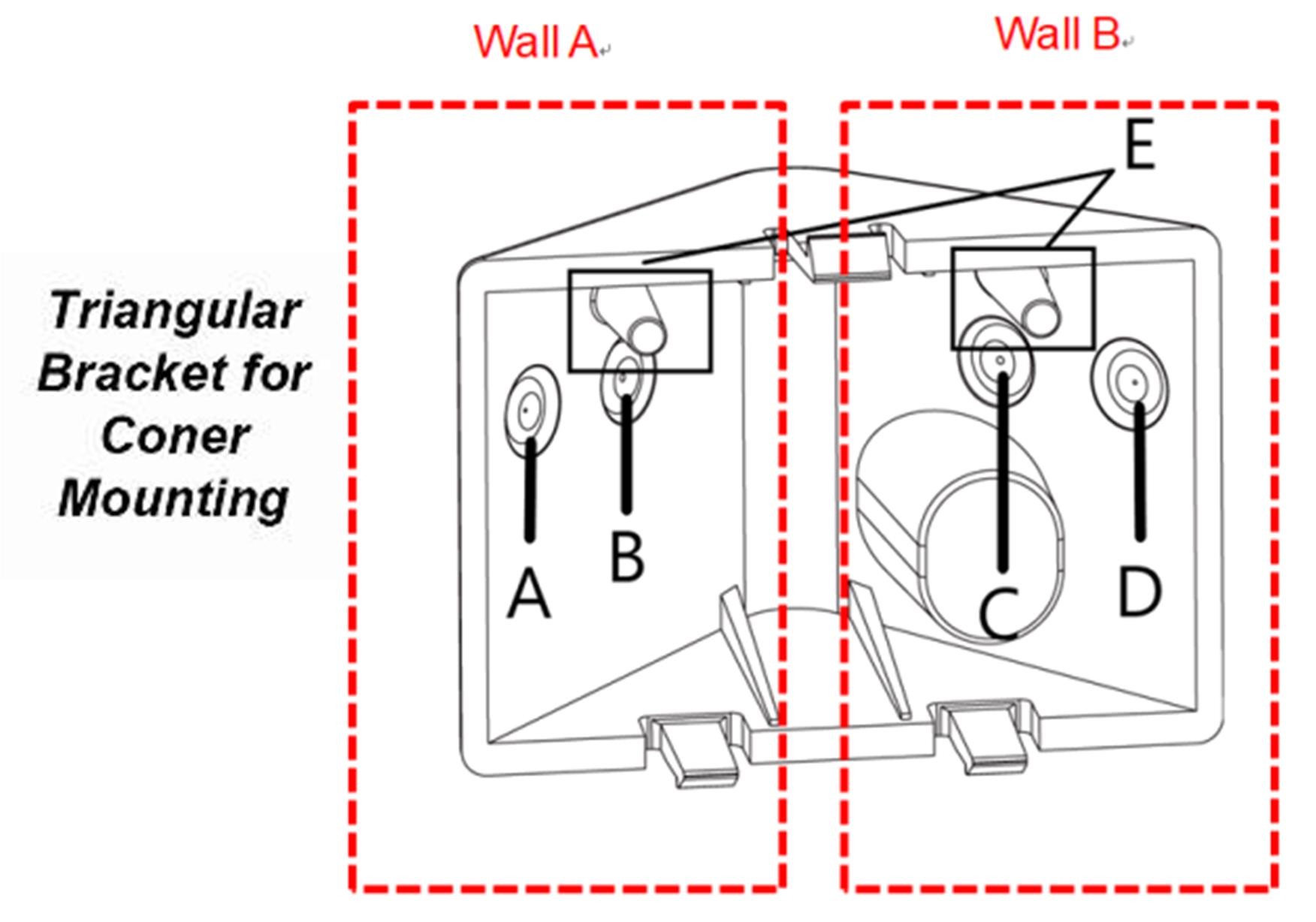

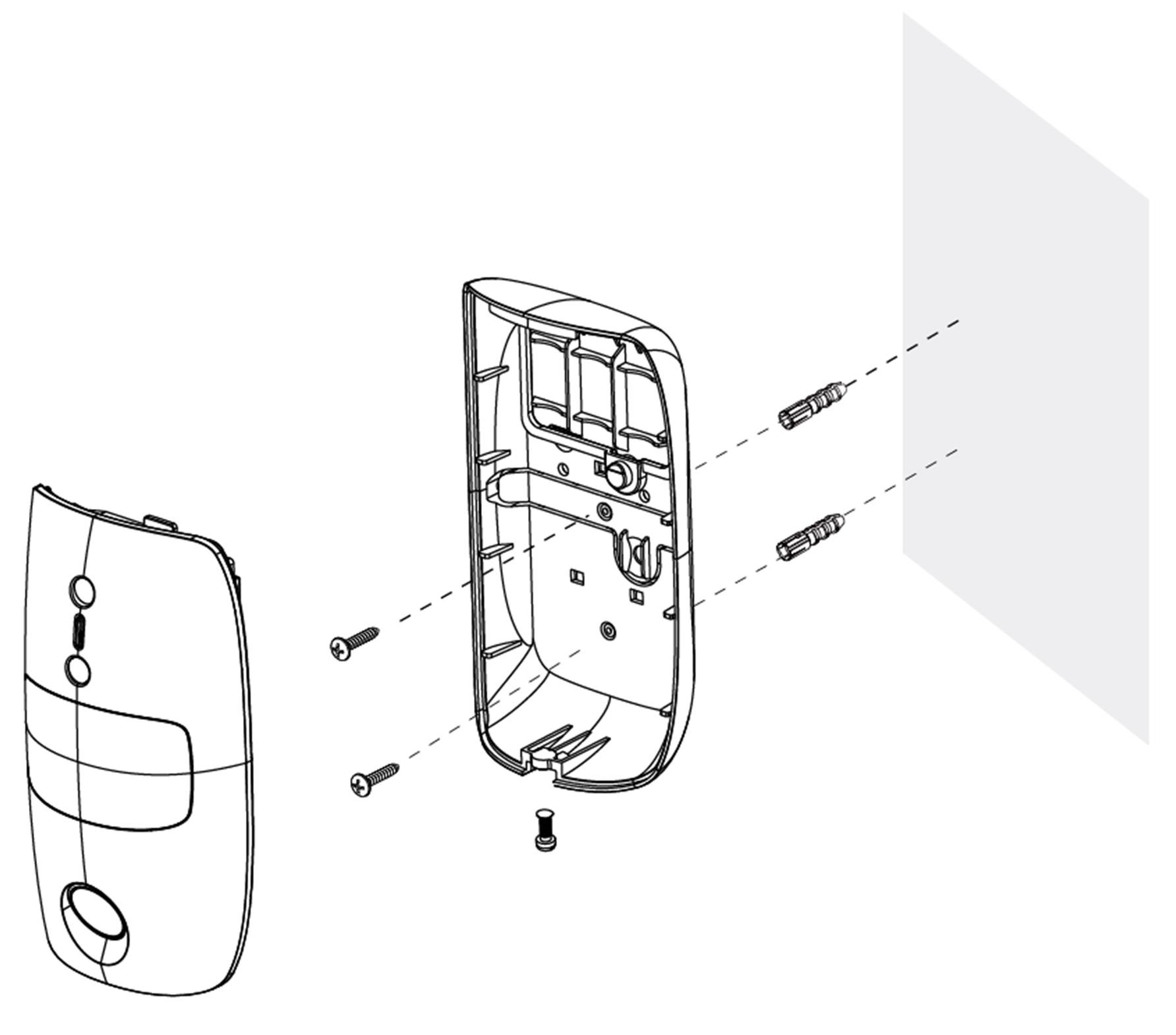

#### Montaje en superficie con soporte giratorio (elemento opcional, se vende por separado) El soporte giratorio puede montarse en la pared con los tornillos suministrados. 1. Atornille el soporte giratorio a la pared. 2. Encaje el PIR en los 3 ganchos del soporte giratorio. 3. Gire el soporte para obtener el rango de detección adecuado y apriete el tornillo de fijación. --- # Agent Instructions: Querying This Documentation If you need additional information that is not directly available in this page, you can query the documentation dynamically by asking a question. Perform an HTTP GET request on the current page URL with the `ask` query parameter: ``` GET https://vesta-guide.gitbook.io/vesta-guide/spain-es/vesta-410.md?ask= ``` The question should be specific, self-contained, and written in natural language. The response will contain a direct answer to the question and relevant excerpts and sources from the documentation. Use this mechanism when the answer is not explicitly present in the current page, you need clarification or additional context, or you want to retrieve related documentation sections.
