# VESTA-350

<figure><img src="https://2666022308-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FBqopQCjjLAcMxaGYfKn9%2Fimage.png?alt=media&#x26;token=a3f64068-6769-4c57-8a52-fcc4a356311b" alt=""><figcaption></figcaption></figure>

### **1. Descripción general**

El **VESTA-350** es un detector de movimiento de infrarrojos pasivos (PIR) dual específicamente diseñado para **instalación montada en la parte superior de ventanas y puertas**, ofreciendo un **patrón de detección en cortina estrecha**. Es ideal para la detección temprana de intrusiones con alta precisión y mínimas falsas alarmas.

{% hint style="success" %}
El VESTA-350 está **diseñado para funcionar junto con el** [**VESTA-148**](https://vesta-guide.gitbook.io/vesta-guide/vesta-148) **sensor**, creando una solución robusta de protección perimetral. La serie HE-100X incluye tanto **modelos con cable y modelos con batería**, con disponible **versiones antimasking de doble tecnología** que integran tecnología de microondas.
{% endhint %}

***

### **2. Especificaciones técnicas (HE-100X)**

| **Tecnología de detección**       | PIR dual                                              |
| --------------------------------- | ----------------------------------------------------- |
| **Patrón de cobertura**           | Cortina estrecha (de arriba hacia abajo)              |
| **Recuento de pulsos**            | Seleccionable: 1 o 2                                  |
| **Lógica de detección**           | Configurable: Y / O                                   |
| **Salida de alarma**              | Relé normalmente cerrado (N.C.), máx. 100 mA @ 60 VCC |
| **Interruptor anti-manipulación** | Incorporado                                           |
| **Indicador LED**                 | Seleccionable ON/OFF                                  |
| **Fuente de Alimentación**        | 11,5 – 15,5 VCC                                       |
| **Consumo de corriente**          | En espera: 10 mA / Alarma: 3 mA                       |
| **Compensación de temperatura**   | Automática                                            |
| **Temperatura de funcionamiento** | –20 °C a +50 °C                                       |
| **Humedad (máx)**                 | 85% (sin condensación)                                |
| **Clasificación de protección**   | IP55                                                  |
| **Opciones de color**             | Blanco / Marrón                                       |

<figure><img src="https://2666022308-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FajCMPJqaSwDD44poprY6%2Fimage.png?alt=media&#x26;token=98e984ef-ccb7-48df-8c19-be407aaf4cdf" alt=""><figcaption><p>Dimensiones</p></figcaption></figure>

### **3. Aplicaciones típicas**

* Protección perimetral en ventanas y puertas
* Operación combinada con el **VESTA-148** para mayor seguridad en puntos de acceso
* Ideal para puertas correderas, ventanas de suelo a techo y áreas de entrada estrechas
* Compatible con sistemas de seguridad cableados e inalámbricos

### 4. Alcance de detección y dimensiones

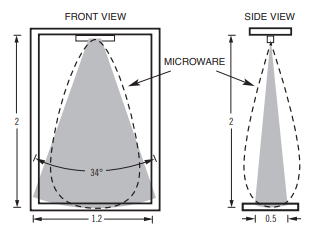

<figure><img src="https://2666022308-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FsgFx30mZynyGCLMk0e7u%2Fimage.png?alt=media&#x26;token=b0db5213-4987-49b5-912c-a9962d530eec" alt=""><figcaption><p>Rango de detección</p></figcaption></figure>

***

### **5. Recomendaciones de instalación**

* Monte en la **parte superior central** del marco de la puerta/ventana
* Instalar **adyacente al VESTA-148** donde se requiera detección de doble capa
* Configure el recuento de pulsos y la lógica según los requisitos de sensibilidad específicos del sitio
* Evite la proximidad a objetos en movimiento (p. ej., cortinas), superficies reflectantes o rejillas de ventilación

***

### **6. Precauciones**

* Asegure un montaje firme para evitar manipulaciones o falsas alarmas relacionadas con vibraciones
* Limpie las lentes Fresnel regularmente para asegurar un rendimiento óptimo de detección
* Los modelos de doble tecnología no deben enfrentarse a dispositivos que emitan señales de microondas o calor
