# VESTA-270

VST-892-IL (litio)

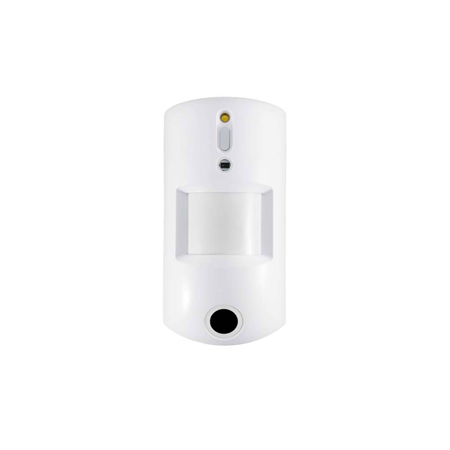

## Cámara con sensor de movimiento PIR

<figure><img src="https://2666022308-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FNkEJtKJP0CCmgQ6286gu%2Fimage.png?alt=media&#x26;token=2894a900-e85a-4c93-b916-2acd3fea0f39" alt=""><figcaption></figcaption></figure>

## Introducción

VST-892 es una cámara sensor de movimiento por infrarrojos pasiva (PIR). Es capaz de enviar señales inalámbricas e imágenes capturadas (calidad de imagen de hasta 640 x 480 píxeles) al Panel de Control al detectar movimiento.

La cámara PIR está diseñada para ofrecer un rango de detección típico de 10 metros cuando se monta a 2,3-2,5 metros sobre el suelo. Para los modelos con inmunidad a mascotas, no detectarán mascotas de hasta 50 cm/20 kg cuando se monten a 2,3-2,5 metros sobre el suelo. Para modelos compatibles con repetidores/enrutadores **(solo modelos P5)**, el rango de comunicación RF puede ampliarse aún más hacia áreas de difícil acceso.

VST-892 está diseñada con un detector de proximidad digital. La función anti-enmascaramiento permite detectar cualquier intento de cegar el detector colocando objetos en su campo de visión.

La cámara PIR consta de un diseño de dos partes formado por una cubierta y una base. La cubierta contiene toda la electrónica y la óptica y la base proporciona un medio de fijación. La base tiene perforaciones para permitir el montaje tanto en una superficie plana como en una esquina con un soporte triangular para montaje en esquina.

<figure><img src="https://2666022308-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F4DvJZSjEkTFamNJcLhOw%2F0.png?alt=media" alt=""><figcaption></figcaption></figure>

## Identificación de partes

1. **LED de flash**

El LED de flash proporciona suficiente luz para la captura de imágenes en condiciones de poca iluminación.

2. **LED azul/Botón de función**

&#x20;      **LED azul:** (Consulte ***Indicador LED*** la descripción a continuación para más detalles)

**Uso del botón de función:**

* Presione y mantenga presionado el botón durante 3 segundos para enviar un código de aprendizaje; suéltelo cuando el LED azul se encienda.
* Presione el botón una vez para entrar en modo de prueba durante 3 minutos.
* Presione el botón una vez para enviar un código de aprendizaje al repetidor/enrutador. (solo modelos P5)

3. **Detector de proximidad digital**

El detector de proximidad digital se utiliza para detectar cualquier intento de enmascaramiento (bloqueo) por parte de un intruso.

4. **Sensor IR**
5. **Lente de la cámara PIR**
6. **Compartimiento de Baterías**
7. **Interruptor anti-manipulación**
8. **Interruptor jumper de habilitar/deshabilitar inmunidad a mascotas (JP3)**

**Jumper apagado:** Si se retira el puente o “**aparcado**” en un pin.

**Jumper encendido:** El enlace jumper está insertado conectando los dos pines

&#x20;                    Cuando se configura en ON, la inmunidad a mascotas está desactivada.

&#x20;                    Cuando se configura en OFF, la inmunidad a mascotas está habilitada. (Valor de fábrica)

8. **Interruptor Jumper de Aumento de Sensibilidad (JP4)**

&#x20;     Cuando se establece en ON, la sensibilidad de detección del PIR es alta.

&#x20;      Cuando se establece en OFF, la sensibilidad de detección del PIR está en nivel normal. (valor de fábrica)

10. Aislante de la batería
11. Cubierta del compartimento de baterías
12. Soporte de montaje

<figure><img src="https://2666022308-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FMYOWoPBX3mdo2mwOfALb%2F1.png?alt=media" alt=""><figcaption></figcaption></figure>

## Características

### ***Indicador LED***

En modo de operación normal, el LED azul no se encenderá excepto en las siguientes situaciones:

* Cuando la cámara PIR tiene batería baja, cada vez que transmite un movimiento detectado, el LED azul parpadeará durante 2 segundos.
* Cuando se abre la cubierta y se activa el interruptor anti-manipulación, el LED azul parpadeará durante 2 segundos para indicar que está transmitiendo la señal de “Manipulación”.
* Cuando la condición de manipulación persiste, cada vez que transmite un movimiento detectado, el LED azul parpadeará durante 2 segundos.
* Cuando la cámara PIR entra en modo de prueba, el LED azul parpadeará durante 1 segundo. Durante el modo de prueba, el LED azul también parpadeará durante 2 segundos cada vez que se detecte un movimiento.
* Cuando la cámara PIR está en un período de calentamiento de 30 segundos, el LED azul parpadeará lentamente.
* Cuando la cámara PIR está transmitiendo imágenes capturadas en condiciones de fallo (batería baja, interruptor anti-manipulación activado), el LED azul parpadeará de forma continua.

El LED no parpadeará si la manipulación y la batería de la cámara PIR son normales y no está en modo de prueba,

Si el LED parpadea para indicar transmisión de señal, parpadeará dos veces rápidamente al recibir el acuse de recibo del panel.

### ***Captura de imágenes***

Cuando el sistema de alarma está armado, la cámara PIR capturará 1, 3 o 6 imágenes de alarma en resoluciones de 640 x 480 o 320 x 240 (configurable desde el Panel de Control) al detectar movimiento. También puede solicitar manualmente que la cámara PIR tome una foto a través del Panel de Control. Las imágenes capturadas se transferirán al Panel de Control para que los usuarios las vean.

### ***Periodo de calentamiento***

Cuando el sistema del Panel de Control entra en modo armado, o cuando la cámara PIR se pone en modo de prueba, la cámara PIR se calentará durante 30 segundos. Durante el período de calentamiento de 30 segundos, la cámara PIR no se activará. El LED azul parpadeará lentamente durante el período de calentamiento solo cuando la PIR entre en modo de prueba.

### ***Temporizador de suspensión***

La cámara PIR tiene un “**tiempo de suspensión**” de aproximadamente 1 minuto para conservar energía. Después de transmitir por un movimiento detectado, la cámara PIR no retransmitirá durante 1 minuto. Cualquier movimiento detectado durante este período restablecerá el tiempo de reposo a 1 minuto. Por lo tanto, el movimiento continuo frente a la cámara PIR no agotará la batería.

### *Detección de batería y batería baja*

La cámara PIR utiliza tres baterías de litio CR123A de 3V en conexión en serie como fuente de alimentación. Retire la tapa del compartimento de la batería e inserte las baterías para activar la cámara PIR.

La cámara PIR cuenta con función de detección de batería baja. Cuando el voltaje de la batería es bajo, la cámara PIR transmitirá una señal de batería baja al Panel de Control. Si se detecta movimiento con batería baja, el LED azul parpadeará durante 2 segundos.

Al cambiar las baterías, después de retirar la batería vieja, presione el interruptor anti-manipulación o el botón de función dos veces para descargar completamente antes de insertar las baterías nuevas

### ***El teclado está protegido contra cualquier intento de abrir la tapa o de separar el teclado de su superficie de montaje.***

La cámara PIR está protegida por un interruptor anti-manipulación que se comprime cuando la cámara PIR está correctamente instalada. Cuando la cámara PIR se retira de la superficie montada o se abre su cubierta, el interruptor anti-manipulación se activará y la cámara PIR enviará una señal de manipulación abierta al panel de control del sistema para avisar al usuario de la condición. Si se detecta movimiento cuando el interruptor anti-manipulación está abierto, el LED azul parpadeará durante 2 segundos.

### ***Supervisión***

La cámara PIR realizará una autoevaluación periódicamente transmitiendo una señal de supervisión una vez cada 30 a 50 minutos.

### ***Modo de prueba***

* El modo de prueba es para que usted compruebe el rango de detección de la cámara PIR (no la cobertura de disparo).
* Presione el botón de función una vez para entrar en modo de prueba durante 3 minutos; el LED azul parpadeará durante 1 segundo.
* La cámara PIR se calentará durante 30 segundos. Por favor, no active la cámara durante este período de calentamiento.
* Después del período de calentamiento, puede activar la cámara PIR para comprobar el rango de detección IR. Si la cámara PIR se activa, el LED azul parpadeará durante 2 segundos.

{% hint style="warning" %}
Nota:

Para que el modo de prueba funcione sin problemas, se recomienda deshabilitar el temporizador de reposo.
{% endhint %}

### *Aprendizaje*

* Retire la tapa del compartimento de la batería aflojando el tornillo del compartimento con un destornillador Philips.
* Inserte las baterías. Oriente la batería según la indicación de polaridad.
* Ponga el panel de control en modo de aprendizaje, consulte el manual del panel de control para más detalles.
* Presione y mantenga presionado el botón de función durante 3 segundos; suelte el botón cuando el LED azul se encienda. El LED azul permanecerá encendido durante 25 segundos en modo de aprendizaje; agregue la cámara PIR al Panel de Control durante este período (consulte su Panel de Control para completar el proceso de aprendizaje). Si la PIR se añade con éxito al Panel de Control, el LED azul parpadeará 6 veces para indicarlo. Si la PIR no se añade en 25 segundos, repita el proceso de aprendizaje.

{% hint style="warning" %}
Nota:

* Si la cámara PIR ya existe en un sistema de Panel de Control, primero deberá eliminar la cámara PIR del Panel de Control antes de poder aprenderla en un Panel de Control diferente.
* Al aprender la cámara PIR en un repetidor/enrutador, presione el botón de función una vez (en lugar de mantenerlo presionado durante 3 segundos) para enviar un código de aprendizaje. (solo modelos P5)
  {% endhint %}

### *Modo de prueba de recorrido*

* Después de que la cámara PIR esté aprendida, ponga el Panel de Control en “**Modo de prueba de recorrido**” modo, sostenga la cámara PIR en la ubicación deseada y pulse el botón de función para confirmar que esta ubicación está dentro del alcance de la señal del Panel de Control, consulte el manual del Panel de Control para completar la prueba de recorrido.
* Cuando esté satisfecho de que la cámara PIR funciona en la ubicación elegida, puede proceder al montaje.

### ***Editar área de operación de la cámara PIR***

* Siga las instrucciones a continuación para cambiar el área de la cámara PIR en el Panel de Control

1. Use la función Editar dispositivo del panel para cambiar la configuración de área de la cámara PIR.
2. Presione y mantenga presionado el botón de prueba durante 3 segundos en la cámara PIR para enviar una señal al panel, y luego suelte el botón cuando el LED se encienda.

### ***Detección de proximidad***

* VST-892 tiene un detector de proximidad digital que puede detectar cualquier intento de enmascaramiento (bloqueo) por parte de un intruso.
* Cuando se detecta un evento de enmascaramiento y la condición de enmascaramiento dura 2 minutos, VST-892 enviará una señal de manipulación abierta al Panel de Control para notificar al usuario de la condición.
* Después de que el enmascaramiento/bloqueo se retire durante 2 minutos, VST-892 enviará una señal de restauración de manipulación al Panel de Control.

### ***Función de inmunidad a mascotas***

El sensor PIR admite la función de inmunidad a mascotas y no detectará mascotas de hasta 50 cm/20 kg para minimizar situaciones de falsas alarmas.

La función de inmunidad a mascotas puede habilitarse/deshabilitarse ajustando la posición del interruptor jumper (JP3). Cuando el interruptor jumper (JP3) está en ON, la inmunidad a mascotas está deshabilitada. Cuando el interruptor jumper (JP3) está en OFF, la inmunidad a mascotas está habilitada. (Valor de fábrica).

### ***Función de aumento de sensibilidad***

Puede usar la función de aumento de sensibilidad para incrementar la sensibilidad de detección del PIR. Para aumentar la sensibilidad de detección, ponga el interruptor jumper (JP4) en ON. Para mantener la sensibilidad de detección normal, ponga el interruptor jumper (JP4) en OFF (valor de fábrica).

## Instalación

### *Guía de instalación*

* La cámara PIR está diseñada para montarse tanto en una superficie plana como en una esquina con tornillos y tacos de fijación provistos.
* La base tiene perforaciones, donde el plástico es más delgado, para fines de montaje. Dos perforaciones son para fijación en superficie y se utiliza un soporte de montaje triangular para fijación en esquina.
* El rango de detección es de hasta 10 metros si la cámara PIR se monta a 2,3-2,5 metros sobre el suelo.
* Cuando la función de inmunidad a mascotas está habilitada, no detectará mascotas de hasta 50 cm/20 kg cuando se monte a 2,3-2,5 metros sobre el suelo. Si es necesario, puede ajustar la altura de la cámara PIR según el tamaño de su mascota para un rendimiento óptimo de inmunidad. Una ubicación de instalación más alta proporcionará un espacio de inmunidad mayor, pero también aumenta el punto ciego debajo de la cámara PIR.
* Cuando VST-892 se monta con el soporte giratorio, no tendrá el área de detección regular (como en el diagrama), ni el rango típico de inmunidad a mascotas.

### VST-892 **Rango de detección**

![](https://2666022308-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F2le0ilUYt4sMFPJu8XtO%2F4.png?alt=media)

**Se recomienda instalar la cámara PIR en las siguientes ubicaciones**

* Móntelo donde los animales no puedan acceder al área de detección trepando sobre muebles u otros objetos.
* No apunte el detector a escaleras que los animales puedan trepar.
* En una posición tal que un intruso normalmente se mueva a través del campo de visión del PIR.
* Entre 2,3 y 2,5 m sobre el suelo para un mejor rendimiento.
* En una esquina para ofrecer la vista más amplia.
* Donde su campo de visión no esté obstruido, por ejemplo por cortinas, adornos, etc.

### **Limitaciones**

* No instale la cámara PIR completamente expuesta a la luz solar directa.
* Evite instalar la cámara PIR en áreas donde dispositivos puedan causar cambios rápidos de temperatura en el área de detección, p. ej., aire acondicionado, calefactores, etc.
* Evite grandes obstáculos en el área de detección.

  <figure><img src="https://2666022308-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FazPfB95t4sVLMLhsa5M6%2F5.png?alt=media" alt=""><figcaption></figcaption></figure>
* No apuntar directamente a fuentes de calor, p. ej., fogatas o calderas, y no encima de radiadores.
* Evite objetos en movimiento en el área de detección, p. ej., cortinas, colgaduras de pared, etc.
* **Asegúrese de mantener siempre la intensidad de la señal RSSI estable en “4”.**

### *Montaje de la cámara PIR*

* El PIR está diseñado para montarse tanto en una superficie plana como en una esquina usando los tornillos y tacos de fijación proporcionados.
* Para el montaje en esquina, se proporciona un soporte triangular para añadir protección antimanipulación posterior. El soporte también incluye dos perforaciones para montar en la pared.
* Para montaje en superficie, se proporciona un soporte giratorio opcional para que los usuarios ajusten el rango de detección. Con el soporte giratorio, el VST-892 puede girarse 80 grados horizontalmente y 70 grados verticalmente para proporcionar una cobertura óptima.

#### **Montaje en esquina:**

1. Abra la cubierta aflojando el tornillo de la cubierta con un destornillador Philips.
2. Perfore/rompa las 4 perforaciones de esquina en el centro de la base.
3. Use los orificios como plantilla para taladrar agujeros en la superficie.
4. Inserte los tacos si lo fija en yeso o ladrillo.
5. Atornille la base en los tacos de la pared.
6. Coloque la cubierta sobre la base y apriétela.

#### **Montaje en esquina con el soporte triangular:**

1. Se han hecho 4 perforaciones en el soporte triangular. Para fijar el soporte en la *Pared A*, haga un orificio en *Perforación A y B*. Para fijar el soporte en *Pared B*, haga un orificio en *Perforación C y D*. Para fijar el soporte en ambas *Pared A y B*, haga un orificio en *Perforación A y D o B y C*.
2. Use los dos orificios como plantilla para taladrar agujeros en la superficie de la esquina.
3. Inserte los tacos de pared.
4. Atornille el soporte triangular en los tacos de pared con *las dos lengüetas apuntando (E)* con la parte superior mirando hacia usted.
5. Coloque la cámara PIR en los ganchos del soporte triangular.

<figure><img src="https://2666022308-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FXZn0EBxtEFeC4pGDTr9t%2F6.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

<figure><img src="https://2666022308-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FIDZed3uYPaYHidqpSrdf%2F7.png?alt=media" alt=""><figcaption></figcaption></figure>

#### **Montaje en superficie:**

1. Abra la cubierta aflojando el tornillo de la cubierta con un destornillador Philips.
2. Perfore/rompa las 2 perforaciones de superficie en el centro de la base.
3. Use los orificios como plantilla para taladrar agujeros en la superficie.
4. Inserte los tacos si lo fija en yeso o ladrillo.

   <figure><img src="https://2666022308-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F2bRDWyXBH8pucYa2Ll98%2F8.png?alt=media" alt=""><figcaption></figcaption></figure>
5. Atornille la base en los tacos de la pared.
6. Coloque la cubierta sobre la base y apriétela.

#### **Montaje superficial con soporte giratorio (artículo opcional, vendido por separado):**

El soporte giratorio puede montarse en la pared con los tornillos proporcionados.

1. Atornille el soporte giratorio en la pared.
2. Coloque los 3 ganchos del soporte giratorio en los 3 agujeros de la base correspondientes.
3. Gire el soporte para el rango de detección apropiado y apriete el tornillo de fijación.
