# VESTA-223

**LMHT-3-F1**

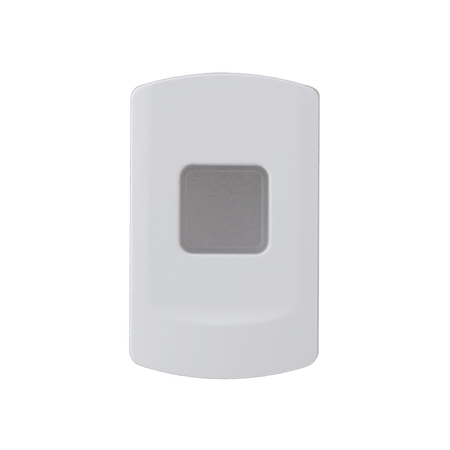

## **Sensor de luz ambiente, humedad y temperatura**

<figure><img src="https://2666022308-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FdjrzsDTwegPHA9CUihC3%2Fimage.png?alt=media&#x26;token=22981dfe-506b-4653-b3c5-17d8014d112a" alt=""><figcaption></figcaption></figure>

## **Introducción**

LMHT-3 es un sensor de luz ambiente, humedad y temperatura. Supervisa el entorno de su hogar y transmite la iluminancia (lux), la humedad y la temperatura medidas al panel de control.

![](https://2666022308-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FB35HASiGgV7xcZ4C6tCf%2F0.jpeg?alt=media)

## **Identificación de las partes**

1. **Sensor de luz / Indicador LED**
   * Parpadea cada 4 segundos: batería baja
2. **Compartimiento de la batería**
3. **Botón de aprendizaje / prueba**
   * Pulse una vez para enviar una señal al panel de control.
4. **Sensor de temperatura / humedad**

## **Características**

### ***Monitoreo de iluminación, humedad y temperatura***

* El sensor mide la iluminancia, la humedad y la temperatura para transmitir los datos medidos al panel de control de forma regular.

La lectura de iluminancia se detecta cada 60 segundos.

La lectura de humedad y temperatura se detecta cada 20 segundos. El sensor transmitirá la señal automáticamente cuando:

* La temperatura cambie +/- 2°C.
* La humedad cambie +/- 10%.
* Cuando la iluminancia actual cambie +/- 10%.

### ***Batería***

* El sensor utiliza una batería de litio CR123 de 3V como fuente de alimentación.
* El sensor cuenta con función de detección de batería baja. Cuando el voltaje de la batería es bajo, el sensor transmitirá una señal de batería baja al panel de control.
* Cuando la batería esté agotada, el LED parpadea cada 4 segundos y el sensor dejará de funcionar.
* Al cambiar la batería, después de retirar las baterías viejas, presione el botón de aprendizaje/estado varias veces para descargar completamente antes de insertar la batería nueva.

### ***Supervisión***

El sensor transmitirá una señal de supervisión junto con la señal de lectura para informar de su estado regularmente. El intervalo predeterminado de fábrica es de 30-33 minutos.

## **Instalación**

### ***Montaje del sensor***

El sensor puede montarse usando dos métodos: adhesivo o montaje con tornillos.

#### **Montaje con adhesivo**

1. Limpie la superficie con un desengrasante adecuado.
2. Retire la cubierta protectora de un lado de la almohadilla adhesiva de doble cara y aplíquela firmemente en la parte trasera del dispositivo.
3. Retire la otra cubierta y coloque/ presione firmemente el dispositivo en la ubicación deseada.
4. No utilice el método de montaje con adhesivo en superficies mal pintadas y/o rugosas.

![](https://2666022308-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F7qmFmvbi7EtKnlh5SxNj%2F1.jpeg?alt=media)

#### **Montaje con tornillos**

La base del sensor tiene dos puntos perforables para tornillos, donde el plástico es más delgado para fines de montaje. Para montar el sensor:

1. Desprenda el ensamblaje de la cubierta superior y la base aflojando el tornillo de fijación de la cubierta con un destornillador Philips.
2. Rompa los puntos perforables en la base.
3. Use los orificios como plantilla para taladrar dos agujeros e inserte los tacos de pared.
4. Atornille la base en los tacos de pared.
5. Vuelva a colocar la cubierta superior sobre la base enganchando la base en el gancho de fijación y empujando la cubierta hacia la base.
6. Asegure y vuelva a atornillar la cubierta superior en su base usando un destornillador Philips.
